电池片技术条件讲解

电池片的检验标准
一、检验的条件
1．不低于800LX的照射下，距离电池片30-50cm的距离，目视方向垂直于电池片表面观察。

二、检验的方法
1、拿取电池片时要轻拿轻放，125的电池片保持在1-2的检测速度，150及156的
电池片要一片一片的进行检查。

三、检测项目
1．颜色色差
2．绒面色斑
3．亮斑
4．裂纹、裂痕及穿孔
5．弯曲的
6．崩边、缺口、掉角
7．印制偏移
8．TTV
9．铝珠、铝苞
10．印刷图形
11．漏浆
12．外形尺寸
注：08年3月底质量部更新了新的检验作业指导书
四、颜色色差
A级
1、多晶硅片：单体电池的颜色均匀一致，颜色的范围从蓝色开始，经深蓝色、红色、
黄褐色、到褐色之间允许相近色的色差（蓝色和深蓝色存在单体电池上，但不允许
跳色），主体颜色为深蓝色，单体电池最多只允许两种颜色。

2、单晶电池片：同一片电池片颜色均匀一致，颜色范围中没有褐色，其他同多晶A级
的判别。

新的标准：单片上均匀一致的不同颜色的电池片，按照淡蓝、蓝色、红色三种进行分类。

B级
1、多晶硅片：单体电池颜色不均匀，允许存在跳色色差，最多跳一个相近色（例如：红色
和褐色存在于单体电池上），主体颜色为蓝色-红色范围，单体电池最多只允许存在三种颜色。

2、单晶电池片：与多晶电池片相比，只少了主体颜色，其他同多晶B级的判别。

新的标准：与旧标准相同
C级
1．多晶硅片：同一片电池允许颜色不均匀（蓝色-深蓝色-红色-黄褐色-褐色）允许存在跳色。

备注：以下情况必须通过特采流程：（1）厚度不符合上述情况时；（2）电性能不符合上述情况时；
硅太阳电池检验标准
1、 太阳电池的外观检验
a) 单晶硅电池，与表面成35°角日常光照情况下观察表面颜色，呈“褐；紫；兰”三色，目视颜色均匀，无明显色差、水痕
b) 多晶硅电池，与表面成35°角日常光照情况下观察表面颜色，呈“褐；紫；兰”三色，目视颜色均匀，无明显色差、水痕、手印。

c) 电极图形清晰、完整、无断线。

背面铝背电极完整，无明显凸起的“铝珠。

d) 电池受光面不规则缺损处面积小于1mm2，数量不超过2个。

e) 电池边缘缺角面积不超过1mm2，数量不超过2个。

f) 电池片上不允许出现肉眼可见的裂纹。

g) 正放电池片于工作台上，以塞尺测量电池的弯曲度，“125片”的弯曲度不超过0.75mm，
4、检验规则
a) 太阳电池电性能进行在线100%检验，根据转换效率和工作电流分档。

b) 太阳电池外观检验进行在线100%检验
c) 其它项目的抽样方案按GB2828中规定采用正常一次抽样方案。

检查水平为S-1、合格质量水平（AQL=2.5）
5、太阳电池的运输、贮存
在有外包
、水痕、手印。

、水痕、手印。

EVA检验内控标准EVA的存放温度有的要在30度以下，25度以下最好，湿度要在60%一下。

密封包装，避光保存。

保存期自出厂后半年。

打开后，要在24小时内用掉。

1. 功能1.1 封装电池片，防止外界环境对电池片的电性能造成影响。

1.2 增强组件的透光性。

1.3 将电池片，钢化玻璃，TPT粘接在一起，具有一定的粘接强度。

2. 质量要求及检验方法2.1 外观EVA表面无折痕、无污点、平整、半透明、无污迹、压花清晰。

2.2 尺寸偏差2.2.1 厚度用精度0.01mm千分尺测定,在幅度方向至少测五点,取平均值,厚度符合协定厚度，允许公差为±0.03mm。

2.2.2 幅度用精度1mm的钢尺测定, 幅度符合协定厚度,允许公差为±2.0mm。

2.3 透光率2.3.1透光率其值不小于90%2.3.2 取胶膜尺寸为50mm×50mm,用50mm×50mm×1mm的载玻玻璃,以玻璃/胶膜/玻璃三层叠合.2.3.3 将上述样品置于层压机内,加热到100℃,抽真空5min,然后加压0.5Mpa,保持5min;再放入固化箱中,按产品要求的固化温度和时间进行交联固化,然后取出冷却至室温.2.3.4 实验条件：23±5℃；相对湿度：50±20%。

2.3.5 启动透光率测试仪，预热10分钟。

2.3.6 测定试样厚度。

2.3.7 调节零点旋钮，使积分球在暗色时检流计的指示为零。

2.3.8 当光线无阻拦时，调节仪器使检流计的指示为100，然后按下表操作，读取检流计的指示刻度。

2.3.9 根据公式计算每个试样的透光率Tt：Tt=T2/T1×100%2.3.10 计算结果以每一组试样的算术平均值表示，精确到小数点后一位。

2.4 交联度2.4.1 EVA的交联度不低于70%2.4.2仪器装置及器具容量为500ml到1000ml,24#磨口圆底烧瓶;带24#磨口的回流冷凝管;配温度控制仪的电加热套或电加热油浴;真空烘箱;用0.125mm(120目)不锈钢丝网,剪取80mm×40mm,对折成40mm正方形,两侧对折进6mm后固定,制成顶端开口的袋。

电池片全工序基础工艺培训资料一、引言电池片是太阳能光伏发电系统的核心组件之一，其质量直接影响着光伏发电系统的性能和效益。

为了提高电池片的生产质量和工艺水平，本培训资料旨在介绍电池片全工序基础工艺，包括材料准备、切割、清洗、扩散、沉积、腐蚀、电极印刷、烧结、检测等环节。

二、材料准备1. 硅片选择：硅片是制造电池片的基础材料，应选择高纯度、低杂质的硅片。

2. 硅片切割：使用切割机将硅片切割成适当大小的方片，以适应后续工艺的要求。

3. 硅片清洗：将切割好的硅片放入清洗槽中，使用超纯水和清洗剂进行清洗，去除表面污染物。

三、扩散工艺1. 扩散介质制备：将扩散介质溶解在适当的溶剂中，制备成扩散浆料。

2. 扩散工艺参数设定：根据硅片的要求和产品规格，设定合适的扩散工艺参数，如温度、时间、浓度等。

3. 扩散过程控制：将硅片放入扩散炉中，控制好温度和时间，使扩散介质中的掺杂元素能够渗透到硅片中。

四、沉积工艺1. 沉积介质制备：将沉积介质溶解在适当的溶剂中，制备成沉积浆料。

2. 沉积工艺参数设定：根据电池片的要求和产品规格，设定合适的沉积工艺参数，如温度、时间、浓度等。

3. 沉积过程控制：将硅片放入沉积槽中，控制好温度和时间，使沉积介质中的材料能够均匀地覆盖在硅片表面。

五、腐蚀工艺1. 腐蚀介质制备：将腐蚀介质溶解在适当的溶剂中，制备成腐蚀浆料。

2. 腐蚀工艺参数设定：根据电池片的要求和产品规格，设定合适的腐蚀工艺参数，如温度、时间、浓度等。

3. 腐蚀过程控制：将硅片放入腐蚀槽中，控制好温度和时间，使腐蚀介质能够去除硅片表面的不需要部分。

六、电极印刷工艺1. 电极浆料制备：将电极浆料中的材料粉末与适当的溶剂混合，制备成电极浆料。

2. 电极印刷工艺参数设定：根据电池片的要求和产品规格，设定合适的电极印刷工艺参数，如压力、速度、温度等。

3. 电极印刷过程控制：将电极浆料均匀地印刷在硅片表面，控制好印刷的厚度和均匀性。

七、烧结工艺1. 烧结装置准备：将印刷好电极的硅片放入烧结装置中，设定合适的温度和时间。

光伏电池片技术参数1.材料选择：目前常见的光伏电池片材料主要有单晶硅、多晶硅、非晶硅、染料敏化太阳能电池和有机太阳能电池等。

其中，单晶硅和多晶硅是目前应用最广泛的光伏电池片材料，具有较高的转化效率和较好的稳定性。

非晶硅电池是薄膜太阳能电池的重要组成部分，具有较高的柔韧性和可制备性，但其转化效率相对较低。

染料敏化太阳能电池和有机太阳能电池虽然具有较低的转化效率，但其低成本和轻便性使其在一些特殊应用领域有一定的竞争优势。

2.结构设计：光伏电池片的结构主要包括P型硅层、N型硅层、P-N结、透明导电层和背接触层等。

其中，P-N结是光伏电池片的关键结构，通过光生电荷的分离和运动实现光能转化为电能。

透明导电层主要用于收集有机太阳能电池中光生电荷，而背接触层则用于收集电荷并传输电流。

结构的设计需要考虑材料的能带对齐、电荷传输等因素，以提高光伏电池片的性能。

3.转化效率：光伏电池片的转化效率是衡量其性能的重要指标，实际上也是评价一个光伏电池片好坏的关键因素。

转化效率越高，代表一个光伏电池片能够将光能转化为电能的效率越高。

目前，单晶硅电池和多晶硅电池的转化效率较高，可以达到20%以上。

而非晶硅电池和染料敏化太阳能电池等新型光伏电池片的转化效率相对较低，一般在10%左右。

有机太阳能电池的转化效率虽然较低，但其制备过程简单且成本较低。

4.耐久性：光伏电池片的耐久性主要包括光照衰减、温度对性能的影响、氧化腐蚀等方面。

光照衰减是指光伏电池片受到光照后输出功率逐渐衰减的现象，其主要原因是材料的的缺陷导致电荷重新组合。

温度对性能的影响是由于热扰动会影响到光伏电池片的能带结构，从而降低转化效率。

氧化腐蚀是指光伏电池片在湿润或腐蚀性环境下发生的腐蚀现象，会降低光伏电池片的输出功率。

5.尺寸和形状：光伏电池片的尺寸和形状会影响到光伏组件的总发电量和装配效率。

一般来说，光伏电池片的尺寸越大，即面积越大，能够接收到的光能量就越多。

此外，光伏电池片的形状也需要考虑到装配的便利性，通常会选择方形或长方形。

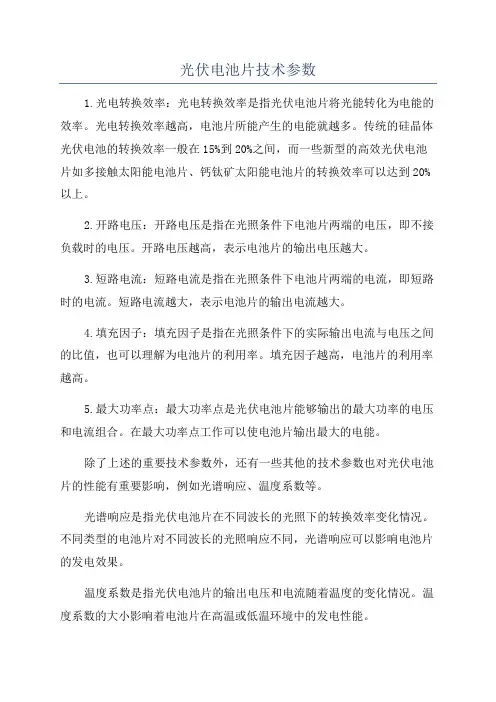

光伏电池片技术参数
1.光电转换效率：光电转换效率是指光伏电池片将光能转化为电能的效率。

光电转换效率越高，电池片所能产生的电能就越多。

传统的硅晶体光伏电池的转换效率一般在15%到20%之间，而一些新型的高效光伏电池片如多接触太阳能电池片、钙钛矿太阳能电池片的转换效率可以达到20%以上。

2.开路电压：开路电压是指在光照条件下电池片两端的电压，即不接负载时的电压。

开路电压越高，表示电池片的输出电压越大。

3.短路电流：短路电流是指在光照条件下电池片两端的电流，即短路时的电流。

短路电流越大，表示电池片的输出电流越大。

4.填充因子：填充因子是指在光照条件下的实际输出电流与电压之间的比值，也可以理解为电池片的利用率。

填充因子越高，电池片的利用率越高。

5.最大功率点：最大功率点是光伏电池片能够输出的最大功率的电压和电流组合。

在最大功率点工作可以使电池片输出最大的电能。

除了上述的重要技术参数外，还有一些其他的技术参数也对光伏电池片的性能有重要影响，例如光谱响应、温度系数等。

光谱响应是指光伏电池片在不同波长的光照下的转换效率变化情况。

不同类型的电池片对不同波长的光照响应不同，光谱响应可以影响电池片的发电效果。

温度系数是指光伏电池片的输出电压和电流随着温度的变化情况。

温度系数的大小影响着电池片在高温或低温环境中的发电性能。

总体而言，光伏电池片的技术参数直接影响着光电转换效率和发电量。

随着技术的不断进步，新型的光伏电池片不断涌现，光电转换效率也在不
断提高，使得太阳能发电成为一种更为可行的绿色能源解决方案。

简要描述电池片制造工艺和检测技术一、引言电池片是光伏发电系统的核心组件，其制造工艺和检测技术对于光伏发电系统的效率和质量至关重要。

本文将简要描述电池片的制造工艺和检测技术。

二、电池片制造工艺1. 切割硅片电池片的基础材料是硅片，常用的硅片有单晶硅、多晶硅和非晶硅。

首先，对硅片进行切割，得到适当尺寸的硅片块。

2. 清洗硅片切割后的硅片需要进行清洗，以去除表面的杂质和有机物，以提高电池片的纯度和质量。

3. 硅片表面处理经过清洗后的硅片需要进行表面处理，常用的处理方法有化学腐蚀、氧化和刻蚀等，以增加硅片的光吸收能力和光电转换效率。

4. 涂层在硅片表面涂覆一层抗反射膜，以减少光的反射，提高光的吸收效率。

5. 染料敏化剂涂覆染料敏化剂涂覆是一种新型的电池片制造工艺，通过在硅片表面涂覆染料敏化剂，实现光的吸收和电荷分离。

6. 电极制备在染料敏化剂涂覆的硅片上，制备阳极和阴极，常用的电极材料有导电玻璃和金属复合膜等。

7. 封装将阳极和阴极进行封装，形成完整的电池片结构，以保护电极和染料敏化剂。

三、电池片检测技术1. 光电转换效率测试光电转换效率是评价电池片性能的重要指标，通过测量电池片在标准光照条件下的电流和电压，计算光电转换效率。

2. IV曲线测试IV曲线测试是评估电池片性能的常用方法，通过改变电池片的电压和电流，绘制出电压-电流曲线，以分析电池片的输出特性。

3. 能谱测试能谱测试可以分析电池片在不同波长光照下的光吸收能力，以评估电池片对不同波长光的响应情况。

4. 热成像测试热成像测试可以检测电池片在工作过程中的温度分布情况，以判断电池片的工作稳定性和热效应。

5. 寿命测试寿命测试是评估电池片使用寿命的方法，通过对电池片进行长时间的稳定工作，观察其性能变化情况，以评估电池片的使用寿命。

6. 外观检测外观检测是对电池片外观质量的评估，包括外观缺陷、损伤和污染等的检测，以保证电池片的外观质量。

四、总结电池片的制造工艺和检测技术对于光伏发电系统的效率和质量至关重要。

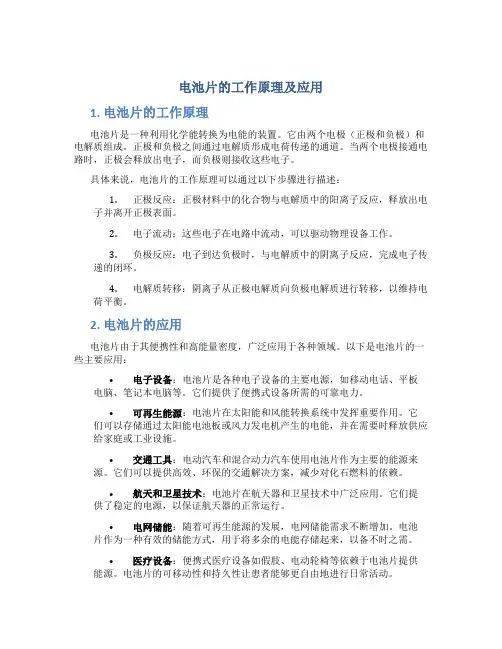

电池片的工作原理及应用1. 电池片的工作原理电池片是一种利用化学能转换为电能的装置。

它由两个电极（正极和负极）和电解质组成。

正极和负极之间通过电解质形成电荷传递的通道。

当两个电极接通电路时，正极会释放出电子，而负极则接收这些电子。

具体来说，电池片的工作原理可以通过以下步骤进行描述：1.正极反应：正极材料中的化合物与电解质中的阳离子反应，释放出电子并离开正极表面。

2.电子流动：这些电子在电路中流动，可以驱动物理设备工作。

3.负极反应：电子到达负极时，与电解质中的阴离子反应，完成电子传递的闭环。

4.电解质转移：阴离子从正极电解质向负极电解质进行转移，以维持电荷平衡。

2. 电池片的应用电池片由于其便携性和高能量密度，广泛应用于各种领域。

以下是电池片的一些主要应用：•电子设备：电池片是各种电子设备的主要电源，如移动电话、平板电脑、笔记本电脑等。

它们提供了便携式设备所需的可靠电力。

•可再生能源：电池片在太阳能和风能转换系统中发挥重要作用。

它们可以存储通过太阳能电池板或风力发电机产生的电能，并在需要时释放供应给家庭或工业设施。

•交通工具：电动汽车和混合动力汽车使用电池片作为主要的能源来源。

它们可以提供高效、环保的交通解决方案，减少对化石燃料的依赖。

•航天和卫星技术：电池片在航天器和卫星技术中广泛应用。

它们提供了稳定的电源，以保证航天器的正常运行。

•电网储能：随着可再生能源的发展，电网储能需求不断增加。

电池片作为一种有效的储能方式，用于将多余的电能存储起来，以备不时之需。

•医疗设备：便携式医疗设备如假肢、电动轮椅等依赖于电池片提供能源。

电池片的可移动性和持久性让患者能够更自由地进行日常活动。

3. 电池片的优势和发展趋势电池片作为一种重要的能源转换装置，具有以下优势：•可再生能源：电池片使用化学反应将化学能转化为电能，不依赖于有限的燃料源，具有更好的可持续性。

•高能量密度：相较于其他储能设备，电池片具有更高的能量密度，可以在更小的空间内存储更多的能量。

光伏电池片性能参数最全介绍
电池片技术发展迅速，层出不穷。

电池片按硅片种类可分为单晶电池片和多晶电池片，单晶根据衬底掺杂元素不同分为P型电池和N型电池。

单晶硅太阳能电池是当前开发得最快的一种太阳能电池，它的构造和生产工艺已定型，产品已广泛用于空间和地面。

这种太阳能电池以高纯的单晶硅棒为原料。

为了降低生产成本，地面应用的太阳能电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。

有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳能电池专用的单晶硅棒。

现对电池片的性能指标简述如下:
1、电池片的性能指标要求：
3、TC200循环测试
电池片所做组件必须符合TC200循环测试，且新的供应商或电池片发生任何变更之后所做组件必须通过此项测试。

4、电池片图形要求
4.1 背电极图形：
A.直通式接受
B. 156.75电池片：分段式接受范围（接受三段式或四段式设计）三段式的每段电极长度＞20mm，四段式每段电极＞15mm，电极分段为四段以上的不接受。

C. 125电池片：分段式接受三段式，每段电极长度＞11.5mm，电极分段为三段以上的不接受。

D. 分段与直通背电极的印刷必须为实心，不接受镂空的栅线设计。

原因1：电池片背电极大于4段的焊接时对作业速度有一定的影响
2：背电极镂空的设计对组件的可靠性有一定的隐患
纵观未来光伏市场发展，随着高效电池片技术的逐步成熟、成本的逐步下降，产品市场需求将继续扩大，市场占比也将逐步提升。

太阳能光伏电池板技术要求太阳能光伏电池板是一种将太阳能转化为电能的装置，它是太阳能发电系统的核心组件。

为了提高光伏电池板的效率和可靠性，有一些技术要求需要满足。

光伏电池板的转换效率是评价其性能的重要指标之一。

高效的光伏电池板可以更好地利用太阳能，并将其转化为电能。

因此，要求光伏电池板的转换效率尽可能高。

当前市场上最高效的光伏电池板可以达到20%左右的转换效率。

光伏电池板应具有良好的耐候性能。

太阳能光伏电池板需要长期暴露在室外恶劣的环境中，如阳光、雨水、风沙等。

因此，要求光伏电池板具有耐高温、耐低温、耐紫外线、耐腐蚀等特性，以保证其长期稳定运行。

光伏电池板的可靠性也是一个重要的技术要求。

光伏电池板的寿命一般在20年以上，因此要求光伏电池板具有较高的可靠性和稳定性，能够在长期使用中保持较高的发电效率。

此外，光伏电池板还需要具备防水、防火等安全性能，以确保使用过程中的安全可靠。

光伏电池板的外观美观度也是一个重要的考虑因素。

光伏电池板通常安装在建筑物的屋顶或墙面上，因此要求其外观美观，与建筑风格相匹配，不破坏建筑的整体美观度。

光伏电池板还需要具备一定的可调性。

由于太阳能的收集受到天气和季节的影响，因此要求光伏电池板能够根据不同的光照强度和角度进行调节，以提高其发电效率。

光伏电池板的材料选择也是一个重要的技术要求。

目前常用的光伏电池板材料有单晶硅、多晶硅、非晶硅等。

不同材料的光伏电池板具有不同的特性和成本，因此要根据具体的应用场景选择合适的材料。

太阳能光伏电池板技术要求包括转换效率高、耐候性好、可靠性高、外观美观、可调性强和材料选择合适等方面。

这些技术要求旨在提高光伏电池板的性能和可靠性，推动太阳能发电技术的发展和应用。

随着科技的不断进步，相信太阳能光伏电池板的技术要求会不断提高，为人们提供更加可靠和高效的太阳能发电解决方案。

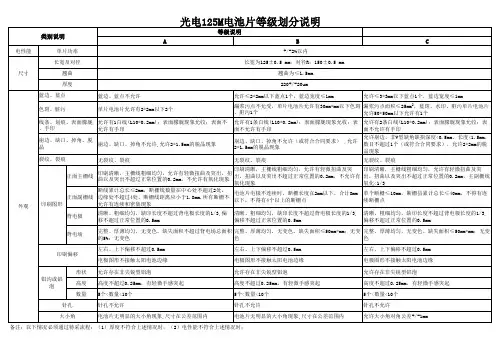

电池片外观及分类技术标准
编制：
审核：
批准：
发布日期：实施日期：
1 目的
1.1 确保用于晶硅组件的电池片满足质量要求。

2 适用范围
2.1 使用于公司晶硅组件生产所用的所有电池片。

3 职责
3.1 技术部负责本标准的制订、解释及维护。

3.2 采购物流部负责按本标准采购电池片。

3.3 质量管理部负责按本标准对来料电池片进行检验。

3.4 生产部负责按本标准对电池片外观及性能进行全数检验并分类。

4 工作内容
4.1 电池片外观检验
4.1.1 检验方式：一般日光灯光源下，采用目测方式及使用塞尺、钢直尺、点规等工具辅助进行检验。

4.1.2 检验项目及判定标准
欢迎阅读本文档，希望本文档能对您有所帮助!
欢迎阅读本文档，希望本文档能对您有所帮助!
4.2 电池片性能分档
4.2.1 分档标准
4.2.2 分档方法：4.2.1序号4-19按照最佳工作电流Iap进行分档，序号1、2、3、20、21、22按转换效率进行分档。

4.3 检验分档顺序：电池片进行外观检验分类后方可进行电性测试分档。

欢迎阅读本文档，希望本文档能对您有所帮助!。

电池片的生产工艺
电池片的生产工艺主要分为原料准备、电池片制备、电池片测试等几个工序。

下面将详细介绍电池片的生产工艺。

首先是原料准备。

电池片的主要原料包括硅片、磷酸柠檬酸溶液（用于腐蚀硅片）、纯化水等。

在制备过程中，需要对这些原料进行严格的筛选和检测，确保原料的质量符合要求。

然后是电池片制备工序。

首先将硅片放入腐蚀槽中，用磷酸柠檬酸溶液进行腐蚀处理，去除硅片表面的杂质。

然后将腐蚀后的硅片放入清洗槽中，用纯化水进行清洗，去除硅片表面的残留溶液和杂质。

接着将清洗后的硅片放入扩散炉中，进行扩散处理，即将掺杂物（如磷和硼）从硅片表面扩散到内部，形成导电层和PN结。

在扩散过程中要控制好温度和热处理时间，以确保扩散层的厚度和掺杂浓度符合要求。

然后进行沉积、光刻、腐蚀等工艺步骤，最后形成电池片的结构。

最后是电池片测试。

对制备好的电池片进行质量检测，包括外观检查、电阻测量、电流-电压特性测试等。

其中，电流-电压特性测试是电池片的最重要的测试之一，它可以反映电池片的性能指标，诸如开路电压、短路电流、填充因子等。

总结一下，电池片的生产工艺包括原料准备、电池片制备和电池片测试三个主要工序。

通过这些工序，可以制备出质量优良的电池片，用于太阳能等能源的转化和储存。

随着科技的不断发展，电池片的生产工艺也在不断改进和创新，以提高电池片的转换效率和使用寿命。

企业电池片技术标准1 外观检查注：下文中涉及“mm”的检验项目，可用直尺、三角尺、塞尺、游标卡尺进行精确测量。

表1 电池片外观检验标准2．电极可焊性，电极附着强度①电极焊带：镀锡铜带，厚度 0.18mm ，宽度 2.5mm ；或厚度0.20mm ，宽度2.0mm 。

焊料镀层：传统焊料 62%Sn/36%Pb/2%Ag或无铅 Sn/Ag3.0%/Cu0.5% 。

②电极可焊性：按照推荐条件对电池焊接电极进行搪锡试验，然后在3～10³显微镜下检查，焊料覆盖面积应大于受试面积的80% 。

③电极附着强度：经过2-3N/mm2的45°角拉力试验后，电极不脱落。

3. 背面铝膜与基体材料的附着强度使用（钢化玻璃+EVA+电池片+EVA+聚四氟乙烯耐高温漆布）制成组件后，在满足EVA充分交联的条件下层压，待冷却至室温后，撕下聚四氟乙烯耐高温漆布，用刀割开EVA和铝膜，撕去EVA条，平均拉力应≥10N/10mm且铝膜应无明显脱落现象。

4.辐照衰减4．1紫外线辐照预处理试验试验条件：①使用计量校准过的辐射计测量试验台安装受试电池平面上的辐照，保证波长在280 nm 到385 nm 之间的紫外辐射强度不超过250 W²m–2（即：大约5 倍于自然阳光的水平），并保证不均匀性低于15% 。

②将受试电池开路安装于试验平面上,位于紫外光照射的区域内。

确保受试电池温度为60℃±5℃。

③使受试电池接受辐射总量为波长在280nm 到385nm 范围的紫外辐射15kWh²m-2, 其中波长为280nm 到320nm 的紫外辐射为5kWh²m-2。

保持电池的温度在规定范围。

经过试验后，按照STC（光强 1000W/m2、光谱 AM1.5、温度 25℃、测试方法 IEC904-1）测试条件和测试方法进行测试，最大输出功率衰减应不超过试验前测量值的3% 。

4.2 太阳曝晒试验①按照制造厂商的推荐值，给电池接上电阻负载并安装于户外，与辐射计处于同一平面上。

电池片的检验一、检验的条件1．不低于800LX的照射下，距离电池片30-50cm的距离，目视方向垂直于电池片表面观察。

二、检验的方法1、拿取电池片时要轻拿轻放，125的电池片保持在1-2的检测速度，150及156的电池片要一片一片的进行检查。

三、检测项目1．颜色色差2．绒面色斑3．亮斑4．裂纹、裂痕及穿孔5．弯曲的6．崩边、缺口、掉角7．印制偏移8．TTV9．铝珠、铝苞10．印刷图形11．漏浆12．外形尺寸注：08年3月底质量部更新了新的检验作业指导书四、颜色色差A级1、多晶硅片：单体电池的颜色均匀一致，颜色的范围从蓝色开始，经深蓝色、红色、黄褐色、到褐色之间允许相近色的色差（蓝色和深蓝色存在单体电池上，但不允许跳色），主体颜色为深蓝色，单体电池最多只允许两种颜色。

2、单晶电池片：同一片电池片颜色均匀一致，颜色范围中没有褐色，其他同多晶A级的判别。

新的标准：单片上均匀一致的不同颜色的电池片，按照淡蓝、蓝色、红色三种进行分类。

B级1、多晶硅片：单体电池颜色不均匀，允许存在跳色色差，最多跳一个相近色（例如：红色和褐色存在于单体电池上），主体颜色为蓝色-红色范围，单体电池最多只允许存在三种颜色。

2、单晶电池片：与多晶电池片相比，只少了主体颜色，其他同多晶B级的判别。

新的标准：与旧标准相同C级1．多晶硅片：同一片电池允许颜色不均匀（蓝色-深蓝色-红色-黄褐色-褐色）允许存在跳色色差，同以电池片上可以有≥2个相近色。

2．单晶电池片：与多晶电池片相比，颜色范围中少了褐色，其余同多晶C级的判别。

新的标准：与旧标准相同注：当单片上为均匀一致得到不同颜色，判为A级，但需按照淡蓝、蓝色、红色三种进行单测单包。

五、绒面色斑（水痕印、未制绒、未镀膜、手指印、斑点等）A级变更前：允许有轻微缺陷，缺陷部分的总面积不超过电池片总面积的10%，个数不超过3个。

A级暂定变更后：把绒面色斑分成两种类型：发白色斑和淡蓝色斑（1）发白色斑由于存在蓝色到白色的跳色，故A级片绒面色斑中决不允许有发白色斑，缺陷总面积占电池片总面积的0—30%，个数不超过5个，符合此标准的均判为B级。
