挡板风门及脱硫挡板门性能特点介绍

烟气挡板门产品说明：FGD系列挡板门是通过吸收德国德希尼布技术，并结合自身的生产经验，进行自主创新开发的单轴双百叶式挡板门，可用于大截面烟道挡板门和高温挡板门。

例如：空气加热器的隔绝门，烟气脱硫系统中。

烟气挡板门具有零泄漏、安全可靠、全方位防腐及维护方便等优点，能满足客户的各种需求。

■主要特点：1）密封结构——密封材料采用特殊处理的C－276材料，该材料弹性好，挡板门关闭时密封片接触密封，密封间隙小，专利技术的自增强式密封结构可长期有效地保证设备的密封效果。

2）电加热器——采用温度无级自动调节，节约能耗，使用寿命更长。

3）安装方便——对超宽门加中间支撑，两侧门叶采用错位设计，避免中间轴承咬死，同时检修维护方便。

4）高可靠性——使用有限元方法进行强度及变形计算，充分保证零部件的结构合理。

5）完善的防腐设计——防腐表面设计避免了合金钢焊接时碳钢的渗透，经严格的焊接工艺，保证焊接质量及焊缝防腐性能。

6）旁路门快开助力设计——快开助力结构采用专利技术，降低执行机构的起动力矩，增加安全可靠性。

7）安全措施——开关定位连锁，保证设备安全运行、并预防误操作。

8）阻力更小——挡板门分块无中间框架，减少阻力和泄漏点。

9）可调节的连杆机构，保证百叶门定位准确、转动灵活。

■烟气挡板门主要配件：1）密封填料材质为聚四氟乙烯，用于挡板门叶片轴端的密封，防止烟气泄漏。

该填料耐腐蚀，耐磨，自润滑，摩擦系数小，密封效果好。

2）加热器分为电加热器和蒸汽加热器。

采用无极自动调温节约能耗，使用寿命更长。

功率50~300kw。

3）密封片我公司的密封片结构采用自主研发的专利技术。

合金钢密封片经特殊处理后，有很好的机械强度，弹性好，耐腐蚀，其自增强式结构，可长期有效地保证设备的密封性能。

也可根据客户要求尺寸定做。

4）密封风机及附件含电机、安装座、出口方接圆，膨胀节。

Q=800～15000m3/h P=3000～5500Pa。

5）执行器分开关型、调节型。

中立机械走向世界挡板门技术总结之一-----------------------------------合金材料目 录目 录 (1)挡板门工况简述 (2)挡板门上所使用的合金 (3)AL-6XN (4)DIN 1.4529 (6)C-276 (7)合金的处理简介 (10)A．DIN 1.4529 & AL-6XN (10)C-276 (12)挡板门工况简述挡板门是电厂脱硫工程中用于在烟道时隔离烟气的设备,一般的脱硫工程内均使用至少三种挡板门,分别称为进口挡板门(原烟气挡板门),出口挡板门(净烟气挡板门)及旁路挡板门.根据各工程装机容量及具体设计方案的不同,各种门的尺寸也有很大的差异,较小的电厂如装机容量仅为50MW的脱硫工程,其挡板门的尺寸仅为2至3米,但1000MW机组的挡板门其长度则可以达到18米。

挡板门在工作状态下需要承受一定的烟气压力，一般最大为-5000Pa/+5000Pa，根据不同的技术来源，各电厂的烟道工作压力也不尽相同。

挡板门所在烟道内的介质为烟气，以中立项目为例，其入口原烟气与脱硫后净烟气的参数请见下表项目 单 位 介 质 名 称入口原烟气 出口净烟气总干态流量 Nm3/h（干） 1128073 1138250总湿态流量 Nm3/h（湿） 1202256 1253994实际流量 Am3/h（湿） 1989346 1850620总质量流量 Kg/h（湿） 1589213 1632042温度 ℃1）125 ≥ 80压力 mbar 0 0成份烟气含H2O vol%(湿)H2O kg/h 55606 92968(液体)O2vol%(干) 6.875 7.18CO2vol%(干) 12.65 12.69mg/Nm3(干) 3104 154SO2（6.6%O2）SO3（假定） mg/Nm3(干) 75 43HCl mg/Nm3(干) 66 0.66HF mg/Nm3(干) 27 0.27飞灰 mg/Nm3(干) 200 30在上述的烟气介质中工作,挡板门的实际工作温度为原烟气侧 100-180°C, 正常125°C,净烟气侧正常时为80°C,非正常时的温度最高可达200°C,但时间不会超过20分钟。

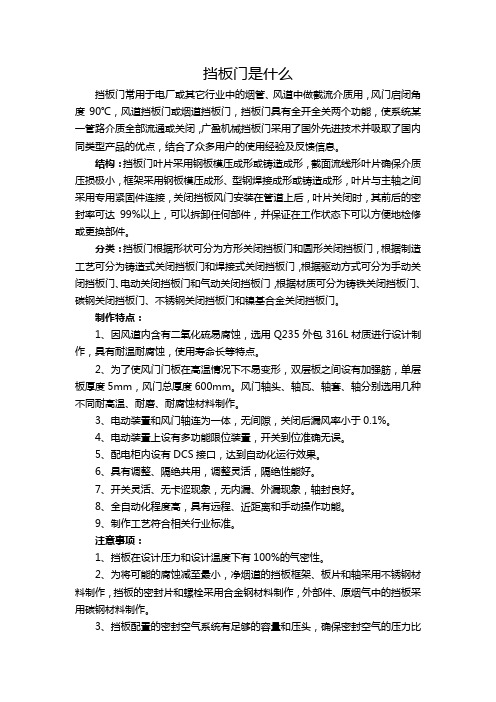

挡板门是什么挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用，风门启闭角度90℃，风道挡板门或烟道挡板门，挡板门具有全开全关两个功能，使系统某一管路介质全部流通或关闭，广盈机械挡板门采用了国外先进技术并吸取了国内同类型产品的优点，结合了众多用户的使用经验及反馈信息。

结构：挡板门叶片采用钢板模压成形或铸造成形，截面流线形叶片确保介质压损极小，框架采用钢板模压成形、型钢焊接成形或铸造成形，叶片与主轴之间采用专用紧固件连接，关闭挡板风门安装在管道上后，叶片关闭时，其前后的密封率可达99%以上，可以拆卸任何部件，并保证在工作状态下可以方便地检修或更换部件。

分类：挡板门根据形状可分为方形关闭挡板门和圆形关闭挡板门，根据制造工艺可分为铸造式关闭挡板门和焊接式关闭挡板门，根据驱动方式可分为手动关闭挡板门、电动关闭挡板门和气动关闭挡板门，根据材质可分为铸铁关闭挡板门、碳钢关闭挡板门、不锈钢关闭挡板门和镍基合金关闭挡板门。

制作特点：1、因风道内含有二氧化硫易腐蚀，选用Q235外包316L材质进行设计制作，具有耐温耐腐蚀，使用寿命长等特点。

2、为了使风门门板在高温情况下不易变形，双层板之间设有加强筋，单层板厚度5mm，风门总厚度600mm。

风门轴头、轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。

3、电动装置和风门轴连为一体，无间隙，关闭后漏风率小于0.1%。

4、电动装置上设有多功能限位装置，开关到位准确无误。

5、配电柜内设有DCS接口，达到自动化运行效果。

6、具有调整、隔绝共用，调整灵活，隔绝性能好。

7、开关灵活、无卡涩现象，无内漏、外漏现象，轴封良好。

8、全自动化程度高，具有远程、近距离和手动操作功能。

9、制作工艺符合相关行业标准。

注意事项：1、挡板在设计压力和设计温度下有100%的气密性。

2、为将可能的腐蚀减至最小，净烟道的挡板框架、板片和轴采用不锈钢材料制作，挡板的密封片和螺栓采用合金钢材料制作，外部件、原烟气中的挡板采用碳钢材料制作。

【主题】本文将介绍衬2205不锈钢烟气脱硫百叶窗挡板门的概念、特点、应用领域、发展历程、未来趋势以及最新研究成果。

【引入】随着工业化的快速发展，烟气脱硫技术已成为大气污染治理领域的重要手段。

而衬2205不锈钢烟气脱硫百叶窗挡板门作为一种新型的脱硫设备，正逐渐受到广泛关注。

本文将详细介绍衬2205不锈钢烟气脱硫百叶窗挡板门的相关知识。

【正文】1.衬2205不锈钢烟气脱硫百叶窗挡板门定义及特点衬2205不锈钢烟气脱硫百叶窗挡板门是一种用于烟气脱硫的设备，其主要由百叶窗和挡板门两部分组成。

衬2205不锈钢作为一种具有高强度、耐腐蚀、耐高温等特点的材料，在烟气脱硫领域具有广泛的应用前景。

1.衬2205不锈钢烟气脱硫百叶窗挡板门应用领域衬2205不锈钢烟气脱硫百叶窗挡板门主要应用于电力、化工、钢铁等行业的烟气脱硫装置中。

在这些行业中，由于生产过程中会产生大量的烟气，而烟气中含有SO2等有害气体，因此需要进行脱硫处理。

衬2205不锈钢烟气脱硫百叶窗挡板门作为一种高效的脱硫设备，能够有效地减少SO2等有害气体的排放。

1.衬2205不锈钢烟气脱硫百叶窗挡板门发展历程衬2205不锈钢烟气脱硫百叶窗挡板门的发展历程可以追溯到20世纪90年代。

当时，人们开始意识到大气污染对环境和人类健康的影响，因此烟气脱硫技术得到了快速发展。

随着技术的不断提高，衬2205不锈钢烟气脱硫百叶窗挡板门逐渐进入人们的视野，并被广泛应用于各种烟气脱硫装置中。

1.衬2205不锈钢烟气脱硫百叶窗挡板门未来趋势随着环保意识的不断提高和技术的不断进步，衬2205不锈钢烟气脱硫百叶窗挡板门将会得到更加广泛的应用。

未来，随着全球范围内对环保问题的关注度不断提高，各种环保政策也将不断出台，这将进一步促进衬2205不锈钢烟气脱硫百叶窗挡板门的发展。

同时，人们也将不断研发新的技术和材料，以进一步提高衬2205不锈钢烟气脱硫百叶窗挡板门的性能和降低成本。

1.最新研究成果和相关文献近年来，衬2205不锈钢烟气脱硫百叶窗挡板门已成为烟气脱硫领域的热点研究对象。

CONTENTCONTENT1.0概概 (2)2.0挡挡挡挡挡挡挡 (2)2.1挡挡挡挡挡挡挡挡挡挡挡挡挡 (2)2.2原原原挡挡挡原原原原挡挡挡 (3)2.3旁旁挡挡挡 (3)2.4密密密挡挡 (3)2.5单单FGD设设设单 (3)2.6选选选选 (4)3.0FGD原原挡挡挡烟烟烟烟烟烟烟烟 (4)3.1单挡挡 (5)3.1.1双双双双双双挡挡挡 (5)3.1.2双密密双双双挡挡挡 (5)3.2双挡挡 (6)4.0挡挡挡挡挡原挡 (6)4.1挡挡挡挡挡挡挡 (7)4.2技技挡挡技技 (7)4.2.1挡挡挡挡挡 (7)4.3挡挡挡挡技技烟设挡挡技 (8)4.3.1框框 (8)4.3.2双双 (8)4.3.3连连 (8)4.3.4轴轴烟烟密密 (8)4.3.5旁旁挡挡挡 (8)4.3.6轴 (8)4.3.7执执执挡 (8)4.3.8密密密挡挡 (9)4.3.9就就挡挡就就就 (9)4.3.10密密双 (9)4.4原原挡挡挡设挡原烟烟技技挡烟 (10)4.4.1功功挡烟 (10)4.4.2性功挡烟 (10)4.4.3强强挡烟 (10)4.4.4安安挡烟 (11)4.4.5寿寿（耐耐）挡烟 (11)5.0原原挡挡挡烟烟选选 (11)1.01.0 概述烟气挡板门是脱硫装置进入和退出运行的重要设备，分为烟气脱硫（FGD）主烟气挡板（包括原烟气挡板门和净烟气挡板门）和旁路烟气挡板。

在脱硫系统正常运行的情况下，从锅炉电除尘器尾部出来的烟气，经FGD系统入口挡板门至升压风机后，再由烟气换热器降温进入吸收塔，脱硫后的烟气被烟气换热器加热到80℃左右，经FGD出口烟气挡板门进入烟囱。

FGD系统设有旁路烟道，内设旁路挡板门，当FGD系统检修、维护或烟气工况异常时烟气由旁路烟道直接排入烟囱以确保脱硫系统的安全。

电厂与脱硫岛之间的隔离和连接是通过烟气系统中烟气挡板门的启闭来实现的，挡板门在保证锅炉及脱硫系统正常稳定运行及系统设备安全方面起着至关重要的作用。

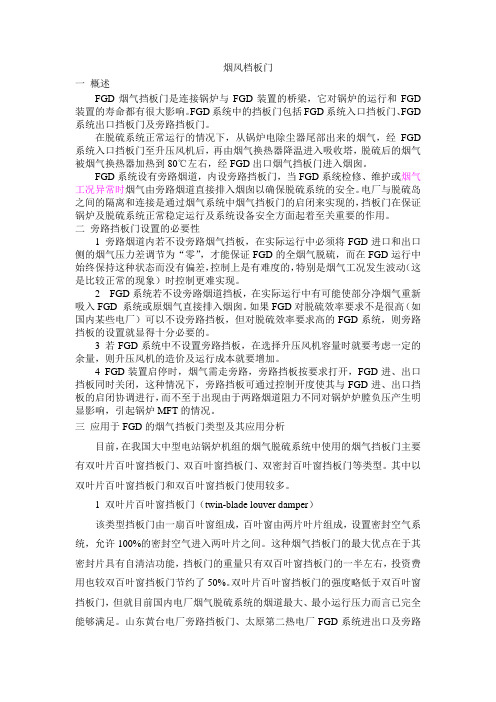

烟风档板门一概述FGD烟气挡板门是连接锅炉与FGD装置的桥梁，它对锅炉的运行和FGD 装置的寿命都有很大影响。

FGD系统中的挡板门包括FGD系统入口挡板门、FGD 系统出口挡板门及旁路挡板门。

在脱硫系统正常运行的情况下，从锅炉电除尘器尾部出来的烟气，经FGD 系统入口挡板门至升压风机后，再由烟气换热器降温进入吸收塔，脱硫后的烟气被烟气换热器加热到80℃左右，经FGD出口烟气挡板门进入烟囱。

FGD系统设有旁路烟道，内设旁路挡板门，当FGD系统检修、维护或烟气工况异常时烟气由旁路烟道直接排入烟囱以确保脱硫系统的安全。

电厂与脱硫岛之间的隔离和连接是通过烟气系统中烟气挡板门的启闭来实现的，挡板门在保证锅炉及脱硫系统正常稳定运行及系统设备安全方面起着至关重要的作用。

二旁路挡板门设置的必要性1 旁路烟道内若不设旁路烟气挡板，在实际运行中必须将FGD进口和出口侧的烟气压力差调节为“零”，才能保证FGD的全烟气脱硫，而在FGD运行中始终保持这种状态而没有偏差，控制上是有难度的，特别是烟气工况发生波动（这是比较正常的现象）时控制更难实现。

2 FGD系统若不设旁路烟道挡板，在实际运行中有可能使部分净烟气重新吸入FGD 系统或原烟气直接排入烟囱。

如果FGD对脱硫效率要求不是很高（如国内某些电厂）可以不设旁路挡板，但对脱硫效率要求高的FGD系统，则旁路挡板的设置就显得十分必要的。

3 若FGD系统中不设置旁路挡板，在选择升压风机容量时就要考虑一定的余量，则升压风机的造价及运行成本就要增加。

4 FGD装置启停时，烟气需走旁路，旁路挡板按要求打开，FGD进、出口挡板同时关闭，这种情况下，旁路挡板可通过控制开度使其与FGD进、出口挡板的启闭协调进行，而不至于出现由于两路烟道阻力不同对锅炉炉膛负压产生明显影响，引起锅炉MFT的情况。

三应用于FGD的烟气挡板门类型及其应用分析目前，在我国大中型电站锅炉机组的烟气脱硫系统中使用的烟气挡板门主要有双叶片百叶窗挡板门、双百叶窗挡板门、双密封百叶窗挡板门等类型。

石灰石－石膏湿法烟气脱硫工艺原理及特点一、工艺原理该工艺采用石灰石或石灰做脱硫吸收剂，石灰石破碎与水混合，磨细成粉壮，制成吸收浆液（当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆）。

在吸收塔内，烟气中的SO2与浆液中的CaCO3(碳酸钙)以及鼓入的氧化空气进行化学反应生成二水石膏，二氧化硫被脱除。

吸收塔排出的石膏浆液经脱水装置脱水后回收。

脱硫后的烟气经除雾器去水、换热器加热升温后进入烟囱排向大气。

烟气从吸收塔下侧进入，与吸收浆液逆流接触，在塔内CaCO3与SO2、H2O进行反应，生成CaSO3·1/2H2O和CO2↑；对落入吸收塔浆浆池的CaSO3·1/2H2O和O2、H2O 再进行氧气反应，得到脱流副产品二水石膏。

化学反应方程式：2CaCO3+H2O+2SO2====2CaSO3·1/2H2O+2CO22CaSO3·1/2H2O+O2+3H2O====2CaSO4·2H2O二、FGD烟气系统的原理从锅炉引风机后烟道引出的烟气，通过增压风机升压，烟气换热器（GGH）降温后，进入吸收塔，在吸收塔内与雾状石灰石浆液逆流接触，将烟气脱硫净化，经除雾期除去水雾后，又经GGH升温至大于75摄氏度，再进入净烟道经烟囱排放。

脱硫系统在引风机出口与烟囱之间的烟道上设置旁路挡板门，当FGD装置运行时，烟道旁路挡板门关闭，FGD装置进出口挡板门打开，烟气通过增压风机的吸力作用引入FGD系统。

在FGD装置故障和停运时，旁路挡板门打开，FGD装置进出口挡板门关闭，烟气由旁路挡板经烟道直接进入烟囱，排向大气，从而保证锅炉机组的安全稳定运行。

FGD装置的原烟气挡板、净烟气挡板及旁路挡板一般采用双百叶挡板并设置密封空气系统。

旁路挡板具有快开功能，快开时间要小于10s，挡板的调整时间在正常情况下为75s，在事故情况下约为3~10s。

一、旁路挡板门的控制原理概述一、烟气脱硫挡板风门的结构简述1．烟气脱硫挡板风门——风门框架和截面的主体部分和叶片均按设计用不同材质、规格的钢板制造。

2×75t/h锅炉烟气脱硫工程烟道挡板门技术规范书2013.12.12目录1、总则 (2)2、设计要求 (2)2.1工程概况 (2)设备运行方式、运行条件及参数 (2)3、技术要求 (3)3.1工艺要求 (3)3.2材质要求 (4)3.3仪表与电气要求 (4)4、质量保证及试验 (5)4.1规程,规范和标准 (5)4.2挡板门性能保证值 (5)4.3设备的质量保证 (5)4.4设备的试验及要求 (6)5、供货范围 (6)5.1供方的任务 (6)5.2供方提供的设备 (6)5.3清洁和油漆 (6)5.4设备标志 (6)6、包装和运输 (9)7、技术文件 (9)8、数据表 (10)9、制造和安装进度安排 (11)1、总则1.1本技术协议书适用于海安华新热电2×75t/h锅炉烟气脱硫EPS项目。

1.2本协议书包括烟气挡板门的本体及其驱动装置、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.3本协议书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合协议书和现行工业标准的优质产品。

1.4如果供方没有以书面方式对本协议书的条文提出异议，那么需方将认为供方提出的产品完全符合本协议书的要求。

1.5供方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。

1.6凡在供方设计范围之内的外购件或设备，供方至少要推荐2至3家产品供需方确认，而且需方有权单独采购，但技术上均由供方负责归口协调。

1.7在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求，具体款项内容由供、需双方共同商定。

1.8本协议书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行。

如果本协议书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。

电站风门系列产品样本天津市东良电热设备有限公司TIANJIN CITY EAST ELECTRIC EQUIPMENTCO.,LTD中国·天津目录TIANJIN CITY EAST ELECTRIC EQUIPMENT CO.,LTD (1)烟气脱硫风门（脱硫烟气挡板门） (3)调节挡板风门系列 (5)关闭挡板风门系列 (9)隔绝门 (23)DGM型隔间门 (24)旁路快开门 (25)DD系列方风门 (27)DD系列圆风门 (35)DD系列圆形防爆门 (39)DD系列斜面防爆门 (40)烟气脱硫风门（脱硫烟气挡板门）一、技术特点本公司采用国际先进技术，开发设计出用于电厂烟气脱硫装置中烟道系统的百叶窗式挡板门、双百叶窗式挡板门、前后式百叶窗挡板门、快开式旁路挡板门等。

双百叶窗式挡板门能够保证脱硫烟道的零渗透率,能够实现锅炉正常运行时对脱硫设备的检修。

它有两排叶片组成，在一个共用的框架上一排放置在另一排的后面。

当挡板门关闭时叶片间形成了一个密封空间，大于烟道气压的密封空气通过加热和过滤后进入那个空间，如此能够保证密封效果达到％以上。

百叶窗式挡板门的另一个特点是：通过优化设计的挡板叶片在开启后，叶片重叠成为流线型，因此减少了压力损耗．一般压损要小于50Pa。

烟气挡板门的全数设计工作采用运算机辅助设计（CAD/CAPP/CAE）等最新的工程设计方式，利用有限元方式计算流场、密封系统、挡板门刚度及变形。

产品具有高密封性、低流阻、流线外型、低保护、杰出的控制性能等长处。

本公司能够按照客户要求设计特殊用途和环境的烟气挡板门。

二、定货须知客户在定货时需提供以下数据1. 挡板门尺寸2. 烟气温度和成分3. 材质要求（如需要）4. 挡板门压降5. 泄漏率6. 挡板门压力7. 执行器类型（气动/电动/液压）8. 其他所需要的。

调节挡板风门系列调节档板风门用于锅炉烟风管路中调节介质流量之用，在叶片转动90°范围内的不同位置，通过不同的介质流量，来控制系统中介质的压力、温度、数量等参数。

一、烟气脱硫双百叶窗式挡板门一. 产品概述烟气脱硫双层百叶窗式挡板风门用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

二. 性能特点1. 采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。

2. 风门启闭时间≤60S（可根据用户要求选定）。

3. 外部设计有连杆机构，使数个叶片同步开启或关闭。

4. 双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。

5. 双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100％6. 驱动方式：气动或电动7. 驱动装置通常采用直联式与风门连接安装。

8. 电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

9. 风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。

10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

三. 技术参数1. 烟道截面：W（宽）×H（高）×L（厚）；2. 适用介质：冷热烟气；3. 设计耐温：≤300℃；4. 设计压力：±8500Pa；5. 烟气内外泄漏率：“0”6. 驱动方式：电动或气动；7. 电源和控制要求：由用户选定。

四．供货范围包括风门本体、密封风入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。

五.订货须知1. 提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；2. 烟气参数；3. 启闭时间要求；4. 连接方式：法兰平面对焊连接或法兰螺栓连接；5. 防腐蚀材质要求（镍基合金或耐酸不锈钢）；6. 操作方式：电动或气动（驱动装置品牌要求）；7. 风门在管道中的用途及位置；8. 订货前供方提供安装总图给需方确认。
