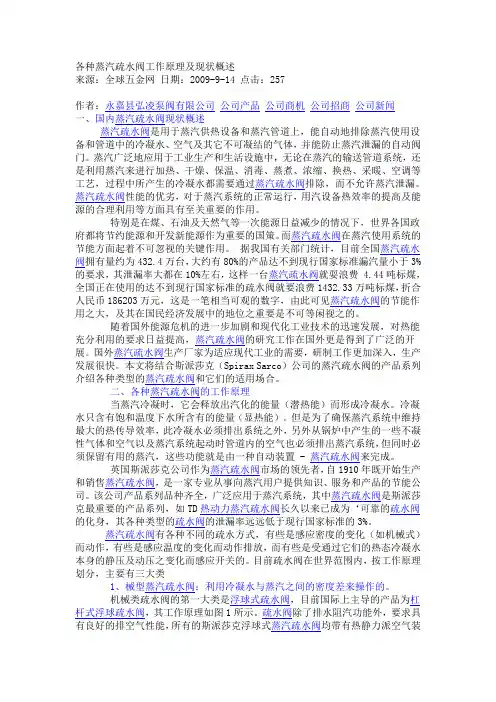

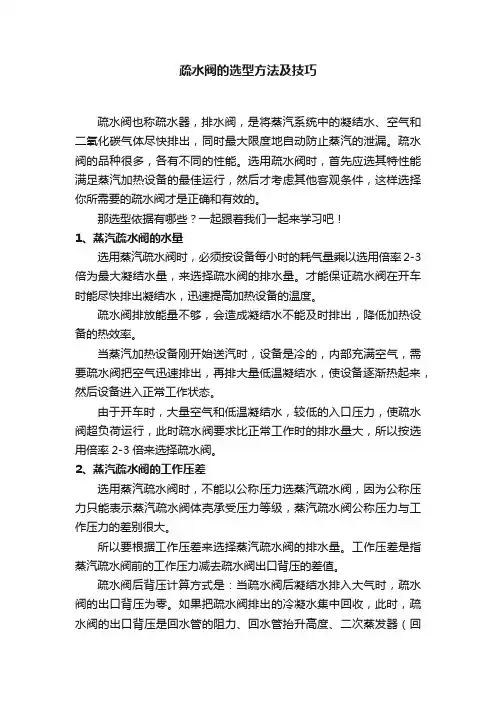

疏水阀的选型方法及技巧疏水阀也称疏水器，排水阀，是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出，同时最大限度地自动防止蒸汽的泄漏。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
那选型依据有哪些？一起跟着我们一起来学习吧！1、蒸汽疏水阀的水量选用蒸汽疏水阀时，必须按设备每小时的耗气量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。
才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。
疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。
当蒸汽加热设备刚开始送汽时，设备是冷的，内部充满空气，需要疏水阀把空气迅速排出，再排大量低温凝结水，使设备逐渐热起来，然后设备进入正常工作状态。
由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，所以按选用倍率2-3倍来选择疏水阀。
2、蒸汽疏水阀的工作压差选用蒸汽疏水阀时，不能以公称压力选蒸汽疏水阀，因为公称压力只能表示蒸汽疏水阀体壳承受压力等级，蒸汽疏水阀公称压力与工作压力的差别很大。
所以要根据工作压差来选择蒸汽疏水阀的排水量。
工作压差是指蒸汽疏水阀前的工作压力减去疏水阀出口背压的差值。
疏水阀后背压计算方式是：当疏水阀后凝结水排入大气时，疏水阀的出口背压为零。
如果把疏水阀排出的冷凝水集中回收，此时，疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器（回水箱）内压力三者之和。
3、机械型疏水阀的阀座号机械型疏水阀按不同的工作压差段，分成多种规格阀座孔径的“阀座号”，每个工作压差段与“阀座号”组成一条坐标曲线的排水量，不同“阀座号” 的疏水量有很大差别。
机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号”。
不能以公称压力来定“阀座号”，如果选错“阀座号”，有可能出现疏水阀不工作或设备存水，影响设备正常运行。

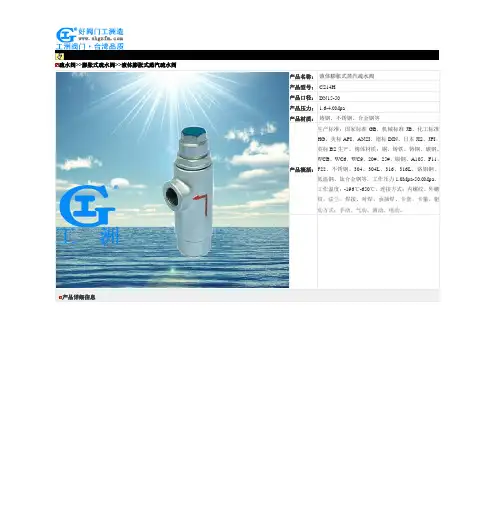

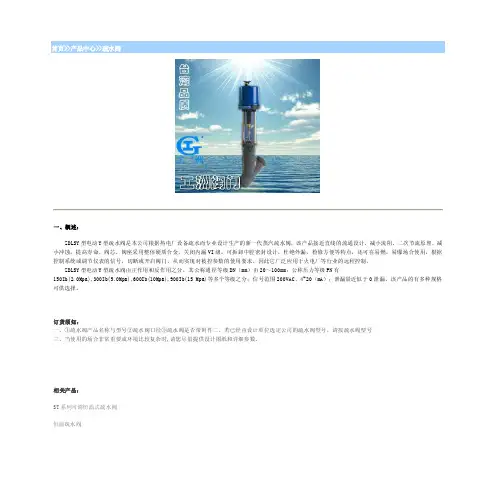

一、概述：ZDLSY型电动Y型疏水阀是本公司根据热电厂设备疏水而专业设计生产的新一代蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减小冲蚀，提高寿命。
阀芯、阀座采用整体硬质合金，关闭内漏VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。
因此它广泛应用于火电厂等行业的远程控制。
ZDLSY型电动Y型疏水阀由正作用和反作用之分，其公称通径等级DN（mm）由20～100mm；公称压力等级PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分；信号范围200VAC、4~20（mA）；泄漏量近似于0泄漏，该产品的有多种规格可供选择。
订货须知：一、①疏水阀产品名称与型号②疏水阀口径③疏水阀是否带附件二、若已经由设计单位选定公司的疏水阀型号，请按疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ST系列可调恒温式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

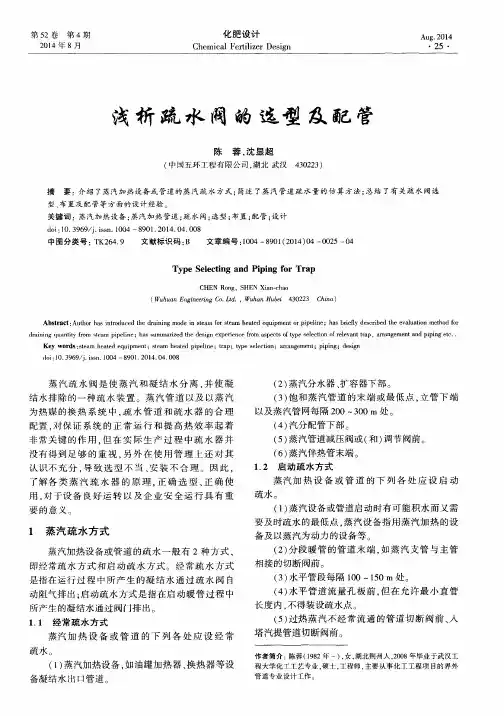

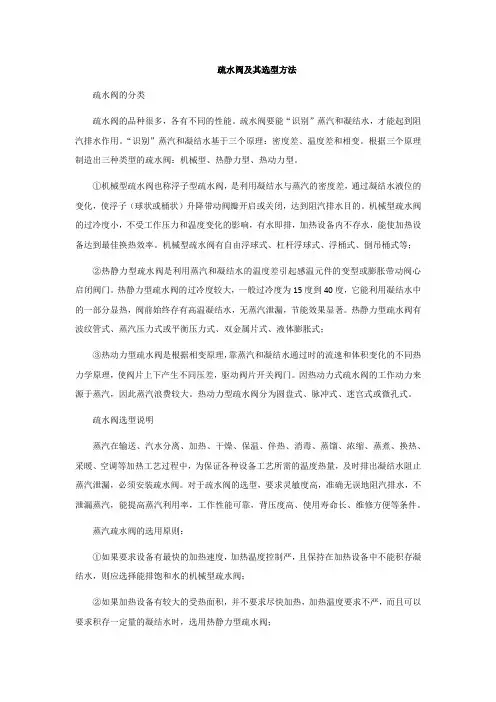

疏水阀及其选型方法疏水阀的分类疏水阀的品种很多，各有不同的性能。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
根据三个原理制造出三种类型的疏水阀：机械型、热静力型、热动力型。
①机械型疏水阀也称浮子型疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位的变化，使浮子（球状或桶状）升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备内不存水，能使加热设备达到最佳换热效率。
机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等；②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。
热静力型疏水阀的过冷度较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。
热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式；③热动力型疏水阀是根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。
因热动力式疏水阀的工作动力来源于蒸汽，因此蒸汽浪费较大。
热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。
疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中，为保证各种设备工艺所需的温度热量，及时排出凝结水阻止蒸汽泄漏，必须安装疏水阀。
对于疏水阀的选型，要求灵敏度高，准确无误地阻汽排水，不泄漏蒸汽，能提高蒸汽利用率，工作性能可靠，背压度高、使用寿命长、维修方便等条件。
蒸汽疏水阀的选用原则：①如果要求设备有最快的加热速度，加热温度控制严，且保持在加热设备中不能积存凝结水，则应选择能排饱和水的机械型疏水阀；②如果加热设备有较大的受热面积，并不要求尽快加热，加热温度要求不严，而且可以要求积存一定量的凝结水时，选用热静力型疏水阀；。
疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。
疏水器性能比较表。
1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。
倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。
过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。
因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。
当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。
当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。
在冷凝水达到饱和温度之前，疏水阀完全关闭。
阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。
阀门处于开启位置。
当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。
这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。
在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。
疏水阀说明书相关统计数字显示，一些地区、行业投资增长过快。
一季度，城镇固定资产投资同比增长29.8%，分地区看，全国投资增幅超过35%的省份有16个；分产业看，第二产业比重继续增加，第三产业比重有所下降；分行业看，制造业30个行业中，投资增幅超过40%的有16个。
在投资加快的同时，部分行业产能过剩的压力继续加大。
从钢铁行业看，虽然产量上升，但一季度钢铁行业销售收入同比仅增长6.3%，利润下降57.1%，亏损企业亏损额同比上升1.3倍。

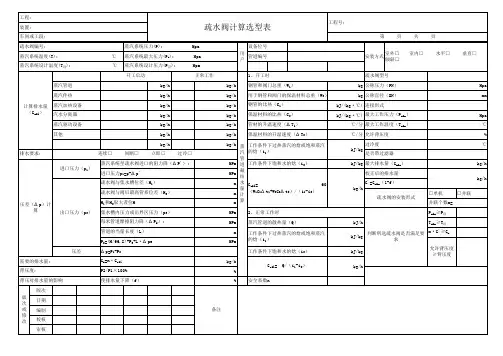

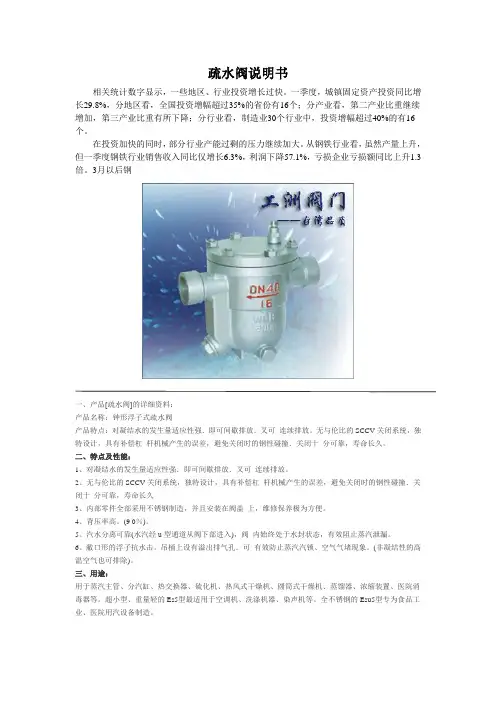

3月以后钢一、产品[疏水阀]的详细资料：产品名称：钟形浮子式疏水阀产品特点：对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。
无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久。
二、特点及性能：1、对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。
2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。
(9 0％)。
5、汽水分离可靠(水汽经u型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。
吊桶上设有溢出排气孔．可有效防止蒸汽汽锁、空气气堵现象。
(非凝结性的高温空气也可排除)。
三、用途：用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。
超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。
全不锈钢的Esu5型专为食品工业、医院用汽设备制造。
四、耐磨损的SCCV关闭方式：SCCV姜．闭系统是自动定心，自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写．下同。
该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。

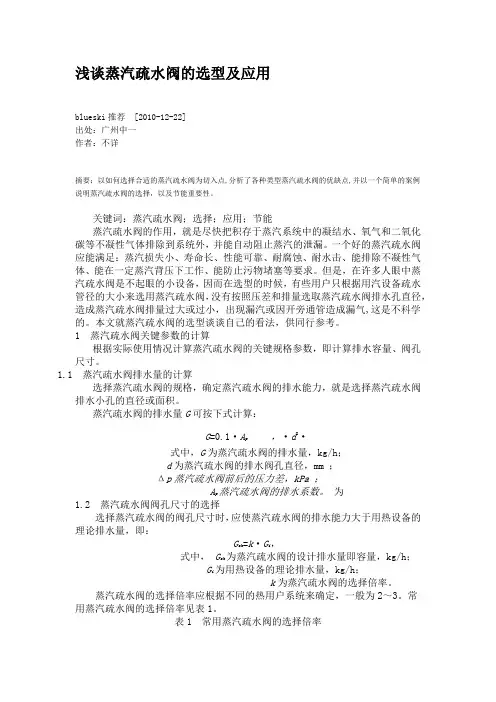

浅谈蒸汽疏水阀的选型及应用blueski推荐[2010-12-22]出处：广州中一作者：不详摘要：以如何选择合适的蒸汽疏水阀为切入点,分析了各种类型蒸汽疏水阀的优缺点,并以一个简单的案例说明蒸汽疏水阀的选择，以及节能重要性。
