疏水阀规格全参数确定

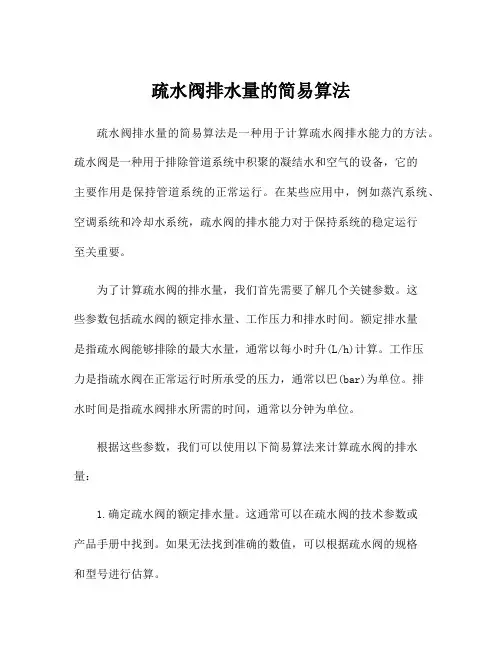

疏水阀排水量的简易算法疏水阀排水量的简易算法是一种用于计算疏水阀排水能力的方法。

疏水阀是一种用于排除管道系统中积聚的凝结水和空气的设备，它的主要作用是保持管道系统的正常运行。

在某些应用中，例如蒸汽系统、空调系统和冷却水系统，疏水阀的排水能力对于保持系统的稳定运行至关重要。

为了计算疏水阀的排水量，我们首先需要了解几个关键参数。

这些参数包括疏水阀的额定排水量、工作压力和排水时间。

额定排水量是指疏水阀能够排除的最大水量，通常以每小时升(L/h)计算。

工作压力是指疏水阀在正常运行时所承受的压力，通常以巴(bar)为单位。

排水时间是指疏水阀排水所需的时间，通常以分钟为单位。

根据这些参数，我们可以使用以下简易算法来计算疏水阀的排水量：1.确定疏水阀的额定排水量。

这通常可以在疏水阀的技术参数或产品手册中找到。

如果无法找到准确的数值，可以根据疏水阀的规格和型号进行估算。

2.确定疏水阀的工作压力。

这通常可以在设备文档或工程图纸中找到。

如果无法找到准确的数值，可以使用系统压力作为近似值。

3.确定疏水阀的排水时间。

这取决于系统的需求和特征。

排水时间应根据实际情况进行调整，在保证系统正常运行的前提下，尽可能减少排水时间。

4.使用以下公式计算疏水阀的排水量：排水量= (额定排水量×工作压力) ×排水时间其中，排水量以升(L)为单位，额定排水量以升每小时(L/h)为单位，工作压力以巴(bar)为单位，排水时间以分钟为单位。

通过这个简易算法，我们可以快速估算疏水阀的排水能力。

然而，需要注意的是，这只是一个近似值，实际的排水量可能会受到其他因素的影响，例如管道阻力、水质和疏水阀的状况等。

因此，在实际应用中，应尽可能进行准确的计算，并根据实际情况进行调整和改进。

总结起来，疏水阀排水量的简易算法可以帮助我们快速估算疏水阀的排水能力。

它基于疏水阀的额定排水量、工作压力和排水时间等参数，通过一个简单的公式来计算排水量。

蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。

以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。

2.材质：铸铁、不锈钢等。

铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。

3.类型：机械型、热动力型等。

机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。

4.连接方式：螺纹、法兰等。

螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。

5.流量：小、中、大等。

根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。

6.压力等级：低、中、高、超高等。

根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。

7.使用温度：低温、常温、高温等。

根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。

8.是否带过滤器：是、否等。

有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。

9.其他特殊要求：如特殊流量、压力等。

根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。

二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。

2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。

3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。

4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。

5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。

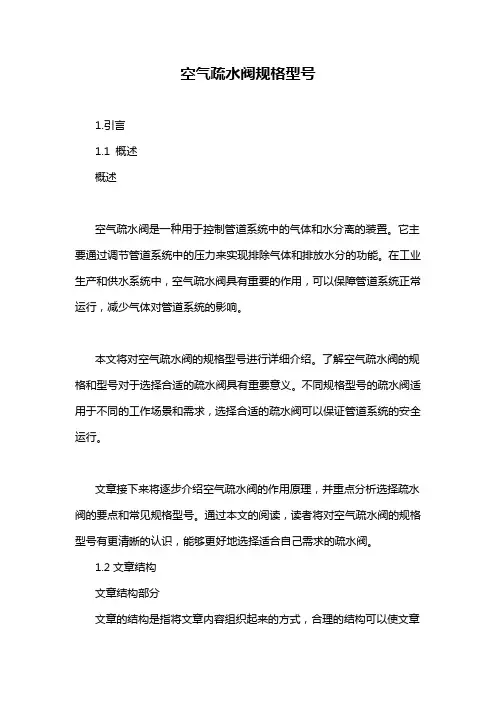

空气疏水阀规格型号1.引言1.1 概述概述空气疏水阀是一种用于控制管道系统中的气体和水分离的装置。

它主要通过调节管道系统中的压力来实现排除气体和排放水分的功能。

在工业生产和供水系统中，空气疏水阀具有重要的作用，可以保障管道系统正常运行，减少气体对管道系统的影响。

本文将对空气疏水阀的规格型号进行详细介绍。

了解空气疏水阀的规格和型号对于选择合适的疏水阀具有重要意义。

不同规格型号的疏水阀适用于不同的工作场景和需求，选择合适的疏水阀可以保证管道系统的安全运行。

文章接下来将逐步介绍空气疏水阀的作用原理，并重点分析选择疏水阀的要点和常见规格型号。

通过本文的阅读，读者将对空气疏水阀的规格型号有更清晰的认识，能够更好地选择适合自己需求的疏水阀。

1.2文章结构文章结构部分文章的结构是指将文章内容组织起来的方式，合理的结构可以使文章逻辑清晰、层次分明。

本篇文章将按照以下结构来展开内容：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 空气疏水阀的作用2.2 空气疏水阀的原理3. 结论3.1 空气疏水阀的选择要点3.2 空气疏水阀的常见规格型号在引言部分，我们将介绍空气疏水阀的概述，以及本文的结构和目的。

然后，在正文部分，我们将详细探讨空气疏水阀的作用和原理。

最后，在结论部分，我们将提供选择空气疏水阀的要点，并列举一些常见的规格型号。

通过这样的结构安排，读者可以清晰地了解空气疏水阀的相关知识，从而更好地理解文章的主题和内容。

结构的清晰与合理为文章的阅读和理解提供了良好的导引。

1.3 目的目的部分旨在阐述本文的写作目的，即为读者提供关于空气疏水阀规格型号的相关知识和信息，并帮助读者更好地了解和选择适合自己需求的空气疏水阀。

具体目的如下：1) 提供背景知识：介绍空气疏水阀的基本概念、作用和原理，为读者建立基础理解，使其能够全面了解空气疏水阀的作用和工作原理。

2) 引导选购：介绍空气疏水阀的选择要点，包括结构设计、使用环境、规格参数等方面的考虑因素，帮助读者在购买时能够根据实际需求进行合理选择。

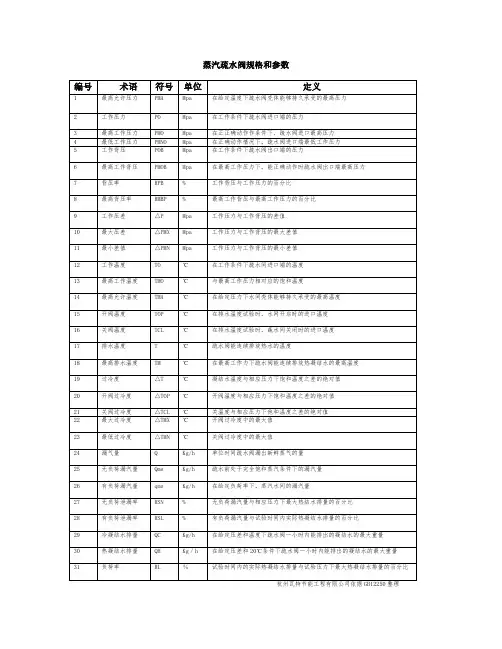

蒸汽疏水阀规格和参数编号术语符号单位定义1 最高允许压力PMA Mpa 在给定温度下疏水阀壳体能够持久承受的最高压力2 工作压力PO Mpa 在工作条件下疏水阀进口端的压力3 最高工作压力PMO Mpa 在正正确动作作条件下、疏水阀进口最高压力4 最低工作压力PMNO Mpa 在正确动作情况下，疏水阀进口端最低工作压力5 工作背压POB Mpa 在工作条件下疏水阀出口端的压力6 最高工作背压PMOB Mpa 在最高工作压力下，能正确动作时疏水阀出口端最高压力7 背压率RPB % 工作背压与工作压力的百分比8 最高背压率RMBP % 最高工作背压与最高工作压力的百分比9 工作压差△P Mpa 工作压力与工作背压的差值10 最大压差△PMX Mpa 工作压力与工作背压的最大差值11 最小差值△PMN Mpa 工作压力与工作背压的最小差值12 工作温度TO ℃在工作条件下疏水间进口端的温度13 最高工作温度TMO ℃与最高工作压力相对应的饱和温度14 最高允许温度TMA ℃在给定压力下水间壳体能够持久承受的最高温度15 开阀温度TOP ℃在排水温度试验时，水网开启时的进口温度16 关阀温度TCL ℃在排水温度试验时，蔬水间关闭时的进口温度17 排水温度T ℃疏水阀能连续排放热水的温度18 最高排水温度TM ℃在最高工作力下疏水阀能连续排放热凝结水的最高温度19 过冷度△T℃凝结水温度与相应压力下饱和温度之差的绝对值20 开阀过冷度△TOP℃开阀温度与相应压力下饱和温度之差的绝对值21 关阀过冷度△TCL℃关温度与相应压力下他和温度之差的绝对值22 最大过冷度△TMX℃开阀过冷度中的最大值23 最低过冷度△TMN℃关阀过冷度中的最大值24 漏气量Q Kg/h 单位时间疏水阀漏出新鲜蒸气的量25 无负荷漏汽量Qms Kg/h 疏水前处于完全饱和蒸汽条件下的漏汽量26 有负荷漏汽量qms Kg/h 在给定负荷率下，蒸汽水间的漏汽量27 无负荷泄漏率RSN % 无负荷漏汽量与相应压力下最大热结水排量的百分比28 有负荷泄漏率RSL % 有负荷漏汽量与试验时间内实际热凝结水排量的百分比29 冷凝结水排量QC Kg/h 在给定压差和温度下疏水阀一小时内能排出的凝结水的最大重量30 热凝结水排量QH Kg／h 在给定压差和20℃条件下疏水阀一小时内能排出的凝结水的最大重量31 负荷率RL ％试验时间内的实际热凝结水排量与试验压力下最大热凝结水排量的百分比杭州瓦特节能工程有限公司依据GB12250整理。

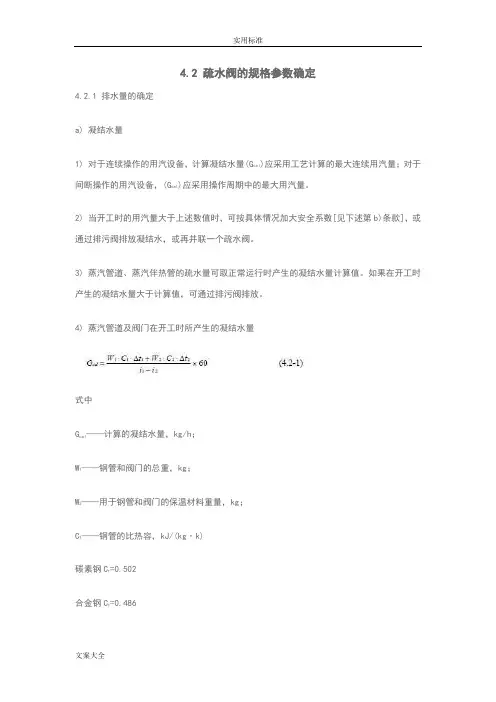

4.2 疏水阀的规格参数确定4.2.1 排水量的确定a) 凝结水量1) 对于连续操作的用汽设备，计算凝结水量(G cal)应采用工艺计算的最大连续用汽量；对于间断操作的用汽设备，(G cal)应采用操作周期中的最大用汽量。

2) 当开工时的用汽量大于上述数值时，可按具体情况加大安全系数[见下述第b)条款]，或通过排污阀排放凝结水，或再并联一个疏水阀。

3) 蒸汽管道、蒸汽伴热管的疏水量可取正常运行时产生的凝结水量计算值。

如果在开工时产生的凝结水量大于计算值，可通过排污阀排放。

4) 蒸汽管道及阀门在开工时所产生的凝结水量式中G cal——计算的凝结水量，kg/h；W1——钢管和阀门的总重，kg；W2——用于钢管和阀门的保温材料重量，kg；C1——钢管的比热容，kJ/(kg·k)碳素钢C1=0.502合金钢C1=0.486C2——保温材料的比热容，kJ/(kg·k)或取C2=0.837Δt1——管材的升温速度，℃/min一般取△t1=5℃/minΔt2——保温材料的升温速度，℃/min一般取Δt2=Δt1/2i1——工作条件下过热蒸汽的焓或饱和蒸汽的焓，kJ/kg；i2——工作条件下饱和水的焓，kJ/kg。

5) 正常工作时蒸汽管道的凝结水量：式中Q——蒸汽管道散热量，kJ/h；G cal、i1、i2同式(4.2-1)。

6) 表4.2-1 为蒸汽伴管用汽量的经验数值。

b) 安全系数由于疏水阀最大排水能力是按照连续正常排水测得的，计算求得的设备或管道凝结水应乘以安全系数(n)。

安全系数受下列因素影响：1) 疏水阀的操作特性；2) 估计或计算凝结水量的准确性；3) 疏水阀的进出口压力。

如果凝结水量及压力条件可以准确确定，安全系数可以取小一些，以避免选用大尺寸的疏水阀，否则操作效率低，背压不正常，会降低使用寿命。

安全系数(n)的推荐值见表4.2-2。

c) 需要的排水量计算的排水量(G cal)乘以安全系数(n)为需要的排水量(Gr)，以此作为选择疏水阀的依据。

疏水阀说明书相关统计数字显示，一些地区、行业投资增长过快。

一季度，城镇固定资产投资同比增长29.8%，分地区看，全国投资增幅超过35%的省份有16个；分产业看，第二产业比重继续增加，第三产业比重有所下降；分行业看，制造业30个行业中，投资增幅超过40%的有16个。

在投资加快的同时，部分行业产能过剩的压力继续加大。

从钢铁行业看，虽然产量上升，但一季度钢铁行业销售收入同比仅增长6.3%，利润下降57.1%，亏损企业亏损额同比上升1.3倍。

3月以后钢一、产品[疏水阀]的详细资料：产品名称：钟形浮子式疏水阀产品特点：对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。

无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久。

二、特点及性能：1、对凝结水的发生量适应性强．即可间歇排放．叉可连续排放。

2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞．关闭十分可靠，寿命长久3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。

4、背压率高。

(9 0％)。

5、汽水分离可靠(水汽经u型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。

6、敝口形的浮子抗水击。

吊桶上设有溢出排气孔．可有效防止蒸汽汽锁、空气气堵现象。

(非凝结性的高温空气也可排除)。

三、用途：用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。

超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。

全不锈钢的Esu5型专为食品工业、医院用汽设备制造。

四、耐磨损的SCCV关闭方式：SCCV姜．闭系统是自动定心，自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写．下同。

该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。

过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀完全关闭。

阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。

装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

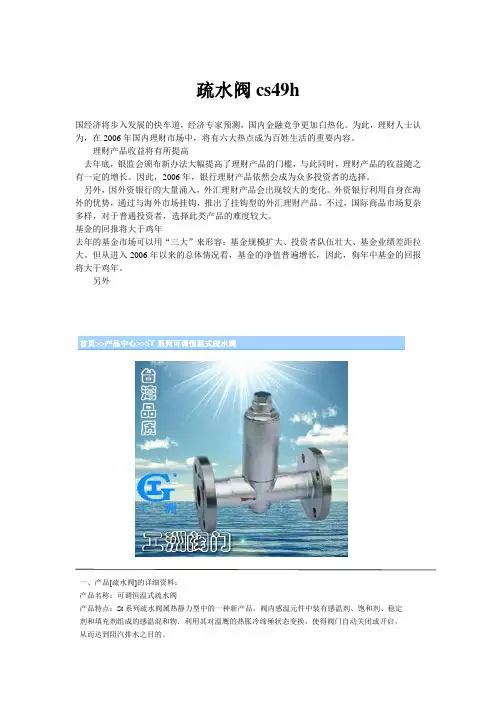

疏水阀cs49h国经济将步入发展的快车道，经济专家预测，国内金融竞争更加白热化。

为此，理财人士认为，在2006年国内理财市场中，将有六大热点成为百姓生活的重要内容。

理财产品收益将有所提高去年底，银监会颁布新办法大幅提高了理财产品的门槛，与此同时，理财产品的收益随之有一定的增长。

因此，2006年，银行理财产品依然会成为众多投资者的选择。

另外，因外资银行的大量涌入，外汇理财产品会出现较大的变化。

外资银行利用自身在海外的优势，通过与海外市场挂钩，推出了挂钩型的外汇理财产品。

不过，国际商品市场复杂多样，对于普通投资者，选择此类产品的难度较大。

基金的回报将大于鸡年去年的基金市场可以用“三大”来形容：基金规模扩大、投资者队伍壮大、基金业绩差距拉大。

但从进入2006年以来的总体情况看，基金的净值普遍增长，因此，狗年中基金的回报将大于鸡年。

另外首页>>产品中心>>ST系列可调恒温式疏水阀一、产品[疏水阀]的详细资料：产品名称：可调恒温式疏水阀产品特点：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

二、结构原理：St系列疏水阀属热静力型中的一种新产品。

阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节三、主要技术参数：1、公称压力PN：0 8、1 0、1 6、2 5、4 0MPa2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm3、排水温度：A组65～1 00℃B组95～1 35℃C组1 30～1 65℃4、漏气率：0 5％以下5、寿命1 0000小时以上6、使用温度：80～450℃7、连接万式三种：l、ST为螺纹角式2、STB为螺纹直通带过滤器3、STC为法兰直通带过滤器四、ST系列可调恒温式疏水阀主要外型及连接尺寸：型号（DN）外形尺寸最大排量型号（DN）外形尺寸最大排量T/h法兰外径D 长L 高H 长L 高HST8-15 120 65 1.4 STB16-1590 150 3.0 -ST8-20 120 65 3.0 STB16-2100 150 4.0 -ST8-25 130 70 4.0 STB16-25120 165 5.0 -ST16-15 120 65 3.0 STB10-4140 185 9.0 -订货须知：一、①ST系列可调恒温式疏水阀产品名称与型号②ST系列可调恒温式疏水阀口径③ST系列可调恒温式疏水阀是否带附件二、若已经由设计单位选定公司的ST系列可调恒温式疏水阀型号，请按ST 系列可调恒温式疏水阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：疏水阀热动力式蒸汽疏水阀CS14F液体膨胀式疏水阀恒温疏水阀双金属片式疏水阀可调双金属片式蒸汽疏水阀可调温度蒸汽疏水阀钟形浮球式疏水阀ES8B钟形浮子式疏水阀不锈钢疏水阀疏水调节阀疏水阀>>可调恒温式疏水阀>>可调恒温式蒸汽疏水阀产品名称：可调恒温式蒸汽疏水阀产品型号：ST-16C产品口径：DN15～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

疏水阀选型指南范文疏水阀是一种用于控制管道中液体流动的设备，主要用于排除管道中的凝结水和冷凝水，以保持管道的正常运行。

根据不同的工作原理和应用场景，疏水阀有多种不同的类型和选型指南。

本文将详细介绍疏水阀的选型指南，包括工作原理、分类、选型参数和注意事项等方面，以帮助读者更好地选择适合自己需求的疏水阀。

一、工作原理疏水阀的工作原理是利用流体的压力差，在一定的工作条件下将管道中的凝结水和冷凝水排出。

疏水阀通常由阀体、阀芯和控制装置等组成。

当管道中积聚了一定的凝结水或冷凝水时，疏水阀的控制装置感知到积水情况，通过开启或关闭阀芯来实现排水的目的。

不同类型的疏水阀有不同的控制装置和工作原理，如浮球式、浮子式、磁簧式、液位控制式等。

二、分类疏水阀的分类主要有以下几种类型：1.浮球式疏水阀：通过浮球的浮沉来控制阀芯的开启和关闭，适用于中小型管道系统。

2.浮子式疏水阀：通过浮子的浮沉来控制阀芯的开启和关闭，适用于大型管道系统。

3.磁簧式疏水阀：通过磁簧的吸附力来控制阀芯的开启和关闭，适用于高温高压的工况。

4.液位控制式疏水阀：通过液位控制器感知液位的高低来控制阀芯的开启和关闭，适用于需要精确控制的工况。

三、选型参数选择合适的疏水阀需要考虑以下几个重要的选型参数：1.工作压力：疏水阀的工作压力应与管道系统的工作压力相匹配，一般要比管道系统的最高工作压力略高一些。

2.工作温度：疏水阀的工作温度应与管道系统的工作温度相匹配，一般要比管道系统的最高工作温度略高一些。

3.排水能力：疏水阀的排水能力决定了它能否有效地排除管道中的凝结水和冷凝水。

排水能力应根据管道系统的需求进行合理选择。

4.材质选择：疏水阀的材质应根据管道介质的性质选择，一般常用的材质有铸铁、铸钢、不锈钢等。

5.安装方式：疏水阀的安装方式可以是立式安装、卧式安装或侧式安装，应根据实际情况选择合适的安装方式。

四、注意事项在选择和使用疏水阀时，还需要注意以下几个方面：1.合理确定疏水阀的数量和位置，以确保管道系统的正常排水。

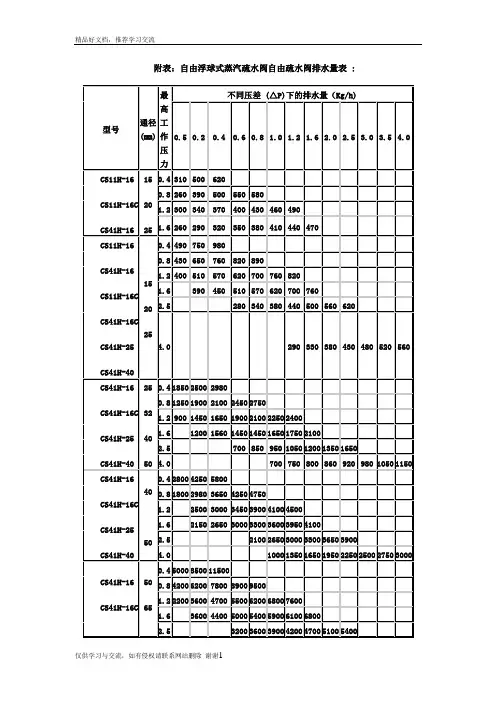

附表：自由浮球式蒸汽疏水阀自由疏水阀排水量表 :目前，现有的机械型疏水阀是立式自由浮球式蒸汽疏水阀，垂直安装；疏水阀在开车时整个工作过程中，都连续有着凝结水的排出，可能是疏水阀排放能量不够，造成凝结水不能及时排出，降低了加热设备的热效率，耗汽量加大，能耗损失大，不利成本控制和提高经济效益。
