风机盘管知识要点

风机盘管接线方法、故障和安装攻略，全在这里了~~一、风机盘管分类与特点介绍风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

按结构形式分：立式、卧式、壁挂式、卡式等；按安装方式分：明装和暗装；按进水方式分：左式和右式。

壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。

立式卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。

国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。

低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。

原理及安装1、风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。

简单控制：使用三速开关直接手动控制风机的三速转换与启停。

温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。

或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。

接管图二、常见问题及解决方法1、空调风口没风故障处理：1.1、检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。

1.2、检查电机运转速度是否正常。

风机盘管技术要求1.基本技术参数及要求1.1盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。

1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。

(须提供测试报告)1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。

1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。

风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。

电机应选用三种速度可调节的永久性电容电机，达到节电的效果。

三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。

1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。

1.6高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。

1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。

1.8风机轴承采用无油润滑滚动轴承。

1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。

1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。

结构应体积小且薄，外型简洁。

1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。

1.12表冷器能完全满足技术表所规定的技术要求。

表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。

表冷器进行水压试验，在下列条件时无泄漏：2.5±0.02Mpa，保压时间不小于3Min。

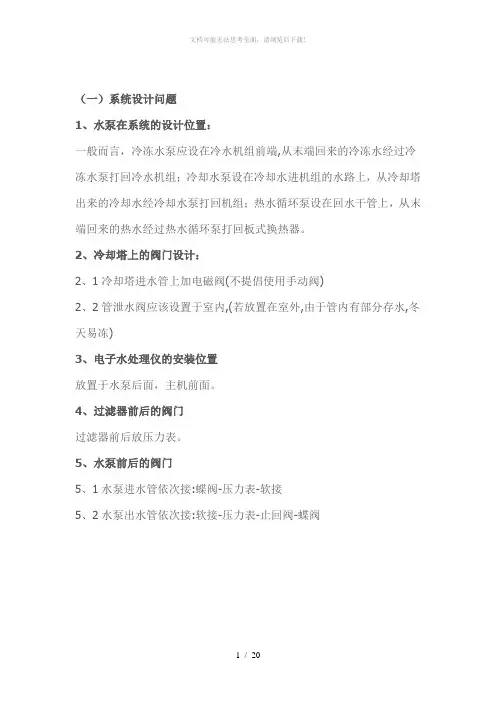

（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。

4、过滤器前后的阀门过滤器前后放压力表。

5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分\集水器6、1分\集水器之间加电动压差旁通阀和旁通管(管径一般取DN50) 6、2集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。

8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。

制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。

（二）、水路设计问题点汇总欢迎加入暖通空调行业新型社区，与20万暖通工程师一起交流：/invite.php?u=2&c=051b5f580d8a8bd7问题点一：水管的坡度要合理1、水平支、干管，沿水流方向应保持不小于0.002的坡度；2、机组水盘的泄水支管坡度不宜小于0.01。

3、因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。

问题点二：冷凝水干管的设计1、冷凝水应就近排放，一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热力补偿可以利用弯头自然补偿，不足时也可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。

风机盘管方案1. 引言风机盘管是一种常见的空调系统，通常用于商业和办公建筑中。

它通过空气循环和水循环，提供冷暖风，实现空调调节和舒适环境。

本文将介绍风机盘管的基本原理、设计要点和适用场景，以帮助读者更好地了解和应用风机盘管系统。

2. 风机盘管的基本原理风机盘管系统由风机、盘管和控制系统组成。

其基本工作原理是通过风机将室内空气引入盘管内，经过冷却或加热处理后，再通过风机将处理后的空气送回室内。

盘管可以根据需要进行冷却或加热，使用水循环进行能量传递。

控制系统则负责监测和调节系统的温度、湿度和风速等参数，以实现舒适的室内环境。

3. 风机盘管的设计要点3.1. 风机选择在设计风机盘管系统时，需要选择适合空调负荷的风机。

风机的选型应考虑室内空间大小、风扇效率、噪音产生和废气排放等因素。

根据需要，可以选择离心风机、轴流风机或混流风机。

3.2. 盘管选择盘管是风机盘管系统中的关键组件。

根据需要，可以选择冷却盘管、加热盘管或冷暖两用盘管。

同时，需要考虑盘管的材质、换热效率和防腐蚀性能。

常见的盘管材料有铝合金、不锈钢和镀锌钢等。

3.3. 控制系统设计控制系统对风机盘管系统的运行和调节起着重要作用。

设计控制系统时，需要考虑温度、湿度、风速和空气质量等参数的监测和调节。

可以选用温度传感器、湿度传感器和CO2传感器等设备，并结合自动控制系统实现智能化的调节和运行。

3.4. 管道布局和维护在风机盘管系统的设计中，管道布局需要合理安排，以保证空气流动的顺畅和热量传递的高效性。

同时，需要对风机和盘管进行定期维护和清洁，以确保系统的正常运行和长寿命。

4. 风机盘管的适用场景风机盘管系统适用于各种商业和办公建筑场所，如写字楼、购物中心、酒店和会议中心等。

其优势在于灵活性强、节能高效、安装方便和成本较低。

同时，风机盘管系统还可作为中央空调系统或局部空调系统的部分解决方案。

5. 结论风机盘管是一种常用的空调系统，通过风机、盘管和控制系统的配合工作，实现了舒适的室内环境调节。

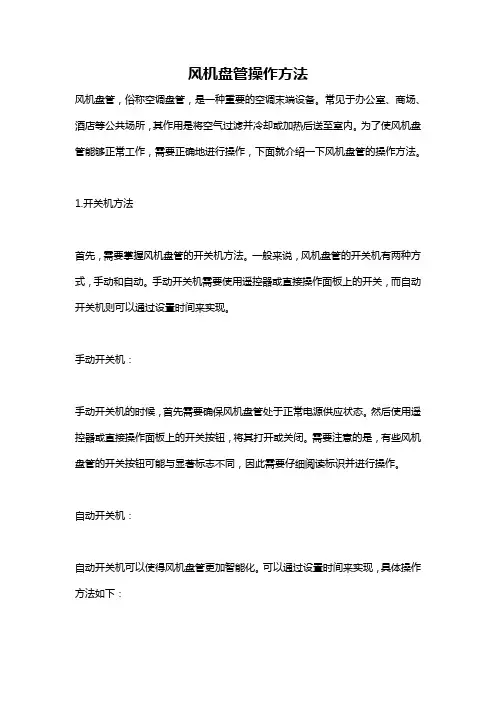

风机盘管操作方法风机盘管，俗称空调盘管，是一种重要的空调末端设备。

常见于办公室、商场、酒店等公共场所，其作用是将空气过滤并冷却或加热后送至室内。

为了使风机盘管能够正常工作，需要正确地进行操作，下面就介绍一下风机盘管的操作方法。

1.开关机方法首先，需要掌握风机盘管的开关机方法。

一般来说，风机盘管的开关机有两种方式，手动和自动。

手动开关机需要使用遥控器或直接操作面板上的开关，而自动开关机则可以通过设置时间来实现。

手动开关机：手动开关机的时候，首先需要确保风机盘管处于正常电源供应状态。

然后使用遥控器或直接操作面板上的开关按钮，将其打开或关闭。

需要注意的是，有些风机盘管的开关按钮可能与显著标志不同，因此需要仔细阅读标识并进行操作。

自动开关机：自动开关机可以使得风机盘管更加智能化。

可以通过设置时间来实现，具体操作方法如下：（1）找到遥控器上的“计时器”按钮。

按下后可以看到设定时间和开机、关机的选项。

（2）使用“+”和“-”按钮来设定时间。

例如，设定开机时间为上午9点，关机时间为下午5点，则需要设置两个时间点分别为9:00和17:00。

（3）设置完毕后，按下“计时器”按钮即可完成设置。

风机盘管会根据设定时间自动开启和关闭。

2.温度调节方法除了开关机外，调节温度也是使用风机盘管的基本操作。

风机盘管一般具有制冷和制热的功能，可以根据实际需要调整温度。

常见的调节方法有两种：手动和自动。

手动调节温度：手动调节温度的方法很简单，只需要使用遥控器或直接操作面板上的温度调节按钮即可。

在制冷模式下，调节为低温，制热模式下，调节为高温。

一般情况下，温度范围在16到30度之间，根据实际需要进行调整即可。

自动调节温度：自动调节温度可以将风机盘管的温度调节更加智能化。

可以通过设置温度上限和下限来实现，具体方法如下：（1）找到遥控器上的“模式”按钮。

按下后可以看到“自动”、“制冷”、“制热”等选项。

（2）选择“自动”模式，并设定好温度上限和下限。

全面了解风机盘管风机盘管的原理、形式风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）一、风机盘管工作原理。

二、风机盘管接线。

风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。

其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。

由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。

工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。

中央空调系统的典型制冷运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制冷时，典型的制冷时热量转移过程如下：⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。

空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体污染了环境。

中央空调系统制热运行过程中央空调系统运行的过程实质上是热量转移的过程。

中央空调制热时，典型的制热时热量转移过程如下：（1）管道煤气在锅炉中间燃烧加热水产生蒸汽热，（2）由管道输送至板交，热量经板交转移到热水管路中；（3）再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。

一、风机盘管如何选型风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：一、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。

二、根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。

二、风机盘管的选型注意事项1、冷量冷量不足是目前用户投诉最多的一个问题。

造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭,自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。

因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。

2、风量如何考虑盘管的风量是一个问题。

国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。

实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。

这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数,有利于提高空调精度及舒适性。

同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。

3、外余压目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为O的条件下进行。

而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。

有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。

因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。

4、噪音这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。

鑫舍设备安装工程XX设计部什么是风机盘管风机盘管是空调系统常用的末端设备，通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内，使室内温度降低或升高，以满足人们的舒适性需求。

图为不带回风箱1、风机盘管的组成由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。

2、风机盘管的工作原理机组内不断的再循环所在房间或室外的空气，使空气通过冷水〔热水〕盘管后被冷却〔加热〕，以保持房间温度的恒定。

通常，新风通过新风机组处理后送入室内，以满足空调房间新风量的需求。

3、风机盘管的类别和型号风机盘管按形式分可分为卧式安装、卧式明装、立式暗装、立式明装、卡式五种。

按有无冷凝水泵可分为普通型和豪华型。

按照排管数量可分为：两排管和三排管。

注：风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般两排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。

铜管根数越多，制冷效果越好。

按制式可分为两管制和四管制。

两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热。

四管制：多用于一些比拟豪华的场所，可以同时走冷水和热水，即可以根据需要有的房间制冷、有的房间取暖。

左右式判断方式：面对风机盘管出风口，冷热媒进出水管在左侧即为左式，反之为右式。

风机盘管的规格型号及简易设计1、确定风盘型号：风机盘管请参考厂家的产品型号，注意盘管的排管数量和接收方式。

当较大规格的风机盘管2、风盘接收管径：3、风盘冷凝水接收管径：风机盘管的安装1、根本常识（1）室内风机盘管要水平安装。

（2）用直径Φ10mm吊杆吊装，吊杆做防锈处理，与内机的固定螺母紧固不松动。

（3）吊装位置符合室内空气循环和图纸要求，与楼板之间要有一定的间距。

（4）使用分集水器的安装方式：水模块与分水器之间主管采用Φ40或者Φ32的PPR管，分集水器与风机盘管之间使用铝塑管连接，流量分配均匀不易发生泄漏。

水压试验压力0.6Mpa 保持2小时无泄漏。
