【暖通空调知识】风机盘管的选型与布置

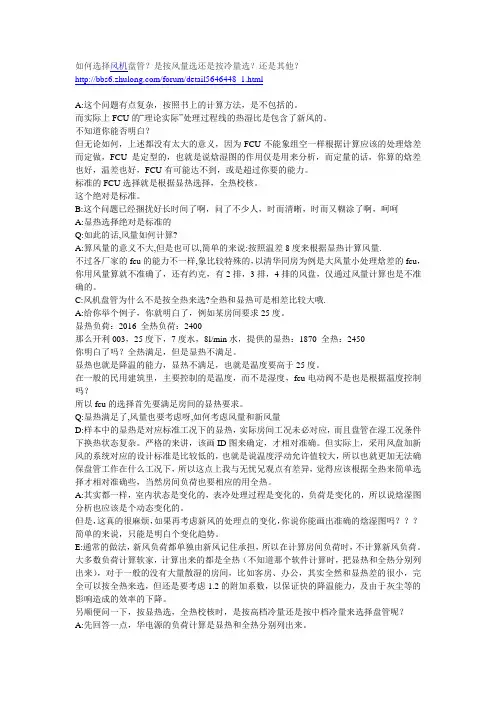

如何选择风机盘管？是按风量选还是按冷量选？还是其他？/forum/detail5646448_1.htmlA:这个问题有点复杂，按照书上的计算方法，是不包括的。

而实际上FCU的“理论实际”处理过程线的热湿比是包含了新风的。

不知道你能否明白？但无论如何，上述都没有太大的意义，因为FCU不能象组空一样根据计算应该的处理焓差而定做，FCU是定型的，也就是说焓湿图的作用仅是用来分析，而定量的话，你算的焓差也好，温差也好，FCU有可能达不到，或是超过你要的能力。

标准的FCU选择就是根据显热选择，全热校核。

这个绝对是标准。

B:这个问题已经捆扰好长时间了啊，问了不少人，时而清晰，时而又糊涂了啊，呵呵A:显热选择绝对是标准的Q:如此的话,风量如何计算?A:算风量的意义不大,但是也可以,简单的来说:按照温差8度来根据显热计算风量.不过各厂家的fcu的能力不一样,象比较特殊的，以清华同房为例是大风量小处理焓差的fcu，你用风量算就不准确了，还有约克，有2排，3排，4排的风盘，仅通过风量计算也是不准确的。

C:风机盘管为什么不是按全热来选?全热和显热可是相差比较大哦.A:给你举个例子，你就明白了，例如某房间要求25度。

显热负荷：2016 全热负荷：2400那么开利003，25度下，7度水，8l/min水，提供的显热：1870 全热：2450你明白了吗？全热满足，但是显热不满足。

显热也就是降温的能力，显热不满足，也就是温度要高于25度。

在一般的民用建筑里，主要控制的是温度，而不是湿度，fcu电动阀不是也是根据温度控制吗？所以fcu的选择首先要满足房间的显热要求。

Q:显热满足了,风量也要考虑呀,如何考虑风量和新风量D:样本中的显热是对应标准工况下的显热，实际房间工况未必对应，而且盘管在湿工况条件下换热状态复杂。

严格的来讲，该画ID图来确定，才相对准确。

但实际上，采用风盘加新风的系统对应的设计标准是比较低的，也就是说温度浮动允许值较大，所以也就更加无法确保盘管工作在什么工况下，所以这点上我与无忧兄观点有差异，觉得应该根据全热来简单选择才相对准确些，当然房间负荷也要相应的用全热。

空调设计中风机盘管的选型摘要：本文通过阐述风机盘管的类型及特性，针对空调设计中如何合理选用风机盘管，达到预期的空调效果，提出一些建议。

关键词：风机盘管；负荷；风量；气流组织Abstract: this paper explains the fan coil types and characteristics, in view of the air conditioning design how to reasonable choice fan coil, to achieve the expected effect of air conditioning, and put forward some Suggestions.Keywords: fan coil; Load; Air volume; Airflow organization1.1 风机盘管的组成风机盘管机组主要是由离心式或贯流式的通风机以及铜管穿肋片的传热管束组成。

风机盘管有两个主要的性能指标，即风量和热(冷)交换量。

风量由风机选型确定；热(冷)交换量则与盘管的传热面积、热(冷)媒的温度和流量以及经过盘管的空气温度和流速等因素有关。

风机盘管的传热管束是用直径较小的紫铜管穿上铝肋片，排成2至4排制成管束。

冷热水在管内为蛇形往复流动，空气在管外肋片间穿行，同时被加热或冷却。

1.2 风机盘管的分类风机盘管按机外静压可分为标准型和高静压型；按换热盘管排数可分为2 排管、3 排管和4 排管；按结构类型可分为立式、卧式、立柱式和顶棚式；按安装形式可分为明装、暗装，其风量在250～2 500 m3/ h 范围内。

1.3 风机盘管的特点风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要特点如下：一、工况调节灵活。

风机盘管的风量分为高、中、低三档，并且水路系统可根据用户室温设定情况，采取冷（热）水自动控制调节阀调节通过风机盘管的水量或水温，从而达到各房间独立调节室温，以满足不同空调使用客户的需求。

中央空调风机盘管选型方法大公开
风机盘管是中央空调的末端设备，风机盘管选型能否合理关系到中央空调的运用效果以及系统节能性，作为中央空调系统重要一局部，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。

风机盘管选型步骤
风机盘管选型第一步：明白所选用机组的型式、规格、风口位置等请求。

在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。

在大多数状况下，盘管有足够的潜热容量，可满足设计需求。

如运用室外空气则相应修整其负荷及计算公式：水温升(℃)=空气温升(℃db)。

制热：通常按制冷选用的机组，供暖才能是足够的，回热量是依照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷()，进风温度(℃)。

制冷：室内预热制冷负荷()，室内总热制冷负荷()，进风温度(℃db/℃wb)，进水温度(℃)，风量()。

风机盘管选型第二步：肯定机组规格、水量、所需水温及压降等参数。

明白风机电动机轴承能否采用含油或不含油轴泵，若选用不含油轴泵，运用中一向内按规则定期加油。

明白所选用机组的接水管左出或右出方向(与管道布置等有关)。

冬季通热水，水温普通不超越60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力削弱，影响传热。

留意出水的保温措施，以免夏季运用时产生凝露，污损室内建筑物。

机组盘管最高处设置放气阀。

风机盘管选型比拟简单，而且风机盘管价钱也不贵，维修也比拟便当，但是选择适宜的风机盘管无疑能够为中央空调系统运转如虎添翼，让家居生活如鱼得水。

风机盘管选型原则1. 引言风机盘管是一种常见的中央空调系统中的组件，主要负责空气循环和调节室内温度。

在选择风机盘管时，需要考虑多个因素，包括制冷/制热能力、空气流量、噪音水平等。

本文将介绍风机盘管的选型原则，帮助读者了解如何选择适合的风机盘管。

2. 制冷/制热能力制冷/制热能力是选择风机盘管时最重要的考虑因素之一。

它直接影响到盘管的冷却或加热效果。

通常，制冷/制热能力通过单位时间内传热或制冷能力来衡量，单位为千瓦（KW）。

在选择风机盘管时，需要根据所需的制冷/制热能力来确定适当的型号。

3. 空气流量空气流量是指单位时间内通过风机盘管的空气量，通常以立方米/小时（m³/h）来衡量。

选择适当的空气流量是确保空气循环良好和室内均匀供暖的关键。

低空气流量可能导致室内温度不均匀，而高空气流量则可能导致能耗过高。

因此，在选型时需要根据房间的大小和所需的空气流动量考虑适当的风机盘管型号。

4. 噪音水平噪音水平是选择风机盘管时需考虑的重要因素之一。

盘管的噪音主要来自于风机和制冷系统的运行。

过高的噪音可能对居住者的生活和休息造成干扰。

因此，在选择盘管时应注意其噪音水平。

通常，制造商会提供噪音等级指标，如分贝（dB）。

建议选择噪音水平较低的风机盘管，以提供更舒适的室内环境。

5. 能效比能效比是一个衡量设备能效的指标，通常用制冷/制热能力和耗电量之比来表示。

能效比越高，设备的能效就越好。

在选择盘管时，可以参考其能效比来评估其能源消耗情况。

此外，一些盘管可能具有额外的能效改进功能，如能耗监测和自动调节等。

这些功能可以帮助用户更好地管理能源消耗和降低运营成本。

6. 适用场景不同的风机盘管适用于不同的场景。

例如，一些盘管适合于办公室或商业建筑，而其他盘管则更适合于住宅使用。

在选择盘管时，需要考虑场景的具体要求，包括空调需求，空间限制和使用环境等。

因此，在选型前，建议与专业人员协商，以确保选择的盘管完全符合特定场景的需求。

风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。

电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

它通过改变水流量来调节、控制室内温度，是一种经济节能产品。

Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。

盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。

机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。

对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合国标规定。

额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。

风机盘管选型，看这篇就够了一、风机盘管介绍风机盘管是空气源热泵理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。

风机盘管是热泵系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。

二、空调系统分类（一）根据介质的形式分类1、氟系统2、水系统3、风系统4、气—水系统5、各系统之间的对比（二）根据送风温度分类1、水1）低温2）常温3）高温2、风1）低温2）常温（三）按照空气处理设备的位置分类1、集中系统2、半集中系统3、分散系统4、各系统之间的对比（四）按照集中处理空气的来源分类1、封闭系统2、直流系统3、混合系统4、各系统之间的对比（五）根据风速分类1、低速2、高速（六）根据设备安装形式分类1、明装2、暗装三、风机盘管选型（一）风机盘管的分类：风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管的形式有立式和卧式两种；安装形式为明装和暗装两种；按其出风方式可分为顶出风、斜出风和前出风三种；按其进水方式可分为左进水、右进水和后进水三种。

立式和卧式之分主要是对暗装风机而言．目的我国生产的明装风机盘管一般都是立式的。

它主要安装在窗台下，使用比较普遍。

卧式暗装风机盘管是将立式暗装卧放，在结构上与立式有较多差异。

卧式暗装风机盘管通常吊装在房间天棚上，冷风自上而下，回风口设在天棚另一端。

立式明装风机盘管明装和暗装是按风机盘管结构型式来分的。

明装是将风机盘管放在室内可见部位，暗装是将风机盘管放在室内不可见部位，一般放在窗台下、大棚上或夹墙里。

风机盘管选择方法风机盘管是建筑物中常用的暖通设备，用于空气调节和热交换。

正确选择适合的风机盘管对于建筑物的舒适度和能源效率至关重要。

本文将介绍如何选择适合的风机盘管的方法和注意事项。

1. 确定设计需求在选择风机盘管之前，首先需要明确建筑物的空调系统的设计需求。

以下是需要考虑的关键因素：•建筑物的用途和面积：不同类型的建筑物对温度和湿度的需求不同。

例如，住宅、商业办公室和工业建筑的需求差异很大。

•设备的运行时间：建筑物的每天运行时间和每年运行时间都会影响到风机盘管的选择。

例如，商业建筑通常需要全天候运行，而住宅则需要根据居民的需求来调节。

•环境条件：建筑物所在地的气候条件、海拔高度、空气质量等因素也会影响风机盘管的选择。

•音量要求：某些场合对风机盘管的噪音要求非常高，因此需要选择低噪音运行的设备。

2. 选择合适的型号和规格根据建筑物的设计需求，接下来需要选择合适的风机盘管型号和规格。

以下是一些需要考虑的因素：•风量要求：根据建筑物的需求，计算所需要的送风、回风和新风的风量。

这将决定所选风机盘管的风机功率和风量调节性能。

•温度调节范围：确定建筑物所需的最低和最高温度范围，确保所选风机盘管具有适当的制冷和供暖性能。

•热交换效率：风机盘管的热交换效率会影响能源消耗和运行成本。

选择具有高效热交换器的设备可以提高能源利用效率。

•控制方式：确定所需的控制方式，例如手动控制、定时控制或自动控制。

选择具有相应控制功能的风机盘管。

•维护和保养：选择易于维护和保养的设备，可以减少运营成本和维修时间。

3. 参考厂家和产品可靠性在选择风机盘管时，可靠性是非常重要的考虑因素。

以下是一些参考厂家和产品可靠性的方法：•通过与相关行业专家和经销商进行咨询，了解厂家的声誉和产品质量。

•查阅产品说明书和规格表，了解产品的技术参数和性能指标。

特别注意产品的质保和售后服务政策。

•查找并比较不同厂家和产品的用户评价和反馈，了解实际使用情况和用户体验。

暖通空调安装工程中的风机盘管规范要求解析暖通空调系统是指通过空气或水等介质的流动来调节室内温湿度、新风量等环境参数的设备系统。

而其中的风机盘管作为空调系统中的重要组成部分，在安装过程中需要严格遵守相关规范要求，以确保系统的正常运行和使用效果。

一、风机盘管的选择与布置在暖通空调安装工程中，风机盘管的选择和布置应该符合以下规范要求：1. 功率选择：根据室内空间的大小和所需的冷、热负荷来选择适当的风机盘管功率。

在选择过程中，需要考虑室内的散热和送风需求，避免功率过大或过小造成能源浪费或无法满足需求的问题。

2. 布置位置：风机盘管的布置位置应符合建筑设计和空调系统的要求。

通常情况下，应将风机盘管安装在易于维护和操作的地方，同时要注意与其他设备和管道的合理配合，以保证系统的整体效果。

3. 通风要求：安装风机盘管时，需要确保其周围有足够的通风空间。

通风良好可以提高散热效果，减少设备的损耗，同时还能避免空气短路或热交换不充分的问题。

二、风机盘管的连接与维护在暖通空调安装工程中，风机盘管的连接和维护也是十分重要的。

以下是相关规范要求：1. 管道连接：风机盘管与冷热源之间的管道连接应符合相关的标准要求。

必须确保管道连接牢固、密封性好，以避免冷凝水或制冷剂的泄漏。

2. 绝缘处理：冷热源和风机盘管之间的管道应进行绝缘处理，以避免温度损失和能量浪费。

在安装过程中，需要选择合适的绝缘材料，并确保其质量符合标准。

3. 维护保养：风机盘管的维护保养应按照相关规范要求进行。

定期清洗风机盘管的表面和内部，清除积尘和杂物，保证系统的运行效率和空气质量。

三、风机盘管的运行与调试1. 运行测试：在安装完风机盘管后，需要进行系统的运行测试。

测试包括检查风机盘管的供电、控制和传感器等系统组件是否正常工作，并进行相关功能和性能的测试。

2. 调试配置：在系统测试通过后，需要进行调试配置。

调试包括设置各个控制参数、风量和温度等调节，确保系统能够在设计要求范围内正常运行。
