风机盘管入门经典

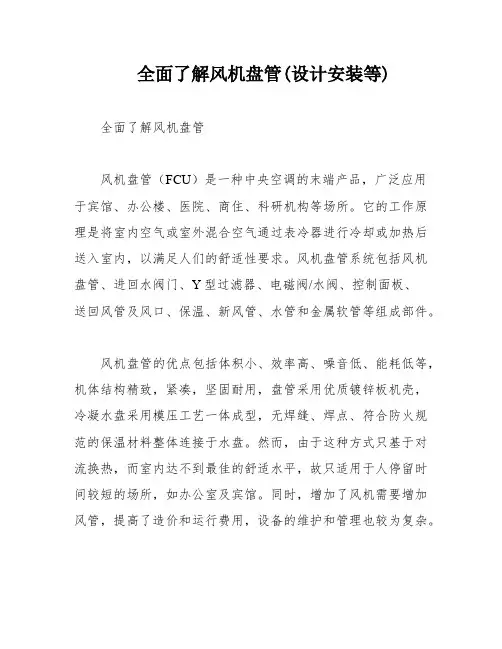

全面了解风机盘管(设计安装等) 全面了解风机盘管风机盘管（FCU）是一种中央空调的末端产品，广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。

它的工作原理是将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，以满足人们的舒适性要求。

风机盘管系统包括风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管和金属软管等组成部件。

风机盘管的优点包括体积小、效率高、噪音低、能耗低等，机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

然而，由于这种方式只基于对流换热，而室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如办公室及宾馆。

同时，增加了风机需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。

中央空调系统的典型制冷运行过程实质上是热量转移的过程。

制冷时，空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；制冷机耗能做功，把冷水中的热量转移到冷却水中；冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。

空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体污染了环境。

中央空调系统制热运行过程实质上也是热量转移的过程。

制热时，管道煤气在锅炉中间燃烧加热水产生蒸汽热；由管道输送至板交，热量经板交转移到热水管路中；再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。

空调在营造舒适小环境的同时，消耗大量能源和淡水。

风机盘管的工作及控制原理是依靠风机的强制作用，使空气通过盘管，机组内不断地再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个舒适的环境温度。

在半集中式空调系统中，风机盘管与新风机组相结合，实现更好的空气循环效果。

半集中式系统是同时具有集中处理与输配系统特点以及在空调房间末端装置（如风机盘管）对室内循环空气作局部处理的系统。

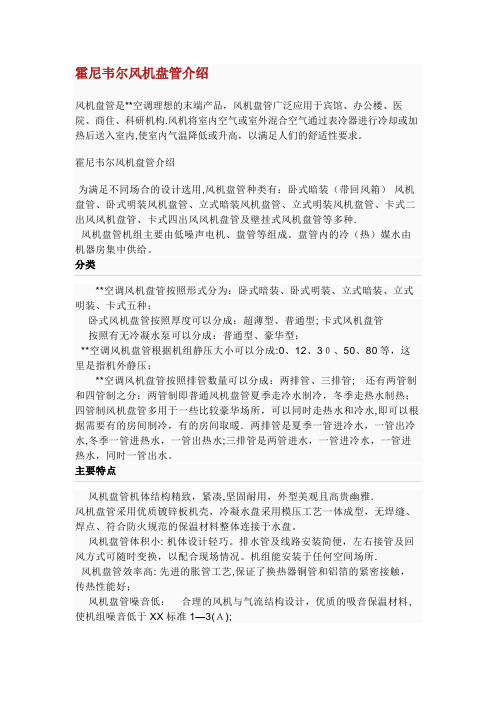

霍尼韦尔风机盘管介绍风机盘管是**空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构.风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内,使室内气温降低或升高，以满足人们的舒适性要求。

霍尼韦尔风机盘管介绍为满足不同场合的设计选用,风机盘管种类有：卧式暗装（带回风箱）风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种.风机盘管机组主要由低噪声电机、盘管等组成。

盘管内的冷（热）媒水由机器房集中供给。

分类**空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种；卧式风机盘管按照厚度可以分成：超薄型、普通型; 卡式风机盘管按照有无冷凝水泵可以分成：普通型、豪华型；**空调风机盘管根据机组静压大小可以分成:0、12、3０、50、80等，这里是指机外静压；**空调风机盘管按照排管数量可以分成：两排管、三排管;还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热；四管制风机盘管多用于一些比较豪华场所，可以同时走热水和冷水,即可以根据需要有的房间制冷，有的房间取暖．两排管是夏季一管进冷水，一管出冷水,冬季一管进热水，一管出热水;三排管是两管进水，一管进冷水，一管进热水，同时一管出水。

主要特点风机盘管机体结构精致，紧凑,坚固耐用，外型美观且高贵幽雅．风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

风机盘管体积小: 机体设计轻巧。

排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。

机组能安装于任何空间场所.风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触，传热性能好；风机盘管噪音低：合理的风机与气流结构设计，优质的吸音保温材料,使机组噪音低于XX标准1—3(Ａ);风机盘管能耗低: 风机与换热器合理匹配，三档可调风量，使风机用电最省。

第七章风机盘管1．概述风机盘管是一种将风机和表面式换热盘管组装在一起的装置，风机盘管加新风系统是中央空调的主要方式之一，因此风机盘管是空调设备的主要组成部分。

风机盘管的型式有卧式、立式等，通常与冷水机组（夏）或热水机组（冬）组成一个供冷或供热系统。

美的商用空调系列风机盘管是结合引进先进技术的基础上设计与制造的，采用工艺精良的镀锌钣金制作而成，超薄型设计，美观大方，占用空间小，易于安装，最大优点是避免了同类产品送风时温差过大给人体造成不舒适感，在保证足够制冷量的情况下，最大限度地降低送风温差，以保证人体的舒适感。

采用大风量的设计，可以使房间的循环换气次数增多，增加新鲜空气的流通量，同时使整个房间的温度场更加均匀。

采用先进材料和技术，运行时可有效地减少机器运转时的噪音，可广泛用于各大商场、医院、办公楼、酒店、机场等场所。

本公司的风机盘管主要分为超薄型及普通型两类，可针对客户作非标设计。

2、风机盘管型号表示方法例：FP-5WA-Z表示风量为500m3/h、卧式暗装型、左接管、薄型风机盘管机组。

3、参数表说明：1.以上技术性能是当机外静压为0Pa时的值；2.制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3.制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4.噪声值于全消声室中测定。

5.可为客户定制比FP-5WA-Z更小的风机盘管。

说明：1．以上技术性能是当机外静压为0Pa时的值；2．制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3．制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4．噪声值于全消声室中测定。

说明：1．以上技术性能是当机外静压为0Pa时的值；2．制冷能力测试条件为入口空气27DB℃/19.5WB℃，入水温度7℃，水温差5℃；3．制热能力测试条件为21DB℃，入水温度60℃，风量、水量与制冷时相同；4．噪声值于全消声室中测定。

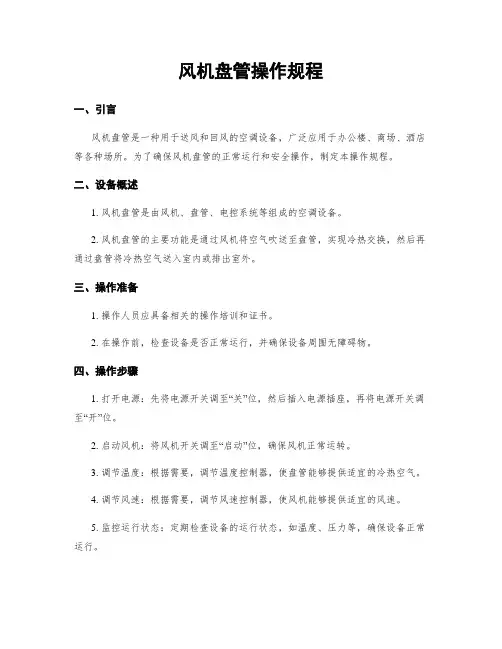

风机盘管操作规程引言概述：风机盘管是建筑物中常见的空调系统之一，它通过风机将空气吹入盘管中进行冷却或加热，然后再将处理后的空气送入室内。

为了确保风机盘管的正常运行和延长其使用寿命，制定了一系列的操作规程。

一、操作前的准备1.1 清洁检查：在操作风机盘管之前，需要对设备进行清洁检查，确保盘管表面干净，无堵塞或污垢。

1.2 电气检查：检查电气连接是否牢固，电源线是否完好，避免漏电或短路等安全隐患。

1.3 系统检查：检查风机盘管的各个部件是否正常运转，包括风机、盘管、控制面板等。

二、启动操作2.1 开机步骤：按照操作手册上的启动步骤，依次打开电源开关、风机开关和盘管启动按钮。

2.2 调整参数：根据室内温度和需求调整风机盘管的温度、风速等参数，保持室内舒适。

2.3 监控运行：启动后需密切监控风机盘管的运行情况，确保正常运转，及时处理异常情况。

三、使用注意事项3.1 温度控制：避免过高或过低的温度设置，保持在舒适范围内，避免浪费能源。

3.2 定期清洁：定期清洁风机盘管的表面和过滤器，确保空气流畅，避免影响空调效果。

3.3 避免过载：不要长时间连续使用风机盘管，避免过载损坏设备，定期休息。

四、故障处理4.1 常见故障：如风机停转、盘管漏水等常见故障，应及时关闭设备，排除故障。

4.2 专业维修：对于无法自行处理的故障，应及时联系专业维修人员进行处理，避免造成更大的损失。

4.3 记录维护：对于故障处理过程和维护记录应及时记录，以便日后参考和改进。

五、关闭操作5.1 关闭步骤：在使用完毕后，按照操作手册上的关闭步骤，依次关闭风机开关、盘管启动按钮和电源开关。

5.2 清洁维护：关闭后应对风机盘管进行清洁维护，确保设备干净整洁。

5.3 定期检查：定期检查风机盘管的运行情况，及时发现问题并进行处理，延长设备的使用寿命。

结语：风机盘管的操作规程对于保障设备正常运行、延长使用寿命至关重要。

遵循规程，定期维护和保养设备，可以确保空调系统的高效运行，提高室内舒适度，同时降低维修成本和故障率。

鑫舍设备安装工程XX设计部什么是风机盘管风机盘管是空调系统常用的末端设备，通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内，使室内温度降低或升高，以满足人们的舒适性需求。

图为不带回风箱1、风机盘管的组成由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。

2、风机盘管的工作原理机组内不断的再循环所在房间或室外的空气，使空气通过冷水〔热水〕盘管后被冷却〔加热〕，以保持房间温度的恒定。

通常，新风通过新风机组处理后送入室内，以满足空调房间新风量的需求。

3、风机盘管的类别和型号风机盘管按形式分可分为卧式安装、卧式明装、立式暗装、立式明装、卡式五种。

按有无冷凝水泵可分为普通型和豪华型。

按照排管数量可分为：两排管和三排管。

注：风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般两排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。

铜管根数越多，制冷效果越好。

按制式可分为两管制和四管制。

两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热。

四管制：多用于一些比拟豪华的场所，可以同时走冷水和热水，即可以根据需要有的房间制冷、有的房间取暖。

左右式判断方式：面对风机盘管出风口，冷热媒进出水管在左侧即为左式，反之为右式。

风机盘管的规格型号及简易设计1、确定风盘型号：风机盘管请参考厂家的产品型号，注意盘管的排管数量和接收方式。

当较大规格的风机盘管2、风盘接收管径：3、风盘冷凝水接收管径：风机盘管的安装1、根本常识（1）室内风机盘管要水平安装。

（2）用直径Φ10mm吊杆吊装，吊杆做防锈处理，与内机的固定螺母紧固不松动。

（3）吊装位置符合室内空气循环和图纸要求，与楼板之间要有一定的间距。

（4）使用分集水器的安装方式：水模块与分水器之间主管采用Φ40或者Φ32的PPR管，分集水器与风机盘管之间使用铝塑管连接，流量分配均匀不易发生泄漏。

水压试验压力0.6Mpa 保持2小时无泄漏。

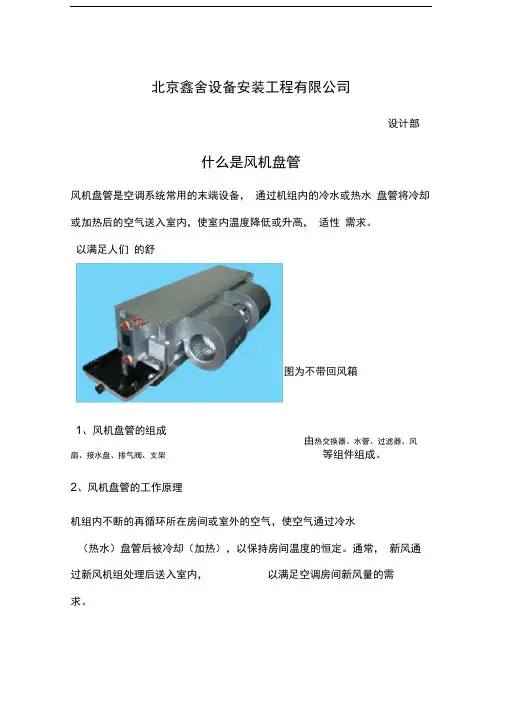

北京鑫舍设备安装工程有限公司设计部什么是风机盘管风机盘管是空调系统常用的末端设备， 通过机组内的冷水或热水 盘管将冷却或加热后的空气送入室内，使室内温度降低或升高， 适性 需求。

图为不带回风箱由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。

2、风机盘管的工作原理机组内不断的再循环所在房间或室外的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

通常， 新风通过新风机组处理后送入室内， 以满足空调房间新风量的需求。

以满足人们 的舒1、风机盘管的组成3、风机盘管的类别和型号风机盘管按形式分可分为卧式安装、卧式明装、立式暗装、立式 明 装、卡 式 五 种170 204 23B 盘■齟片亲水帕詰就*注向V、遇静音凤机盘■图片辭式暗錢鱼tf 带下IS 风荊 卧式時裟拉・帯石回凤禅—4L 〕直武明馨凤机盘曹圈片静式明鬓風机理管圈片立式晡饕凤机金管圏片>1瞿1£式凤机血・圈片 立柱式凤机血*10片-KABV 岀風凤机盘■按有无冷凝水泵可分为普通型和豪华型。

按照排管数量可分为：两排管和三排管。

注：风机盘管所说的几排指的是风机盘管表冷器铜管的排数，AA13E 型普■管（8片34E 码盘■图片51 6S 85片般两排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。

铜管根数越多，制冷效果越好。

按制式可分为两管制和四管制。

两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热。

四管制：多用于一些比较豪华的场所，可以同时走冷水和热水，即可以根据需要有的房间制冷、有的房间取暖。

左右式判断方式：面对风机盘管出风口，冷热媒进出水管在左侧即为左式，反之为右式。

风机盘管的规格型号及简易设计1、确定风盘型号:风机盘管请参考厂家的产品型号，注意盘管的排管数量和接管方式。

当较大规格的风机盘管噪音不能满足房间要求时，应取多台小容量盘管。

风机盘管容量按照下表选择。
