长途通信光缆线路工程设计规范

光缆线路工程建设相关标准9. 1光缆线路工程建设相关标准9. 1. 1国家标准（GB）（1）GB 50373—2006《通信管道与通道工程设计规范》本规范主要对通信系统工程的管道及通道的规划与设计作出规定和要求。

主要内容包括总则、通信管道及通道的规划与设计原则、通信管道及通道的路由及位置的确定、通信管道容量的确定、管材的选择、通信管道的埋设深度、通信管道的弯曲及段长、通信管道的敷设、人（手）孔设置、光（电）缆通道和光（电）缆进线室设计等内容。

一本规范适用于城市新建地F通信管道及通道工程的设计。

（2）GB 50374-2006《通信管道工程施工及验收技术规范》本规范主要对通信系统工程的管道的施工及验收作出规定和要求。

主要内容包括总则；器材检验；工程测量；上方工程；模板、钢筋、混凝土及砂浆；人（手）孔、通道建筑；敷设管道和工程验收等内容。

是通信管道工程施工、监理、随工验收、竣工验收、编制竣工文件等工作的技术依据。

本规范适用于新建、扩建、改建通信管道」程的施工和验收工作。

9. 1. 2行业标准（YD）（l）YD5102. 2005《长途通信光缆线路工程设计规范》本规范丰要内容包括光缆传输系统、容量选择、线路路由、线路敷设、站址选择和线路防护。

本规范适用于新建长途通信陆地光缆传输系统的线路工程设计，改建、扩建及其他类似光缆线路工程可参照执行。

（2）YD 5121-2005《长途通信光缆线路工程验收规范》本规范主要内容包括总则、光缆器材及光缆路由、光缆敷设安装、光缆接续安装、光缆中继段测试、竣工文件编制、工程验收等内容。

工程验收包括：随工质量检验、工程初验、工程试运转及工程终验。

本规范适用于新建长途通信光缆线路工程施工质量验收。

改建、扩建及其他光缆线路工程也应参照执行。

（3）YD5137. 2005《本地通信线路工程设计规范》本规范的主要内容包括本地通信工程电缆（铜线对市内通信电缆）线路设计、光缆线路设计、光（电）缆线路防护和电缆线路传输设计等内容。

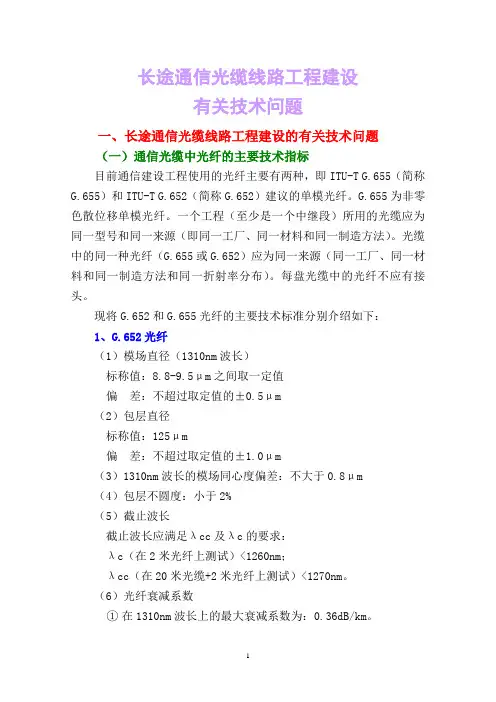

长途通信光缆线路工程建设有关技术问题一、长途通信光缆线路工程建设的有关技术问题（一）通信光缆中光纤的主要技术指标目前通信建设工程使用的光纤主要有两种，即ITU-T G.655（简称G.655）和ITU-T G.652（简称G.652）建议的单模光纤。

G.655为非零色散位移单模光纤。

一个工程（至少是一个中继段）所用的光缆应为同一型号和同一来源（即同一工厂、同一材料和同一制造方法）。

光缆中的同一种光纤（G.655或G.652）应为同一来源（同一工厂、同一材料和同一制造方法和同一折射率分布）。

每盘光缆中的光纤不应有接头。

现将G.652和G.655光纤的主要技术标准分别介绍如下：1、G.652光纤（1）模场直径（1310nm波长）标称值：8.8-9.5μm之间取一定值偏差：不超过取定值的±0.5μm（2）包层直径标称值：125μm偏差：不超过取定值的±1.0μm（3）1310nm波长的模场同心度偏差：不大于0.8μm（4）包层不圆度：小于2%（5）截止波长截止波长应满足λcc及λc的要求：λc（在2米光纤上测试）<1260nm；λcc（在20米光缆+2米光纤上测试）<1270nm。

（6）光纤衰减系数①在1310nm波长上的最大衰减系数为：0.36dB/km。

光纤衰减曲线应有良好的线性并且无明显台阶。

用OTDR检测任意一根光纤时，在1285～1339nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km。

②在1550nm波长上的最大衰减系数为：0.23dB/km。

光纤衰减曲线应有良好的线性并且无明显台阶。

用OTDR检测任意一根光纤时，在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。

用OTDR检测任意一根光纤时（在1310nm及1550nm波长）时，其衰减曲线具有良好的线性，并无明显台阶。

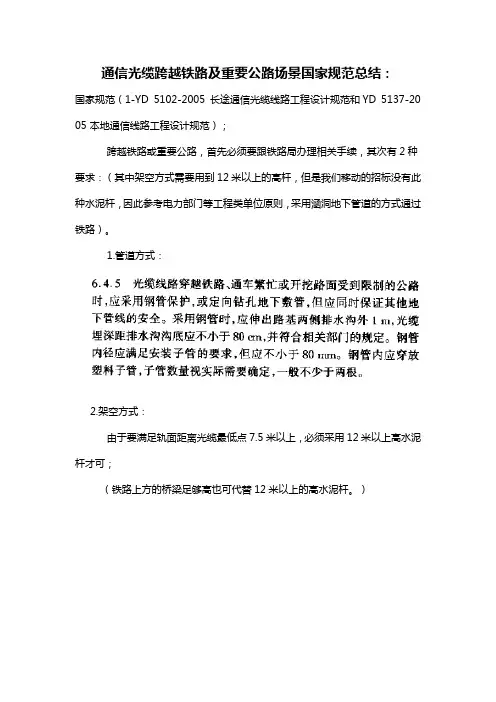

通信光缆跨越铁路及重要公路场景国家规范总结：
国家规范（1-YD 5102-2005 长途通信光缆线路工程设计规范和YD 5137-20 05 本地通信线路工程设计规范）；
跨越铁路或重要公路，首先必须要跟铁路局办理相关手续，其次有2种要求：（其中架空方式需要用到12米以上的高杆，但是我们移动的招标没有此种水泥杆，因此参考电力部门等工程类单位原则，采用涵洞地下管道的方式通过铁路）。

1.管道方式：
2.架空方式：
由于要满足轨面距离光缆最低点7.5米以上，必须采用12米以上高水泥杆才可；
（铁路上方的桥梁足够高也可代替12米以上的高水泥杆。

）。

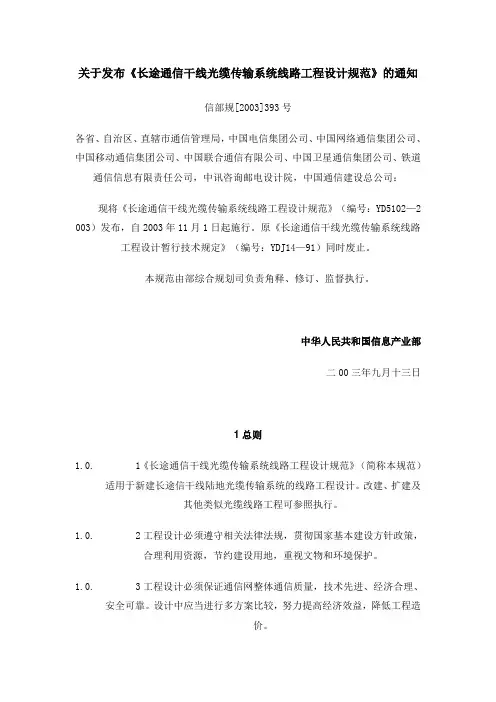

关于发布《长途通信干线光缆传输系统线路工程设计规范》的通知信部规[2003]393号各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、铁道通信信息有限责任公司，中讯咨询邮电设计院，中国通信建设总公司：现将《长途通信干线光缆传输系统线路工程设计规范》（编号：YD5102—2 003）发布，自2003年11月1日起施行。

原《长途通信干线光缆传输系统线路工程设计暂行技术规定》（编号：YDJ14—91）同时废止。

本规范由部综合规划司负责角释、修订、监督执行。

中华人民共和国信息产业部二00三年九月十三日1总则1.0.1《长途通信干线光缆传输系统线路工程设计规范》（简称本规范）适用于新建长途信干线陆地光缆传输系统的线路工程设计。

改建、扩建及其他类似光缆线路工程可参照执行。

1.0.2工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。

1.0.3工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。

设计中应当进行多方案比较，努力提高经济效益，降低工程造价。

1.0.4工程设计应合理利用已有网络设施和装备器材。

1.0.5工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。

1.0.6工程设计与通信发展规划相结合。

建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑远期发展的可能性。

1.0.7当本规范与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本规范引用的标准及规范有矛盾时，应以本规范为准。

1.0.8在特殊情况下执行本规范的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。

1.0.9本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。

2干线光缆传输系统2.0.1干线光缆传输系统构成见图2.0.1。

第一章总则第1。

0。

1条本暂行规定(以下简称规定）是电信网光纤数字传输系统安装工程施工质量检验、随工检验和竣工验收的依据。

适用于长途、市内通信的新建、扩建和改建的光缆线路和传输设备安装工程.本规定也可供其它光纤数字传输系统安装工程参考。

第1.0。

2条本规定未列入的内容应按设计文件办理。

第1.0.3条各种光缆线路工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文件的要求;工程中不准使用未经鉴定合格的器材。

第1。

0。

4条在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。

建设单位应通过工地代表加强工地的质量检查，做好随工检验。

第1。

0。

5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。

第1。

0.6条施工单位制定的施工操作规程应贯彻本规定的要求。

第1。

0.7条施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信线路、设备安全技术操作规程的规定.第1。

0。

8条本规定的解释权与修改权属邮电部。

1、光缆线路工程第二章光缆及器材检验第一节一般规定第2.1.1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应作重点检查.对光缆、连接器（活接头）等还应进行光学特性、电特性的测试。

第2。

1.2条工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定。

第2.1.3条对不符合要求的光缆、器材不得使用。

属一般缺陷修复合格后方可使用.第2。

1。

4条经过检验的光缆、器材，应做好记录。

第2。

1.5条光缆、连接器等光学特性、电特性测试的一般规则:1、测试方法应按CCITT建议的规定.2、测试仪表应经过计量部门校验取得合格证。

第二节光缆单盘检验第2.2。

1条核对单盘光缆的规格、程式和制造长度应符合订货合同规定或设计要求。

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

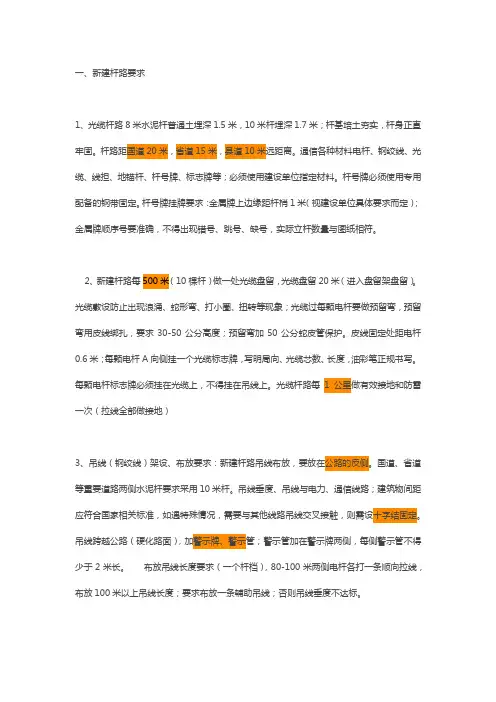

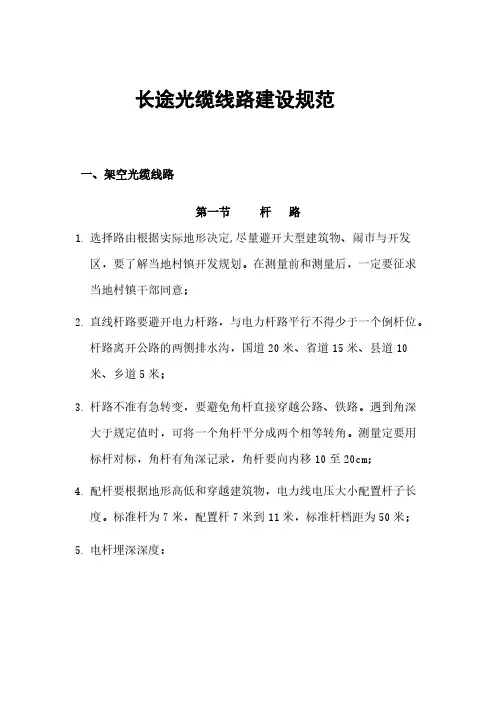

一、新建杆路要求1、光缆杆路8米水泥杆普通土埋深1.5米，10米杆埋深1.7米；杆基培土夯实，杆身正直牢固。

杆路距国道20米，省道15米，县道10米远距离。

通信各种材料电杆、钢绞线、光缆、线担、地锚杆、杆号牌、标志牌等；必须使用建设单位指定材料。

杆号牌必须使用专用配备的钢带固定。

杆号牌挂牌要求：金属牌上边缘距杆梢1米（视建设单位具体要求而定）；金属牌顺序号要准确，不得出现错号、跳号、缺号，实际立杆数量与图纸相符。

2、新建杆路每500米（10棵杆）做一处光缆盘留，光缆盘留20米（进入盘留架盘留）。

光缆敷设防止出现浪涌、蛇形弯、打小圈、扭转等现象；光缆过每颗电杆要做预留弯，预留弯用皮线绑扎，要求30-50公分高度；预留弯加50公分蛇皮管保护。

皮线固定处距电杆0.6米；每颗电杆A向侧挂一个光缆标志牌，写明局向、光缆芯数、长度，油彩笔正规书写。

每颗电杆标志牌必须挂在光缆上，不得挂在吊线上。

光缆杆路每1公里做有效接地和防雷一次（拉线全部做接地）3、吊线（钢绞线）架设、布放要求：新建杆路吊线布放，要放在公路的反侧。

国道、省道等重要道路两侧水泥杆要求采用10米杆。

吊线垂度、吊线与电力、通信线路；建筑物间距应符合国家相关标准，如遇特殊情况，需要与其他线路吊线交叉接触，则需设十字结固定。

吊线跨越公路（硬化路面），加警示牌、警示管；警示管加在警示牌两侧，每侧警示管不得少于2米长。

布放吊线长度要求（一个杆档），80-100米两侧电杆各打一条顺向拉线，布放100米以上吊线长度；要求布放一条辅助吊线；否则吊线垂度不达标。

4、新建杆路拉线要求，拉线齐全无松动，防风拉线每8棵杆做一处；防凌拉线每16棵杆做一处。

含角杆，使用建设单位规定拉线地锚杆、地锚石；终端杆拉线、角杆拉线、防风拉线、防凌拉线；一般使用两种规格的地锚杆，16*1800mm,18*2100mm；拉线地锚石采用石质地锚石（60*35*25cm）埋深1.5米,工艺符合工信部标准。

长途通信干线光缆传输系统线路工程设计规范1、光缆线路路由的选择1.1 直埋光缆线路路由的选择1.1.1光缆线路路由方案的选择,应以工程设计任务书和干线通信网络规划为基础,进行多方案比较｡必须保证通信质量,使线路安全可靠､经济合理和便于施工､维护｡在满1.1.2足干线通信要求的前提下,可适当考虑沿线地区的通信需求｡1.1.3选择光缆线路路由时,应以现有的地形地物､建筑设施和既定的建设规划为主要依据,并应充分考虑铁路､公路､水利､长途管道等有关部门发展规划的要求｡1.1.4光缆线路路由一般宜避开干线铁路,且不应靠近重大军事目标｡1.1.5光缆线路路由,在符合大的路由走向的前提下,宜沿靠公路,但应顺路取直,避开路边设施和计划扩改地段,距公路不宜小于50米｡1.1.6光缆线路路由应选择在地质稳固､地势较为平坦的地段,尽量减少翻山越岭,并避开可能因自然或认为因素造成危害的地段｡路由的选择应充分考虑到线路稳固､运行安全､施工及维护方便和投资经济的原则｡1.1.7宜选择在地势变化不剧烈､土石方工作量较少的地方,避开滑坡､崩塌､泥石流､采空区及岩溶地表塌陷､地面沉降､地裂缝､地震液化､沙埋､风蚀､盐渍土､湿陷性黄土､崩岸等对光缆安全有危害的地方｡应避开湖泊､沼泽､排涝蓄洪地带,尽量少穿越池塘､沟渠,在障碍较多的地段应合理绕行,不宜强求长距离直线｡并应考虑建设地域内水利及土地利用长期规划的影响｡1.1.8光缆线路穿越河流,当过河地点附近存在可供光缆敷设的永久性桥梁时,光缆宜在桥上通过｡采用水底光缆时,应选择在负荷敷设水底光缆要求的地方,并应兼顾大的路由走向,不宜偏离过远,对于河势复杂､水面宽阔或航运繁忙的大型河流,应着重保证水线的安全,在这种情况下可局部偏离大的路由走向｡1.1.9光缆线路通过水库的位置,应在水库的上游｡当必须在水库的下游通过时,应考虑水库发生事故,危及光缆安全时的保护措施｡1.1.10光缆不应在水坝上或坝基下敷设｡如需在该地段通过时,必须报批工程主管单位和水坝主管单位,批准后方可实施｡1.1.11光缆不宜穿过大的工业用地,如大型工厂和矿区等｡当必须在该地段通过时,应考虑地层沉陷对线路安全的影响,并采取有效的保护措施｡1.1.12光缆不宜穿越和靠近城镇及开发区,少穿越村庄｡当必须穿越或靠近村镇时,应考虑村镇建设规划的影响｡1.1.13光缆不宜通过森林､果园及其他经济林区或防护林带｡对于地面建筑设施和电力､通信线缆等应尽量避开｡1.1.14光缆线路应考虑强电影响,不宜选择在易遭受雷击､腐蚀和机械损伤的地段｡1.1.15光缆线路路由应考虑到建设地域内的文物保护､环境保护等事宜,减少对原有水系及地面形态的扰动和破坏｡1.2架空光缆线路路由的选择2、光缆线路敷设安装2.1敷设方式选择2.1.1长途通信省际干线光缆线路在非市区地段敷设时应以采用管道或直埋方式为主｡省内干线光缆线路除管道和直埋方式外也可采用架空方式｡2.1.2长途干线光缆线路在市区内敷设应以采用管道方式为主,对不具备管道敷设条件的地段,可采用简易塑料管道､槽道或其他示意的敷设方式｡2.1.3长途干线在下列情况下可采用局部架空敷设方式:(1)必须穿越峡谷､深谷等采用其他敷设方式不能保证安全或建设费用过高的地段;(2)地下或地面存在其他设施,施工特别困难､原有设施业主不允许穿越或陪补费过高的地段;(3)因环境保护､文物保护等原因无法采用其他敷设方式的地段;(4)受其他建设规划影响,无法进行长期性建设的地段;(5)地表下陷､地质环境补稳定的地段;(6)其他不能采用管道或直埋方式敷设的地段,如陡峭山岭等｡2.1.4在长距离直埋地段局部架空时,可以不改变光缆外护层结构｡2.1.5长途干线光缆穿越河流的敷设方式,应以线路安全稳固为前提,并结合现场情况按下列原则确定:(1)路由附近有永久性坚固桥梁可以利用的,光缆应当在桥上敷设｡(2)不具备桥上敷设条件,或建设费用过高时,河床情况适宜的一般河流可采用定向钻孔或水底光缆的敷设方式｡采用定向钻孔时根据实际情况可不改变光缆护层结构｡(3)遇有河床不稳定,冲淤变化较大,或河道内有其他架设规划,或河床土质不利于施工,无法保障水底光缆安全时,可采用架空跨越方式｡注:(1)其他预留按实际需要｡(2)由管道或直埋至架空引上每处增加6~8m.2.3 直埋式光缆线路的敷设与安装要求注:1.采用钢管保护时,与水管､煤气管､石油管交越时的净距可降低为0.15m｡光缆与热力管靠近时,应采取隔热措施;2.大树指直径30cm以上的树木,对于孤立大树,还应考虑防雷要求;3.穿越埋深与光缆相近的各种地下管线时,光缆宜在管线下方通过;4.地下光缆与采取了防腐蚀措施的高压石油､天然气管接近时,除满足表中的距离要求外,还应考虑防腐蚀的距离要求或采取有效的防腐蚀措施;5.地下光缆采用了防腐蚀和防机械损失措施后,与积肥池等易腐蚀地带的净距可降为1~1.5m;6.光缆与易塌方土井的净距不宜小于5m;7.与高压电力线路的交叉跨越角度:宜不小于30度;8.距电厂､变电站的接地装置:一般情况宜大于200m;2.3.2埋深:注:1.边沟设计深度为公路或城建管理部门要求的深度;2.石质､半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土,此时可将沟深视为光缆的埋深;3.上表中不包括冻土地带的埋深要求,对此在工程设计中应另行分析取定;(2)缆沟a.光缆沟的尺寸必须把光缆沟挖到所需的深度,光缆沟底部宽度(W b)随光缆的数目而变,顶宽(W a)可用下式来计算:W a=W b+0.1D(cm)式中:D-埋深(cm)挖沟深度(d)由光缆类型而定｡通常,由下式来确定:+D+10(cm)注:沼泽､盐盖土视作软石;2.3.2 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm｡2.3.4 光缆线路标石的埋设应负荷下列要求(1)下列地点应埋设光缆标石a.光缆接头､转弯点､预留处;b.适于气流法敷设的长途塑料管的开断点级接续点;c.穿越障碍物或直线段落较长,利用前后两个标石或其他参照物寻找有困难的地方;d.装有监测装置的地点及敷设防雷线､同沟敷设光､电缆的起止地点,直埋光缆的接头处应设置监测标石;此时可不设置普通标石;e.需要埋设标石的其他地点;(2)利用固定的标志来标示光缆位置时,可不埋设标石;(3)光缆标石的埋设要求:光缆标石宜埋设在光缆的正上方｡接头处的标石,埋设在光缆线路的路由上;转弯处的标石,埋设在光缆线路转弯处的交点上｡标石应当埋设在不易变迁､不影响交通与耕作的位置｡如埋设位置不宜选择,可在附近增设辅助标记,以三角定标方式标定光缆位置｡2.3.5直埋光缆接头应安装在地势较高､较平坦和地质稳固之处,应避开水塘､河渠､沟坎､道路等施工､维护不便,或接头有可能受到扰动的地点｡光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施｡2.3.6 光缆线路穿越铁路､通车方忙或开挖路面受到限制的公路时,应采用钢管保护,或定向钻孔地下敷管,但应保证其他地下管线的安全｡采用钢管时,应伸出路基两侧排水沟外1m,光缆埋深距排水沟沟底不小于80cm,并符合相关部门的规定｡钢管内径应满足安装子管的要求,但。

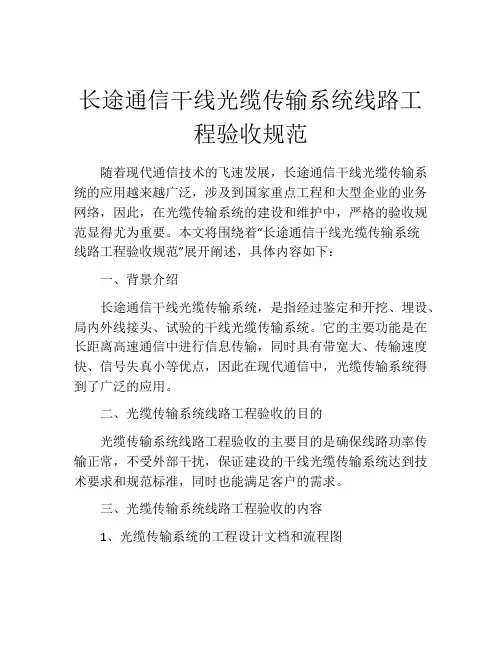

长途通信干线光缆传输系统线路工程验收规范随着现代通信技术的飞速发展，长途通信干线光缆传输系统的应用越来越广泛，涉及到国家重点工程和大型企业的业务网络，因此，在光缆传输系统的建设和维护中，严格的验收规范显得尤为重要。

本文将围绕着“长途通信干线光缆传输系统线路工程验收规范”展开阐述，具体内容如下：一、背景介绍长途通信干线光缆传输系统，是指经过鉴定和开挖、埋设、局内外线接头、试验的干线光缆传输系统。

它的主要功能是在长距离高速通信中进行信息传输，同时具有带宽大、传输速度快、信号失真小等优点，因此在现代通信中，光缆传输系统得到了广泛的应用。

二、光缆传输系统线路工程验收的目的光缆传输系统线路工程验收的主要目的是确保线路功率传输正常，不受外部干扰，保证建设的干线光缆传输系统达到技术要求和规范标准，同时也能满足客户的需求。

三、光缆传输系统线路工程验收的内容1、光缆传输系统的工程设计文档和流程图在验收过程中，首先要对光缆传输系统的工程设计文档和流程图进行审核，确保它们符合国家标准和行业规范，并且能够满足客户的需求。

2、光缆传输系统的光缆质量随着光缆的使用时间的增加，其质量会逐渐降低。

因此，在验收过程中，要对光缆的老化情况进行检查，确保其质量符合要求。

3、光缆接头的质量光缆接头是连接光缆的重要组成部分，它的质量直接影响着光缆传输系统的传输能力。

在验收过程中，要对光缆接头的连接情况进行检查，确保其质量符合要求。

4、光缆传输系统的传输能力在验收过程中，要对光缆传输系统的传输能力进行测试，包括光缆传输速度、传输质量、网络带宽等参数的测定和分析，确保其传输能力符合客户的需求。

5、现场检查在验收过程中，要对光缆传输系统的现场安装、施工情况进行检查，包括配线架、电缆敷设、管路走向等方面的检查，确保其符合国家标准和行业规范。

四、光缆传输系统线路工程验收的重要性光缆传输系统是现代通信的重要组成部分，它的通信质量和稳定性直接影响着国家的安全、经济和社会发展。

目次1 光缆线路工程一般要求21.1 光缆器材的规格 (2)1.2 光缆路由走向 (2)2 光缆线路敷设安装 32.1 一般规定 (3)2.2 直埋光缆敷设安装 (4)2.3 管道光缆敷设安装 (6)2.4 架空光缆敷设安装 (7)2.5 局内光缆敷设安装 (10)2.6 通信管道建筑安装 (10)3 光缆接续安装133.1 一般规定 (13)4.2 光纤熔接安装 (13)4.3 光缆接头盒的安装 (13)4.4 光纤成端安装 (13)4 光缆线路工程验收154.1 随工检验 (15)4.2 光缆线路工程初步验收 (16)4.3 光缆线路工程竣工验收 ......................................................... 错误!未定义书签。

附录光缆线路工程安全控制要点 . (18)1 光缆线路工程一般要求1.1 光缆器材的规格1.1.1光缆、器材规格、程式及数量应符合设计及订货合同要求。

1.1.2光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。

1.1.3光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。

光缆单检完毕后应对端头作密封处理。

1.1.4其它器材应及时运到现场，其数量、质量应达到设计规定要求。

1.1.5光缆接盒的检验还应包括气闭性检查。

接头密封材料必须在使用有效期内。

必要时还要需进行气闭性试验。

1.2 光缆路由走向1.2.1光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。

较小的路由变更，由监理、施工人员提出，经业主同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，业主批准。

1.2.2光缆线路路由，在符合大的路由走向前提下，应顺公路并与路肩保持适当距离，并尽量取直线；光缆线路路由应选择地质稳固、地势平坦的地段。

1.2.3光缆线路穿越河流，应按设计规定方式过河。

1.2.4光缆路由复测定位时，应符合当地的建设规划和地域内文物保护、环境保护的要求。

高速大路通信光缆施工标准1、光缆配盘光缆配盘是高速大路通信光缆施工前的重要工作。

光缆配盘合理，则既可节约光缆、提高光缆敷设效率，同时，削减光缆接头数量、便于维护。

特别是长途管道线路，光缆敷设在硅管管道中时，合理的配盘，可以削减铺张，否则，或是消灭光缆富有量太大，或是消灭光缆长度不够，光缆一端在硅管中不能到达人孔。

对于高速大路硅芯管道光缆配盘，配盘依据是人孔之间硅芯管长度，而不是人孔间距，二者有时相差较小，有时相差较大。

另外，也需要核实管道施工图纸是否准确。

管道施工单位供给的竣工图纸多数为人孔间距，而不是人孔之间硅芯管长度，对于这类竣工图纸，还需进展硅芯管长度复核，否则，不能作为光缆配盘的准确依据。

由于上述缘由，硅芯管道光缆配盘简洁出错，特别是地势起伏、绕行较大区域，光缆配盘应认真考虑。

按笔者在高速大路进展光缆配盘后经实践检验的数据，总结得出了以下配盘计算方法:(1)、对于地势比较平坦地区，光缆盘长依据人孔间距，考虑增加 1,,1.5,余量以及接头盒处盘留 10,20 米。

一般承受以下阅历公式:光缆盘长=人孔间距(2023 米左右)×(1+1,,1.5,)+20(2)、对于地势起伏、围绕较大地区，假设硅芯管长度准确，光缆配盘可按上式计算。

假设硅芯管管道竣工图没有硅芯管长度，只有人孔间距，要么进展实际测量硅芯管长度，要么考虑增加 2.5,,3,余量。

即按下述公式计算: 光缆盘长=人孔间距(2023米左右)×(1+2.5,,3,)+20现在，多数硅芯管均有尺码标记，假设硅芯管道相邻两个人孔之间没有接头且在人孔中能看清楚尺码标记，那么可以依据尺码标记计算出硅芯管长度，但是由于有时承受机械施工，硅芯管每公里将增加 5,10 米拉伸长度。

假设已测量出硅芯管准确长度，则增加比例按 0.5,考虑。

光缆在出厂时，由于生产工艺以及测试，一般光缆出厂长度超出订货长度 3,30 米，但这一余长随生产厂商不同而不确定，并非一个准确数据，因此，在做光缆配盘时不应考虑。

前言2000年编制的《长途光缆波分复用（WDM）传输系统工程设计暂行规定》YD/T 5092-2000已使用多年。

近几年，随着光通信技术的快速发展，行业标准也在不断完善，《光波分复用（WDM）终端设备技术要求－16x10Gb/s、32x10Gb/s部分》YD/T 1273-2003、《光波分复用系统（WDM）技术要求－160x10Gb/s、80x10Gb/s部分》YD/T 1274-2003、《波分复用系统（WDM）光安全进程技术要求》YD/T 1259-2003等有关规范陆续出台，原有的部分设备技术也不再适用当前需要。

为适应我国电信业的发展，依据信息产业部信部规函[2004]508号“关于安排《通信工程建设标准》修订和制定计划的通知”的要求，重新修订原规范。

本规范根据我国近些年新建的多条长途光缆WDM工程的设计实践经验进行编制。

本规范对原规范进行了修改、补充、增删和细化。

经反复讨论修改，后经有关部门会审定稿。

本设计规范与《长途光缆波分复用（WDM）传输系统工程设计暂行规定》YD/T 5092-2000的主要差异如下：——增加了10Gb/s WDM系统有关内容；——结合国内的应用情况进行了适当调整；本规范主管单位：信息产业部综合规划司。

本规范具体条文解释单位：京移通信设计院有限公司，地址：北京市西直门内大街126号，邮编：100035。

本规范原主编单位：信息产业部北京邮电设计院。

本规范修订主编单位：京移通信设计院有限公司。

本规范主要起草人：李勇、宋力。

目次前言 ...................................................................................................................................................... １1．总则 ............................................................................................................................................ ３2．名词术语 .................................................................................................................................. ４3．系统制式及系统设计 .................................................................................................................... ６3．1 波分复用光线路系统特性 ................................................................................................ ６3．2 系统组成、分类 ................................................................................................................ ６3．3 光线路系统主光通道接口 ................................................................................................ ７3．4 光通路信号光接口 ........................................................................................................ １２3．5 光通道 ............................................................................................................................ １９3．6 光监控通路 .................................................................................................................... ２０3．7 光纤类型 ........................................................................................................................ ２０3．8 系统结构、系统通路数量配置及通路信号速率选用 ................................................ ２１3．9 站址设置 ........................................................................................................................ ２２3．10 公务联络系统设置 ...................................................................................................... ２３3．11 放大器功率控制 .......................................................................................................... ２３3．12 光性能监测 .................................................................................................................. ２３4．网络管理 .............................................................................................................................. ２４4．1 网络管理分级 ................................................................................................................ ２４4．2 网络管理配置 ................................................................................................................ ２４4．3 网络管理系统的保护 .................................................................................................... ２４5 网络保护 ............................................................................................................................ ２６5．1 网络拓扑 ........................................................................................................................ ２６5．2 保护方式的选用 ............................................................................................................ ２６6．供电方式 .............................................................................................................................. ２７7．传输性能设计指标 .................................................................................................................... ２８7．1 光信噪比 ........................................................................................................................ ２８7．2 误码性能 ........................................................................................................................ ２８7．3 抖动性能 ........................................................................................................................ ２９8．安全要求 .................................................................................................................................... ３１附录A 32/40×2.5Gbit/s WDM系统主通道参数......................................................................... ３２附录B 16×10Gbit/s WDM系统主通道参数................................................................................. ３３附录C 32/40×10Gbit/s WDM系统主通道参数.......................................................................... ３５附录D 80/160×10Gbit/s WDM系统主通道参数 ....................................................................... ３７附录E 发送端OTU的接口参数................................................................................................ ３９附录F 作为再生中继器OTU的接口参数................................................................................ ４２附录G 接收端OTU的接口参数 ............................................................................................... ４５附录H 本规定用词说明............................................................................................................ ４７附：条文说明 .................................................................................................................................. ４８1．总则1．0．1 《长途光缆波分复用（WDM）传输系统工程设计规范》（以下简称“本规范”）适用于新建及改、扩建承载10Gbit/s速率以下SDH信号的单纤单向WDM传输系统的工程设计。

长途通信干线光缆传输系统线路工程设计规范长途通信干线光缆传输系统线路工程是现代通信技术中不可或缺的一部分，其设计规范对保障通信质量和系统稳定性具有重要意义。

本文将从光纤接入网、光缆布线、接头盒选择以及光缆埋设等方面，介绍长途通信干线光缆传输系统线路工程设计规范。

1. 光纤接入网为了确保系统的安全可靠，设计者必须在进入镇需要光缆进户的地方处置好光纤接入网。

在选择光纤时，应该以正确经济的考虑，根据接入网的用户数量和所需带宽来选择，使其满足用户数量和速率要求，避免造成性能瓶颈。

在布线时，应保证光缆与场地地形条件相适应，避免光缆挂在高空架空线上，以免光缆长时间受到外部环境的侵蚀。

光缆纤芯直径和光纤颜色也应在设计中考虑，避免混淆和使用不当。

2. 光缆布线在光缆布线时，应考虑到是否能保障光缆长期稳定运行，防范光缆在使用过程中受到外界的侵蚀而产生质量问题。

在考虑光缆走向和承载要求时，应优先考虑地势，选择适合场地条件的骨干路线，避免光缆的接口和连接点出现雨水或者破坏气候等因素导致的意外故障。

在铺设时，应确保光缆铺设平稳，避免抛锚现象。

同时，要尽可能地避免不必要的铺设工程，以节省成本，提高效率。

3. 接头盒选择随着光缆铺设的不断发展使用，接头盒在工程中也成为了重要的一部分。

选用接头盒需要遵循下列原则：一是尽量减少光缆接头的数量，以促进光缆直接连通性。

二是保持盒子的整洁，尽量减少盒子的物理影响，提高通信质量。

三是为避免信号损耗，选用品牌知名、信誉可靠的接头盒。

四是确定接头盒埋设的深度和结实度，以防止光缆接头的断裂。

4. 光缆埋设光缆埋设是光缆传输的最后一步，也是最为重要的一步。

光缆埋设前，需对于地段条件、光缆厚度、铺设方式等方面进行充分考虑，应尽量减短光缆埋设在地下的长度，减少地下工程难度。

在埋设时，需确保光缆深度，不仅可以保护光缆外皮，还能承受外部压力和冲击，使光缆能够长期稳定运作。

同时，还应考虑到自然元素的影响，如地震、地下水位、气温等，以做好预防措施。

长途通信干线光缆传输系统线路工程设计标准更新时间：2006-3-17 关于发布?长途通信干线光缆传输系统线路工程设计标准?的通知信部规[2003]393 号各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信、中国卫星通信集团公司、铁道通信信息，中讯咨询邮电设计院，中国通信建设总公司：现将?长途通信干线光缆传输系统线路工程设计标准?〔编号： YD5102-2003 〕发布，自 2003 年 11 月 1 日起施行。

原?长途通信干线光缆传输系统线路工程设计暂行技术规定?〔编号： YDJ14-91 〕同时废止。

本标准由部综合规划司负责解释、修订、监督执行，由北京邮电大学出版社负责出版发行。

中华人民共和国信息产业部二○○三年九月十三日1 总那么?长途通信干线光缆传输系统线路工程设计标准?〔简称本标准〕适用于新建长途通信干线陆地光缆传输系统的线路工程设计。

改建、扩建及其他类似光缆线路工程可参照执行。

工程设计必须遵守相关法律法规，贯彻国家根本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。

工程设计必须保证通信网整体通信质量，技术先进、经济合理、平安可靠。

设计中应当进行多方案比拟，努力提高经济效益，降低工程造价。

工程设计应合理利用已有网络设施和装备器材。

工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。

工程设计应与通信开展规划相结合。

建设方案、技术方案、设备选型应以网络开展规划为依据，充分考虑远期开展的可能性。

当本标准与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本标准引用的标准及标准有矛盾时，应以本标准为准。

在特殊情况下执行本标准的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。

本标准未尽事宜，可参照现行相关设计标准或暂行规定执行。

5.6 架空光缆敷设安装要求长途架空光缆线路，应根据不同的负荷区，采取不同的建筑强度等级。
