通信线路工程设计规范

GB 51158-2015《通信线路工程设计规范》强制性条文
6 光缆线路敷设安装
6.4 架空光缆敷设安装要求
6.4.8 架空线路与其他设施接近或交越时，间隔距离应符合下列规定。

1 杆路与其他设施的最小水平净距，应符合表6.4.8-1的规定。

表6.4.8-1 杆路与其他设施的最小水平净距表
注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并应满足隔距要求。

2 架空光（电）缆在各种情况下架设的高度，不应小于表6.4.8-2的规定。

表6.4.8-2 架空光（电）缆架设高度表
3 架空光（电）缆交越其他电气设施的最小垂直净距，不应小于表6.4.8-3的规定。

表6.4.8-3 架空光（电）缆交越其他电气设施的最小垂直净距表
注：1 供电线为被覆线时，光（电）缆也可在供电线上方交越。

2 光（电）缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。

3 通信线应架设在电力线路的下方位置，应架设在电车滑接线和接触网的上方位置。

7 电缆线路敷设安装
7.4 架空电缆敷设安装要求
7.4.12 架空电缆线路与其他设施接近或交越时，其间隔距离应符合本规范第6.4.8条的有关规定。

8 光(电)缆线路防护
8.3 光(电)缆线路防雷
8.3.1 年平均雷暴日数大于20天的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。

8.3.5 在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地。

通信线路工程施工规范一、总则1.1 本规范适用于新建、扩建、改建通信线路工程的设计和施工。

1.2 通信线路工程应按照“安全、可靠、先进、经济、环保”的原则进行设计和施工。

1.3 通信线路工程的设计和施工应符合国家相关法律法规、标准和规范的要求。

二、通信线路工程设计2.1 通信线路工程的线路路由应根据地形、地貌、交通、规划等因素综合考虑，力求路由短、工程量小、投资省。

2.2 通信线路工程的光缆、电缆及终端设备的选择应根据工程规模、技术要求、运行维护条件等因素综合考虑，确保工程质量和运行安全。

2.3 通信线路工程的防护措施应根据工程所处的环境、地质条件、气候特点等因素综合考虑，防止线路受到外力破坏和自然因素影响。

2.4 通信线路工程的局站站址选择和建筑要求应根据工程规模、技术要求、运行维护条件等因素综合考虑，确保局站安全和运行稳定。

三、通信线路工程施工3.1 施工前，应认真阅读设计文件，了解工程特点、施工要求和技术标准。

3.2 施工过程中，应严格按照设计文件和施工方案进行，确保工程质量和安全。

3.3 施工过程中，应做好施工记录和验收资料，保证工程的可追溯性和可维护性。

3.4 施工过程中，应遵守国家有关环境保护、安全生产的法律法规，做到文明施工、安全生产。

四、工程验收4.1 工程验收应按照设计文件和施工规范的要求进行，确保工程质量符合设计要求。

4.2 工程验收应包括施工质量验收、设备功能验收、系统性能验收等内容。

4.3 工程验收合格后，应及时办理竣工验收手续，确保工程投入使用。

五、工程维护5.1 工程竣工验收合格后，应及时进行工程维护，确保工程安全、可靠、稳定运行。

5.2 工程维护应包括日常巡检、设备保养、故障处理等内容。

5.3 工程维护过程中，应做好维护记录，对发现的问题及时进行处理。

5.4 工程维护过程中，应根据工程运行情况，及时调整优化工程参数，提高工程性能。

本规范由中华人民共和国工业和信息化部负责解释。

（完整版）通信线路⼯程设计需掌握的的建设标准中强制性条⽂（通信⼯程强规与强标）通信线路⼯程设计相关的强制性条⽂与规范（强标与强规汇编）⽬录⼀、YD5102-2010《通信线路⼯程设计规范》 (3)⼆、YD5121-2010《通信线路⼯程验收规范》 (7)三、YD 5018-2005《海底光缆数字传输系统⼯程设计规范》 (13)四、GB 50374-2006《通信管道⼯程施⼯及验收规范》 (13)五、YD 5148-2007《架空光（电）缆通信杆路⼯程设计规范》 (16)六、YD 5039-2009《通信⼯程建设环境保护技术暂⾏规定》 (17)七、YD 5002-2005《邮电建筑防⽕设计标准》 (18)⼋、YD/T5026-2005《电信机房铁架安装设计规范》 (19)九、YD 5098-2005《通信局(站)防雷与接地⼯程设计规范》 (19)⼀、YD5102-2010《通信线路⼯程设计规范》6.2.2 光缆埋深应符合表0的规定。

注1：边沟设计深度为公路或城建管理部门要求的深度。

注2：⽯质、半⽯质地段应在沟底和光缆上⽅各铺100mm厚的细⼟或沙⼟。

此时光缆的埋深相应减少。

注3：上表中不包括冻⼟地带的埋深要求，其埋深在⼯程设计中应另⾏分析取定。

6.2.14 直埋光缆与其他建筑设施间的最⼩净距应符合表错误!未找到引⽤源。

的要求。

表错误!未找到引⽤源。

直埋光（电）缆与其他建筑设施间的最⼩净距单注：1.直埋光缆采⽤钢管保护时，与⽔管、燃⽓管、输油管交越时的净距可降低为0.15m。

2.对于杆路、拉线、孤⽴⼤树和⾼耸建筑，还应考虑防雷要求。

3.⼤树指直径300mm及以上的树⽊。

4.穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下⽅通过。

5.隔距达不到上表要求时，应采取保护措施。

6.4.8 架空线路与其它设施接近或交越时，其间隔距离应符合下述规定。

1 杆路与其它设施的最⼩⽔平净距，应符合表0-1的规定。

注：在地域狭窄地段，拟建架空光缆与已有架空线路平⾏敷设时，若间距不能满⾜以上要求，可以杆路共享或改⽤其他⽅式敷设光缆线路，并满⾜隔距要求。

管线工程设计技术标准目录一.线路安装工程 11.杆路建筑安装要求 (1)电杆的选用及埋深要求 (1)拉线规格的选用及要求 (1)吊线的加固 (3)有关辅助装置的安装 (3)架空杆路与其它建筑设施的隔距要求 (4)电杆的加固与防护 (5)杆路编号原那么及杆号标示图 (5)2吊线安装的技术要求 (6)吊线的选用及其性能 (6)新建杆路吊线安装技术要求 (6)附挂杆路吊线安装技术要求 (7)附挂其它通信杆路的技术要求 (7)附挂电力杆路的技术要求 (7)3.光缆线路的建筑要求 (8)光缆的单盘测试 (8)光缆路由的复测 (8)光缆端别 (9)光缆配盘 (9)光缆布放的一般要求 (9)光缆的预留 (10)架空光缆的安装要求 (10)局内光缆的安装要求 (10)管道光缆及子管的安装要求 (11)塑料子管的安装要求 (11)管道光缆敷设安装要求 (11)硅芯管道光缆敷设特殊安装要求 (11)1引上光缆的安装要求12直埋光缆的安装要求12光缆及光纤接续的技术要求154光缆线路防护措施16防机械损伤16防强电、防雷16防白蚁、防鼠17防潮、防冻175飞线杆档的一般处理原那么176光缆标志牌的规格与安装17光缆标志牌的安装17光缆标志牌的规格17蛋型隔电子的使用18二.管道建筑安装工程20管道与其它地下管线及建筑物间的最小隔距 (20)管道容量确实定 (21)管道路由特殊地段的处理 (21)一般处理原那么 (21)本工程特殊管道段落 (21)管道建设规模 (22)3管材的选型及使用 (22)通信管道用管材的一般技术性能要求 (22)管材确实定 (23)4管道建筑要求 (23)管道的埋深 (23)管道的坡度 (23)管道的挖沟 (24)沟宽确实定 (24)沟深确实定 (24)2管道的段长........................................................................ (24)管道的接续........................................................................ (24)管道的包封及保护....................................................................... (25)5人〔手〕孔建筑要求.............................................................................. . (25)人〔手〕孔的型式....................................................................... (25)人〔手〕孔根底及上覆....................................................................... (25)人〔手〕孔的防水....................................................................... (25)三.预算编制要求................................................................................ (26)通信线路工程类别划分.......................................................................... (26)传输线路方面.......................................................................... (26)通信管道方面.......................................................................... (27)主要材料的计算.......................................................................... (28)3一线路安装工程杆路建筑应符合YD5006-2003?本地网本地网用户线路工程设计标准?的要求。

长途通信干线光缆传输系统线路工程设计规范1、光缆线路路由的选择1.1 直埋光缆线路路由的选择1.1.1光缆线路路由方案的选择,应以工程设计任务书和干线通信网络规划为基础,进行多方案比较｡必须保证通信质量,使线路安全可靠､经济合理和便于施工､维护｡在满1.1.2足干线通信要求的前提下,可适当考虑沿线地区的通信需求｡1.1.3选择光缆线路路由时,应以现有的地形地物､建筑设施和既定的建设规划为主要依据,并应充分考虑铁路､公路､水利､长途管道等有关部门发展规划的要求｡1.1.4光缆线路路由一般宜避开干线铁路,且不应靠近重大军事目标｡1.1.5光缆线路路由,在符合大的路由走向的前提下,宜沿靠公路,但应顺路取直,避开路边设施和计划扩改地段,距公路不宜小于50米｡1.1.6光缆线路路由应选择在地质稳固､地势较为平坦的地段,尽量减少翻山越岭,并避开可能因自然或认为因素造成危害的地段｡路由的选择应充分考虑到线路稳固､运行安全､施工及维护方便和投资经济的原则｡1.1.7宜选择在地势变化不剧烈､土石方工作量较少的地方,避开滑坡､崩塌､泥石流､采空区及岩溶地表塌陷､地面沉降､地裂缝､地震液化､沙埋､风蚀､盐渍土､湿陷性黄土､崩岸等对光缆安全有危害的地方｡应避开湖泊､沼泽､排涝蓄洪地带,尽量少穿越池塘､沟渠,在障碍较多的地段应合理绕行,不宜强求长距离直线｡并应考虑建设地域内水利及土地利用长期规划的影响｡1.1.8光缆线路穿越河流,当过河地点附近存在可供光缆敷设的永久性桥梁时,光缆宜在桥上通过｡采用水底光缆时,应选择在负荷敷设水底光缆要求的地方,并应兼顾大的路由走向,不宜偏离过远,对于河势复杂､水面宽阔或航运繁忙的大型河流,应着重保证水线的安全,在这种情况下可局部偏离大的路由走向｡1.1.9光缆线路通过水库的位置,应在水库的上游｡当必须在水库的下游通过时,应考虑水库发生事故,危及光缆安全时的保护措施｡1.1.10光缆不应在水坝上或坝基下敷设｡如需在该地段通过时,必须报批工程主管单位和水坝主管单位,批准后方可实施｡1.1.11光缆不宜穿过大的工业用地,如大型工厂和矿区等｡当必须在该地段通过时,应考虑地层沉陷对线路安全的影响,并采取有效的保护措施｡1.1.12光缆不宜穿越和靠近城镇及开发区,少穿越村庄｡当必须穿越或靠近村镇时,应考虑村镇建设规划的影响｡1.1.13光缆不宜通过森林､果园及其他经济林区或防护林带｡对于地面建筑设施和电力､通信线缆等应尽量避开｡1.1.14光缆线路应考虑强电影响,不宜选择在易遭受雷击､腐蚀和机械损伤的地段｡1.1.15光缆线路路由应考虑到建设地域内的文物保护､环境保护等事宜,减少对原有水系及地面形态的扰动和破坏｡1.2架空光缆线路路由的选择2、光缆线路敷设安装2.1敷设方式选择2.1.1长途通信省际干线光缆线路在非市区地段敷设时应以采用管道或直埋方式为主｡省内干线光缆线路除管道和直埋方式外也可采用架空方式｡2.1.2长途干线光缆线路在市区内敷设应以采用管道方式为主,对不具备管道敷设条件的地段,可采用简易塑料管道､槽道或其他示意的敷设方式｡2.1.3长途干线在下列情况下可采用局部架空敷设方式:(1)必须穿越峡谷､深谷等采用其他敷设方式不能保证安全或建设费用过高的地段;(2)地下或地面存在其他设施,施工特别困难､原有设施业主不允许穿越或陪补费过高的地段;(3)因环境保护､文物保护等原因无法采用其他敷设方式的地段;(4)受其他建设规划影响,无法进行长期性建设的地段;(5)地表下陷､地质环境补稳定的地段;(6)其他不能采用管道或直埋方式敷设的地段,如陡峭山岭等｡2.1.4在长距离直埋地段局部架空时,可以不改变光缆外护层结构｡2.1.5长途干线光缆穿越河流的敷设方式,应以线路安全稳固为前提,并结合现场情况按下列原则确定:(1)路由附近有永久性坚固桥梁可以利用的,光缆应当在桥上敷设｡(2)不具备桥上敷设条件,或建设费用过高时,河床情况适宜的一般河流可采用定向钻孔或水底光缆的敷设方式｡采用定向钻孔时根据实际情况可不改变光缆护层结构｡(3)遇有河床不稳定,冲淤变化较大,或河道内有其他架设规划,或河床土质不利于施工,无法保障水底光缆安全时,可采用架空跨越方式｡注:(1)其他预留按实际需要｡(2)由管道或直埋至架空引上每处增加6~8m.2.3 直埋式光缆线路的敷设与安装要求注:1.采用钢管保护时,与水管､煤气管､石油管交越时的净距可降低为0.15m｡光缆与热力管靠近时,应采取隔热措施;2.大树指直径30cm以上的树木,对于孤立大树,还应考虑防雷要求;3.穿越埋深与光缆相近的各种地下管线时,光缆宜在管线下方通过;4.地下光缆与采取了防腐蚀措施的高压石油､天然气管接近时,除满足表中的距离要求外,还应考虑防腐蚀的距离要求或采取有效的防腐蚀措施;5.地下光缆采用了防腐蚀和防机械损失措施后,与积肥池等易腐蚀地带的净距可降为1~1.5m;6.光缆与易塌方土井的净距不宜小于5m;7.与高压电力线路的交叉跨越角度:宜不小于30度;8.距电厂､变电站的接地装置:一般情况宜大于200m;2.3.2埋深:注:1.边沟设计深度为公路或城建管理部门要求的深度;2.石质､半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土,此时可将沟深视为光缆的埋深;3.上表中不包括冻土地带的埋深要求,对此在工程设计中应另行分析取定;(2)缆沟a.光缆沟的尺寸必须把光缆沟挖到所需的深度,光缆沟底部宽度(W b)随光缆的数目而变,顶宽(W a)可用下式来计算:W a=W b+0.1D(cm)式中:D-埋深(cm)挖沟深度(d)由光缆类型而定｡通常,由下式来确定:+D+10(cm)注:沼泽､盐盖土视作软石;2.3.2 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm｡2.3.4 光缆线路标石的埋设应负荷下列要求(1)下列地点应埋设光缆标石a.光缆接头､转弯点､预留处;b.适于气流法敷设的长途塑料管的开断点级接续点;c.穿越障碍物或直线段落较长,利用前后两个标石或其他参照物寻找有困难的地方;d.装有监测装置的地点及敷设防雷线､同沟敷设光､电缆的起止地点,直埋光缆的接头处应设置监测标石;此时可不设置普通标石;e.需要埋设标石的其他地点;(2)利用固定的标志来标示光缆位置时,可不埋设标石;(3)光缆标石的埋设要求:光缆标石宜埋设在光缆的正上方｡接头处的标石,埋设在光缆线路的路由上;转弯处的标石,埋设在光缆线路转弯处的交点上｡标石应当埋设在不易变迁､不影响交通与耕作的位置｡如埋设位置不宜选择,可在附近增设辅助标记,以三角定标方式标定光缆位置｡2.3.5直埋光缆接头应安装在地势较高､较平坦和地质稳固之处,应避开水塘､河渠､沟坎､道路等施工､维护不便,或接头有可能受到扰动的地点｡光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施｡2.3.6 光缆线路穿越铁路､通车方忙或开挖路面受到限制的公路时,应采用钢管保护,或定向钻孔地下敷管,但应保证其他地下管线的安全｡采用钢管时,应伸出路基两侧排水沟外1m,光缆埋深距排水沟沟底不小于80cm,并符合相关部门的规定｡钢管内径应满足安装子管的要求,但。

GB 51158-2015《通信线路工程设计规范》强制性条文
6 光缆线路敷设安装
6.4 架空光缆敷设安装要求
6.4.8 架空线路与其他设施接近或交越时，间隔距离应符合下列规定。

1 杆路与其他设施的最小水平净距，应符合表6.4.8-1的规定。

表6.4.8-1 杆路与其他设施的最小水平净距表
注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并应满足隔距要求。

2 架空光（电）缆在各种情况下架设的高度，不应小于表6.4.8-2的规定。

表6.4.8-2 架空光（电）缆架设高度表
3 架空光（电）缆交越其他电气设施的最小垂直净距，不应小于表6.4.8-3的规定。

表6.4.8-3 架空光（电）缆交越其他电气设施的最小垂直净距表
注：1 供电线为被覆线时，光（电）缆也可在供电线上方交越。

2 光（电）缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。

3 通信线应架设在电力线路的下方位置，应架设在电车滑接线和接触网的上方位置。

7 电缆线路敷设安装
7.4 架空电缆敷设安装要求
7.4.12 架空电缆线路与其他设施接近或交越时，其间隔距离应符合本规范第6.4.8条的有关规定。

8 光(电)缆线路防护
8.3 光(电)缆线路防雷
8.3.1 年平均雷暴日数大于20天的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。

8.3.5 在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地。

GB51158-2015《通信线路工程设计规范》强制性条文
6光缆线路敷设安装
6.4架空光缆敷设安装要求
1 杆路与其他设施的最小水平净距，应符合表 6.4.8-1的规定。

表6.4.8-1 杆路与其他设施的最小水平净距表
注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并应满足隔距要求。

2架空光（电）缆在各种情况下架设的高度，不应小于表648-2的规定。

表648-2 架空光（电）缆架设高度表
的规定。

表648-3 架空光（电）缆交越其他电气设施的最小垂直净距表
注：1供电线为被覆线时，光（电）缆也可在供电线上方交越。

2光（电）缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。

3通信线应架设在电力线路的下方位置，应架设在电车滑接线和接触网的上方
位置。

7电缆线路敷设安装
7.4架空电缆敷设安装要求
7412架空电缆线路与其他设施接近或交越时，其间隔距离应符合本规范第6.4.8条的有关规定。

8光（电）缆线路防护
8.3光（电）缆线路防雷
8.3.1年平均雷暴日数大于20天的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。

8.3.5在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地。

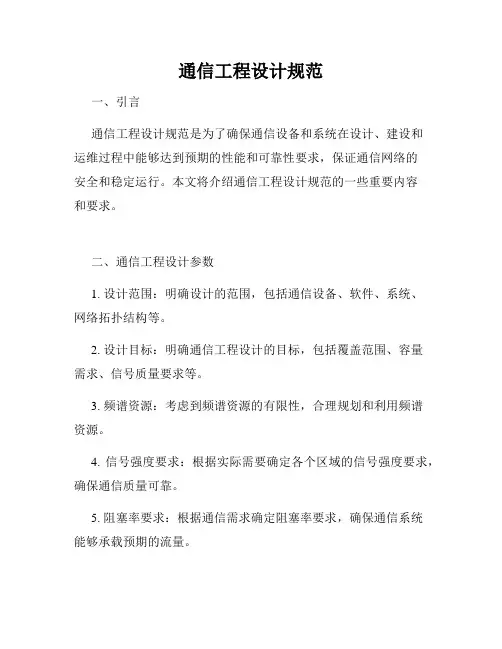

通信工程设计规范一、引言通信工程设计规范是为了确保通信设备和系统在设计、建设和运维过程中能够达到预期的性能和可靠性要求，保证通信网络的安全和稳定运行。

本文将介绍通信工程设计规范的一些重要内容和要求。

二、通信工程设计参数1. 设计范围：明确设计的范围，包括通信设备、软件、系统、网络拓扑结构等。

2. 设计目标：明确通信工程设计的目标，包括覆盖范围、容量需求、信号质量要求等。

3. 频谱资源：考虑到频谱资源的有限性，合理规划和利用频谱资源。

4. 信号强度要求：根据实际需要确定各个区域的信号强度要求，确保通信质量可靠。

5. 阻塞率要求：根据通信需求确定阻塞率要求，确保通信系统能够承载预期的流量。

6. 时延要求：根据通信类型和应用场景确定合理的通信时延，保证通信的实时性。

7. 设备布置：根据设计目标和现场条件，在合适的位置布置通信设备和天线。

8. 电源供应：确保通信设备有稳定可靠的电源供应，避免断电造成的通信中断。

9. 火灾安全：考虑通信设备的火灾安全性能要求，采取相应的防火措施。

三、通信线路规范1. 线缆选择：根据通信需求选择合适的通信线缆，考虑传输距离、带宽需求和环境特点。

2. 线路敷设：遵循线路敷设的规范，如合理布线、保持线缆的弯曲半径等。

3. 线路保护：采取适当的线路保护措施，如设置保护管、防水措施等。

四、无线通信规范1. 频谱规划：根据频段和频率规划要求，合理规划无线通信信道。

2. 天线设计：选择合适的天线类型和布置方式，优化信号覆盖范围和信号质量。

3. 防干扰措施：针对可能的干扰，采取合适的技术手段和设备，保证通信质量稳定。

4. 安全保护：加密通信、身份验证等安全措施，保护无线通信的隐私和机密性。

五、安全性规范1. 数据保护：制定合理的数据备份和恢复策略，确保数据的完整性和可用性。

2. 防火墙配置：根据实际需要，合理配置和管理防火墙，防止未经授权的访问。

3. 安全审计：建立安全审计机制，定期对通信系统进行审计，及时发现和解决安全问题。

GB 51158-2015《通信线路工程设计规范》强制性条文
6 光缆线路敷设安装
架空光缆敷设安装要求
架空线路与其他设施接近或交越时，间隔距离应符合下列规定。

1
注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并应满足隔距要求。

2 架空光（电）缆在各种情况下架设的高度，不应小
架空光（电）缆架设高度表
3 架空光（电）缆交越其他电气设施的最小垂直净距，不
缆交越其他电气设施的最小垂直净距表
注：1 供电线为被覆线时，光（电）缆也可在供电线上方交越。

2 光（电）缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。

3 通信线应架设在电力线路的下方位置，应架设在电车滑接线和接触网的上方位置。

7 电缆线路敷设安装
架空电缆敷设安装要求
架空电缆。

8 光(电)缆线路防护
光(电)缆线路防雷
年平均雷暴日数大于20天的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。

在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地。

通信线路工程设计规范篇一：通信线路工程设计规范试题通信线路工程设计规范试题项目部：姓名：成绩：一、单项选择题：将每道题中正确答案的字母填入“（）”内。

（每小题2分，共30分）1. 直埋1km光缆（普通土），开挖的土方量是（）百立方米。

A．5.4B．3.6 C．0.54 D．0.362． 1310nm波长的光缆每公里的损耗为（）db。

A．1 B．0.5 C．0.4D．0.253．（）接入是光纤接入的终极目标。

A．FTTH B．FTTBC．FTTC D．FTTO4. 光缆在敷设过程中最小曲率半径不小于光缆外径的（）倍。

A．10 B．15C．20 D．255. 架空线路与房屋建筑接近或交越时，其缆线到房屋建筑的最小水平净距是（）米。

A．0.5 B．1.0C．2.0 D．2.56. 电缆线路在通过河流时，宜采用（）方式。

如桥梁震动较大，电缆应采取防震措施。

A．架空跨越B．桥上敷设 C．河面立杆D．河底辅设7. 交换局至用户之间的传输损耗应符合（）A．交换局至用户≦6.0db B．交换局至用户≦7.0dbC．交换局至用户≦8.0db D．交换局至用户≦9.0db8. 在城区内光缆路由，应采用管道路由敷设方式，郊区宜采用管道，在没有管道的地段可采用埋式加（）保护方式。

A．钢管B．塑料管 C．混凝土盖板D．砖块9. 光缆穿放在钢管、塑料管内时，各类管材的内径不宜小于光缆处径的（）倍。

A．0.5 B．1.0C．1.5 D．210. 埋式光缆敷设在坡度（）、坡长大于30米的斜坡地段，宜采用S形敷设。

A．大于30度B．大于20度 C．小于30度 D．小于20度11. 光缆接头处两侧金属构件（）。

A．要电气连通 B．不接地C．要接地 D．不做电气连通、但要接地12. 塑料管道与电力电缆（35KV以上）平行净距为（）米。

A．1B．1.5 C．2 D．2.513. 塑料管道与地下给水管（管径300mm及以下）平行净距为（）米。

通信线路工程设计规范Code for design of telecommunication cable line engineeringGB 51158-2015主编部门：中华人民共和国工业和信息化部批准部门：中华人民共和国住房和城乡建设部施行日期：2016年6月1日中华人民共和国住房和城乡建设部公告第952号住房城乡建设部关于发布国家标准《通信线路工程设计规范》的公告现批准《通信线路工程设计规范》为国家标准，编号为GB 51158-2015，自2016年6月1日起实施。

其中，第6．4．8、7．4．12、8．3．1、8．3．5条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2015年11月12日前言本规范是根据住房城乡建设部《关于印发<2010年工程建设国家标准制订、修订计划>的通知》(建标[2010]43号)的要求，由中讯邮电咨询设计院有限公司会同有关单位共同编制完成的。

本规范在制定过程中，编制组进行了广泛的调查研究，认真总结实践经验，参考有关国内外有关标准，并在广泛征求意见的基础上，最后经审查定稿。

本规范共分9章，主要技术内容包括总则、缩略语，通信线路网，光(电)缆及终端设备的选择，通信线路路由的选择，光缆线路敷设安装，电缆线路敷设安装，光(电)缆线路防护，局站站址选择与建筑要求。

本规范用黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房城乡建设部负责管理和对强制性条文的解释，工业和信息化部负责日常管理，由中讯邮电咨询设计院有限公司负责具体技术内容的解释。

本规范在执行过程中如有意见或建议，请寄送中讯邮电咨询设计院有限公司(地址：北京市首体南路9号主语商务中心3号楼，邮政编码：100048)，以供今后修订时参考。

本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中讯邮电咨询设计院有限公司参编单位：广东省电信规划设计院有限公司江苏省邮电规划设计院有限公司主要起草人：贺永涛崔朝旭陈万虎谢桂月冒兵冯克正陈北航主要审查人：梁凯沈梁常瑞林孙晓东邹洪强张微波韩冬梅黄琦崔建桥李小洪刘小英杨克俭孙鹏11 总则1．0．1 为规范通信线路工程设计的编制，提高通信线路工程设计和管理水平，制定本规范。

线路基础知识第一章杆路1。

直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。

杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；2. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。

杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；3. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm。

第二章吊线1. 吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。

第一层吊线与第二层吊线间距40cm；2。

第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3. 吊线的背档杆和吊档杆5米以上的应做辅助装置。

100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。

飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4. 8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。

第三涨拉线1. 拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2. 拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm.第一道拉线与第二道拉线抱箍间距为40cm.3. 7×2.2钢绞线主吊线,角深在7.5米以下,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线,顶头拉线都用7/2.6钢绞线.4. 15米以上角深的角杆,应做人字拉线.拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置.5.线路偏转30度，拉线盒吊线规格相同；偏转角度30~60度之间，拉线采用比电缆吊线大一级规格的钢双绞线；大于60度或者架空电缆长杆都应设定头拉线；顶头拉线应采用比电缆吊线大一个级别钢绞线。

通信线路工程设计规范
通信线路工程设计规范是指为了保证通信线路的正常运行和可靠性，制定的设计规范。

以下是通信线路工程设计应遵循的规范要求。

一、线路选择：
1. 根据通信线路的用途、覆盖范围和通信容量需求合理选择线路类型，如光纤、电缆、微波等。

2. 考虑线路的可靠性、信号传输质量和成本综合因素，综合选择最优线路。

二、线路布置：
1. 线路布置应尽量避免与强电线路交叉，减少电磁干扰。

2. 线路布置应尽量避免靠近高压电源设备和强磁场设备，以保证通信线路的正常运行。

三、线路敷设：
1. 线路敷设应符合相关的施工规范和安全要求，确保线路的可靠性和安全性。

2. 线路敷设应选择合适的材料和工艺，保证线路的绝缘性能和耐久性。

四、线路维护：
1. 定期检查线路的导通性和质量，及时排除线路故障。

2. 做好线路的防护工作，定期检查线路的绝缘性能，防止意外短路和故障发生。

五、线路标识：
1. 在线路布置的每个连接点和转弯处设置标识牌，标示线路的名称和方向。

2. 对线路进行合理的编号和标示，便于维护和管理。

总结：
通信线路工程设计规范是为了保证通信线路的正常运行和可靠性，制定的设计规范。

设计者在进行通信线路工程设计时，应选择合适的线路类型，合理布置和敷设线路，并做好线路的维护和标识工作。

同时，要符合相关的施工规范和安全要求，确保线路的可靠性和安全性。

1.0.1 《长途通信干线光缆传输系统线路工程设计规范》（简称本规范）适用于新建长途通信干线陆地光缆传输系统的线路工程设计。

改建、扩建及其他类似光缆线路工程可参照执行。

1.0.2 工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。

1.0.3 工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。

设计中应当进行多方案比较，努力提高经济效益，降低工程造价。

1.0.4 工程设计应合理利用已有网络设施和装备器材。

1.0.5 工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。

1.0.6 工程设计应与通信发展规划相结合。

建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑远期发展的可能性。

1.0.7 当本规范与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本规范引用的标准及规范有矛盾时，应以本规范为准。

1.0.8 在特殊情况下执行本规范的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。

1.0.9 本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。

5.6 架空光缆敷设安装要求5.6.1 长途架空光缆线路，应根据不同的负荷区，采取不同的建筑强度等级。

线路负荷区的划分，应根据气象条件按表 5.6.1 确定。

表 5.6.1 划分线路负荷区的气象条件负荷区别轻负荷区中负荷区重负荷区超重负荷区气象条件冰凌等效厚度（mm）≤5≤10≤15≤20结冰时温度-5℃-5℃-5℃-5℃结冰时最大风速（m/s）10101010无冰时最大风速（m/s）25///注1：冰凌的密度为0.9g/3立方厘米，如果是冰霜混合体，可按其厚度的二分之一折算为冰厚。

注2：最大风速应以气象台自动记录10分钟的平均最大风速为计算依据。

5.6.2 长途架空线路的负荷区，应根据建设地段的气象资料，按照平均每十年为一周期出现的最大冰凌厚度和最大风速选定。

通信线路工程设计规范
强制性条文
Modified by JACK on the afternoon of December 26, 2020
GB 51158-2015《通信线路工程设计规范》强制性条文
6 光缆线路敷设安装
架空光缆敷设安装要求
架空线路与其他设施接近或交越时，间隔距离应符合下列规定。

1
注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并应满足隔距要求。

2 架空光（电）缆在各种情况下架设的高度，不应小
架空光（电）缆架设高度表
3 架空光（电）缆交越其他电气设施的最小垂直净距，不
缆交越其他电气设施的最小垂直净距表
注：1 供电线为被覆线时，光（电）缆也可在供电线上方交越。

2 光（电）缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。

3 通信线应架设在电力线路的下方位置，应架设在电车滑接线和接触网的上方位置。

7 电缆线路敷设安装
架空电缆敷设安装要求
架空电缆。

8 光(电)缆线路防护
光(电)缆线路防雷
年平均雷暴日数大于20天的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。

在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地。

通信线路工程设计相关的强制性条文与规范（强标与强规汇编）目录一、YD5102-2010《通信线路工程设计规范》 (3)二、YD5121-2010《通信线路工程验收规范》 (7)三、YD 5018-2005《海底光缆数字传输系统工程设计规范》 (13)四、GB 50374-2006《通信管道工程施工及验收规范》 (13)五、YD 5148-2007《架空光（电）缆通信杆路工程设计规范》 (16)六、YD 5039-2009《通信工程建设环境保护技术暂行规定》 (17)七、YD 5002-2005《邮电建筑防火设计标准》 (18)八、YD/T5026-2005《电信机房铁架安装设计规范》 (19)九、YD 5098-2005《通信局(站)防雷与接地工程设计规范》 (19)一、YD5102-2010《通信线路工程设计规范》6.2.2 光缆埋深应符合表0的规定。

注1：边沟设计深度为公路或城建管理部门要求的深度。

注2：石质、半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土。

此时光缆的埋深相应减少。

注3：上表中不包括冻土地带的埋深要求，其埋深在工程设计中应另行分析取定。

6.2.14 直埋光缆与其他建筑设施间的最小净距应符合表错误!未找到引用源。

的要求。

表错误!未找到引用源。

直埋光（电）缆与其他建筑设施间的最小净距单注：1.直埋光缆采用钢管保护时，与水管、燃气管、输油管交越时的净距可降低为0.15m。

2.对于杆路、拉线、孤立大树和高耸建筑，还应考虑防雷要求。

3.大树指直径300mm及以上的树木。

4.穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。

5.隔距达不到上表要求时，应采取保护措施。

6.4.8 架空线路与其它设施接近或交越时，其间隔距离应符合下述规定。

1 杆路与其它设施的最小水平净距，应符合表0-1的规定。

注：在地域狭窄地段，拟建架空光缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设光缆线路，并满足隔距要求。
