隔离刀闸安装作业指导书

GW4A-126/GW22B-126/JW10-102型隔离开关作业指导书南通送变电工程有限公司二零零九年七月审批：日期：审核：日期：编制：日期：1 适用范围 (4)2 引用文件 (4)3人员要求 (4)4危险点分析与预控措施 (5)5工器具及耗材准备 (6)6 作业流程图 (8)7安装工序及技术要求： (9)GW4A-126/GW22B-126/JW10-102型隔离开关安装调试1 适用范围本作业指导书适用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试2 引用文件DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程扬州北辰电气设备有限公司隔离开关安装和维护说明手册GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范3人员要求3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。

3.2现场工作人员的身体状况、精神状态良好。

所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格。

3.3作业辅助人员（外来）必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面施教后方可参加工作。

3.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。

3.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。

3.6外单位承担或外来人员参与公司系统电气工作的工作人员应熟悉本规程、并经考试合格，方可参加工作。

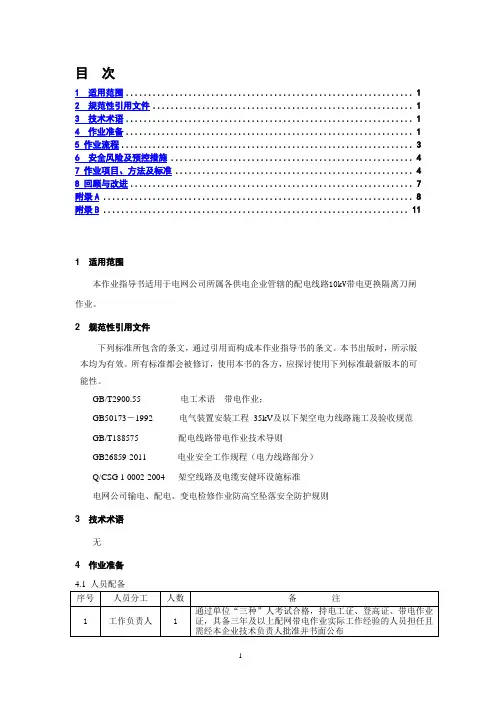

目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (3)6 安全风险及预控措施 (4)7 作业项目、方法及标准 (4)8 回顾与改进 (7)附录A (8)附录B (11)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖的配电线路10kV带电更换隔离刀闸作业。

2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T2900.55 电工术语带电作业；GB50173－1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB/T188575 配电线路带电作业技术导则GB26859-2011 电业安全工作规程（电力线路部分）Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配网带电作业实际工作经验的人员担任且需经本企业技术负责人批准并书面公布2 安全员 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配电带电作业实际工作经验的人员担任3 作业人员 2 通过单位“三种”人考试合格，具备电工证、登高证、持带电作业证4 合计 4 所有工作人员需通过每年一次的GB26859-2011电业安全工作规程（电力线路部分）年度考试、“两票”考试合格，经过必要的技能技术培训，具备带电作业资质，可根据实际情况安排人员。

4.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况2 技术资料准备作业指导书GB/T188575 配电线路带电作业技术导则历史作业数据记录现场作业表单4.3 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 绝缘安全帽顶 4 区别于安全帽2 绝缘网衣件 23 绝缘肩套件 24 绝缘手套副 25 绝缘鞋副 26 绝缘安全带条 27 安全围栏套若干8 安全桩个10表2：工器具及仪器仪表序号名称规格单位数量备注1 带电作业车辆 12 绝缘引流线条 33 绝缘毯张 64 绝缘挡板个 35 绝缘毯夹个若干6 绝缘夹钳把 2序号名称规格单位数量备注1 带电作业车辆 12 绝缘引流线条 37 绝缘绳条 18 绝缘扳手把若干9 个人工具套 210 绝缘剥皮刀把 111 绝缘切刀把 112 绝缘剪把 113 验电笔支 114 高压电流测量仪个 1表3：消耗性材料序号名称规格单位数量备注1 隔离刀闸副 32 铝包带圈 15 作业流程流程开始1.工前准备2.办理工作票（单）3.安全措施布置4.车辆、工器具布置5.作业位置就位6.绝缘隔离作业7.带电更换隔离刀闸8.质量检查，现场清理9.工作终结、资料归档结束图1 作业流程图6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1车辆操作（带电作业车绝缘斗臂部分）设备损坏车辆落脚地面出现塌陷、下沉；绝缘臂摇摆过大，导致车辆翻车或损坏1.选择结实的地面，支脚放好后应受力牢固，并使车辆保持水平状态。

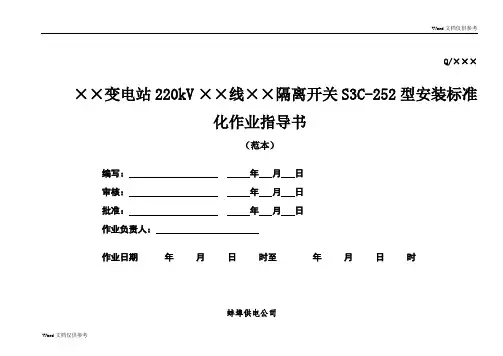

Q/×××××变电站220kV ××线××隔离开关S3C-252型安装标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时蚌埠供电公司1 范围本作业指导书适用于××变电站220kV ××线××隔离开关S3C-252型安装工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）DL/T 596—1996 电力设备预防性试验规程S3C/252型隔离开关安装使用说明书3 安装准备3.1 准备工作安排3.2 备品备件3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 人员分工4 作业程序及作业标准4.1 开工4.2 检修电源的使用4.3 安装内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估7 附录7.1 设备主要技术参数(参考性附录)7.2 设备安装调试数据记录(规范性附录)7．3螺钉和螺栓的拧紧力矩7.4 ××变电站220kV ××线××隔离开关 S3C-252型安装作业流程图。

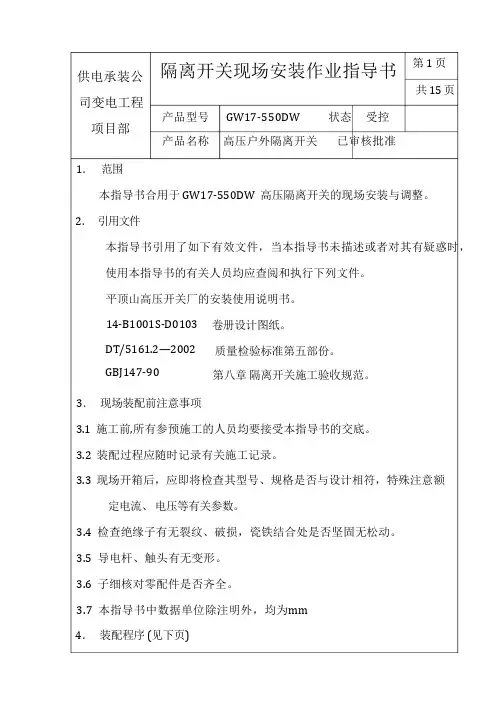

供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准1．范围本指导书合用于 GW17-550DW 高压隔离开关的现场安装与调整。

2．引用文件本指导书引用了如下有效文件，当本指导书未描述或者对其有疑惑时，使用本指导书的有关人员均应查阅和执行下列文件。

平顶山高压开关厂的安装使用说明书。

14-B1001S-D0103 DT/5161.2—2002 GBJ147-90 卷册设计图纸。

质量检验标准第五部份。

第八章隔离开关施工验收规范。

3．现场装配前注意事项3.1 施工前,所有参预施工的人员均要接受本指导书的交底。

3.2 装配过程应随时记录有关施工记录。

3.3 现场开箱后，应即将检查其型号、规格是否与设计相符，特殊注意额定电流、电压等有关参数。

3.4 检查绝缘子有无裂纹、破损，瓷铁结合处是否坚固无松动。

3.5 导电杆、触头有无变形。

3.6 子细核对零配件是否齐全。

3.7 本指导书中数据单位除注明外，均为mm4．装配程序 (见下页)第 1 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准到货验收检查测量支架水平度及距离开箱检查技术交底及工作票基座安装调整主体安装操作机构安装相间、机构及零配件安装N 机械性能调整Y检查和试验二次接线一次端子接线接地线安装交接、投运第 2 页供电承装公司变电工程项目部隔离开关现场安装作业指导书共 15 页产品型号 GW17-550DW 状态受控产品名称高压户外隔离开关已审核批准5 隔离开关的有关参数5.1 有关电气参数额定电压 kV 500最高电压 kV 550额定频率 HZ 50额定电流 A 3150额定峰值耐受电流 KA 1253S 短时耐受电流 KA 50隔离开关主回路电阻μ Ω 不大于 130接地刀主回路电阻μ Ω 不大于 130隔离开关分闸后最小绝缘距离 m 4.7接地刀闸分闸后最小绝缘距离 m 4.0合闸后动触头最小夹紧力 N 不小于 1205.2 安装过程螺栓的拧紧力矩：M8 20Nm M10 40NmM12 70Nm M16 170NmM20 340Nm M24 600Nm 5.3 所配电动机构技术参数输出角度:分闸一次时间:合闸一次时间: 机电转速:电机电压:控制回路电压: 90 ±4° (可调)9±2s9±2s1400r/minAC380V220V第 3 页供电承装公司变电工程项目部安装内容隔离开关现场安装作业指导书第 4 页共 15 页产品型号 GW17-500W 状态受控产品名称高压户外隔离开关已审核批准简图备注6 安装过程6.1 基础检查按右图 1 检查基础的水平尺寸，误差不超过 5mm 。

隔离开关安装作业指导书审批页批准：审核：编制：编制时间：目录1、适用范围 (1)2、编写依据 (1)3、作业流程 (1)4、安全风险辨析与预控 (2)5、作业准备 (5)6、作业方法 (6)7、质量控制措施及检验标准 (11)1、适用范围本作业指导书适用于110～500kV电压等级、频率为50Hz的垂直断口隔离开关、水平断口隔离开关安装作业。

2、编写依据表2-1编写依据序号引用资料名称1GBJ147—1990《电气装置安装工程高压电器施工及验收规范》2DL3DL4Q/CSG10001—2004《变电站安健环设施标准》5Q/CSG10007—2004《电力设备预防性试验规程》6《10kV～500kV输变电及配电工程质量验收与评定标准第2部分：变电电气安装工程》7Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》8《中国南方电网公司十项重点反事故措施》3、作业流程作业（工序）流程见图3-1。

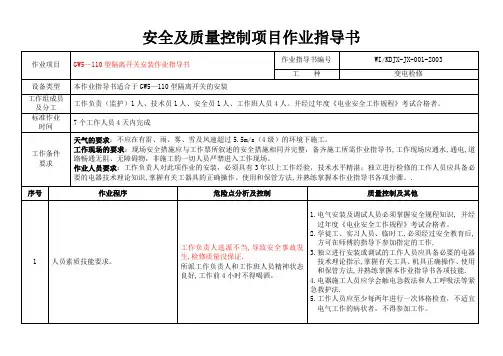

图3-1作业（工序）流程图4、安全风险辨析与预控4.1隔离开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与隔离开关安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1作业任务安全基准风险指南5、作业准备5.1人员配备表5-1作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6、作业方法6.1施工准备6.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

llOkV五大连池变电站新建工程隔离开关安装作业指导书黑河维科锐电力有限责任公司llOkV五大连池变电站新建工程施工项目部批准：年月R 核：年月日编写：年月日1工程概述 ....................................................... 1」偏写依握 ...................................................1.2工程简况 ..................................................2施工准备 (4)2.1施工计划 (4)2.2技术资料、人员、机械的配备 (4)2.3姿全、技术灵底 (5)2.4施工现场的准备和布置 (5)3施工方滋及技术要求 (7)3.1施工流程 (7)4质量标准及工艺要求4.1质量标准 (9)4.2工艺要求 .................................................10 安全注意事项 5.1危险点分析 .. (11)5.2安全注意事项 (11)6 丈明施工、环境保护及成嬴椽护措施 (12)6.2 环境保护措岚 (12)6.3 成洗保护措施 (12)7 工器具配备表 ................................................ 13 3.2施工方出 .......................................................................................8 116.1 丈朗施工措施 (12)13 8附加说朗工程概述1.1编写依据：1.1.1《国家屯网公司输变屯标准化施工作业手册》(变屯工程分册)；1.1.2《电气装置安装工程高压电器施工及验收规范》(GBJ-90)；1.1.3《电气装置安装工程质量检验及评定规程》(DL/T5161-2002)；1.1.4《工程建设标准强制性条文》电力工程部分(建标[2006] 102号)；1.1.5《电气装置安装工程电气设备交接试验标准》(GB5O15O-2OO6)；1.1.6设计图纸及厂家说明书；1.1.7《公司管理体系程序文件》；1.1.8《电力建设安全工作规程》变电所部分(DL5OO9.3-97)；1.1. 9工程创优施工实施细则。

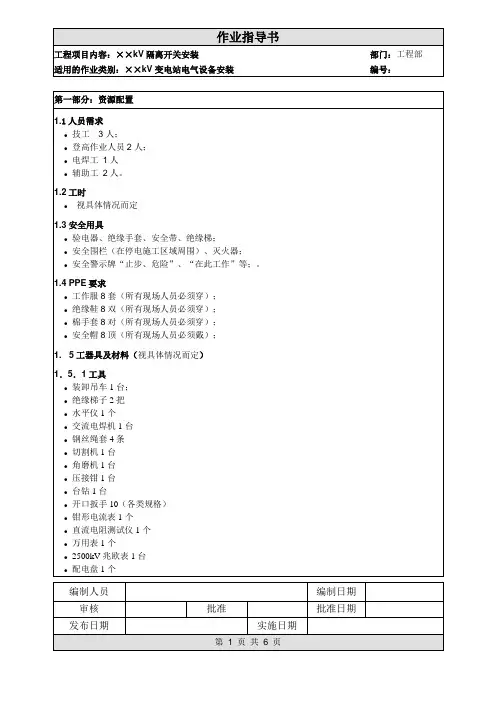

隔离开关安装作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，（3）工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。

2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。

由质检员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）设备支柱中性线位置误差不大于10mm。

（2）设备支柱倾斜度不大于2%。

（3）设备支柱相对高差不大于10mm。

3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）、首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀；（2）、瓷件无裂纹及破损；（3）、技术资料、图纸以及专用工具是否齐全；（4）、填写设备开箱检查记录表格，开箱记录表格附后。

3、吊装将隔离开关三相底座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。

然后采用底座上垫金属垫片来校正底座的水平度和垂直度。

垫片间及与构架间点焊，防止受力后位移，调整完毕用电焊焊牢。

将隔离开关各相基座分别吊装到三相底座上，并用螺栓紧固，再将各相二节基座吊上组装，调整其水平与垂直度。

质量标准：（1）、隔离开关三相底座横向与纵向误差在5mm以内。

（2）、三相支柱应在同一水平面，同相绝缘子柱的中心线应在同一垂直面内，相间距离与设计值误差不大于5m4、水平拉杆的配制三相联动水平拉杆用钢管制成。

钢管在地面上校直，连接头的一端插入钢管焊接，注意留出的螺栓长度要有足够长，以供开关调节需要。

隔离开关安装标准化作业指导书(B-DQ-04)第6页共10页5）静触头安装屈臂式隔离开关的静触头安装在绝缘子上，然后起吊。

剪刀式隔离开关静触头安装，应先在管母上做记号，在管母上安装夹钳，在标记两边安装支架，检查悬挂触头的导管是否与参考标记垂直。

固定夹钳于母线上并上紧螺栓。

执行手动合闸，检查动触头与静触头插入情况。

如不符合要求，松开两个夹钳，调整钢缆长短，使动触头刚好进入静触头，上紧夹钳将隔离开关设置回分闸位置。

6）垂直连杆装配将主刀和地刀的操作转动轴插入底座相应轴套键槽内，然后插入插销并销上。

尽可能上提传动轴以便安装操作机构箱，并将其固定。

7）操作机构箱安装确认机构箱系列号与隔离开关系列号应相同，根据图纸分清各型开关主刀、地刀机构箱。

按要求吊装机构箱于支持构件上，不完全紧固机构箱，通过手动操作设定主刀操作机构和隔离开关处于“分闸”位置，确认各机械联锁盘处于相应位置。

放下各传动轴到相应机构箱上部法兰，要求上下法兰整个圆周接触且处于同一平面，传动轴保持垂直，必要时可以通过调整机构箱来实现要求。

将垂直连杆的底部插入抱箍，并用力矩扳手将夹钳用螺丝拧紧。

8）其他安装事项有转动部件的，在安装调整后要进行润滑，触头接触部位要在清理干净后涂一薄层中性凡士林。

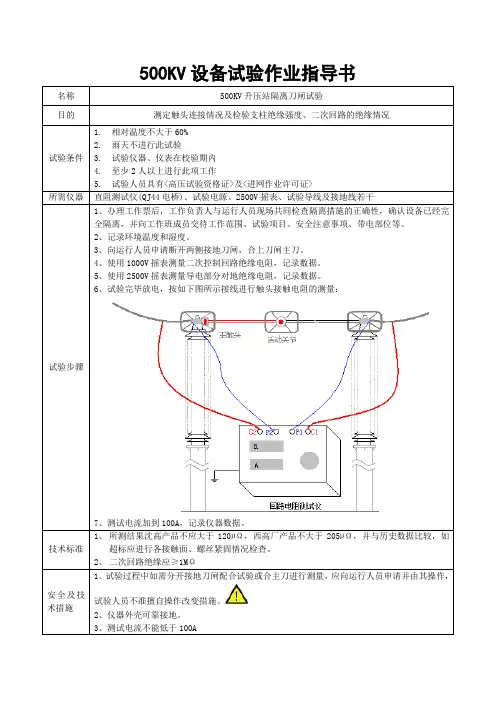

隔离开关的电气交接试验工作，由电气试验人员实施，按规范要求进行绝缘电阻、导电回路电阻、触值钳夹力测试、瓷瓶探伤以及操作回路等的试验工作。

一次接线端子连接时，首先用不锈钢丝刷清除端子表面的氧化层，清刷时应交叉方向进行，并将端子表面清理干净，立即涂上薄层电力复合脂，拧紧连接件。

二次电缆接线根据厂家内部接线图和设计图纸进行，接线要求符合有关电缆施工规范与工艺要求。

6.1.2隔离开关安装过程质量控制要点：1）隔离开关底座与设备支架安装宜做到无垫片安装。

2）支柱绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固。

支柱绝缘子瓷柱弯曲度控制在规范规定的范围内，瓷柱与法兰结合面胶合牢固，应涂以性能良好的硅类防水胶。
