电磁式怠速控制阀常见故障及检测作者：朱纯浩张博来源：《农机使用与维修》2014年第09期摘要怠速装置的作用是保证发动机启动性能和快怠速暖机性能，并维持发动机在目标怠速下的稳定运转。
本文围绕电磁式怠速控制阀的结构、安装位置、检修方法加以阐述。
关键词电磁式怠速控制阀故障检修1 电磁式怠速控制阀的结构电磁式怠速控制阀是利用通电线圈产生的电磁力来控制阀门的开度。
根据控制信号的不同，可分为占空比型和开关型两类。
图1为占空比控制电磁阀型怠速控制阀结构图，主要由控制阀、阀杆、电磁线圈和复位弹簧、进气口、出气口等组成。
1.弹簧2.线圈3.阀杆4.控制阀5.弹簧图1 占空比控制电磁阀型怠速控制阀工作原理：当电磁线圈通电时，产生电磁吸力。
若线圈产生的电磁吸力超过复位弹簧弹力时，阀轴将带动阀芯向上移动，打开旁通气道。
当电磁线圈断电时，阀轴及阀芯在弹力作用下复位，关闭旁通气道。
线圈产生的电磁力大小将决定控制阀的开度， ECU也是通过控制输入线圈脉冲信号的占空比来控制磁场强度，以调节控制阀的开度，实现对怠速空气量的控制。
主要由线圈和控制阀组成，图2为开关型怠速控制阀的结构图。
ECU向怠速控制阀输出的控制信号为开关信号。
即开关型怠速控制阀只有开或关两个位置。
发动机怠速运转时，ECU控制阀内线圈通电或者断电两种状态，如果电磁线圈通电，控制阀将开启；如果线圈断电，控制阀将关闭。
1.线圈2.控制阀图2 开关型怠速控制阀该怠速控制阀的工作除了由ECU根据各传感器信号来控制外，还受到后窗除雾开关和灯开关的控制。
也就是说，在发动机怠速时怠速控制阀还会根据除雾开关和灯开关的状态，自动接通或断开怠速控制阀电源电路，打开或关闭旁通气道，自动调节发动机怠速转速。
当使用灯光或除雾器时，怠速控制阀打开旁通气道，以提高发动机的怠速。
2 占空比控制电磁阀的检测图3为日本本田轿车占空比控制电磁阀型怠速控制阀电路。
在使用中，主要应进行以下检查：（1）将点火开关转至“开”档，把怠速控制阀线束连接器拆开，但发动机不启动，在线束连接器侧测量搭铁与电源端子之间的电压，如果电压值为蓄电池电压值，则说明怠速控制电源电路无故障。
电控发动机怠速过高的分析与排除电控发动机疑难故障分析之怠速过高的分析与排除，发动机怠速运转不良故障主要分为下面三种情况：一是怠速不稳；二是怠速偏高；三是怠速偏低或无怠速。
现在咱们主要研究怠速过高的分析和排除(一)故障的一般原因怠速偏高(1)真空泄漏。
(2)节气门位置调整不当(人为调整)。
(3)怠速控制阀变形或卡死。
(4)温控阀水道不畅。
发动机升温后，阀体温度不升高，阀内石腊感温体不动作，致使怠速处于高怠速状态不下降。
(5)P／N(驻车／空档)开关和快怠速阀有故障。
(二)电控方面的原因怠速偏高(1)节气门位置传感器有故障。
例如调整不当；或怠速触点不闭合，ECU收不到怠速信号；或传感器电阻值发生变化，输送给ECU的信号电压随之变化。
ECU 根据变化的信号(不是处于怠速工况，而是处于部分负荷工况)，指令增加喷油时间，使其怠速转速升高。
(2)冷却液温度传感器有故障。
如传感器插头断路，ECU以事先设定的冷却液温度替代值为标准，以极冷工况控制喷油量，使其转速升高；或者是传感器显示冷却液温度信号错误，热车状态当作冷车状态，ECU以冷车状态为标准指令增加喷油脉冲，使转速升高。
(3)ECU有故障。
如ECU受潮。
(4)空调开关信号，转向油压信号(单点喷射发动机)有问题，向ECU发出需要升高怠速的信号，致使怠速升高。
(三)故障的排除怠速过高或过低故障的排除电控发动机的怠速控制与电脑ECU接受来自发动机冷却液温度、负载、节气门位置等的电信号来决定怠速状态。
电脑ECU根据上述传感器的信号经运算后，指挥怠速调整装置进行自动调节。
当怠速转速低于设定值时，电脑ECU会指令怠速调节装置打开空气旁通道，使进气量增加，从而提高怠速值。
当怠速转速高于设定值时，电脑ECU则控制怠速调节装置关小空气旁通道，使进气量减少而降低转速。
因此电控发动机怠速过高或过低故障的排除应从以下几方面入手。
(1)发动机检查。
起动发动机，使发动机冷却液温度达到正常温度，关掉所有附加电气装置，将变速杆置于空档位置，然后从发动机仪表板上查看怠速情况，是否在正常的转速范围内，如不在规定范围，就应进行以下检查。
怠速控制阀的检测方法怠速控制阀是汽车发动机管理系统中的重要部件，它的作用是控制发动机怠速转速，保持发动机在怠速状态下的稳定运行。
因此，怠速控制阀的正常工作对于发动机的性能和燃油经济性至关重要。
在实际使用中，怠速控制阀可能会出现故障，导致发动机怠速不稳定甚至无法正常工作。
因此，及时检测和维修怠速控制阀就显得尤为重要。
一、外观检查。
首先，我们可以通过外观检查来初步了解怠速控制阀的工作状态。
检查怠速控制阀的外观是否有明显的损坏或腐蚀，是否有漏油现象。
同时，还需要检查连接怠速控制阀的线束是否完好，插头是否接触良好。
这些外观上的问题往往可以直观地判断出怠速控制阀是否存在故障。
二、电气检测。
接下来，我们可以进行怠速控制阀的电气检测。
首先，使用万用表检测怠速控制阀的线束是否通电，以确认电路是否正常。
然后，可以使用电脑诊断仪对怠速控制阀进行电气测试，检测怠速控制阀的工作状态和信号输出情况。
通过电气检测，可以初步判断怠速控制阀是否存在电路故障或信号问题。
三、空气流量检测。
怠速控制阀的工作原理是通过控制进气量来调节发动机的怠速转速，因此，空气流量的检测也是非常重要的一项检测方法。
我们可以使用空气流量计对怠速控制阀的进气量进行检测，以确认怠速控制阀是否能够准确控制进气量。
如果空气流量不稳定或超出正常范围，则说明怠速控制阀存在故障。
四、清洁和维护。
除了以上的检测方法，定期的清洁和维护也是保持怠速控制阀正常工作的重要手段。
怠速控制阀安装在进气歧管上，长时间的使用会导致进气歧管内积聚大量的积碳，影响怠速控制阀的工作。
因此，定期清洁进气歧管和怠速控制阀是非常必要的，可以有效地延长怠速控制阀的使用寿命。
总结。
怠速控制阀的检测方法主要包括外观检查、电气检测、空气流量检测以及清洁和维护。
通过这些方法的综合应用，可以全面地了解怠速控制阀的工作状态，及时发现并解决怠速控制阀的故障，保证发动机的正常工作。
因此，在日常维护和保养中，我们应该重视怠速控制阀的检测工作，以确保汽车的性能和安全。
怠速控制阀的故障与排除******班级：06汽车运用技术一班学号：********指导教师：林文光（老师）目录摘要 (1)前言.................................. 错误!未定义书签。
正文.................................. 错误!未定义书签。
（一）故障现象 (1)（二）故障原因分析诊断 (1)2-1.进气系统 (2)2-2. 燃油系统 (2)2-3. 点火系统 (2)2-4. 机械结构 (3)（三）故障诊断与排除 (4)3-1检查各线接头 (4)3-2检查快怠速感温阀 (4)3-3检查高压线及分电器 (4)3-4检查真空管路 (4)（四）EGR的结构及工作原理 (5)结论 (6)结束语 (6)致谢： (7)摘要本文主要介绍一辆1994款的本田雅阁轿车，冷车怠速一切正常，但车主反映，此车行驶一段时间后，例如在路上等红灯停车，会发生怠速不稳，甚至会发生熄火现象。
通过故障诊断与合理的分析，并结合一定的实际经验利用车间的工艺把故障排除。
关键词：怠速不稳EGR阀故障诊断故障排除分析前言发动机怠速不稳是汽车使用中常见的故障之一。
尽管现在大多数的轿车都有故障自诊断系统，但也会出现汽车有故障面自诊断系统却显示正常代码或显示与故障无关的代码的情况。
这通常是由不受电控单元(ECU)直接控制的执行装置发生故障或传统机械故障成。
我们作为汽车维修的一线人员，除了要认真学好汽车基本构造等一般理论知识，更要对某一款，或某几款车做到精益求精，举一反三，真真正正排除故障，给汽车行业的发展做出贡献。
正文（一）故障现象一辆94款发动机为F22B2的雅阁轿车，在冷车过程中没有不正常现象，热车时怠速不稳。
利用自诊断系统读取故障码，电控系统没有故障存储。
我们等该车发动机冷却，再着火，发现过程中突然出现了发动机怠速在800~1200r/min之间波动的现象。
该车冷机起动时，发动机转速为1200r/min，属于冷机怠速，此时发动机运转平稳，但发动机大约运转5min后，发动机转速忽高忽低，发动机转速表在800~1200r/min之间有规律地波动，但是仪表板报上的发动机故障指示灯不亮。

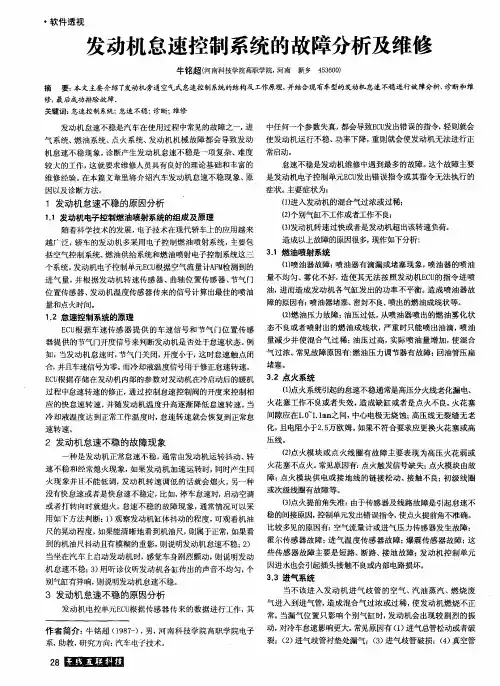

摘要本文主要介绍电控发动机步进电机式怠速控制系统，通过图例介绍发动机怠速控制系统的结构组成以及工作原理，并结合实际情况，例举几大类常见的怠速控制系统的故障；怠速过高，怠速过低，怠速不稳，怠速熄火，发动机无怠速，并对有些故障的类型通过实际案例加以分析和故障总结，列出故障诊断和维修方法。
关键词：怠速、步进电机、故障诊断、维修绪论怠速是指节气门关闭，加速踏板完全松开，且发动机对外无功率输出，并且保持最低转速稳定运转的工况，在汽车使用中，发动机怠速运转的时间约占30%，怠速转速的高低直接影响燃油消耗和排放污染。
然而，在我国汽修行业中，怠速工况的故障率及怠速控制有关的各种故障率远大于其他工况的故障率。
这种故障现象千奇百怪，造成的故障原因也是多种多样，怠速控制中的问题确实给我们汽车维修人员带来了不小的困难，如何对待，如何分析，如何检测和排除怠速控制中所发生的各种故障，应是我们每个维修人员值得总结和探讨，研究和交流的一个重要的课题。
目录摘要 (2)关键词 (2)绪论 (2)1.电控怠速控制系统的结构与工作原理 (4)1.1结构和原理 (4)1.2步进电机式怠速控制阀 (4)1.3怠速控制原理 (5)2.发动机怠速控制系统常见故障原因及排除方法 (6)2.1怠速不稳原因及检测方法 (6)3.案例分析 (7)3.1案例分析1 (7)3.2案例分析2 (8)3.3案例分析3 (9)结束语 (12)参考文献 (12)1．电控怠速控制系统的结构与工作原理1.1 结构和原理步进电机式电控怠速控制系统的结构如下图2所示，主要有传感器、ECU、步进电机式怠速控制阀组成。
传感器检测发动机的运行工况和负载设备的工作工况，ECU则根据各种传感器的输入信号确定一个怠速运转的目标转速，传感器主要有：空气流量计（MAF）、进气岐管绝对压力传感器（MAF）、节气门位置传感器、水温传感器（ECT）、氧传感器、怠速开关信号、空调开关信号、发动机转速传感器等，并与实际转速进行比较，根据比较结果控制步进电机怠速控制阀工作，以调节进气量，使发动机的怠速转速达到所确定的目标转速。
怠速控制阀的工作原理怠速控制阀（Idle Air Control Valve，简称IAC）是发动机管理系统中的一个重要组成部分，主要用于控制发动机在怠速运行时的空气流量，从而实现发动机的稳定怠速工作。
这篇文章将详细介绍怠速控制阀的工作原理。
1. 怠速问题及其解决方案在传统的汽车发动机中，怠速是指在整个发动机系统不施加任何负载时，发动机保持运转，以供应必要的动力以保持车辆处于静止状态。
然而，由于各种因素（例如温度、空气压力、发动机磨损等）的影响，发动机在怠速工作时可能会遇到不稳定、高转速或低转速等问题。
怠速控制阀的出现就是为了解决这些问题。
2. 怠速控制阀的构造怠速控制阀是一个螺旋形的活塞阀，通常具有一个油门阀和一个继电器。
油门阀通过调节燃料供给量来控制发动机的转速，继电器则是通过信号输入来控制油门阀的工作状态。
3. 怠速控制阀的工作原理怠速控制阀依靠电磁力来调节活塞阀的开启程度，从而改变进入发动机的空气流量。
其工作流程如下：3.1 发动机启动当发动机启动时，控制单元将发送一个开启怠速控制阀的命令，并且怠速控制阀也会对系统进行自检。
在自检完成后，怠速控制阀会保持在一个初始的开度位置，这个位置通常是根据发动机的类型和工作情况提前设定好的。
3.2 发动机热车在发动机热车过程中，由于冷却水温度较低，发动机进气的温度也会相对较低，此时怠速控制阀会根据该信号控制阀门的开度大小，以供应适量的空气和燃料以保持发动机的稳定怠速。
3.3 发动机运行当发动机达到正常工作温度后，怠速控制阀会根据控制单元的信号进行调整。
控制单元会根据发动机的负荷情况、油门踏板的输入以及其他传感器的信号来计算出发动机需要的空气流量，并将相应的指令发送给怠速控制阀。
怠速控制阀根据这些指令来调整阀门的开度，以控制发动机的转速在设定的范围内保持稳定。
4. 怠速控制阀的故障排除虽然怠速控制阀在发动机正常工作过程中发挥着重要的作用，但由于长时间使用和各种原因，它也可能会遇到一些故障。

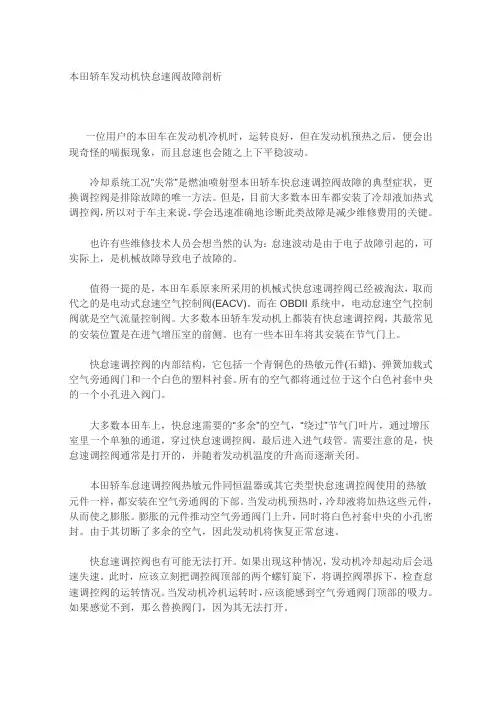

本田轿车发动机快怠速阀故障剖析一位用户的本田车在发动机冷机时，运转良好，但在发动机预热之后，便会出现奇怪的喘振现象，而且怠速也会随之上下平稳波动。
