电杆拉线的设计计算与安装

拉线组装操作法
拉线用来平衡力，电杆受力要分析。

平衡张力设拉线，楔形UT拉线棍。

无拉电杆在直线，凡有转角设拉线。

转角终端耐张杆，拉线种类不一般。

拉线制作钢绞线，也可镀锌铁丝线。

拉线长度计算好，上把下把做缠绕。

拉线主要由钢绞线、拉线抱箍、上把、楔形线夹、下把、UT线夹及拉盘组成。

拉线安装步骤主要包括挖坑、下拉线盘、预制拉线、安装拉线抱箍、安装UT型线夹等。

ϕ拉线常用钢绞线（GJ25～GJ75）制作，有时也用3.2～4mm多股（3、5、7、9、11、13股）镀锌铁线制作。

拉线的底把宜采用直径不小于16mm的圆钢制成的拉线棒，底把露出地面0.5m，入土部分应进行防腐处理。

地下固定在混凝土拉线底盘上，埋深一般不小于1.5m。

1一拉线上把，2一紧线器，3一紧线器柄，4一紧线器尾绳，5一拉线尾端，6一拉线底把，7一上部绑扎，8一花绑，
9一下部绑扎，10一地把。

1）拉线位于交通要道或人员易触及的地方，必须套上涂有红、白漆标志的竹管保护。

2）当一根电杆上安装有多条拉线时，拉线不应有过松、过紧、受力不均匀等现象。

3）在农村触电事故中，很大一部分的事故就是由于拉线的设置不合理或不符合规范要求进行施工引起的。

因此在日常的线路设计和施工中一定要正确把握拉线的设置，切莫因“小”而失“大”。

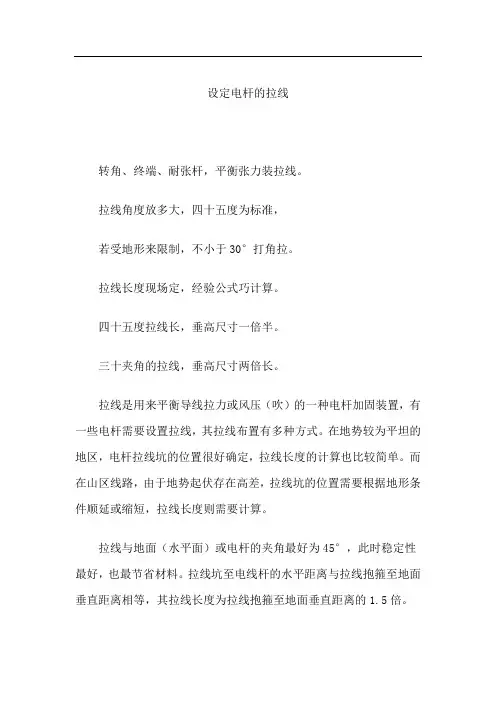

设定电杆的拉线
转角、终端、耐张杆，平衡张力装拉线。

拉线角度放多大，四十五度为标准，
若受地形来限制，不小于30°打角拉。

拉线长度现场定，经验公式巧计算。

四十五度拉线长，垂高尺寸一倍半。

三十夹角的拉线，垂高尺寸两倍长。

拉线是用来平衡导线拉力或风压（吹）的一种电杆加固装置，有一些电杆需要设置拉线，其拉线布置有多种方式。

在地势较为平坦的地区，电杆拉线坑的位置很好确定，拉线长度的计算也比较简单。

而在山区线路，由于地势起伏存在高差，拉线坑的位置需要根据地形条件顺延或缩短，拉线长度则需要计算。

拉线与地面（水平面）或电杆的夹角最好为45°，此时稳定性最好，也最节省材料。

拉线坑至电线杆的水平距离与拉线抱箍至地面垂直距离相等，其拉线长度为拉线抱箍至地面垂直距离的1.5倍。

当拉线与地面（水平面）或电杆的夹角为30°时，拉线长度为拉线抱箍至该拉线下端垂直距离的2倍。

拉线与地面的夹角一般为45°，如有条件、环境限制可在30°～60°选择。

拉线距带电部分应在200mm以上。

拉线穿过带电线路时，应在线路上下两侧加装圆瓷管，拉线底盘应垂直于拉线，其埋深度为1.3～2.1m。

电杆拉线的设计计算与安装设计计算：1.确定电线的截面积和选用导线类型。

根据所需要的电流负载和线路长度，计算出所需的导线截面积，并选择适合的导线类型。

一般来说，导线截面积越大，导线的输电能力越强，线路的功耗也会更低。

2.计算电杆的选用和数量。

根据线路的电压等级和负载，计算出所需的电杆数量。

电杆的选用应考虑其高度、质量、冲击强度等因素，确保它能够承受线路张力和外力的作用。

3.计算线路的电气参数和杆塔间距。

根据线路的电压等级和负载，计算出线路的电阻、电抗、电容等参数。

在确定杆塔间距时，除了考虑电气参数，还要考虑线路的净距离、风速和结冰等气象条件。

4.选择绝缘子和挂具。

绝缘子的选用要根据线路的工作电压和环境条件来确定。

挂具的选用要考虑到它的强度、刚度和耐腐蚀性，并根据导线的截面积选择合适的型号。

5.进行线路的力学计算和热力学计算。

力学计算包括计算线路的张力、弯曲半径和对电杆的承载能力等。

热力学计算包括计算线路的温升和电流载波损耗等。

安装：1.确定电杆的位置和定位。

根据设计图纸和现场环境，确定电杆的位置和定位，确保其符合线路的要求和在施工过程中不影响交通、通信等其他设施。

2.进行电杆的基础施工，包括挖掘、浇筑混凝土等工作。

确保电杆的基础稳固，能够承受线路张力和外力的作用。

3.进行电杆的组装和安装。

根据设计要求，对电杆进行组装和安装，确保其垂直度和水平度符合要求，以保证线路的安全运行。

4.进行绝缘子的安装和线路的拉线工作。

绝缘子的安装要按照设计要求进行，保证绝缘子与导线之间的间隙和绝缘水平符合要求。

在拉线工作中，要注意保护线路不受损坏，并确保导线的张力均匀、适当。

5.进行线路的调试和验收。

在完成线路的安装后，要进行线路的调试，包括检查线路的绝缘状态和电气参数，确保线路的安全运行。

最后进行验收，确保线路符合设计要求和相关安全标准，可以投入正常使用。

以上是电杆拉线设计计算与安装的基本内容，它们对于电力线路的建设具有重要意义。

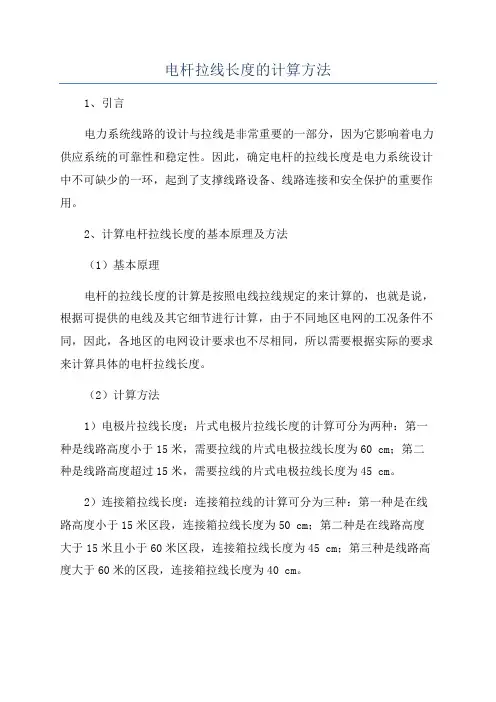

电杆拉线长度的计算方法
1、引言
电力系统线路的设计与拉线是非常重要的一部分，因为它影响着电力供应系统的可靠性和稳定性。

因此，确定电杆的拉线长度是电力系统设计中不可缺少的一环，起到了支撑线路设备、线路连接和安全保护的重要作用。

2、计算电杆拉线长度的基本原理及方法
（1）基本原理
电杆的拉线长度的计算是按照电线拉线规定的来计算的，也就是说，根据可提供的电线及其它细节进行计算，由于不同地区电网的工况条件不同，因此，各地区的电网设计要求也不尽相同，所以需要根据实际的要求来计算具体的电杆拉线长度。

（2）计算方法
1）电极片拉线长度：片式电极片拉线长度的计算可分为两种：第一种是线路高度小于15米，需要拉线的片式电极拉线长度为60 cm；第二种是线路高度超过15米，需要拉线的片式电极拉线长度为45 cm。

2）连接箱拉线长度：连接箱拉线的计算可分为三种：第一种是在线路高度小于15米区段，连接箱拉线长度为50 cm；第二种是在线路高度大于15米且小于60米区段，连接箱拉线长度为45 cm；第三种是线路高度大于60米的区段，连接箱拉线长度为40 cm。

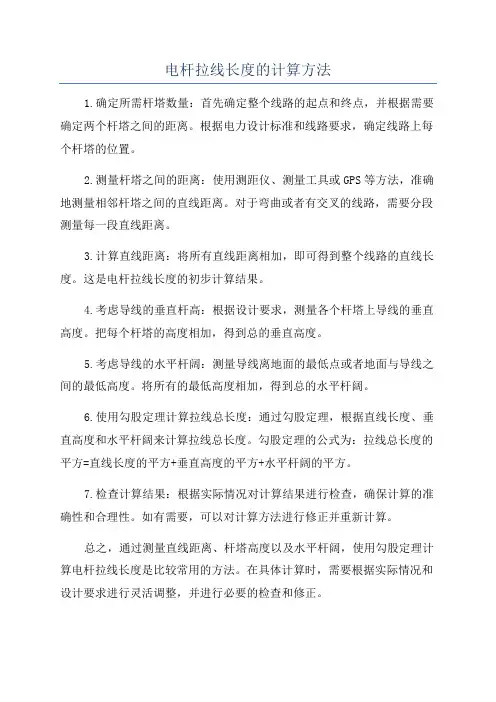

电杆拉线长度的计算方法
1.确定所需杆塔数量：首先确定整个线路的起点和终点，并根据需要确定两个杆塔之间的距离。

根据电力设计标准和线路要求，确定线路上每个杆塔的位置。

2.测量杆塔之间的距离：使用测距仪、测量工具或GPS等方法，准确地测量相邻杆塔之间的直线距离。

对于弯曲或者有交叉的线路，需要分段测量每一段直线距离。

3.计算直线距离：将所有直线距离相加，即可得到整个线路的直线长度。

这是电杆拉线长度的初步计算结果。

4.考虑导线的垂直杆高：根据设计要求，测量各个杆塔上导线的垂直高度。

把每个杆塔的高度相加，得到总的垂直高度。

5.考虑导线的水平杆阔：测量导线离地面的最低点或者地面与导线之间的最低高度。

将所有的最低高度相加，得到总的水平杆阔。

6.使用勾股定理计算拉线总长度：通过勾股定理，根据直线长度、垂直高度和水平杆阔来计算拉线总长度。

勾股定理的公式为：拉线总长度的平方=直线长度的平方+垂直高度的平方+水平杆阔的平方。

7.检查计算结果：根据实际情况对计算结果进行检查，确保计算的准确性和合理性。

如有需要，可以对计算方法进行修正并重新计算。

总之，通过测量直线距离、杆塔高度以及水平杆阔，使用勾股定理计算电杆拉线长度是比较常用的方法。

在具体计算时，需要根据实际情况和设计要求进行灵活调整，并进行必要的检查和修正。

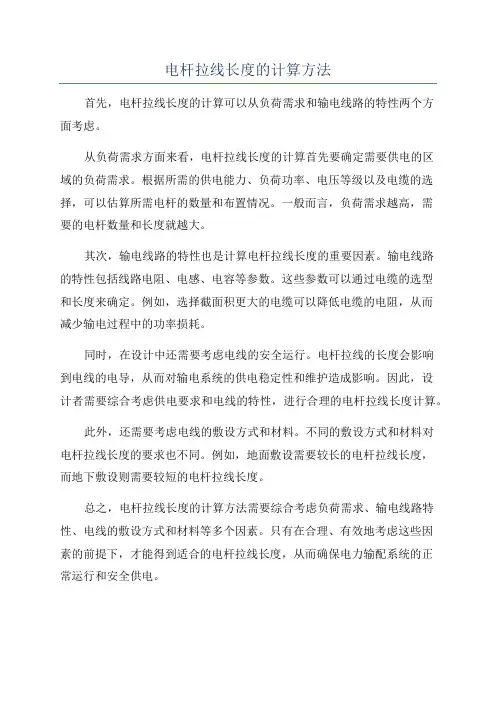

电杆拉线长度的计算方法
首先，电杆拉线长度的计算可以从负荷需求和输电线路的特性两个方
面考虑。

从负荷需求方面来看，电杆拉线长度的计算首先要确定需要供电的区
域的负荷需求。

根据所需的供电能力、负荷功率、电压等级以及电缆的选择，可以估算所需电杆的数量和布置情况。

一般而言，负荷需求越高，需
要的电杆数量和长度就越大。

其次，输电线路的特性也是计算电杆拉线长度的重要因素。

输电线路
的特性包括线路电阻、电感、电容等参数。

这些参数可以通过电缆的选型
和长度来确定。

例如，选择截面积更大的电缆可以降低电缆的电阻，从而
减少输电过程中的功率损耗。

同时，在设计中还需要考虑电线的安全运行。

电杆拉线的长度会影响
到电线的电导，从而对输电系统的供电稳定性和维护造成影响。

因此，设
计者需要综合考虑供电要求和电线的特性，进行合理的电杆拉线长度计算。

此外，还需要考虑电线的敷设方式和材料。

不同的敷设方式和材料对
电杆拉线长度的要求也不同。

例如，地面敷设需要较长的电杆拉线长度，
而地下敷设则需要较短的电杆拉线长度。

总之，电杆拉线长度的计算方法需要综合考虑负荷需求、输电线路特性、电线的敷设方式和材料等多个因素。

只有在合理、有效地考虑这些因
素的前提下，才能得到适合的电杆拉线长度，从而确保电力输配系统的正
常运行和安全供电。

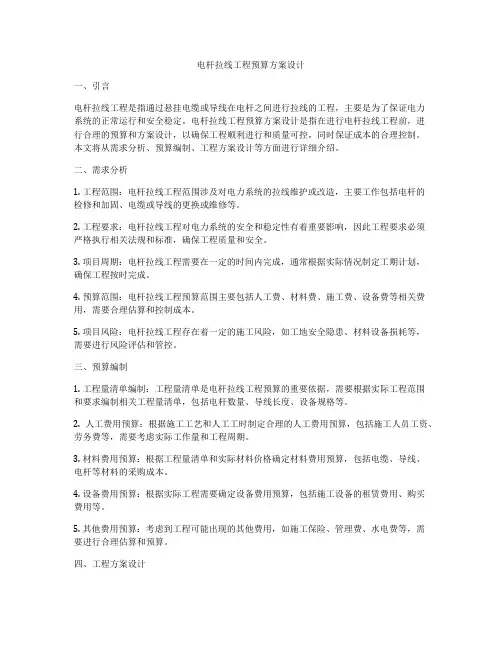

电杆拉线工程预算方案设计一、引言电杆拉线工程是指通过悬挂电缆或导线在电杆之间进行拉线的工程，主要是为了保证电力系统的正常运行和安全稳定。

电杆拉线工程预算方案设计是指在进行电杆拉线工程前，进行合理的预算和方案设计，以确保工程顺利进行和质量可控，同时保证成本的合理控制。

本文将从需求分析、预算编制、工程方案设计等方面进行详细介绍。

二、需求分析1. 工程范围：电杆拉线工程范围涉及对电力系统的拉线维护或改造，主要工作包括电杆的检修和加固、电缆或导线的更换或维修等。

2. 工程要求：电杆拉线工程对电力系统的安全和稳定性有着重要影响，因此工程要求必须严格执行相关法规和标准，确保工程质量和安全。

3. 项目周期：电杆拉线工程需要在一定的时间内完成，通常根据实际情况制定工期计划，确保工程按时完成。

4. 预算范围：电杆拉线工程预算范围主要包括人工费、材料费、施工费、设备费等相关费用，需要合理估算和控制成本。

5. 项目风险：电杆拉线工程存在着一定的施工风险，如工地安全隐患、材料设备损耗等，需要进行风险评估和管控。

三、预算编制1. 工程量清单编制：工程量清单是电杆拉线工程预算的重要依据，需要根据实际工程范围和要求编制相关工程量清单，包括电杆数量、导线长度、设备规格等。

2. 人工费用预算：根据施工工艺和人工工时制定合理的人工费用预算，包括施工人员工资、劳务费等，需要考虑实际工作量和工程周期。

3. 材料费用预算：根据工程量清单和实际材料价格确定材料费用预算，包括电缆、导线、电杆等材料的采购成本。

4. 设备费用预算：根据实际工程需要确定设备费用预算，包括施工设备的租赁费用、购买费用等。

5. 其他费用预算：考虑到工程可能出现的其他费用，如施工保险、管理费、水电费等，需要进行合理估算和预算。

四、工程方案设计1. 选址规划：根据电杆拉线工程范围和要求，合理选址和规划工程范围，确保电力系统的正常运行和维护。

2. 施工工艺设计：根据实际情况制定合理的施工工艺，包括电杆检修、电缆更换等工程流程设计，确保施工过程顺利进行。

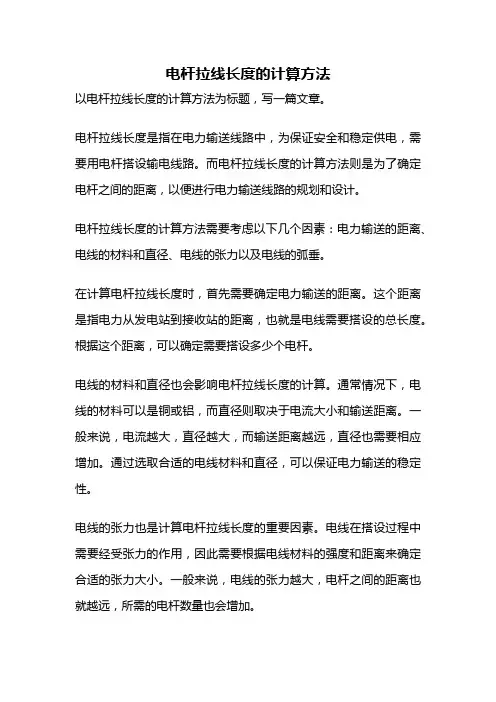

电杆拉线长度的计算方法以电杆拉线长度的计算方法为标题，写一篇文章。

电杆拉线长度是指在电力输送线路中，为保证安全和稳定供电，需要用电杆搭设输电线路。

而电杆拉线长度的计算方法则是为了确定电杆之间的距离，以便进行电力输送线路的规划和设计。

电杆拉线长度的计算方法需要考虑以下几个因素：电力输送的距离、电线的材料和直径、电线的张力以及电线的弧垂。

在计算电杆拉线长度时，首先需要确定电力输送的距离。

这个距离是指电力从发电站到接收站的距离，也就是电线需要搭设的总长度。

根据这个距离，可以确定需要搭设多少个电杆。

电线的材料和直径也会影响电杆拉线长度的计算。

通常情况下，电线的材料可以是铜或铝，而直径则取决于电流大小和输送距离。

一般来说，电流越大，直径越大，而输送距离越远，直径也需要相应增加。

通过选取合适的电线材料和直径，可以保证电力输送的稳定性。

电线的张力也是计算电杆拉线长度的重要因素。

电线在搭设过程中需要经受张力的作用，因此需要根据电线材料的强度和距离来确定合适的张力大小。

一般来说，电线的张力越大，电杆之间的距离也就越远，所需的电杆数量也会增加。

电线的弧垂也会对电杆拉线长度的计算产生影响。

弧垂是指电线在两个电杆之间的弯曲程度，它受到电线张力、自重和气温等因素的影响。

一般来说，为了保证电线的安全运行，电线的弧垂应该控制在一定范围内。

通过合理设计电杆的高度和间距，可以控制电线的弧垂，从而确定电杆拉线长度。

电杆拉线长度的计算方法需要考虑电力输送的距离、电线的材料和直径、电线的张力以及电线的弧垂等因素。

通过合理选择这些参数，并进行计算，可以确定电杆之间的距离，从而进行电力输送线路的规划和设计。

这样可以保证电力的安全和稳定供应，满足人们对电力的需求。

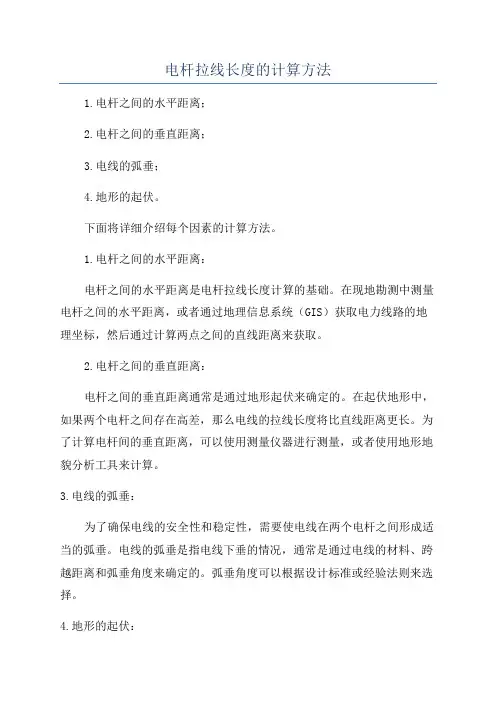

电杆拉线长度的计算方法1.电杆之间的水平距离；2.电杆之间的垂直距离；3.电线的弧垂；4.地形的起伏。

下面将详细介绍每个因素的计算方法。

1.电杆之间的水平距离：电杆之间的水平距离是电杆拉线长度计算的基础。

在现地勘测中测量电杆之间的水平距离，或者通过地理信息系统（GIS）获取电力线路的地理坐标，然后通过计算两点之间的直线距离来获取。

2.电杆之间的垂直距离：电杆之间的垂直距离通常是通过地形起伏来确定的。

在起伏地形中，如果两个电杆之间存在高差，那么电线的拉线长度将比直线距离更长。

为了计算电杆间的垂直距离，可以使用测量仪器进行测量，或者使用地形地貌分析工具来计算。

3.电线的弧垂：为了确保电线的安全性和稳定性，需要使电线在两个电杆之间形成适当的弧垂。

电线的弧垂是指电线下垂的情况，通常是通过电线的材料、跨越距离和弧垂角度来确定的。

弧垂角度可以根据设计标准或经验法则来选择。

4.地形的起伏：地形的起伏对电杆拉线长度的计算也有一定的影响。

起伏地形会导致电线的拉线长度增加，因为电线需要跨越起伏的山地或山谷。

为了计算地形的起伏对电线拉线长度的影响，可以使用数字高程模型（DEM）来获取地形数据，并进行分析。

在计算电杆拉线长度时，可以根据实际情况采用不同的计算方法。

一种常用的方法是将每个因素的长度相加，或者使用特定的计算公式来计算。

但是，需要注意的是，由于实际情况的差异，计算结果可能会有一定的误差。

因此，在进行电杆拉线长度计算时，应尽可能准确地测量或估计每个因素的长度。

总结起来，电杆拉线长度的计算方法主要包括测量电杆之间的水平距离、垂直距离、电线的弧垂以及地形的起伏。

通过准确测量或估计这些因素的长度，并结合特定的计算公式来计算，可以确定电杆拉线的长度，从而为电力系统设计和规划提供技术支持。

电杆拉线设计与安装拉线是一个不可忽视的线路安全架设与运行的保障措施，必须严格按照有关规程要求并根据实际情况进行安装。

1 拉线的设计形式钢筋混凝土电杆的拉线一般不装设拉线绝缘子，如拉线从导线之间穿过，应装设与线路电压等级相同的拉线绝缘子或采取其它绝缘措施。

拉线绝缘子应装在最低导线以下，在断拉线的情况下，拉线绝缘子离地面高度不应低于2.5m。

拉线绝缘子的强度安全系数不应小于3.0，因此，拉线的设计应严格执行规程要求。

但是，拉线绝缘子毕竟没有直拉牢固，必须用钢丝卡卡牢，要保证绝缘子两端钢线绝对能承受线路侧的拉力。

2 拉线的设计要求一般来说，线路较长，导线线径较粗，则线路拉力较大，要根据线路段的长度、线径的粗细，也就是根据线路的拉力大小来确定拉线的粗细、拉盘的大小、拉棒的粗细。

拉线的横截面要与所拉导线的横截面相对应，其强度设计安全系数应不小于2，最小规格不小于35mm2。

拉棒直径不应小于16mm，拉盘不低于40cm×60cm。

拉盘的埋设深度，应根据土质条件和电杆的倾覆力矩确定，其抗拔稳定安全系数不应小于下列数据：直线杆1.5，耐张杆1.8，转角杆、终端杆2.0，埋深一般不得浅于2m。

按要求，底把露出地面部分的长度应为0.3~0.5m。

拉棒略短，拉盘埋深可浅一些，但不得浅于线路的电杆埋设深度。

拉线应采用镀锌钢绞线或镀锌铁线，拉线棒及其它地下铁件应热镀锌。

严重腐蚀地区，拉线棒直径应适当加大2~4mm 或采用其它有效的防腐措施。

跨越道路、电车行车线的水平拉线，对路面中心的垂直距离不应小于6m或9m。

3 拉线坑的定位必须定位在实处，不得定在淤泥、河坎上。

这些地方有时虽然埋得很深，但覆盖的泥土压力不足，达不到要求的拉力，拉线坑的填土必须是实土，不得将淤泥、容易腐烂不实的杂物填入拉线坑内，以防造成压力不足，拉盘向上爬移。

4 拉线的安装拉棒从拉盘拉出方向要与拉线对应，而拉盘埋入时拉盘的平面要与拉棒垂直，拉线棒与拉线盘的连接应使用双螺母。

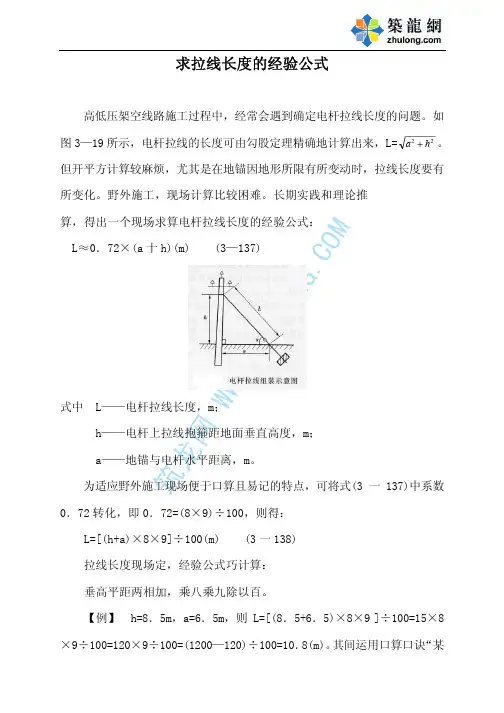

筑龙网 W W W.Z H U L O N G .C OM 求拉线长度的经验公式高低压架空线路施工过程中，经常会遇到确定电杆拉线长度的问题。

如图3—19所示，电杆拉线的长度可由勾股定理精确地计算出来，L=22h a +。

但开平方计算较麻烦，尤其是在地锚因地形所限有所变动时，拉线长度要有所变化。

野外施工，现场计算比较困难。

长期实践和理论推算，得出一个现场求算电杆拉线长度的经验公式：L≈0．72×(a 十h)(m) (3—137) 式中 L——电杆拉线长度，m；h——电杆上拉线抱箍距地面垂直高度，m； a——地锚与电杆水平距离，m。

为适应野外施工现场便于口算且易记的特点，可将式(3一137)中系数0．72转化，即0．72=(8×9)÷100，则得：L=[(h+a)×8×9]÷100(m) (3一138)拉线长度现场定，经验公式巧计算：垂高平距两相加，乘八乘九除以百。

【例】 h=8．5m，a=6．5m，则 L=[(8．5+6．5)×8×9 ]÷100=15×8×9÷100=120×9÷100=(1200—120)÷100=10．8(m)。

其间运用口算口诀“某筑龙网 W W W .Z H U L O N G .C OM 数乘九不用乘，某数添零减某数。

”和“某数除以一百整，某数后面去双零。

”再运用此“经验公式巧计算”，一般电杆拉线与地面的夹角a 在30°～60°之间时，其误差在1．8％以内。

该经验公式的推导如下： ∵ h+a= L·sinα+ L·cosα=L（sinα+ cosα）=L 2cos(45°一α) ∴ L= )45cos(21)(α−°+a h 当α从30°变化到60°时，分数的值在0．707～0．732之间变化，取其中间偏大的值0．72，便得：L≈0．72×(h+a)。

电杆拉线工程预算方案怎么写一、项目概况电杆拉线工程是指在电力输配电系统中，利用电杆来支撑输电线路，经济、便捷地实现输电线路的延伸，提供电力供应。

该工程适用于农村、乡镇和偏远地区的电力供应，是电力系统建设的重要组成部分。

本次电杆拉线工程的预算方案将逐步展开，包括工程概述、工程量清单、材料设备清单、人工费用计算、辅助设备清单、费用摊派计算等内容。

二、工程量清单1、电杆数量：本次工程需安装电杆100根；2、拉线长度：单根电杆拉线长度100米；3、钢索数量：根据拉线长度，需购买钢索100根；4、接地棒数量：每10根电杆需设置1个接地棒，共需10根。

三、材料设备清单1、电杆材料：选用优质木材，100根，单价100元/根；2、钢索材料：优质钢材，100根，单价60元/根；3、接地棒：镀锌钢材制作，10根，单价100元/根；4、电杆连接件：镀锌钢材制作，200个，单价5元/个；5、绝缘子：耐高温绝缘材料，200个，单价10元/个；6、绝缘线：耐高温绝缘线，1000米，单价6元/米。

四、人工费用计算1、电杆安装人工费：100根电杆，每根安装费用100元，共计10000元；2、拉线安装人工费：根据拉线长度，每根拉线安装费用50元，共计5000元；3、接地棒安装人工费：10个接地棒，每个安装费用100元，共计1000元；4、其他辅助设备安装费：500元。

五、辅助设备清单1、铁锤：10把，每把25元；2、脚手架：5套，每套200元；3、安全帽：10个，每个30元；4、皮手套：20双，每双15元。

六、费用摊派计算1、电杆材料费用：100根*100元/根=10000元；2、钢索材料费用：100根*60元/根=6000元；3、接地棒材料费用：10根*100元/根=1000元；4、安装人工费用：10000元+5000元+1000元+500元=16500元；5、辅助设备费用：10*25元+5*200元+10*30元+20*15元=1950元。

电力电杆拉线的计算1.确定设计条件：包括输电线路的电压等级、线路长度、平均气温、最大风速等等。

这些参数将影响到电杆的布置和线路的张力计算。

2.选择支撑方式和电杆类型：根据设计条件和当地的环境要求，选择合适的支撑方式和电杆类型。

通常包括木质电杆、钢管电杆、混凝土电杆等。

不同类型的电杆具有不同的强度、稳定性和安装难度，需要根据实际情况进行选择。

3.确定电杆的高度和间距：根据输电线路的电压等级和线路长度，确定电杆的高度和间距。

高电压线路需要较高的电杆，以保证电力的传输和分配，同时根据线路的长度和电杆的间距确定电杆的数量。

4.计算电杆的强度：在确定了电杆的高度和间距后，需要计算电杆的强度，以确保电杆能够承受线路的张力和风压。

这通常包括计算电杆的轴向力和弯曲力，并考虑电线的重量和挂点的位置。

5.计算电线的张力：根据输电线路的长度、导线的材料和规格，以及线路的设计张力，计算电线的张力。

根据安全系数和线路绝缘子的杆塔距离，计算每个绝缘子的张力，并根据张力和重量计算维尔定律。

除了以上的基本步骤，电力电杆拉线计算还需要考虑其他因素，例如：电杆的地基承载力、电杆的抗震设计、电杆的相间距离等等。

为了保证电力电杆拉线计算的准确性和可靠性，通常需要借助计算机软件进行模拟仿真和优化设计。

综上所述，电力电杆拉线计算是电力工程设计的重要环节，通过合理的计算能够确保电网的安全、可靠、高效运行。

在进行电力电杆拉线计算时，需要根据设计条件选择合适的支撑方式和电杆类型，并根据电杆的高度和间距计算电杆的强度。

同时，还需要计算电线的张力，确保线路能够承受正常工作状态下的拉力。

通过综合考虑各种因素，可以得到满足设计要求的电力电杆拉线方案。

.怎样计算拉线长度经验算法米和杆头横担1.710电杆去了埋深度角拉线按杆高每米加0.4米计算，比如45 11.2米。

=11.2米拉线长度就是X0.4等0.3米剩下8米米+8米拉线长度的计算根据经验公式：L=0.72(h＋a)=[(h＋a)×8×9]÷100式中L─电杆拉线的长度，mh─电杆拉线抱箍距地面垂直高度，ma─地锚与电杆水平距离，m得出计算口诀：拉线长度现场定，近似公式简易行；垂高平距两相加，乘八乘九除以百。

从计算口诀解识，由于电杆拉线的长度可由但平方和开方计算较麻。

2所示的勾股定理精确地计算出来，即如图野外施工拉线长度要有所变化。

烦，尤其是在地锚位置受地形所限有所变动时，得出一个现场求拉线长度的经验公理论推算，现场计算就更困难。

从长期实践和式：），再转化为h＋aL=0.72（100 ×8×9]÷L=[(h＋a）下把且误差值在拉线上、之间，其误差很小，一般拉线与地面的夹角在30°～60°绑扎长度中可均分承担。

，因设某终端杆拉线一条，拉线在电杆上固定处距地面的垂直距离为8.8m例2 受地形限制，拉线地锚与电杆水平距离为6.9m，计算该拉线长度。

100=11.3m 9]÷L=[(8.8解：电杆拉线长度＋6.9)×8×运用本口诀计算出来的长度，应减去花兰螺丝长度和地锚拉线棒露出地面的长拉线在电杆上的固定位再加上两头绑扎线长度，才是所需钢绞线下料长度。

度，置应尽量靠近横担。

..图2 电杆拉线组装示意图，因某种原因所限需要变h在实际施工时，如地锚与电杆水平距离a或垂直高度1m，原计算长度应相应变化0.72m。

动时，则每移动4拉线安装的一般规定，当受环境限制时不小于30°；(1)拉线与电杆的夹角不应小于45°拉线与线路方向应对正，角度与线路的分角线应对正，防风拉线应与线路垂(2) 直；(3)拉线两端应设心形环；的铁线缠绕。

电杆拉线设计与安装
一、简介
现代生活中，电力系统被诸多行业所广泛使用，而电力系统中电杆拉
线是一个必不可少的部分，是电力系统的一个重要组成部分，主要布置在
电线杆、架空电缆、管道电缆和电缆槽中，它可以支撑和维持电缆的正常
运行，同时也分担线缆的重量，保证电缆的安全可靠。

在电网输配电系统
的实施中，电杆拉线的正确设计和优良安装是很重要的。

二、电杆拉线设计
1.电杆拉线的范围：应根据需求，确定拉线的范围和拉线的位置。

2.电杆拉线的距离：电杆拉线的距离要根据拉线的性能要求确定，并
要考虑地质条件、现场施工的实际情况，以确保电缆正常运行。

3.电杆拉线的连接：电杆上拉线的连接应用绝缘绳节，确保拉线的牢
固性和耦合强度，绳节中夹紧的螺栓应采用绝缘螺栓，以防止绝缘材料的
损坏。

三、电杆拉线安装
1.安装前的检查：在安装时，应先对拉线进行检查，确保拉线的尺寸
和尺寸等保持一致，并检查拉线的强度是否符合规定，避免出现质量问题。

2.电杆拉线的安装：电杆拉线安装时应遵守电力行业的有关规定，有
系统的规划拉线布局，以及合理的拉线曲线。

＿
：
Ｕ ｕ Ｉ ．
４ ｏＮ ４０
选用Ｇ －２ 型钢 绞线 （ 断力３ ０ ０ ） Ｊ ５ 破 ２ ０ Ｎ
安全 系数 ：Ｋ ：
＿２２ ＞２ ． ２ 一
结论：合格。即当 ０ ４ 。时， ＝５ 储 的１ 倍；当 ０ ６。时 ， ． ４ ０
Ｔ 的两 倍 。如果拉 线与地 面 的夹角太 大 ，不 但使 拉线承 受 是Ｐ
止燃 煤氧 化 、风 化损 失热 值或 燃煤 变 质 白燃 。 ４ ５伊犁二电应加强燃料 的采、制、化过程的监督和考核力度 ， ．
・
８７ ・
热 量、灰 份 、水 份 、灰熔 点等 重要指 标 的化 验 、分 析 作。 ４ ３ 做 好入 厂煤 的 质 量 验收 工 作 ，加 强入 厂 煤 的检 斤 、检 ．
质 作 ， 防 Ｉ 亏 、 ［ ： 吨 ；对 ” 仃 或其 它 杂 物 较 多 的煤 １ Ｉ 应 通 报 供煤 位 ，直 至 暂停 发 煤 ，保 证 电煤 质 价 相 符 ， 防 止 劣 质 煤入 』 ；保 证锅 炉燃 烧 的 经 济性 ，从 而 控制 燃 料 价 格 上 带 来的 影响 。 涨 ４ ４加 强煤 场 管 理 ，保 证合 理 的煤 场 储 备 量 ， 既保 证 不 会 ． 引起 电 煤 紧 张 ， 又 防 止 热 值 损 失 ；加 强 对 燃 煤 的 分 层 混 堆 、 单独 建 堆 ； 同 时应 加 强 对 煤 场 的测 温 工 作 、巡 视 检 查 工 作 和 尽量 做 到 煤 场存 煤 的烧 旧存 新 ，缩 短 储 存 时 间 ，防
线合力 作用 点高度 １ｍ ２，拉 线安 装高度 亦 为ｌｍ ２，对地 夹角
取４ 。，求拉线 受 力， 并选 择 拉线 规格 （ ５ 安全 系数取 ２２ ． ）。

电力电杆拉线的计算首先，电线的张力计算是电力电杆拉线计算的基础，也是最重要的一部分。

电线的张力计算涉及到电线的重力、各个支撑点的反力以及电线受到的外力等因素。

一般来说，电线的最大允许张力由电线本身的最大强度和安全系数决定。

计算电线的张力时，首先需要确定电线的自重，然后根据所需张力和安全系数计算出电线所受到的外力。

最后，根据电线所受到的外力和各个支撑点的反力，计算出电线的张力。

其次，电线在电杆上的垂直和水平分量的计算是电力电杆拉线计算的重要步骤之一、电线在电杆上有垂直方向和水平方向两个分量的力。

垂直分量的力是电线所受到的外力和电线自重的结果，而水平分量的力主要是电线所受到的横风和侧风力。

计算电线的水平分量时，需要考虑电线的角度、横风和侧风的大小以及电线所受到的外力等因素。

最后，电线各个支撑点的位置计算是电力电杆拉线计算的最后一步。

电线的支撑点位置的计算需要考虑电线的水平分量、支杆的高度和间距、以及支杆与地面之间的距离等因素。

通常情况下，电线在支杆上的位置应该使得电线的水平分量和支杆的反力达到平衡，从而保证电线的稳定性和安全性。

在实际的电力电杆拉线计算中，还需要考虑其他因素，如电线的材料和直径、电杆的形状和尺寸、电线的张紧装置等。

这些因素都会对电杆拉线的计算结果产生影响，因此在进行电力电杆拉线计算时需要进行综合考虑。

另外，为了保证电力电杆拉线的安全可靠，需要符合电力行业的相关规定和标准，并进行必要的结构强度和稳定性校核。

总之，电力电杆拉线的计算是一项复杂而重要的工作，需要充分考虑电线的张力、垂直和水平分量以及各个支撑点的位置等因素。

正确的电力电杆拉线计算可以提高电线的稳定性和安全性，确保电力系统的正常运行。
