剪力墙结构平面设计(整理)

2. 连梁施工图设计要求 2.1 剪力墙连梁高度
表 5.2.1 连梁高度表 楼层 建议连梁高度（mm） 备注 1．楼电梯间门按建筑要求取值。 2．人防门窗洞口按建筑实际高度取值。 3．外墙门窗按建筑实际尺寸取值。 4. 窗井处建议窗台按维护墙输入（隔墙） 5. 内墙连梁较高时，可减小连梁高在其下加设过梁做法 若抗震计算需要可减小连梁高度，但不宜小于 400mm，窗 台可按维护墙输入（隔墙） 或按实际高度取值。
地下各层
内墙一般 500(且满足设 备、电气管线要求)
标准层 机房层
一般按建筑要求取值 400
注意：跨高比小于 5 时按连梁设计，跨高比不小于 5 的连梁宜按 框架梁设计；楼面次梁等截面较小的梁支承在连梁上时，次梁端部可 按铰接处理，楼面梁不宜支承在剪力墙的连梁上。 2.2 连梁配筋
连梁最小配筋率表 跨高比 跨高比≤0.5 0.5<跨高比≤1.5 跨高比>1.5 最小配筋率%（采用较大值） 0.20，45ft/fy 0.25，55ft/fy 《高规》表 6.3.2-1 连梁纵向钢筋的最大配筋率表 跨高比 跨高比≤1.0 最大配筋率% 0.6
k e r- s o ft
k e r- s o ft
1.0<跨高比≤2.0 2.0<跨高比≤2.5
1.2 1.5
跨高比超过 2.5 的连梁， 其最大配筋率限值可按一般框架梁采用， 即不宜大于 2.5%；如不满足则应按实配钢筋进行连梁强剪弱弯的验 算。 连梁在结构平面图中，编号应考虑连梁的位置、配筋的大小进行 适当的归并；连梁应分层编号，各层同一位置编号尽量相同，表格如 图所示：
k e r- s o ft
k e r- s o ft
相加的方法，当计算值较大导致暗柱无法配筋时，可采用 SATWE 中 “剪力墙组合配筋修改及验算”进行优化配筋。 在进行暗柱配筋时， 应尽量使暗柱端部的 4~6 根钢筋承担设计值， 如图：
《建筑抗震设计规范》 （GB50011-2010）6.4.6 条规定抗 震墙的墙肢长度不大于墙厚的 3 倍时（高规为 4 倍） ，应按柱的有 关要求进行设计， 设计值只能由端 部的两根钢筋承担， 箍筋全高加密 如图：
k e r- s o ft
k e r- s o ft
2）人防荷载工况，正确输入各种参数，点选“考虑地下水压力”及 “考虑人防荷载” ，恒载分项系数取 1.2
4.3 外墙结构计算、裂缝控制要求、计算简图 1）地下二层非人防工况，荷载导算后进入理正“单块矩形板” ，边界 条件为四边固支，按《荷载规范》恒载分项系数取 1.35，活载分项系
k e r- s o ft
k e r- s o ft
（剪力墙）墙体结构平面设计

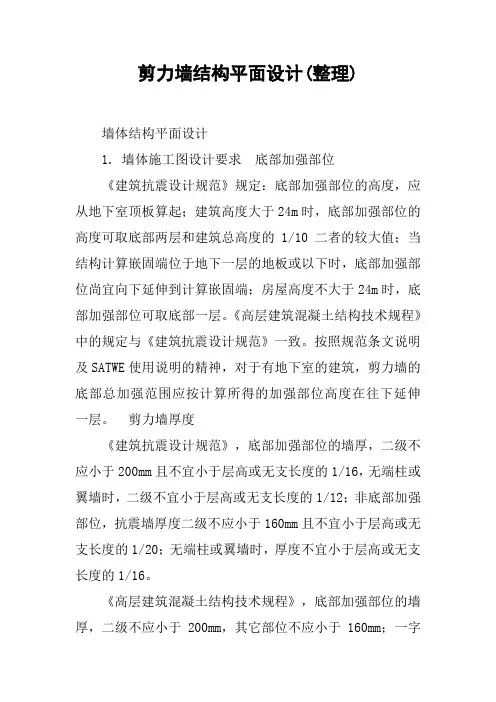

1. 墙体施工图设计要求 1.1 底部加强部位 《建筑抗震设计规范》 （GB50011-2010）规定： （1）底部加强部 位的高度，应从地下室顶板算起； （2）建筑高度大于 24m 时，底部 加强部位的高度可取底部两层和建筑总高度的 1/10 二者的较大值； （3） 当结构计算嵌固端位于地下一层的地板或以下时， 底部加强部位尚宜 向下延伸到计算嵌固端； （4）房屋高度不大于 24m 时，底部加强部 位可取底部一层。 《高层建筑混凝土结构技术规程》 （JGJ3-2010）中的 规定与《建筑抗震设计规范》 （GB50011-2010）一致。按照规范条文 说明及 SATWE 使用说明的精神，对于有地下室的建筑，剪力墙的底 部总加强范围应按计算所得的加强部位高度在往下延伸一层。 1.2 剪力墙厚度 《建筑抗震设计规范》 （GB50011-2010） ，底部加强部位的墙厚， 二级不应小于 200mm 且不宜小于层高或无支长度的 1/16，无端柱或 翼墙时，二级不宜小于层高或无支长度的 1/12；非底部加强部位，抗 震墙厚度二级不应小于 160mm 且不宜小于层高或无支长度的 1/20； 无端柱或翼墙时，厚度不宜小于层高或无支长度的 1/16。 《高层建筑混凝土结构技术规程》 （JGJ3-2010） ， 底部加强部位的 墙厚，二级不应小于 200mm，其它部位不应小于 160mm；一字形独 立剪力墙底部加强部位不应小于 220mm， 其它部位不应小于 180mm。 高层剪力墙结构墙厚的确定应按《高层建筑混凝土结构技术规程》
注：箍筋计算输入时为新Ⅰ级钢。14 箍筋应慎用。
3. 墙柱设计 3.1 边缘构件 抗震墙的墙肢两端应设置边缘构件， 边缘构件分为约束边缘构件 和构造边缘构件两类。 边缘构件的设计要求详见 《建筑抗震设计规范》 （ GB50011-2010 ） 6.4.5 条 及 《 高 层 建 筑 混 凝 土 结 构 技 术 规 程 》 （JGJ3-2010）7.2.14~7.2.16 条。 二级剪力墙底层墙肢底截面的轴压比大于 0.3 时，应在底部加强 部位及相邻的上一层设置约束边缘构件， 其它部位设置构件边缘构件； 当二级剪力墙底层墙肢底截面的轴压比小于 0.3 时，底部加强部位及 其它部位均可设置构造边缘构件。 3.2 墙柱配筋 在 SATWE 中， 剪力墙配筋计算都是针对一个个直线墙段进行的， 主筋都是按配置在直线墙段的两个端部， 所以，SATWE 在确定阴影区 主筋的实际配筋面积时， 将在规范要求的阴影区最小主筋量与相关剪 力墙计算出的端部主筋量之间取大值即采用将分段直墙的暗柱配筋
k e r- s o ft
k e r- s o ft
3.4 构造边缘构件施工图绘制
k e r- s o ft
k e r- s o ft

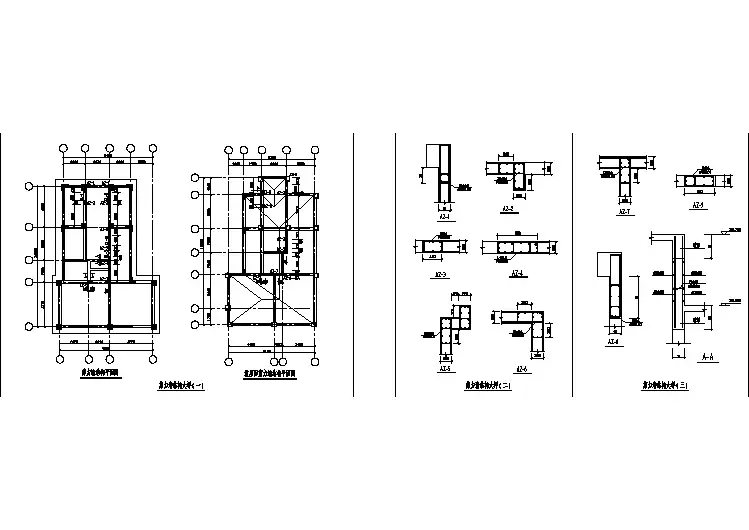

3.5 墙柱平面表示 1）按上述绘制流程在结构平面上绘制阴影区，对应约束边缘构件还 要标注阴影区以外的长度，此阴影区以外的长度要人工进行计算。 2）首先对结构标准层的暗柱进行编号，尽量考虑结构的受力特性， 建筑的对称性等因素，编号的个数宜少不宜多； 3）将此标准层的暗柱编号向上向下复制至其它楼层，目的是尽量保 证各层同一位置同一个编号，这点是暗柱编号的重要原则；对地下墙 体、 暗柱较为凌乱的情况可对个别不能保证上述原则的暗柱进行单独 编号 4）生成暗柱后，将暗柱放入编制好的暗柱表内，暗柱表的编制原则 为从左至右为暗柱编号增加的顺序，从下到上为楼层增加的顺序；同 一编号不同楼层暗柱的偏置方向也应相同。
表 5.1.5 墙体厚度汇总表 墙 体 部 位 住 宅 250~350 200~250 200~250 200~250 180、 200~250 180、 200 220~250 外墙 内墙 外墙 内墙 外墙 内墙 加强区 地下室 加强区部位 加强区以上各层 角窗边墙 非加强 区
200
1.3 角窗设置限制 建筑物角部是结构的关键性部位，抗震设计时，8 度及 8 度以上 设防区的高层建筑不宜在角部剪力墙上开设转角窗；必须设置时，应 采取相应的技术措施： （1）宜提高角窗两侧墙肢的抗震等级，并按提 高后的抗震等级满足轴压比限值的要求； （2）角窗两侧的墙肢应沿全 高设置约束边缘构件； （3）抗震计算时应考虑扭转耦联影响； （4）转 角窗房间的楼板宜适当加厚、配筋适当加强； （5）加强角窗窗台连梁 的配件与构造； （6）角窗墙肢厚度不 宜小于 250mm。 必要时，可于转角处板内设置连 接两侧墙体的暗梁。
k e r- s o ft
k e r- s o ft
剪力墙连梁箍筋一览表 计算值（cm2） 实 配（2 肢 箍） 0~1.0 8@100 1.1~1.7 8@100 1.8~2.7 10@100 2.8~3.8 12@100 3.9~5.2 14@100
注：箍筋计算输入时为旧Ⅰ级钢。14 箍筋应慎用。 表 5.2.6.3 剪力墙连梁箍筋一览表 计算值（cm2） 实 配（2 肢 箍） 0~1.0 8@100 1.1~1.3 8@100 1.4~2.0 10@100 2.1~3.0 12@100 3.1~4.1 14@100
k e r- s o ft
k e r- s o ft
当墙体的水平筋无法伸入暗柱内时， 相应的暗柱箍筋应不小于墙 体水平筋，如图：
《建筑抗震设计规范》 （GB50011-2010）6.4.6 条对矩形墙肢厚度 不大于 300mm 时，箍筋应加大且全高加密，如图：
3.3 约束边缘构件施工图绘制(TSSD 软件)
剪力墙连梁主筋一览表 计算值 （cm2） 实 配 2 3 4 5 2 18 6 2 20 7，8 416 (2/2) 9，10 418 (2/2) 11，12 420 (2/2) 13,14, 15 422 (2/2) 16,17, 18,19 425 (2/2)
2 2 2 12 14 16 注：计算输入时为Ⅲ级钢
k e r- s o ft
k e r- s o ft
5）窗井隔墙一般仅为构造配筋，但应按深梁（扶壁柱）校核窗井隔 墙两端暗柱的配筋。 6）按连续梁型计算地下框架结构的外挡土墙时，取 1m 宽的板带即 梁截面为 1000X 墙厚，进入理正“连续梁设计” ，边界条件为左端固 ቤተ መጻሕፍቲ ባይዱ，右端简支，按《荷载规范》恒载分项系数取 1.35，活载分项系数 取 1.4X0.7=0.98，按《北京地基规》外墙裂缝按 0.4mm 控制，按计算 结果实配墙体内外竖向筋，水平筋按构造处理，因按此算法，无法考 虑墙体的抗剪问题， 因此对于按连续梁型计算的地下室外墙， 应按 《混 凝土规范》6.3.3 条校核素混凝土的抗剪，剪力取固支端剪力的计算 值，当不满足 6.3.3 条规定时，应采取加大混凝土强度等级或增加墙 厚等措施。
k e r- s o ft
k e r- s o ft
（JGJ3-2010）附录 D 进行墙体稳定验算；尚应满足剪力墙受剪截面 限制条件、 剪力墙正截面受压承载力要求以及剪力墙轴压比限值要求。 依据《建筑抗震设计规范》 （GB50011-2010） 、 《高层建筑混凝土 结构技术规程》 （JGJ3-2010） 要求， 剪力墙常用厚度见表 5.1.1 汇总表：
k e r- s o ft
k e r- s o ft
4. 地下室外墙设计 4.1 地下室外墙的分类及计算模型 地下室按其建筑功能可分为地下室外墙，窗井墙、窗井隔墙、地 下框架结构的外挡土墙；按计算模型可分为连续梁型和板型，连续梁 型主要用于地下框架结构的外挡土墙， 主要是不使框架柱承受水平力。 4.2 地下室外墙荷载导算（使用 lemon 工具箱） 1）非人防荷载工况，正确输入各种参数，点选“考虑地下水压力” ， 分项系数取 1.0
