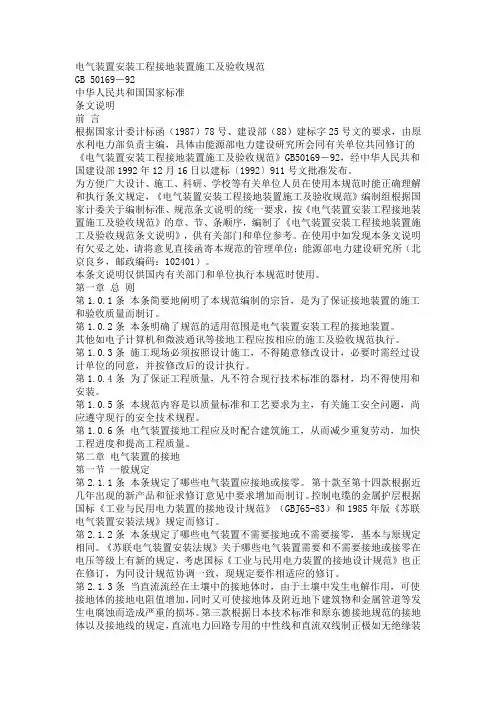

电气装置安装工程接地装置施工及验收规范GB 50169－92中华人民共和国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169－92，经中华人民共和国建设部1992年12月16日以建标〔1992〕911号文批准发布。
为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的管理单位：能源部电力建设研究所（北京良乡，邮政编码：102401）。
本条文说明仅供国内有关部门和单位执行本规范时使用。
第一章总则第1.0.1条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。
第1.0.2条本条明确了规范的适用范围是电气装置安装工程的接地装置。
其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。
第1.0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。
第1.0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。
第1.0.5条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。
第1.0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。
第二章电气装置的接地第一节一般规定第2.1.1条本条规定了哪些电气装置应接地或接零。
第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。
附录C-4 GB50169-92 接地装置施工及验收规范第二章电气装置的接地第一节一般规定第2．1．1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
，七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
·第2．1．2条电气装置的下列金属部分可不接地或不接零：·一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
．二、在干燥场所，交流额定电压为127V及以下或直流额定电压为1iOV及以下的电气设备的外壳。
三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为220V及以下的蓄电池室内的金属支架。
六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。
七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
第2．1．3条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。

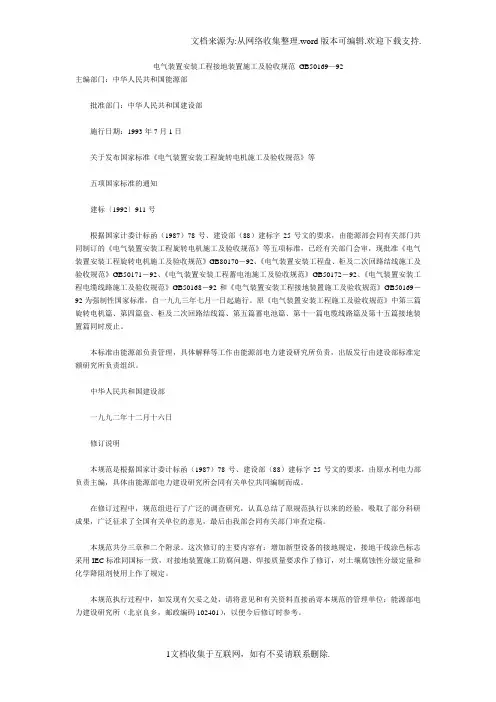

电气装置安装工程接地装置施工及验收规范GB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔1992〕911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB80170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准，自一九九三年七月一日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
这次修订的主要内容有：增加新型设备的接地规定，接地干线涂色标志采用IEC标准同国标一致，对接地装置施工防腐问题、焊接质量要求作了修订，对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。
电气装置安装工程接地装置施工及验收规范GB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔1992〕911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB80170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准，自一九九三年七月一日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
这次修订的主要内容有：增加新型设备的接地规定，接地干线涂色标志采用IEC标准同国标一致，对接地装置施工防腐问题、焊接质量要求作了修订，对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。

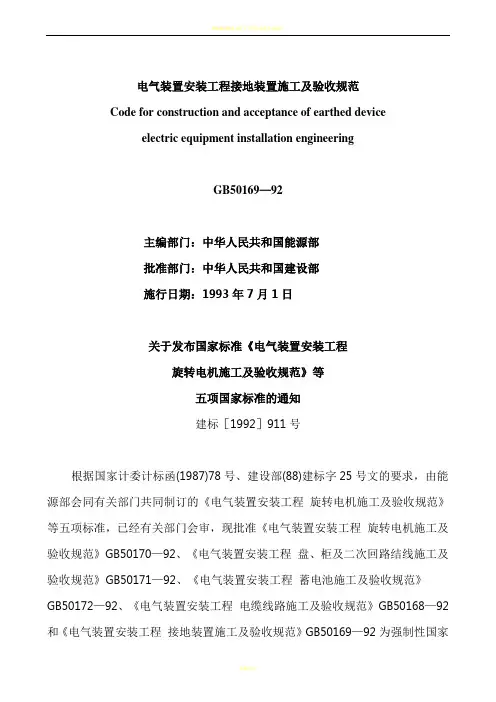

电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of earthed deviceelectric equipment installation engineeringGB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范G B 5 0 1 6 9 - 9 2中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范G B 5 0 1 6 9 — 9 2主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1 9 9 3年7月1 口关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标（ 1 9 9 2 ） 9 1 1号根据国家计委计标函（19 8 7 ） 7 8号、建设部（88）建标字2 5号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准, 已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》G B 5 0 1 7 0 — 92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》G B 5 0 1 7 1 -9 2、《电气装置安装工程蓄电池施工及验收规范》G B 5 0 1 7 2 - 9 2 .《电气装置安装工程电缆线路施工及验收规范》G B 5 0 1 6 8 - 9 2和《电气装置安装工程接地装置施工及验收规范》G B 5 0 1 6 9 - 9 2为强制性国家标准，自一九九三年七月一口起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负贵组织。
中华人民共和国建设部一九九二年十二月十六口修订说明本规范是根据国家计委计标函（19 8 7） 7 8号、建设部（88）建标字2 5号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of earthed deviceelectric equipment installation engineeringGB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of earthed deviceelectric equipment installation engineeringGB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of earthed deviceelectric equipment installation engineeringGB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。
该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。
电气装置安装工程接地装置施工及验收规范中华人民共与国国家标准GB 50169—92第一章总则第1、0、1条为保证接地装置安装工程得施工质量、促进工程施工技术水平得提高，确保接地装置安全运行，制定本规范。
第1、0、2条本规范适用于电气装置得接地装置安装工程得施工及验收。
第1、0、3条接地装置得安装应按已批准得设计进行施工。
第1、0、4条采用得器材应符合国家现行技术标准得规定，井应有合格证件。
第1、0、5条施工中得安全技术措施，应符合本规范与现行有关安全技术标准得规定。
第1、0、6条接地装置得安装应配合建筑工程得施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1、0、7条接地装置得施工及验收，除按本规范得规定执行外，尚应符合国家现行得有关标准、规范得规定。
第二章电气装置得接地第一节一般规定第2、1、l条电气装置得下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等得金属底座与外壳。
二、电气设备得传动装置。
三、屋内外配电装置得金属或钢筋混凝土构架以及靠近带电部分得金属遮栏与金属门。
四、配电、控制、保护用得屏（柜、箱）及操作台等得金属框架与底座。
五、交、直流电力电缆得接头盒、终端头与膨胀器得金属外壳与电缆得金属护层、可触及得电缆金属保护管与穿线得钢管。
六、电缆桥架、支架与井架。
七、装有避雷线得电力线路杆塔。
八、装在配电线路杆下得电力设备。
九、在非沥青地面得居民区内，无避雷线得小接地电流架空电力线路得金属杆塔与钢筋混凝土杆塔。
十、电除尘器得构架。
十一、封闭母线得外壳及其她裸露得金属部分。
十二、六氟化硫封闭式组合电器与箱式变电站得金属箱体。
十三、电热设备得金属外壳。
十四、控制电缆得金属护层。
第2、1、2条电气装置得下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面得干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下得电气设备得外壳；但当有可能同时触及上述电气设备外壳与已接地得其她物体时，则仍应接地。
电气装置安装工程接地装置施工及验收规范GB50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
电气装置安装工程接地装置施工及验收规范Code for construction and acceptance of earthed deviceelectric equipment installation engineeringGB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172—92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
电气装置安装工程接地装置施工及验收规范GB50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

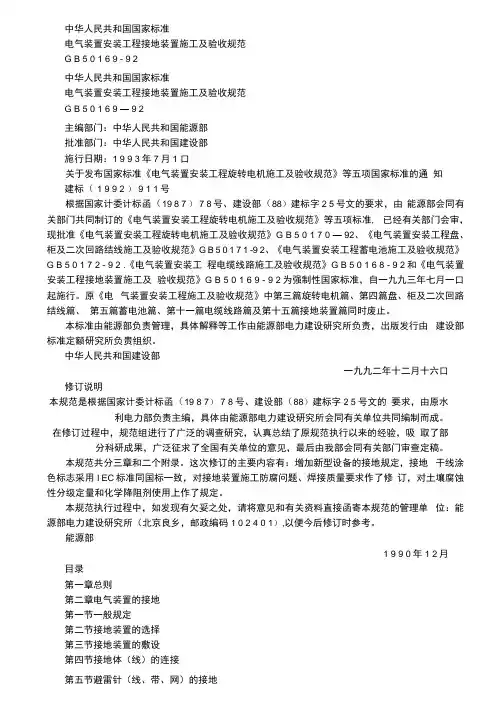

中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范ＧＢ５０１６９－９２中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范ＧＢ５０１６９—９２主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：１９９３年７月１日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔１９９２〕９１１号根据国家计委计标函（１９８７）７８号、建设部（８８）建标字２５号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》ＧＢ５０１７０－９２、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》ＧＢ５０１７１－９２、《电气装置安装工程蓄电池施工及验收规范》ＧＢ５０１７２－９２、《电气装置安装工程电缆线路施工及验收规范》ＧＢ５０１６８－９２和《电气装置安装工程接地装置施工及验收规范》ＧＢ５０１６９－９２为强制性国家标准，自一九九三年七月一日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（１９８７）７８号、建设部（８８）建标字２５号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
这次修订的主要内容有：增加新型设备的接地规定，接地干线涂色标志采用ＩＥＣ标准同国标一致，对接地装置施工防腐问题、焊接质量要求作了修订，对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位：能源部电力建设研究所（北京良乡，邮政编码１０２４０１），以便今后修订时参考。
能源部１９９０年１２月目录第一章总则第二章电气装置的接地第一节一般规定第二节接地装置的选择第三节接地装置的敷设第四节接地体（线）的连接第五节避雷针（线、带、网）的接地第六节携带式和移动式电气设备的接地第三章工程交接验收附录一名词解释附录二本规范用词说明附加说明第一章总则第１．０．１条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第１．０．２条本规范适用于电气装置的接地装置安装工程的施工及验收。
第１．０．３条接地装置的安装应按已批准的设计进行施工。
第１．０．４条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第１．０．５条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第１．０．６条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第１．０．７条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第２．１．１条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第２．１．２条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为３８０Ｖ及以下或直流额定电压为４４０Ｖ及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
二、在干燥场所，交流额定电压为１２７Ｖ及以下或直流额定电压为１１０Ｖ及以下的电气设备的外壳。
三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为２２０Ｖ及以下的蓄电池室内的金属支架。
六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。
七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
第２．１．３条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
二、在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施。
三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于１ｍ。
四、三线制直流回路的中性线宜直接接地。
第２．１．４条接地线不应作其他用途。
第二节接地装置的选择第２．２．１条交流电气设备的接地可以利用下列自然接地体：一、埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。
二、金属井管。
三、与大地有可靠连接的建筑物的金属结构。
四、水工构筑物及其类似的构筑物的金属管、桩。
第２．２．２条交流电气设备的接地线可利用下列接地体接地：一、建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋。
二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。
三、配线的钢管。
第２．２．３条接地装置宜采用钢材。
接地装置的导体截面应符合热稳定和机械强度的要求，但不应小于表２．２．３所列规格。
大中型发电厂、１１０ｋＶ及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大截面。
钢接地体和接地线的最小规格表２．２．３注：电力线路杆塔的接地体引出线的截面不应小于５０ｍｍ２，引出线应热镀锌。
第２．２．４条低压电气设备地面上外露的铜和铝接地线的最小截面应符合表２．２．４的规定。
低压电气设备地面上外露的铜和铝接地线的最小截面表２．２．４第２．２．５条在地下不得采用裸铝导体作为接地体或接地线。
第２．２．６条利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：一、材料的选择应符合设计要求。
二、使用的材料必须符合国家现行技术标准，并有合格证件。
三、严格按照生产厂家使用说明书规定的操作工艺施工。
第２．２．７条不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
第三节接地装置的敷设第２．３．１条接地体顶面埋设深度应符合设计规定。
当无规定时，不宜小于０．６ｍ。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
第２．３．２条垂直接地体的间距不宜小于其长度的２倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于５ｍ。
第２．３．３条接地线应防止发生机械损伤和化学腐蚀。
在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用管子或角钢等加以保护。
接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
第２．３．４条接地干线应在不同的两点及以上与接地网相连接。
自然接地体应在不同的两点及以上与接地干线或接地网相连接。
第２．３．５条每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
第２．３．６条接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
第２．３．７条明敷接地线的安装应符合下列要求：一、应便于检查。
二、敷设位置不应妨碍设备的拆卸与检修。
三、支持件间的距离，在水平直线部分宜为０．５～１．５ｍ；垂直部分宜为１．５～３ｍ；转弯部分宜为０．３～０．５ｍ。
四、接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。
五、接地线沿建筑物墙壁水平敷设时，离地面距离宜为２５０～３００ｍｍ；接地线与建筑物墙壁间的间隙宜为１０～１５ｍｍ。
六、在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。
补偿器可用接地线本身弯成弧状代替。
第２．３．８条明敷接地线的表面应涂以用１５～１００ｍｍ宽度相等的绿色和黄色相间的条纹。
在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
当使用胶带时，应使用双色胶带。
中性线宜涂淡蓝色标志。
第２．３．９条在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号，其代号为“¤”。
第２．３．１０条进行检修时，在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方，应引入接地干线，并应设有专供连接临时接地线使用的接线板和螺栓。
第２．３．１１条当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
第２．３．１２条直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接，应采用单独的接地线。
第２．３．１３条变电所、配电所的避雷器应用最短的接地线与主接地网连接。
第２．３．１４条全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接线连接，并应保证良好的电气通路。
第２．３．１５条高压配电间隔和静止补偿装置的栅栏门绞链处应用软铜线连接，以保持良好接地。
第２．３．１６条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地，并宜与接地干线连接。
第２．３．１７条接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡。
断接卡应有保护措施。
第四节接地体（线）的连接第２．４．１条接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。
