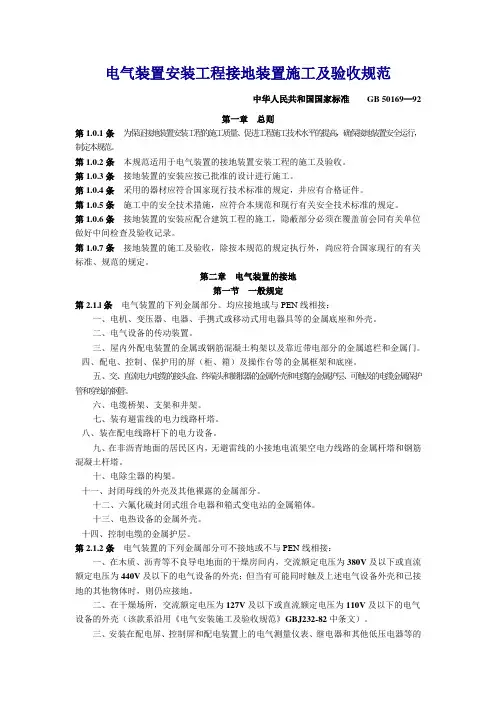

1 总则
1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
2 术语和定义
2.0.1接地体（极）grounding conductor
埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode
可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor
电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection
接地体和接地线的总和，称为接地装置。
2.0.5接地grounded
40812 9F6C 齬28394 6EEA 滪26693 6845 桅 24738 60A2 悢#23845 5D25 崥26247 6687 暇
将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。2.0.6接地电阻ground resistance
接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
注：本规范中接地电阻系指工频接地电阻。
2.0.7工频接地电阻power frequency ground resistance
按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻。
2.0.8零线null line
与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
2.0.9保护接零（保护接地）protective ground
中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零（或保护接地）。
2.0.10集中接地装置concentrated grounding connection
为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。
110kV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。
2.0.12安全接地safe grounding
电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备安全而设的接地。
2.0.13接地网grounding grid
由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
24014 5DCE 巎24822 60F6 惶36347 8DFB 跻Cum 0
2.0.14热剂焊（放热焊接）exothermic welding
热剂焊（放热焊接）也称之火泥熔接，它是利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到溶接的目的。
3 电气装置的接地
3.1 一般规定
3.1.1 电气装置下列金属部分，均应接地或接零：
1 电机、变压器、电器、携带式或移动式用电器具等
的金属底座和外壳；
2 电气设备的传动装置；
3 屋内外配电装置的金属或钢筋混凝土构架以及靠近
带电部分的金属遮栏和金属门；
4 配电、控制、保护用的屏(柜、箱)的操作台等的金
属框架和底座；
5 交、直流电力电缆的接头盒、终端头和膨胀器的金
属外壳和可触及的电缆金属护层和穿线的钢管.穿
线的钢管之间或钢管和电器设备之间有金属软管过
渡的，应保证金属软管段接地畅通；
6 电缆桥架、支架和井架；
7 装有避雷线的电力线路杆塔；
33668 8384 莄21250 5302 匂40450 9E02 鸂i5C37602 92E2 鋢R
8 装在配电线路杆上的电力设备；
9 在非沥青地面的居民区内，不接地、消弧线圈接地
和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。
10 承载电气设备的构架和金属外壳；
11 发电机中性点外壳、发电机出线柜、封闭母线的外
壳及其他裸露的金属部分。
12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和
箱式变电站的金属箱体。
13 电热设备的金属外壳。
14 铠装控制电缆的金属护层；
15 互感器的二次绕组。
3.1.2 电气装置的下列金属部分可不接地或不接零：
1.在木质、沥青等不良导电地面的干燥房间内，交流额
的电气设备的外壳；但当有可能同时触及上述电气设
备外壳和已接地的其他物体时，则仍应接地；
2.在干燥场所，交流额定电压为127V及以下或直流额
定电压为110V及以下的电气设备的外壳；
37771 938B 鎋N 38217 9549 镉21697 54C1 品23568 5C10 尐 36431 8E4F 蹏
3.安装在配电屏、控制屏和配电装置上的电气测量仪
表、继电器和其他低压电器等的外壳，以及当发生绝
缘损坏时，在支持物上不会引起危险电压的绝缘子的
金属底座等；
4.安装在已接地金属构架上的设备，如穿墙套管等；
5.额定电压为220V及以下的蓄电池室内的金属支架；
6.由发电厂、变电所和工业、企业区域内引出的铁路轨
道；
7.与已接地的机床、机座之间有可靠电气接触的电动机
和电器的外壳；
3.1.3 需要接地直流系统的接地装置应符合下列要求：
1.能与地构成闭合回路且经常流过电流的接地线应沿
绝缘垫板敷设，不得与金属管道、建筑物和设备的
构件有金属的连接；
2.在土壤中含有在电解时能产生腐蚀性物质的地方，不
宜敷设接地装置，必要时可采取外引式接地装置或改
良土壤的措施；
3.直流电力回路专用的中性线和直流两线制正极的接
26524 679C 果
33306 821A 舚34645 8755 蝕25800 64C8 擈19995 4E1B 丛Ci
地体、接地线不得与自然接地体有金属连接；当无
绝缘隔离装置时，相互间的距离不应小于1m；
4.三线制直流回路的中性线宜直接接地。
3.1.4 接地线不应作其他用途。
3.2 接地装置的选择
3.2.1 各种接地装置应利用直接埋入地中或水中的自然接
地体。交流电气设备的接地，可以利用直接埋入地中
或水中的自然接地体，可以利用的自然接地体如下：
1 埋设在地下的金属管道，但不包括有可燃或有爆炸物
质的管道；
2 金属井管；
3 与大地有可靠连接的建筑物的金属结构；
4 水工构筑物及其类似构筑物的金属管、桩。
3.2.2 交流电气设备的接地线可利用下列自然接地体接地；
1 建筑物的金属结构(梁、柱等)及设计规定的混凝土结
构内部的钢筋；
2 生产用的起重机的轨道、走廊、平台、电梯竖井、起
5b!/|37324 91CC 里tM
重机与升降机的构架、运输皮带的钢梁、电除尘器的
3 配线的钢管。
3.2.3 发电厂、变电站等大型接地装置除利用自然接地体
外，还应敷设人工接地体，即以水平接地体为主的人
工接地网，并设置将自然接地体和人工接地体分开的
测量井，以便于接地装置的测试，对于3～10KV的变
电站和配电所，当采用建筑物的基础作接地体且接地
电阻又能满足规定值时，可不另设人工接地。
3.2.4 人工接地网的敷设应符合以下规定：
1 人工接地网的外缘应闭合，外缘各角应做成圆弧形，
圆弧的半径不宜小于均压带间距的一半；
2 接地网内应敷设水平的均压带，按等间距或不等间
距布置；
3 35KV及以上变电站接地网边缘经常有人出入的走道
处，应铺设碎石、沥青路面或在地下装设2条与接
地网相连的均压带。
3.2.5 除临时接地装置外，接地装置应采用热镀锌钢材，
)27863 6CD7 泗27501 6B6D 歭<33752 83D8 菘&25715 6473 摳
水平敷设的可采用圆钢和扁钢，垂直敷设的可采用
角钢和钢管，腐蚀比较严重地区的接地装置，应适
当加大截面，或采用阴极保护等措施。
不得采用铝导体作为接地体或接地线。当采用扁铜
带、铜绞线、铜棒、铜包钢绞线、钢渡铜、铅包铜
等材料作接地装置时，其连接应符合本规范的规定。
3.2.6接地装置的人工接地体，导体截面应符合热稳定、
均压和机械强度的要求，还应考虑腐蚀的影响，一般
不小于表3.2.6-1和表3.2.6-2所列规格。
注：电力线路杆塔的接地体引出线的截面不应小于50mm2，引出线应热镀锌。
注：裸铜绞线一般不作为小型接地装置的接地体用，当作为接地网的接地体时，截面应满足设计要求。
3.2.7低压电气设备地面上外露的铜和铝接地线的最小截
面应符合表3.2.7的规定。
表3.2.7 低压电气设备地面上外露的铜接地线的最小截面（mm2）
可利用金属构件、普通钢筋混凝土构件的钢筋、穿线
的钢管等。利用以上设施作接地线时，应保证其全长
20442 4FDA 俚28926 70FE 烾32775 8007 耇34114 8542 蕂25269 62B5 抵40365 9DAD 鶭24376 5F38 弸G
为完好的电气通路。
3.2.9不得利用蛇皮管、管道保温层的金属外皮或金属网、
低压照明网络的导线铅皮以及电缆金属护层作接地
线。蛇皮管两端应采用自固接头或软管接头，且两
端应采用软铜线连接。
3.2.10在高土壤电阻率地区，接地电阻值很难达到要求时，
可采用以下措施降低接地电阻:
1 在变电所附近有较低电阻率的土壤时,可敷设引外接
地网或外延伸接地体；
2 当地下较深处的土壤电阻率较低时,可采用井式或深
钻式深埋接地极；
3 填充电阻率较低的物质或压力灌注降阻剂等以改善
土壤传导性能；
4 敷设水下接地网。当利用自然接地体和引外接接地装
置时,应采用不少于2根导体在不同地点与接地网相
连接；
5 采用新型接地装置,如电解离子接地极；
6 采用多层接地措施。
3.2.11在永冻土地区除可采用本规范第3.2.10条的措施
外,还可采用以下措施降低接地电阻:
1 将接地装置敷设在溶化地带或溶化地带的水池或水
坑中；
2 敷设深钻式接地极，或充分利用井管或其他深埋地下
的金属构件作接地极，还应敷设深度约0.5m的伸长
接地极；
3 在房屋溶化盘内敷设接地装置；
4 在接地极周围人工处理土壤，以降低冻结温度和土壤
电阻率。
3.2.12在深孔（井）技术应用中，敷设深井电极应注意以
下事项：
1 应掌握有关的地质结构资料和地下土壤电阻率的分
布，以使深孔（井）接地能在所处位置上收到较好的
效果；同时要考虑深孔（井）接地极之间的屏蔽效应，
以发挥深孔（井）接地作用；
2 在坚硬岩石地区，可考虑深孔爆破，让降阻剂在孔底
呈立体树枝状分布，以降低接地电阻；
^{V26970 695A 楚39026 9872 顲33221 81C5 臅N
3 深井电极宜打入地下低阻地层1～2m；
4 深井电极所用的角钢，其搭接长度应为角钢单边宽度
的4倍；钢管搭接宜加螺纹套拧紧后两边口再加焊；
5 深井电极应通过圆钢（与水平电极同规格）就近焊接
到水平网上，搭接长度为圆钢直径的6倍。
3.2.13降阻剂材料选择及施工工艺应符合下列要求：
1 材料的选择应符合设计要求；
2 应选用长效防腐物理性降阻剂；
3 使用的材料必须符合国家现行技术标准，通过国家相
应机构对降阻剂的检验测试，并有合格证件；
4 降阻剂的使用，应该因地制宜地用在高电阻率地区、
深井灌注、小面积接地网、射线接地极或接地网外沿；
5 严格按照生产厂家使用说明书规定的操作工艺施工。
3.2.14接地装置的防腐应符合技术标准的要求。当采用阴
极保护方式防腐时，必须经测试合格。
3.3 接地装置的敷设3.3.1 接地体顶面埋设深度应符合设计规定，当无规定时，
RG'g22228 56D4 囔29649 73D1 珑?21612 546C 呬
不应小于0.6m。角钢、钢管、铜棒、铜管等接地体
应垂直配置。除接地体外，接地体的引出线的垂直
部分和接地装置连接（焊接）部位外侧100mm范围
内应作防腐处理；在作防腐处理前，表面必须除锈
并去掉焊接处残留的焊药。
3.3.2 垂直接地体的间距不宜小于其长度的2倍。水平接地
5m。
3.3.3 接地线应采取防止发生机械损伤和化学腐蚀的措
施；在与公路、铁路或管道等交叉及其他可能使接
地线遭受损伤处，均应用钢管或角钢等加以保护。
接地线在穿过墙壁、楼板及地坪处应加装钢管或其
他坚固的保护套。有化学腐蚀的部位还应采取防腐
措施。热镀锌钢材焊接时将破坏热镀锌防腐，应在
焊痕外100mm内做防腐处理。
3.3.4 接地干线在不同的两点及以上与接地网相连接。自
然接地体应在不同的两点及以上与接地干线或接地
网相连接。
.35538 8AD2 諒
€31882 7C8A 粊@s}
3.3.5 每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地
线中串接几个需要接地的电气装置。重要设备和设备构架应有两根与主接地网不同地点连接的连接引下线，且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。
3.3.6 接地体敷设完后的土沟其回填土内不应夹有石块和
建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回
填土时应分层夯实。室外接地回填宜有100～300mm高度的防沉层。在山区石厚地段或电阻率较高的土质区段应在土沟中至少先回填100mm厚的净土垫层，再敷接地极，然后用净土分层夯实回填。
3.3.7 明敷接地线的安装应符合下列要求：
1 接地线的安装位置应合理，便于检查，无碍设备检修
和运行巡视；
2 接地线的安装应美观，防止因加工方式造成接地线截
面减少、强度减弱、容易生锈；
3 支持件间的距离，在水平直线部分宜为0.5～1.5m，
垂直部分为1.5～3m；转弯部分宜为0.3－0.5m；
4 接地线应按水平或垂直敷设，亦可与建筑物倾斜结构
平行敷设；在直线段上，不应有高低起伏及弯曲等现
象；
5 接地线沿建筑物墙壁水平敷设时，离地面宜为250～
300mm的距离；接地线与建筑物墙壁间的间隙宜有
10～15mm；
d31966 7CDE 糞22590 583E 堾`35985 8C91 貑g3T
6 在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补
偿器。补偿器可用接地线本身弯成弧状代替。
3.3.8 明敷接地线，在导体的全长度或区间段及每个连接部
位附近的表面，应涂以15－100mm宽度相等的绿色和
黄色相间的条纹标示。当使用胶带时，应使用双色胶
带。中性线宜涂淡蓝色标识。
3.3.9 在接地线引向建筑物内的入口处和在检修用临时接
地点处，均应刷白色底漆并标以黑色标识，其代号为
3.3.10在断路器、配电间、母线分段处，发电机引出线等
需临时接地的地方，应引入接地干线，并应设有专供
连接临时接地线使用的接线板和螺栓。
3.3.11当电缆穿过零序电流互感器时，电缆头的接地线应
通过零序电流互感器后接地；由电缆头至穿过零序
电流互感器的一段电缆金属护层和接地线应与地绝
缘。
3.3.12发电厂、变电所电气装置下列部位应专门敷设接地
线直接与接地体或接地母线连接：
K€=28033 6D81 涁39834 9B9A 鮚23845 5D25 崥26247 6687 暇
1 发电机机座或外壳、出线柜，中性点柜的金属底座
和外壳，封闭母线的外壳；
2 高压配电装置的金属外壳；
3 110kV及以上钢筋混凝土构件支座上电气设备金属
外壳；
4 直接接地或经消弧线圈接地的主变压器、旋转电机
的中性点；
5 高压并联电抗器中性点所接消弧线圈、接地电抗器、
电阻器等的接地端子；
6 GIS接地端子；
7 避雷器、避雷针、避雷线等接地端子。
3.3.13避雷器应用最短的接地线与主接地网连接。
3.3.14全封闭组合电器的外壳应按制造厂规定接地；法兰
片间应采用跨接线连接，并应保证良好的电气通路。
3.3.15高压配电间隔和静止补偿装置的栅栏门绞链处应用
软铜线连接，以保持良好接地。
3.3.16高频感应电热装置的屏蔽网、滤波器、电源装置的
金属屏蔽外壳，高频回路中外露导体和电气设备的
24014 5DCE 巎24822 60F6 惶36347 8DFB 跻Cum 0
所有屏蔽部分和与其连接的金属管道均应接地，并
宜与接地干线连接。与高频滤波器相连接的射频电
缆应全程伴随100mm2以上的铜质接地线。
3.3.17接地装置由多个分接地装置部分组成时，应按设计
要求设置便于分开的断接卡。自然接地体与人工接地
连接处应有便于分开的断接卡。断接卡应有保护措
施。扩建接地网时，新、旧接地网连接应通过接地井
多点连接。
3.3.18电缆桥架、支架由多个区域连通时，在区域连通处
电缆桥架、支架接地线应设置便于分开的断接卡，并
有明显的标识。
3.3.19保护屏应装有接地端子，并用截面不小于4mm2的多
股铜线和接地网直接连通。装设静态保护的保护屏，
应装设连接控制电缆屏蔽层的专用接地铜排，各盘
的专用接地铜排互相连接成环，与控制室的屏蔽接
地网连接。用截面不小于100mm2的绝缘导线或电缆
3.3.20避雷引下线与暗管敷设的电、光缆最小平行距离应
33668 8384 莄21250 5302 匂40450 9E02 鸂i5C37602 92E2 鋢R
为1.0m，最小垂直交叉距离应为0.3m；保护地线与
暗管敷设的电、光缆最小平行距离应为0.05m，最小
垂直交叉距离应为0.02m。
3.4 接地体(线)的连接
3.4.1 接地体(线)的连接应采用焊接，焊接必须牢固无虚
焊。接至电气设备上的接地线，应用镀锌螺栓连接；
有色金属接地线不能采用焊接时，可用螺栓连接、
压接、热剂焊（放热焊接）方式连接。用螺栓连接
时应设防松螺帽或防松垫片，螺栓连接处接触面应
按现行国家标准《电气装置安装工程母线装置施工
及验收规范》GBJ 149的规定处理。不同材料接地体
间的连接应进行处理。
3.4.2 接地体(线)的焊接应采用搭接焊，其搭接长度必须
符合下列规定：
1 扁钢为其宽度的2倍(且至少3个棱边焊接)；
2 圆钢为其直径的6倍；
3 圆钢与扁钢连接时，其长度为圆钢直径的6倍；
4 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，
37771 938B 鎋N 38217 9549 镉21697 54C1 品23568 5C10 尐36431 8E4F 蹏
除应在其接触部位两侧进行焊接外，并应焊以由钢
带弯成的弧形(或直角形)卡子或直接由钢带本身弯
成弧形(或直角形)与钢管(或角钢)焊接。
3.4.3 接地体（线）为铜与铜或铜与钢的连接工艺采用热
剂焊（放热焊接）时，其熔接接头必须符合下列规
定：
1 被连接的导体必须完全包在接头里；
2 要保证连接部位的金属完全熔化，连接牢固；
3 热剂焊（放热焊接）的接头的表面荧平滑；
4 热剂焊（放热焊接）的接头应无贯穿性的气孔。
3.4.4 采用钢绞线、铜绞线等作接地引下时，宜用压接端
子与接地体连接。
3.4.5 利用本规范第3.2.2条所述的各种金属构件、金属管
道、穿线钢管等作为接地线时，连接处应保证有可靠
的电气连接。
3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成
电气通路的金属构件，如安装托架用的金属构件作为
接地干线时，电缆桥架接地应符合下列规定：
26524 679C 果
33306 821A 舚34645 8755 蝕25800 64C8 擈19995 4E1B 丛Ci
1 电缆桥架全长不大于30m时，不应少于2处与接地干
线相连；
2 全长大于30m时，应每隔20～30m增加与接地干线的
3 电缆桥架的起始端和终点端应与接地网可靠连接。
3.4.7 金属电缆桥架的接地应符合下规定：
1 电缆桥架连接部位宜采用两端压接镀锡铜鼻子的铜
绞线跨接。跨接线最小允许截面积不小于4mm2；
2 镀锌电缆桥架间连接板的两端不跨接地线时，连接板
每端应有不少于2个有防松螺帽或防松垫圈的螺栓
固定。
3.4.8 发电厂、变电站GIS的接地线及连接应符合以下
要求：
1GIS基座上的每一根接地母线，应采用分设其两端
的接地线与发电厂或变电站的接地装置连接。接地线应与GIS区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网；
2 接地线与GIS接地母线应采用螺栓连接方式；
3 当GIS露天布置或装设在室内与土壤直接接触的地
5b!/|37324 91CC 里tM
面上时，其接地开关、氧化锌避雷器的专用接地端
子与GIS接地母线的连接处，宜装设集中接地装置；
4 GIS室内敷设环形接地母线，室内各种设备需接地
的部位应以最短路径与环形接地母线连接。GIS置于
室内楼板上时，其基座下的钢筋混凝土地板中的钢
筋应焊接成网，并和环形接地母线连接。
3.5 避雷针(线、带、网)的接地
3.5.1 避雷针(线、带、网)的接地除应符合本章上述有关
规定外，尚应遵守下列规定：
1 避雷针(带)与引下线之间的连接应采用焊接或热剂
焊（放热焊接）；
2 避雷针(带)的引下线及接地装置使用的紧固件均应
使用镀锌制品。当采用没有镀锌的地脚螺栓时应采
取防腐措施；
3 建筑物上的防雷设施采用多根引下线时，应在各引
下线距地面的1.5～1.8m处设置断线卡，断线卡应
加保护措施；
4 装有避雷针的金属筒体，当其厚度大于4mm时，可
)27863 6CD7 泗27501 6B6D 歭<33752 83D8 菘&25715 6473 摳
作为避雷针的引下线。筒体底部应至少有2处与接
地体对称连接；
5 独立避雷针及其接地装置与道路或建筑物的出入口
等的距离应大于3m。当小于3m时，应采取均压措施
或铺设卵石或沥青地面；
6 独立避雷针(线)应设置独立的集中接地装置。当有
困难时，该接地装置可与接地网连接，但避雷针与
主接地网的地下连接点至35kV及以下设备与接地网
的地下连接点，沿接地体的长度不得小于15m；
7 独立避雷针的接地装置与接地网的地中距离不应小
于3m；
（含悬挂避雷线的构架），应在其附近装设集中接
地装置，并与主接地网连接。
3.5.2 建筑物上的避雷针或防雷金属网应和建筑物顶部的
其他金属物体连接成一个整体。
3.5.3 装有避雷针和避雷线的构架上的照明灯电源线，必
须采用直埋于土壤中的带金属护层的电缆或穿入金
U24291 5EE3 廣30265 7639 瘹U 30180 75E4 痤27417 6B19 欙22143 567F 噿
属管的导线。电缆金属护层或金属管必须接地，埋
入土壤的长度应在10m以上，方可与配电装置的接
地网相连或与电源线、低压配电装置相连接。
3.5.4 发电厂和变电所的避雷线线档内不应有接头。
3.5.5 避雷针（网、带）及其接地装置，应采取自下而上
的施工程序。首先安装集中接地装置，后安装引下
线，最后安装接闪器。
3.6 携带式和移动式电力设备的接地
3.6.1 携带式电气设备应用专用芯线接地，严禁利用其他
用电设备的零线接地；零线和接地线应分别与接地
装置相连接。
3.6.2 携带式电气设备的接地线应采用软铜绞线，其截面
不小于1.5mm2。
3.6.3 由固定的电源或由移动式发电设备供电的移动式机
械的金属外壳或底座，应和这些供电电源的接地装置
有可靠连接；在中性点不接地的电网中，可在移动式
机械附近装设接地装置，以代替敷设接地线，并应首
先利用附近的自然接地体。
y39919 9BEF 鯯 y8_
3.6.4 移动式电力设备和机械的接地应符合固定式电气设
备接地的规定，但下列情况可不接地：
1 移动式机械自用的发电设备直接放在机械的同一金
属框架上，又不供给其他设备用电；
2 当机械由专用的移动式发电设备供电，机械数量不超
过2台，机械距移动式发电设备不超过50m，且发电
设备和机械的外壳之间有可靠的金属连接。
3.7 输电线路杆塔的接地
3.7.1 在土壤电阻率ρ≤100Ω?ｍ的潮湿地区，可利用铁塔
和钢筋混凝土的自然接地，接地电阻低于10Ω。发
电厂、变电站进线段应另设雷电保护接地装置。在居
民区，当自然接地电阻符合要求时，可不另设人工接
地装置。
3.7.2 在土壤电阻率100Ω?ｍ＜ρ≤500Ω?ｍ的地区，除
利用铁塔和钢筋混凝土杆的自然接地，还应增设人工
接地装置，接地极埋设深度不宜小于0.6m，接地电
阻低于15Ω。
3.7.3 在土壤电阻率500Ω?ｍ＜ρ≤2000Ω?ｍ的地区，可
&38048 94A0 钠23121 5A51 婑8QP-*
采用水平敷设的接地装置，接地极埋设不宜小于
0.5m。500Ω?ｍ＜ρ≤1000Ω?ｍ的地区，接地电阻
不超过20Ω。1000Ω?ｍ＜ρ≤2000Ω?ｍ的地区，
接地电阻不超过25Ω。
3.7.4 在土壤电阻率ρ＞2000Ω?ｍ的地区，接地极埋设深
度不宜小于0.3m，接地电阻不超过30Ω；若接地电
阻很难降到30Ω时，可采用6～8根总长度不超过
500m的放射形接地极或连续伸长接地极。
3.7.5 放射形接地极可采用长短结合的方式，每根的最大长
度应符合表3.7.5的要求：
塔基础的放射形接地极每根长度1.5倍范围内有土壤
电阻率较低的地带时，可部分采用外引接地或其他措
施。
3.7.7 居民区和水田中的接地装置，宜围绕杆塔基础敷设成
闭合环形。
3.7.8 对于室外山区等特殊地形，不能按设计图形敷设接地
体时，应根据施工实际情况在施工记录上绘制接地装
置敷设简图，并表明相对位置和尺寸，作为竣工资料
移交。原设计为方形等封闭环形时，应按设计施工，
以便于检修维护。
3.7.9 在山坡等倾斜地形敷设水平接地体时宜沿等高线开
挖，接地沟地面应平整，沟深不得有负误差，并应清
30096 7590 疐Y%30542 774E 睎29372 72BC 犼36793 8FB9 边)
3.7.10接地体与杆塔的连接应接触良好可靠，并应便于打
开测量接地电阻。
3.7.11架空线路杆塔的每一腿都应与接地体引下线连接，
通过多点接地以保证可靠性。
3.7.12混凝土电杆宜通过架空避雷线直接引下，也可通过
金属爬梯接地。当接地线直接从架空避雷线引下时，
引下线应紧靠杆身，并每隔一定距离与杆身固定一
次，以保证电气通路顺畅。
3.8 调度楼、通信站和微波站二次系统的接地3.8.1 调度通信综合楼内的通信站与同一楼内的动力装置、
建筑物避雷装置共用一个接地网。
3.8.2 调度通信综合楼及通信机房接地引下线可利用建筑
物主体钢筋和金属地板构架等，钢筋自身上、下连接
点应采用搭焊接，且其上端应与房顶避雷装置、下端
应与接地网、中间应与各层均压网或环形接地母线焊
接成电气上连通的笼式接地系统。
3.8.3 位于发电厂、变电站或开关站的通信站的接地装置
应至少用2根规格不小于40mm×4mm的镀锌扁钢与
^{V26970 695A 楚39026 9872 顲33221 81C5 臅N
厂、站得接地网均压相连。
3.8.4 通信机房房顶应敷设闭合均压网（带）并与接地装置
连接，房顶平面任一点到均压带的距离均不应大于
5m。
3.8.5 通信机房内应围绕机房敷设环形接地母线，截面应不
小于90 mm2的铜排或120 mm2的镀锌扁钢。围绕机房
建筑应敷设闭合环形接地装置。环形接地装置、环形
接地母线和房顶闭合均压带之间，至少用4根对称布
置的连接线（或主钢筋）相连，相邻连接线之间的距
离不宜超过18m。
3.8.6 机房内各种电缆的金属外皮、设备的金属外壳和框
架、进风道、水管等不带电金属部分、门窗等建筑物
金属结构以及保护接地、工作接地等，应以最短距离
与环形接地母线连接。电缆沟道、竖井内的金属支架
至少应两点接地，接地点间距离不宜超过30m。
3.8.7 各类设备保护地线宜用多股铜导线，其截面应根据最
大故障电流确定，一般为25～95 mm2；导线屏蔽层的
RG'g22228 56D4 囔29649 73D1 珑?21612 546C 呬
接地线截面积，应大于屏蔽层截面面积的2倍。接地
线的连接应确保电气接触良好，连接点应进行防腐处
理。
3.8.8 连接两个变电站之间的导引电缆的屏蔽层必须在离
变电站接地网边沿50～100m处可靠接地，以大地为
前的最后一个工井处实施导引电缆的屏蔽层接地。
接地极的接地电阻R≤4Ω。
3.8.9 屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内
前应水平直埋10m以上，深埋应大于0.6m，电缆屏
蔽层和铁管两端接地，并在入口处接入接地装置。
如不能埋入地中，至少应在金属管道室外部分沿长
度均匀分布在两处接地，接地电阻应小于10Ω；在
高土壤电阻率地区，每处的接地电阻不应大于30Ω，
且应适当增加接地处数。
3.8.10 微波塔上同轴馈线金属外皮的上端及下端分别就
近与铁塔连接，在机房入口处与接地装置再连接一
次；馈线较长时应在中间加一个与塔身的连接点；
.35538 8AD2 諒
€31882 7C8A 粊@s}
室外馈线桥始末两端均应和接地装置连接。
3.8.11微波塔上的航标灯电源线选用金属外皮电缆或将导
线传入金属管，金属外皮或金属管至少应在上下两
端与塔身金属结构连接，进机房前应水平直埋10m
以上，埋深应大于0.6m。
3.8.12 微波塔接地装置应围绕塔基做成闭合环形接地网。
微波塔接地装置与机房接地装置之间至少用2根规
格不小于40mm×4mm的镀锌扁钢连接。
3.8.13 直流电源的“正极”在电源设备侧和通信设备侧均
应接地，“负极”在电源机房侧和通信机房侧应接压
敏电阻。
3.9 电力电缆终端金属护层的接地3.9.1 110KV及以上中性点有效接地系统单芯电缆的电缆
终端金属护层，应通过接地刀闸直接与变电站接地
装置连接。
3.9.2在110KV及以上电缆终端站内（电缆与架空线转换
处），电缆终端头的金属护层宜通过接地刀闸单独接
d31966 7CDE 糞22590 583E 堾`35985 8C91 貑g3T
地，设计无要求时，接地电阻R≤4Ω。电缆护层的
单独接地极与架空避雷线接地体之间，应保持3～5m
间距。
3.9.3 安装在架空线杆塔上的110KV及以上电缆终端头，两
者的接地装置难以分开时，电缆金属护层通过接地刀
闸后与架空避雷线合一接地体，设计无要求时，接地
电阻R≤4Ω。
3.9.4 110KV以下三芯电缆的电缆终端金属护层应直接与
变电站接地装置连接。
3.10 配电电气装置的接地3.10.1户外配电变压器等电气装置的接地装置，宜在地下
敷设成围绕变压器台的闭合环形。
3.10.2 配电变压器等电气装置安排在由其供电的建筑物
筋等相连。
3.10.3引入配电装置室的每条架空线路安装的避雷器的接
地线，应与配电装置室的接地装置连接，但在入地
处应敷设集中接地装置。
K€=29335 7297 犗26040 65B8 斸{25147 623B 戻27549 6B9D 殝
3.10.4配电装置的接地电阻值应符合设计要求。
3.11 建筑物电气装置的接地
3.11.1按照电气装置的要求，安全接地、保护接地或功能
接地的接地装置可以采用共用的或分开的接地装
置。
3.11.2 建筑物的低压系统接地点、电气装置外露导电部分
的保护接地（含与功能接地、保护接地共用的安全
接地）、总等电位联结的接地极等可与建筑物的雷电
保护接地共用同一接地装置。接地装置的接地电阻
应符合其中最小值的要求。
3.11.3 接地装置的安装应符合以下要求：
1 接地极的型式、埋入深度及接地电阻应符合设计要
求；
2 穿过墙、地面、楼板等处应有足够坚固的机械保护
措施；
3 接地装置的材质及结构应考虑腐蚀而引起的损伤。
必要时采取措施，防止产生电腐蚀。
3.11.4电气装置应设置总接地端子或母线，并与接地线、
25316 62E4 拤26125 660D 昍37649 9311 錑25763 64A3 撣30143 75BF 疿37565 92BD 銽23977 5DA9 嶩
保护线、等电位连接干线和安全、功能共用接地装
置的功能性接地线等相连接。
3.11.5 断开接地线的装置应便于安装和测量。
3.11.6埋入土壤内的接地线的最小截面应符合表3.11.6的
规定。
mm2）
护线截面的一半，并不应小于6mm2。当采用铜线时，
其截面不应小于2.5 mm2。当采用其他金属时，则其
34970 889A 袚?g22191 56AF 嚯39797 9B75 魵28442 6F1A 漚820405 4FB5 侵
截面应承载与之相当的在流量。
3.11.8连接两个外露导电部分的辅助等电位联结线，其截
面不应小于接至该两个外露导电部分的较小保护线
的截面。连接外露导电部分与装置外导电部分的辅
助等电位联结线，其截面不应小于相应保护线截面
4 工程交接验收
4.0.1 在验收时应按下列要求进行检查：
1 按设计图纸施工完毕，接地施工质量符合本规范要
求；
2 整个接地网外露部分的连接可靠，接地线规格正确，
防腐层完好，标志齐全明显；
3 避雷针(带)的安装位置及高度符合设计要求；
4 供连接临时接地线用的连接板的数量和位置符合设
计要求。
5 接地电阻值及设计要求和其他测试参数符合设计规
定。
4.0.2 在交接验收时，应向甲方提交下列资料和文件：
39073 98A1 颡&'39520 9A60 驠22999 59D7 姗24870 6126 愦i37734 9366 鍦
1 实际施工的记录图；
2 变更设计的证明文件；
3 安装技术记录(包括隐蔽工程记录等)；
4 试验记录。
本规范用词说明
1 为便于在执行本规范条文时区别对待，对要求严格程度
不同的用词说明如下：
1）表示很严格，非这样做不可的用词：
正面词采用“必须”，反面词采用“严禁”。
2）表示严格，在正常情况下均应这样做的用词：
正面词采用“应”，反面词采用“不应”或“不得”。
3）表示允许稍有选择，在条件许可时首先应这样做的用词：
面词采用“宜”，反面词采用“不宜；
表示有选择，在一定条件下可以这样做的用词，采用
“可”。
2 本规范中指明应按其他有关标准、规范执行的，写法为
“应符合……的规定”或“应按……执行”。

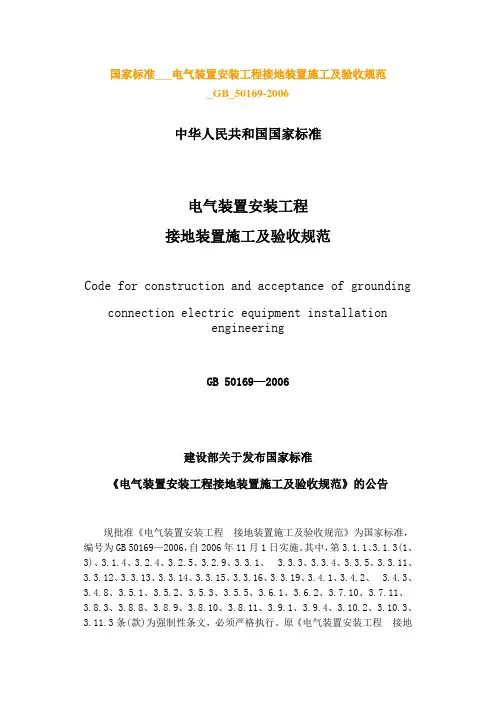

中华人民共和国国家标准
电气装置安装工程
接地装置施工及验收规范
GB50169-2006
目次
1 总则 (27)
3 电气装置的接地 (29)
3.1 一般规定 (29)
3.2 接地装置的选择 (30)
3.3 接地装置的敷设 (35)
34608 8730 蜰35948 8C6C 豬1?f34162 8572 蕲
3.4 接地体（线）的连接 (37)
3.5 避雷针（线、带、网）的接地 (38)
3.6 携带式和移动式电气设备的接地 (39)
3.7 输电线路杆塔的接地 (40)
3.8 调度楼、通讯站和微波站二次系统的接地 (41)
3.9 电力电缆终端金属护层的接地 (42)
3.10 配电电气装置的接地 (42)
3.11 建筑物电气装置的接地 (43)
4 工程交接验收 (44)
1 总则
1.0.1 本条简要地阐明了本规范编制的宗旨，是为了保证接
地装置的施工和验收质量而制定。
1.0.2 本条明确了规范的适用范围是电气装置安装工程的
接地装置。其他如电子计算机和微波通讯等接地工程
应按相应的施工及验收规范执行。
1.0.3施工现场必须按照设计施工，不得随意修改设计，必
要时需经过设计单位的同意，并按修改后的设计执
行。工程建设管理单位和监理单位应有专人负责整个
施工过程的监督。监理单位参与工程建设全过程管理
已成为不可逆转的趋势，电气装置安装工程接地装置
的施工，特别是隐蔽的接地装置施工，应有专职的监
Jq23361 5B41 孁`36756 8F94 辔g5p
理或旁站人员监督施工和参与检查验收。
1.0.4为了保证工程质量，凡不符合国家现行标准的器材，
均不得使用和安装。
1.0.5本规范内容是已质量标准和工艺要求为主，有关施工
安全问题，尚应遵守现行的安全技术规程。
1.0.6电气装置接地工程应及时配合建筑施工，从而减少重
复劳动，加快工程进度和提高工程质量。
1.0.7接地装置的焊接质量应符合规定，尤其近年接地装置
逐渐采用铜、铅等材料，相同或不同材质的材料之间
的焊接应严格按照本规范或施工工艺进行，以保证施
工质量。施工过程必须保证各种电气装置（或其接地
引下线）与主接地网可靠连接，电气导通良好。多块
接地网或扩建的接地网与原接地网之间应多点连接，
设置接地井，且有便于分开的断接卡，以便于测量分
块接地电阻，接地井测试项目包括：铜绞线焊接情况
检查，判断导体连接情况是否良好的导通性测试，接
触电阻测试等。
1.0.8接地装置验收应在土建完工后尽快安排进行，以便在
投产前有时间对不合格的接地装置进行改造。需要强
调的是，近年来对部分新建变电站接地装置交接测试
中，多次遇到由于基建工程施工进度安排不合理、投
地线（OPGW）已引入变电站并完成安装，导致接地
F29166 71EE 燮27464 6B48 歈40859 9F9B 龛
tG
电阻测试时无法完全将架空地线与接地装置隔离，其
一是光纤地线由于其结构原因难以解除与接地装置
的联接，也无法采取有效的隔离措施；其二是施工单
位经常有意或无意地将接地装置外延部分与出线终
端杆塔或其接地装置进行连接以加强将阻效果，即使
解开架空普通地线在构架处与接地装置的连接跳线，
也不能保证其与接地装置完全隔离。在这种条件下测
量的接地电阻值比实际值是偏小的，其偏差量又无法
给出，严重影响测试结果的有效性和对接地工程的评
价、验收工作。为此要求：①接地装置交接测试时，
必须排除与接地装置连接的接地中性点、架空地线和
电缆外皮的分流影响。②合理安排接地装置施工进度
和工期，在接地装置敷设完毕后就应进行接地接地电
阻测试，若测试不合格需改造，则改造必须在线路完
成安装前（全部架空地线尚未敷设至终端杆塔和变电
站构架处）完成，接地装置测试合格后才能将线路架
空地线接入变电站接地装置。③施工单位在接地装置
24785 60D1 惑25594 63FA 揺31568 7B50 筐-29612 73AC 玬J28719 702F 瀯23446 5B96 宖
外延部分施工或改造过程中，不得将接地装置接地导
体与出线终端杆塔本体或其他接地装置连接。
对高土壤电阻率地区的接地装置，接地电阻难以满足
要求时，应由设计确定采取相应措施后方可投入运
行，这方面可以参照电力行业标准《交流电气装置的
接地》DL/T621的要求进行。
3 电气装置的接地
3.1一般规定
3.1.1 本条规定了哪些电气装置应接地或接零。在原规范基
础上充实了部分设备和内容，如本条第5款增加了
“穿线的钢管之间或钢管和电器设备之间有金属软管
过渡的，应保证金属软管段接地畅通”。近年来对施
工工艺质量要求的提高，采用金属软管作为电缆保护
管的过渡连接较多，金属软管本身不允许作为接地连
接用，特提出“应保证金属软管段接地畅通”，即必须
采用其他方式作为接地连接。要求使用软管接头和金
属软管封闭电缆应接地，可以保证工艺美观和电缆安
全；为保证穿线的钢管和金属软管全线良好接地，需
要金属软管段两端的软管接头之间保证良好的电气
连接。第10款原规范为电除尘器的构架，现改为：“承
28888 70D8 烘22022 5606 嘆20320 4F60 你i7`32822 8036 耶40775 9F47 齇
尘器的构架全部包含进去。第14款系原规范条文，
控制电缆的金属护层根据国家标准《工业与民用电力
装置的接地设计规范》GBJ65和1985年版《苏联电
气装置安装法规》规定而修订。要求控制电缆的铠装
层、屏蔽层和接地芯线均应接地，目的是为了保障控
制电缆两端连接的电气设备及人身安全。增加了第
15款“互感器的二次绕组”。当二次绕组在二次回路
中被使用时，回路线中会有接地点，当二次绕组在二
次回路中作为备用时，可能就被忽视，但是只要互感
器一次侧投运，无论二次绕组是否被使用，从安全而
言，都必须接地。为引起重视，增加本条文。
3.1.2 本条文规定了哪些电气装置不需要接地或不需要接
零，基本与原规定相同。为同设计规范协调一致，第
1款中，在木质、沥青等不良导电地面的干燥房间内，
交流额定电压为400V（原规范为380V）及以下的电
气设备的外壳，可以不接地或不接零。
3.1.3 本条与原规范相同，当直流流经在土壤中的接地体
时，由于土壤中发生电解作用，可使接地体的接地电
阻值增加，同时又可使接地体及附近地下建筑物和金
属管道等发生电腐蚀而造成严重的损害。本条第3
38542 968E 階39351 99B7 馷24423 5F67 彧w721575 5447 呇y
款根据日本的技术标准和原东德接地规范的接地体
以及接地线的规定，直流电力回路专用的中性线和直
流双线制正极如无绝缘装置，相互间的距离不得小于
1m。
采用外引接地时，外引接地体的中心与配电装置接地网的极力，根据我国水电厂的实验不宜过大，否则由于引线本身的电阻压降会使外引接地体利用程度大大降低。
注：考虑高压直流输电已自成系统，直流电力网将有专用
规范，本条只使用于一般直流系统。
3.1.4 本条与原规范相同，规定接地线一般不应作其他用
途，如电缆架构或电缆钢管不应作电焊机零线，以免
损伤电缆金属护层。
3．2接地装置的选择
3.2.1 本条与原规范基本相同，提示了交流电气设备的接
地，可利用直接埋入地中或水中的自然接地体，这几
种自然接地体均直接埋入地中或水中，能够很好地起
到降低接地电阻、均衡电位的作用，且能节约钢材，
提高电气设备运行的可靠性。
3.2.2 目前已广泛应用建筑物金属结构及满足热稳定要求
的混凝土结构内部的非预应力钢筋作为交流电气设
备的接地线，能够保证设备的运行可靠性。
3.2.3 本条规定了敷设人工接地网的基本要求，对于发电
厂、变电站等大型接地装置，因为接地电阻的要求比
较高，为此以敷设人工接地网为主，可利用的自然接
电气装置安装工程施工及验收标准(doc 30页)
2 施工及验收 2.1 电气装置安装工程 《电气装置安装工程高压电器施工及验收规范》GBJ 147－1990 第4.4.1条在验收时，应进行下列检查： 二、电气连接应可靠且接触良好。 三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。 四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。 五、六氟化硫气体压力、泄漏率和含水量应符合规定。 六、接地良好。 第4.4.2条在验收时应提交下列资料和文件： 三、安装技术记录； 四、调整试验记录。 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ 148－1990 第2.3.2条当含氧量未达到18%以上时，人员不得进入。 第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。 不同牌号的绝缘油或同牌号的新油与运行过的油
混合使用前，必须做混油试验。 第 2.10.2条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项目如下： 一、本体、冷却装置及所有附件应无缺陷，且不渗油。 五、事故排油设施应完好，消防设施齐全。 七、接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。 铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。 九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。 十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。 《电气装置安装工程母线装置施工及验收规范》GBJ 149－1990 第2.4.9条母线施焊前，焊工必须经过考试合格。 《电气装置安装工程电缆线路施工及验收规范》 GB 50168－1992 第5.2.4条电缆与热力管道、热力设备之间的净距，平行时不应小于1m，交叉时不应小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。 第5.4.3条严禁将电缆平行敷设于管道的上方或下
防雷装置设计审核、施工质量监督 和竣工验收技术评价和业务流程 按照《中华人民共和国气象法》、《防雷减灾管理办法》和《防雷装置设计审核和竣工验收规定》等有关法律法规、规章的规定，防雷装置的设计审核和竣工验收工作为气象主管机构组织实施的一项行政许可项目。（我总结了一套吉林地区实际工作需要的防雷设计审核、施工质量监督和竣工验收的工作和业务流程，现就有关情况在此进行共同探讨。）名词解释：设计审核：指县级及其以上气象主管机构根据《中华人民共和国行政许可法》对防雷装置的设计进行审核并准许施工的行政许可行为； 技术审查（评价）：指当地气象主管机构认可的防雷专业技术机构（目前为县级及其以上防雷中心）对防雷装置进行的设计文件技术审查，为技术服务性行为； 竣工验收：指县级及其以上气象主管机构根据国家法律法规、规章对防雷装置投入实际使用的行政许可行为； 检测验收：指当地气象主管机构认可的防雷专业技术机构对已竣工防雷装置进行安全性能的检测、检验、检查等技术服务性行为； 质量监督：指当地气象主管机构认可的防雷专业技术机构对防雷装置的施工质量进行技术监督服务性工作。
第一章防雷装置设计审核与技术审查（评价）防雷装置设计审核是对防雷装置施工许可的审查，许可性审查是对防雷装置设置的合法性、科学性进行审查，其中合法性审查属于行政性审查内容，主要审核所设计的防雷装置是否符合国家有关法律、法规、规章；是否符合我国现行政治和经济政策等。对防雷装置的科学性、先进性和规范性等方面进行全面审查。 设计审核和技术审查（评价） 设计审核的实施机关是县级以上地方气象主管机构，按照国家法律、法规和规章进行行政性审查，审查结果由县以上气象主管机构核发核准书，出具的通知、回执、意见、核准等必须有气象主管机构的印章。 技术审查（评价）的主体是当地气象主管机构认可的防雷技术机构，即县级及其以上的 防雷中心。防雷中心对防雷装置的设计技术进行科学性、先进性、规范性审查。 一、设计审核内容和工作流程 1.1.1 设计审核内容 设计审核工作必须由行政许可相对人（建设单位）提交《防雷装置设计审核申请书》，同时提交的材料有： 1.1.1.1 设计人员和设计单位的资格和资质证书； 1.1.1.2 建设项目批准书（建设和规划许可）及相关技术资料； 1.1.1.3 防雷专业技术机构出具的技术评价报告（包括设计审查分析报告、产品质量分析报告、风险评估报告等相关技术资料）； 1.1.1.4 其它必备材料。 资料齐全以后，许可机构应当在规定的期限内作出审核决定，对合格者，应当办结有关手续，颁发《防雷装置设计审核核准书》，防雷装置的在合法性、规范性、科学性以及在符合现行防雷技术规范方面符合要求，允许施工。 1.1.2 设计审核工作流程 设计审核工作由气象主管机构根据《中华人民共和国行政许可法》、《防雷装置设计审核和竣工验收的规定》等法律、法规、规章，依法对防雷装置进行施工许可性审查。
电气装置安装工程电气照明装置施工及验收规范
电气装置安装工程电气照明装置施工及验收规范 Code for construction and acception of electric lighting device electric equipment installation engineering GB 50259—96 1 总则 1.0.1 为保证电气照明装置施工质量，促进技术进步，确保安全运行，制订本规范。 1.0.2 本规范适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。 1.0.3 电气照明装置的安装应按已批准的设计进行施工。当修改设计时，应经原设计单位同意，方可进行。 1.0.4 采用的设备、器材及其运输和保管应符合国家现行标准的有关规定；当设备和器材有特殊要求时，尚应符合产品技术文件的规定。1.0.5 设备及器材到达施工现场后，应按下列要求进行检查： 1.0.5.1 技术文件应齐全。 1.0.5.2 型号、规格及外观质量应符合设计要求和本规范的规定。 1.0.6 施工中的安全技术措施，应符合本规范和国家现行的标准及产品技术文件的规定。 1.0.7 电气照明装置施工前，建筑工程应符合下列要求： 1.0.7.1 对灯具安装有妨碍的模板、脚手架应拆除；
1.0.7.2 顶棚、墙面等抹灰工作应完成，地面清理工作应结束。 1.0.8 电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。 1.0.9 当在砖石结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。 1.0.10 在危险性较大及特殊危险场所，当灯具距地面高度小于 2.4m 时，应使用额定电压为36V及以下的照明灯具，或采取保护措施。1.0.11 安装在绝缘台上的电气照明装置，其导线的端头绝缘部分应伸出绝缘台的表面。 1.0.12 电气照明装置的接线应牢固，电气接触应良好；需接地或接零的灯具、开关、插座等非带电金属部分，应有明显标志的专用接地螺钉。 1.0.13 电气照明装置的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。 2 灯具 2.0.1 灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。 2.0.2 根据灯具的安装场所及用途，引向每个灯具的导线线芯最小截面应符合表2.0.2的规定。
电气工程施工验收规范 目的：为保证电气装置配线工程的施工质量促进技术进步确保安全运行特制订本规范 适用范围：适用于建筑物内1kV及以下配线工程施工及验收 责任部门：运营处设备 引用标准：GB50258-96 一、到货验收 器材到达施工现场后应按下列要求进行检查 1、技术文件应齐全 2、型号规格及外观质量应符合设计要求和本规范的规定 二、安装验收 1、安装环境标准 (1)对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。 (2)对配线工程会造成污损的建筑装修工作应全部结束。 (3)在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用 的基准点或基准线。 (4)埋入建筑物构筑物内的电线保护管支架螺栓等预埋件应在建筑工程施工时预埋。 (5)预留孔预埋件的位置和尺寸应符合设计要求预埋件应埋设牢固。 2、配管 (1)敷设在多尘或潮湿场所的电线保护管管口及其各连接处均应密封 (2)当线路暗配时，电线保护管宜沿最近的路线敷设并应减少弯曲埋入建筑物，构筑物内的 电线保护管与建筑物构筑物表面的距离不应小于15mm (3)进入落地式配电箱的电线保护管排列应整齐管口宜高出配电箱基础面50~80mm (4)电线保护管不宜穿过设备或建筑物构筑物的基础当必须穿过时应采取保护措施 (5)电线保护管的弯曲处不应有折皱凹陷和裂缝且弯扁程度不应大于管外径的10% (6)电线保护管的弯曲半径应符合下列规定 ①当线路明配时，弯曲半径不宜小于管外径6倍，当两个接线盒间只有一个弯曲时，其 弯曲半径不宜小于管外径4倍 ②当线路暗配时，弯曲半径不应小于管外径的6倍，当埋设于地下或混凝土内时，其弯 曲半径不应小于管外径的10倍 3、接线盒或拉线盒的设置及位置要求 (1)以下情形应加装接线盒或拉线盒（宗旨以便于穿线为宜）
防雷接地验收规范 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
防雷装置设计审核、施工质量监督 和竣工验收技术评价和业务流程 按照《中华人民共和国气象法》、《防雷减灾管理办法》和《防雷装置设计审核和竣工验收规定》等有关法律法规、规章的规定，防雷装置的设计审核和竣工验收工作为气象主管机构组织实施的一项行政许可项目。（我总结了一套吉林地区实际工作需要的防雷设计审核、施工质量监督和竣工验收的工作和业务流程，现就有关情况在此进行共同探讨。） 名词解释： 设计审核：指县级及其以上气象主管机构根据《中华人民共和国行政许可法》对防雷装置的设计进行审核并准许施工的行政许可行为； 技术审查（评价）：指当地气象主管机构认可的防雷专业技术机构（目前为县级及其以上防雷中心）对防雷装置进行的设计文件技术审查，为技术服务性行为； 竣工验收：指县级及其以上气象主管机构根据国家法律法规、规章对防雷装置投入实际使用的行政许可行为； 检测验收：指当地气象主管机构认可的防雷专业技术机构对已竣工防雷装置进行安全性能的检测、检验、检查等技术服务性行为； 质量监督：指当地气象主管机构认可的防雷专业技术机构对防雷装置的施工质量进行技术监督服务性工作。
第一章防雷装置设计审核与技术审查（评价）防雷装置设计审核是对防雷装置施工许可的审查，许可性审查是对防雷装置设置的合法性、科学性进行审查，其中合法性审查属于行政性审查内容，主要审核所设计的防雷装置是否符合国家有关法律、法规、规章；是否符合我国现行政治和经济政策等。对防雷装置的科学性、先进性和规范性等方面进行全面审查。 设计审核和技术审查（评价） 设计审核的实施机关是县级以上地方气象主管机构，按照国家法律、法规和规章进行行政性审查，审查结果由县以上气象主管机构核发核准书，出具的通知、回执、意见、核准等必须有气象主管机构的印章。 技术审查（评价）的主体是当地气象主管机构认可的防雷技术机构，即县级及其以上的防雷中心。防雷中心对防雷装置的设计技术进行科学性、先进性、规范性审查。 一、设计审核内容和工作流程 设计审核内容 设计审核工作必须由行政许可相对人（建设单位）提交《防雷装置设计审核申请书》，同时提交的材料有： 设计人员和设计单位的资格和资质证书； 建设项目批准书（建设和规划许可）及相关技术资料； 防雷专业技术机构出具的技术评价报告（包括设计审查分析报告、产品质量分析报告、风险评估报告等相关技术资料）； 其它必备材料。
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257—96 中华人民共和国国家标准 电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范 GB50527—96 主编部门：中华人民共和国电力工业部 批准部门：中华人民共和国建设部 施行日期：1996年12月1日 关于发布《电气装置安装工程低压电器施工及验收规范》等四项国家标准的通知 建标［1996］337号 根据国家计委计综［1986］2630号文和建设部（91）建标技字第6号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程低压电器施工及验收规范》等四项标准，已经有关部门会审。现批准《电气装置安装工程低压电器施工及验收规范》GB50254—96、《电气装置安装工程电力变流设备施工及验收规范》GB50255—96、《电气装置安装工程起重机电气装置施工及验收规范》GB50256—96和《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96为强制性国家标准，自一九九六年十二月一日起施行。原《电气装置安装工程施工及验收规范》GBJ232—82中第七篇“低压电器篇”、第六篇“硅整流装置篇”、第八篇“起重机电气装置篇”、第十六篇”爆炸和火灾危险场所电气装置篇”同时废止。 本规范由电力工业部负责管理，具体解释等工作由电力部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九六年六月五日 1 总则 1.0.1为保证爆炸和火灾危险环境的电气装置的施工安装质量，促进施工安装技术的进步，确保设备的安全运行以及国家和人民生命财产的安全，制订本规范。 1.0.2本规范适用于在生产、加工、处理、转运或贮存过程中出现或可能出现气体、蒸汽、粉尘、纤维爆炸性混合物和火灾危险物质环境 的电气装置安装工程的施工及验收。本规范不适用于下列环境：
铝合金门窗工程防雷接地技术及规范 铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。 1.关于雷的概述 雷是一种大气中放电现象。大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。天面电梯机房、屋顶装饰造形等物。
2.国家标准对铝门窗防雷措施的规定 《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于30m时，30m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。第三类防雷建筑物高于60m时， 60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。 3.铝门窗工程防雷设计 3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。 3.2根据上建平面图纸，立面图纸认真研究建筑物内部配置设备情况及主体结构形式，找出铝门窗相应位置，区别对待易受雷击与不易受雷击位置，对易受雷击位置重点加强设防 3.3一般情况下旷野中孤立建筑物;建筑群中高耸建筑;大尺寸建筑物;周围湿润，地下水位低或地下含丰富矿藏建筑物;用于储藏易挥发易燃易爆物品建筑物;大量使用通信计算机等抗干扰能力较弱的现代化设备的建筑物，都是防雷重点。这些建筑物上的铝门窗一定要进行防雷接地施工。 3.4 根据土建有关图纸查出各门窗预留洞口处等电位体金属引线位置、数量和材料
电力工业标准汇编 电气卷 1996 中国电力企业联合会标准化部编 中国电力出版社 汇编说明 为使已出版的《电力工业标准汇编》具有连续性，中国电力企业联合会标准化部从1996年起，按综合、电气、火电、水电四卷每年将编辑、出版上年度标准汇编，以满足当前电力系统广大技术人员的需要。本卷为《电力工业标准汇编·电气卷1996》。 本标准汇编收集了1996年颁布的有关电力工程设计、建设、生产运行等方面的国家标准、行业标准及相应标准的编制说明和条文说明，还收录了以前汇编中遗漏的几个标准。 本标准汇编中所有的标准都是最新颁布的，其名称和编号均采用已颁布标准最新版本的用名和编号，并按顺序号列出，以方便查检、使用。但是，在有的标准内容中引用的标准，其编号可能不是最新的，请读者在使用时注意。凡本年度标准汇编中收入的标准与在此以前出版的《电力工业标准汇编》中的标准重复时，以本年度标准为最新有效版本，并替代原标准，被修订或被替代的标准即废止。此外，在汇编各标准时，对原标准内容中的编校、印刷方面的疏漏、错误也尽可能地进行了改正。 此卷的编辑、出版工作，是在电力工业部标准化领导小组的指导下进行的。 中国电力企业联合会标准化部 1997年6月
电气装置安装工程施工及验收规范 GB 50254—96 GB 50255—96 GB 50256—96 GB 50257—96 GB 50258—96 GB 50259—96 电气装置安装工程 低压电器施工及验收规范 Code for construction and acceptance of low-voltage apparatus electric equipment installation engineering GB 50254—96 1 总则 1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。 1.0.2 本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装和调整试验的通用低压电器。不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。 1.0.3 低压电器的安装，应按已批准的设计进行施工。 1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，
建设工程电气安装验收规范标准要求 一、电气监理工作如何作好质量控制 1、作好电气安装工程施工单位的资料审查： ①从事建筑电气工程施工的单位,必须持有省市电力部门颁发的“供、用电工程施工许可证”，其资格和能力应与承包工程的规模和技术相适应。 ②工程项目技术负责人，应由具有助理工程师以上技术职称的人员担任，并经考核合格。建筑电气安装工人应持证上岗，电气工长（施工员）应持有省市建设部门颁发的“特种作业人员操作证”。有电工合格证的专业技术工人，不应少于施工总人数的50%，必须持证上岗。 ③消防工程施工单位（含火灾报警系统）施工单位，必须持有省市建设部门颁发的施工单位资质证书和省市消防局颁发的消防工程施工许可证。无证无照的单位，承接消防工程施工，一经发现，要严格查处并令其出场。 ④电梯安装工程单位必须持有省、市建设部门颁发的安装许可证（需与所核准安装电梯范围一致）。 2、作好设施文件的复核、优化与设计变更、洽商。开工前，监理单位应及时组织设计交底。电气理和电气安装工程单位应组织有关技术人员熟悉电气施工图纸，了解工程特点及工程关键部位的质量要求。施工单位应将图纸中影响施工、质量问题及图纸差错等汇总，填写图纸会审记录，提交设计单位在设计交底时、协商研究统一意见。①施工图纸设计交底和会审应有文字记录。交底后由施工单位整理填写“图纸会审纪要”，经设计、施工、监理、建设单位各方会签后，作为施工的依据。 ②对影响工程质量和使用功能以及不合理的设计图纸、监理单位有权要求有关单位修改。 ③设计单位下发的“设计变更”必须有建设单位的签认，并通知监理工程师（送交复印件）。 3、作好电气施工方案的审批。
精品文档 防雷接地装置施工及验收规范G E0 J, U# ~f; z* B- l! p: ( B Z8 o8 ]( E8 x v! [! o* S/ 第一章总则 第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。 第1.0.3条接地装置的安装应按已批准的设计进行施工。 2 [, X9 q( I9 S8 a 第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。0 ^第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。$ `; x0 {+ k6 I2 B( h s0 ~第二章电气装置的接地 第一节一般规定8 v/ ]; i/ L5 j | 第2.1.l条电气装置的下列金属部分。均应接地或与PEN线相接：# I- J, ]0 T% ] 一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。 1 P% f$ C$ ^& ^9 z: j1 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。% C! w: A) s- D: f 六、电缆桥架、支架和井架。 5 {9 f2 H. [( X* F 七、装有避雷线的电力线路杆塔。. \' t$ l& n0 Q$ c4 b2 }& O 八、装在配电线路杆下的电力设备。# L$ t+ A/ H: L 九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。( Y g/ ~& L- E! [# { 十、电除尘器的构架。 十一、封闭母线的外壳及其他裸露的金属部分。 十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。 2 Z# X- ~5 v6 n+ k# h+ Z 精品文档． 精品文档 十三、电热设备的金属外壳。 十四、控制电缆的金属护层。( q: A6 n& V2 l! d' W 第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接： 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以
册说明 一、第四册《电气设备安装工程》(以下简称本册定额)适用于工业与民用电压等级10kV及以下变配电设备及线路、车间动力电气设备及电气照明器具、防雷及接地装置、配管配线、电气调整试验等安装工程。内容包括:变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压等级10kV及以下架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。 二、本册定额编制得主要技术依据: 1.《电气装置安装工程低压电器施工及验收规范》GB50254-96; 2.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96; 3.《电气装置安装工程爆炸与火灾危险环境电气装置施工及验收规范》GB50257-96; 4.《电气装置安装工程电气设备交接试验标准》GB50150-2006; 5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006; 6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006; 7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006; 8.《民用建筑电气设计规范》JGJ16-2008; 9.《电气装置安装工程高压电器施工及验收规范》GB50147-2010; 10、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010; 11、《电气装置安装工程母线装置施工及验收规范》GB50149-2010; 12、《建筑物防雷工程施工与质量验收规范》GB50601-2010; 13、《建筑电气工程施工质量验收规范》GB50303-2011;
GB50303-2015建筑电气工程施工质量验收规范 应知条文必会条文 （1）3.3.5 UPS主要供给计算机、医院维持生命需要的供电回路、智能化系统及允许断电时间很短的照明供电回路；EPS主要给应急照明、事故照明等重要负荷供电，其输出的电压或电流的质量要求高，所以应调试合格后，才能允许接至馈电线路，否则会导致相关供电系统或整个智能化系统或消防控制系统失灵损坏，甚至崩溃。（1）3.1.5 高压的电气设备、布线系统以及继电保护系统必须交接试验合格。 （2）3.3.10 电缆在沟内、电缆竖井内支架上敷设，支架要经预制、防腐和安装，且还要焊接保护导体，同时对有碍安装或安装后不便清理的建筑垃圾进行清理，具备这样的条件才能敷设固定电缆，否则无法施工。（2）3.1.7 电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。 （3）3.3.11 绝缘导线、电缆穿导管及槽盒内敷线应符合下列规定： 1 焊接施工作业应已完成，检查导管、槽盒安装质量应合格； 2 导管和槽盒与柜、台、箱应已完成连接，导管内积水及杂物应已清理干净; 3 绝缘导线、电缆的绝缘电阻应经测试合格； 4 通电前，绝缘导线、电缆交接试验合格，检查并确认接线去向和相位等应符合设计要求。（3）6.1.1 电动机、电加热器及电动执行机构的外露可导电部分必须与保护导体可靠连接。 （4）3.3.15 照明灯具安装应符合下列规定： 1 灯具安装前，应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具用的专用支架等已完成，对需做承载试验的预埋件或吊杆经试验应合格； 2 影响灯具安装的模板、脚手架应已拆除，顶棚和墙面喷浆、油漆或壁纸等及地面清理（4）10.1.1 母线槽的金属外壳等外露可导电部分应与保护导体可靠连接，并应符合下列规定： 1 每段母线槽的金属外壳间
电气装置安装工程母线装置施工及验收规范 来源：发布时间： 2004-5-23 16:17:06 电气装置安装工程母线装置施工及验收规范GBJ149—90 主编部门：中华人民共和国原水利电力部 批准部门：中华人民共和国建设部 施行日期：1991年10月1日 关于发布国家标准《电气装置安装工程高压电器施工及验收规范等三项规范的通知 （90）建标字第698号 根据原国家计委计综〔1986〕2630号文的要求，由原水利电力部组织修订的《电气装置安装工程高压电器施工及验收规范》等三项规范，已经有关部门会审，现批准《电气装置安装工程高压电器施工及验收规范》GBJ147－90；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90；《电气装置安装工程母线装置施工及验收规范》GBJ149－90为国家标准。自1991年10月1日起施行。 原国家标准《电气装置安装工程施工及验收规范》GBJ232－82中的高压电器篇，电力变压器、互感器篇，母线装置篇同时废止。 该三项规范由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 1990年12月30日 修订说明 本规范是根据原国家计委计综〔1986〕2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。 在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。 本规范共分四章和一个附录。这次修订的主要内容有： 1 适用范围扩大到电压为500kV； 2 补充了铝合金管形母线和封闭母线的相关内容； 3 与国家现行标准相协调，修订了室内、外配电装置的安全净距； 4 硬母线螺栓紧固连接的搭接面的质量检验，取消了沿用多年的用塞尺检查的落后方法，规定采用力矩扳手紧固螺栓，强调对接触面的加工质量要求； 5 明确规定用性能较好的“电力复合脂”替代沿用多年的“中性凡士林”； 6 肯定了一些对保证施工质量的施工方法和施工工艺，相应淘汰了一些比较落后的施工方法和施工工艺，如：硬母线的弯制应采用冷弯而不得采用热弯，铝及铝合金母线的焊接应采用氩弧焊，不宜采用氧焊和碳弧焊等； 7 软母线与线夹的连接规定应采用液压压接或螺栓连接，在电厂升压站或变电站不推荐爆炸压接的施工工艺； 8 其它相关条文的部分修改和补充。本规范执行过程中，如发现未尽善之处，请将意见和有关资料寄送能源部电力建设研究所（北京良乡，邮政编码：102401），以便今后修订时参考。 能源部 1989年12月 第一章总则 第1.0.1条为保证硬母线、软母线、绝缘子、金具、穿墙套管等母线装置的安装质量，促进安装技
建筑电气工程施工质量验收规范 Code of acceptance of construction quality of electrical installation in building 1 总则 1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。 1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。 1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。 1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。 1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。 2 术语 2.0.1 布线系统 wiring system 一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。如果需要，布线系统还包括封装电缆（电线）或母线的部件。 2.0.2 电气设备 electrical equipment 发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。 2.0.3 用电设备 current-using equipment 将电能转换成其他形式能量（例如光能、热能、机械能）的设备。 2.0.4 电气装置 electrical installation 为实现一个或几个具体目的且特性相配合的电气设备的组合。 2.0.5 建筑电气工程（装置） electrical installation in building 为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。 2.0.6 导管 conduit 在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。 2.0.7 金属导管 metal conduit 由金属材料制成的导管。 2.0.8 绝缘导管 insulating conduit 没有任何导电部分（不管是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成的导管。 2.0.9 保护导体(PE) protective conductor(PE) 为防止发生电击危险而与下列部件进行电气连接的一种导体： ——裸露导电部件； ―—外部导电部件； ―—接地电极（接地装置） ―—电源的接地点或人为的中性接点 2.0.10 中性保护导体(PEN) PEN conductor 一种同时具有中性导体和保护导体功能的接地导体。
请参看下列要求 新建建筑物防雷设计审核、验收和施工要求 1 防雷设计审核 1.1 应提供的资料（防雷设计图纸一式两份，审核合格后一份退回建设单位，一份留防雷所验收存档）1.1.1 防雷设计说明(包括分类依据及设计方案); 1.1.2 基础防雷平面图; 1.1.3 天面防雷平面图; 1.1.4 高层建筑物防雷均压环设计图; 1.1.5 立面图; 1.1.6 防雷设施施工大样图; 1.1.7 规划报建审核书、施工资质证书（复印件） 1.2 上述设计资料若属分段设计，办理防雷设计审核时，必须提交设计说明、基础防雷平面图，并保证按施工进度提前补交相应的图纸。 1.3 经审核合格后，凭市防雷设施检测所签发的《广东省防雷设施设计审核书》到建设行政主管部门办理建筑施工许可证。 2 工程验收 2.1 隐蔽部分的验收 为保障建筑物防雷设施施工质量，在以下环节必须通知市防雷设施检测所到现场进行检测、验收。施工过程应作好隐蔽工程施工记录(一式三份)，验收合格后才能进入下一道工序。 2.1.1 桩筋与承台钢筋焊接完成并在浇注混凝土之前； 2.1.2 完成承台浇注，焊接完地梁钢筋时； 2.1.3 有裙楼的建筑物，裙楼顶防雷设施施工完毕时； 2.1.4 完成层板浇注，开始驳接柱钢筋时； 2.1.5 每次均压环焊接完成时； 2.1.6 转换层防雷设施施工完毕时； 2.1.7 最顶层绑扎板筋，焊接完天面避雷网格时； 2.1.8 焊接完天面避雷带、避雷针时（暗装的，应在封装之前）； 2.1.9 均压环与外墙金属门窗或玻璃幕墙等大的金属物体相连接完尚未填封时； 2.1.10 对已发出整改通知的，在整改完毕后； 2.2 工程总验收 2.2.1 防雷工程竣工后，建设单位或施工单位应提前一天通知市防雷设施检测所进行综合检测、验收。若验收合格，领取《广东省防雷设施合格证》；若不合格，限期整改。 2.2.2 建设单位持《广东省防雷设施合格证》到有关部门办理建筑工程综合验收手续。 3 注意事项 3.1 GB50057-94《建筑物防雷设计规范》是强制性国家标准，新建建筑物的防雷设计、施工均必须按此规定严格执行。下列行为可导致建筑物防雷能力先天不足，留下永久性的雷击隐患： 3.1.1 防雷设施设计未经市防雷设施检测所审核合格，擅自开工的； 3.1.2 建筑物没有防雷设计或未有防雷设计先开工； 3.1.3 不按《建筑物防雷设计规范》和其他防雷设计规范设计；
电气装置安装工程施工及验收规范GBJ232－82 第一章总则 第1．0．1条本篇适用于具有气体、蒸汽、粉尘、纤维爆炸性混合物和火灾危险物质场所的电气装置安装工程的施工及验收。 本篇不适用于矿井井下和制造、使用、贮存爆炸物质（如火药、炸药、起爆药等）场所以及水、陆、空交通运输工具的电气装置安装工程。 第1．0．2条爆炸和火灾危险场所的电气装置安装工程，应按已批准的设计进行施工。第l．0．3条防爆电气设备和器材的运输、保管应符合国家有关物资运输、保管的规定；当产品有特殊要求时，尚应符合产品的规定。 第1．0．4条凡所使用的电气设备及器材，均应符合国家或部颁的现行技术标准，并具有合格证件。设备应有铭牌。 第1．0．5条所有电气设备及器材到达现场后，应作下列验收检查： 一、开箱检查清点，规格符合设计要求，附件、配件齐全； 二、产品的技术文件齐全； 三、防用电气设备的铭牌中，必须标有国家检验单位签发的“防爆合格证”号。 第1．0．6条施工中的安全技术措施，除应遵守本规范和现行有关的安全技术规程的规定外，在扩建与改建工程中，尚必须严格遵守生产厂安全生产（运行）规程中与施工有关的安全规定；对重要的施工工序，尚应事先编制安全技术措施，经主管部门批准后方可执行。第l．0．7条与爆炸和火灾危险场所电气装置安装有关的建筑物和构筑物，其土建工程质量，应符合现行的建筑工程施工及验收规范中的有关规定。 第1．0．8条爆炸和火灾危险场所的电气装置安装前，土建工程应具备下列条件： 一、对爆炸和火灾危险场所电气装置安装有妨碍的模板、脚手架应拆除，现场清理工作结束； 二、在墙上标出抹面标高；在埋有电气管路的设备基础模板上，应标明测量电气管路引出口坐标的标高用的基准点或基准线： 三、会使防爆电气装置发生损坏或严重污染的抹面或装饰工作，应全部结束； 四、电气装置安装用的基础、预埋件、预留孔（洞）等，应符合设计。 第1．0．9条爆炸和火灾危险场所电气装置安装完毕，土建应完成下列工作： 一、由于电气装置安装工程中，造成建筑物个别处的缺陷，应进行修补或粉刷； 二、电气设备基础的二次灌浆的抹面。 第1．0．10条爆炸和火灾危险场所的电气装置安装除符合本篇规定外，尚应符合本规范其它各篇中本篇未作规定的有关规定。 第l．0．11条安装用的紧固件，除地脚螺栓外应用镀锌制品。 第1．0．12条电气装置在施工与交接验收时，应进行下列检查： 一、竣工的工程是否符合设计； 二、工程质量是否符合规定； 三、调整、试验项目及其结果，是否符合本规范规定； 四、按本规范规定提交的技术资料的文件，是否齐全。 第1．0．13条爆炸和火灾危险场所的分级和爆炸危险场所的等级及其区域范围的划定见附录二和附录三。 第二章爆炸危险场所的电气装置 第一节爆炸危险场所的电气线路
防雷接地施工规范 防雷与接地施工规范 工程采用TN-S 制接地系统，总接地电阻不应大于1Ω，大楼接闪器采用避雷针与避雷带相结合的方式。防直接雷：在室外较高点与女儿墙四周设置避雷带，用40*4 镀锌扁钢，并构成不大于15m×15m的网格作为接闪器，利用建筑物柱内二根≥φ18mm 的主钢筋作为引下线与地梁和基础内钢筋组成接地装置。 防侧击雷：引下线利用结构内主钢筋并利用结构圈梁钢筋及金属门窗构成均压环，以防侧击雷。从首层起，每隔三层设沿建筑物四周的水平均压环，所有引下线、建筑物内金属构架和竖向金属管道等均连在环上。均压环利用建筑物各层圈梁外侧的水平钢筋（楼面标高处，不少于二根）。接地极利用联合接地体。 保安接地：接地极利用大楼桩基的联合体。接地电阻不大于1 兆欧。变压器中心点直接接地，低压配电系统采用TN-S 系统（中心线与接线严格分开），接地线采用黄绿双色线，所有各个外露可导电部分均作可靠的接地连接。 通信机房接地：按《电力系统通信站防雷运行管理规程DL548-94》之标准执行。 弱电工作接地和电气保护接地等均与防雷接地装置共用。 施工按DBJT08-75-96”防雷接地安装”。 b.所有电气设备的金属外壳和底座，电气设备的传动机构均应可靠接地。 c.配电箱、控制盘、电气操作机构装置的框架均应可靠接地。 d.金属电缆桥架、线槽、穿线用的金属管子均应可靠接地。 e.电气设备的金属外壳的接地，应采用多股软铜线。 f.多台设备的金属外壳的接地，严禁互相串接后再与接地干线连接，而应单独与接地干线连接。 g.接地干线至少应有不同的两点与接地网相连接。 h.所有电气装置和装置外之外露的可导电部分，必须与相应的PE 线可靠连接。 i.接地体的安装位置要正确，连接牢固，接地体埋设深度距地面≥0.6m，隐蔽工程记录齐全准确。 施工应注意：焊接面不够，药皮处理不干净，防腐处理不好。 焊接面按质量要求进行检查纠正，将药皮敲净，做好防腐处理。对于出现焊口有夹渣、咬肉、裂纹、气孔等现象，重新补焊，直至合格。 *配电柜安装施工 a.在低压配电柜的安装过程中，对基础型钢的找正、找平应使用水准仪和水平尺进行检查，基础型钢的水平度和不垂直度的误差应严格控制在《规范》要求之内。 b.盘柜与基础型钢的连接用螺栓固定，使用水平尺、线锤对盘柜组立进行找正、找平。水平度和不垂直度的误差应严格控制在《规范》要求之内。 感谢您的阅读！
电气装置安装工程1KV及以下配线工程施工及验收规范
电气装置安装工程1KV及以下配线工程施工及验收规范 中华人民共和国国家标准 电气装置安装工程1KV及以下配线工程施工及验收规范 GB50258—96 主编部门：中华人民共和国电力工业部 批准部门：中华人民共和国建设部 施行日期：1997年2月1日 关于发布国家标准《电气装置安装工程1KV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知 建标［1996］475号 根据国家计委计综［1986］2630号和建设部（90）建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1KV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。现批准《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259—96为强制性国家标准，自一九九七年二月一日起施行。原国家标准《电气装置安装工程施工及验收规范》GBJ232—82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。 本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九六年八月十六日 1总则 1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。 1.0.2本规范适用于建筑物、构筑物中1KV及以下配线工程的施工及验收。 1.0.3配线工程的施工应按已批准的设计进行。当修改设计时，应经原设计单位同意，方可进行。 1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，合产品技术文件的规定。 1.0.5器材到达施工现场后，应按下列要求进行检查： 1.0.5.1技术文件应齐全。 1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。 1.0.6配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品技术文件的规定。 1.0.7配线工程施工前，建筑工程应符合下列要求： 1.0.7.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。 1.0.7.2对配线工程会造成污损的建筑装修工作应全部结束。 1.0.7.3在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或基准线。 1.0.7.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。 1.0.7.5预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。 1.0.8配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。 1.0.9电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。 1.0.10电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。 1.0.11电气线路与管道间的最小距离，应符合本规范附录A的规定。 1.0.12配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件，均应镀锌或涂防腐漆。 1.0.13配线工程中非带电金属部分的接地和接零应可靠。 1.0.14配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。 2 配管
