目录[隐藏]1 概要o SSJ3型机车o HXD3型机车2 技术特点o机车微机控制功能o机车动力学性能3 主要结构尺寸4 机车主要技术性能指标o工作电源o牵引性能参数o动力制动性能参数5 机车总体结构/布置o机车设备布置o司机室设备布置o车顶设备布置o机车冷却系统6 机车主要部件介绍o真空断路器结构特点及优点o牵引电动机o受电弓o驱动装置o制动系统o主变压器特点o变流装置o复合冷却器7 车辆配属8 发现问题9 事故记录10 其他11 同级产品12 参考资料13 外部链接SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。
走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。
技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。
架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。
另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。
机车制动系统基础制动使用盘式制动、电制动采用再生制动。
用于牵引货运列车的HXD3型机车2009年10月，另外400台订单，从09年10月到10年6月期间交付。
2010年7月，大同机车（220台）和大连机车（390台），2011年7月以前交付完毕。
据报道，大连机车的订单中有350台为HXD3C。
HXD3型机车的转向架轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
HXD3电力机车常用问题1、HXD3电力机车的电器线路由哪些组成部分？答：HXD3型交流传动货运电力机车的电气线路主要由主电路、辅助电路、控制电路、行车安全综合信息监控系统电路和空气管路系统电路组成。
2、机车主电路由哪些部分组成？答：机车主电路主要由网侧电路、主变压器、主变流器及牵引电动机等组成。
3、HXD3型电力机车受电弓AP1、AP2的型号和优点是什么？答：采用DSA200型受电弓。
装有自动降弓装置，当弓网故障时，可自动降弓保护。
4、高压电压互感器TV1的作用是什么？答：采用干式高压电压互感器，其次边输出通过保护用的自动开关QA1，分别送到主变流器UM1和主变流器UM2的控制单元，作为主变流器控制的同步信号使用，还可为原边电压的检测和电度表的计量提供电压输入，其变比为25000V/100V。
5、机车主断路器QF1的作用是什么？答：采用1台BV AC N99.205型真空断路器。
该断路器除接通和开断机车的总电源外，还能在主电路发生过流、接地、零压等故障时，起最后一级保护作用。
6、避雷器F1安装位置及作用是什么？答：避雷器F1接在主断路器QF1和高压电流互感器TA1之间，用以抑制操作过电压及雷击过电压。
7、高压电流互感器TA1的作用是什么？答：高压电流互感器TA1主要用作短路电流的检测，是保护用互感器，用以驱动过电流继电器KC1动作，因而对其饱和度有较高要求，对其检测精度要求比测量用互感器低。
8、低压电流互感器TA2的作用是什么？答：低压电流互感器TA2是为电度表的计量提供电流输入，为机车微机控制系统提供原边电流信号，用于原边电流显示，属于测量用互感器，要求有较高的测量精度。
9、为什么要有回流装置EB1-6?答：回流装置保证网侧向钢轨的回流用，同时保护机车轮对轴承不受电蚀，保证机车可靠接地。
10、简述原边过流继电器KC1的保护电路原理。
答：当机车发生原边过流故障时，原边过流继电器KC1动作，其联锁触点信号送入TCMS，跳开主断路器，实施故障保护。
目录[隐藏]• 1 概要o 1.1 SSJ3型机车o 1.2 HXD3型机车• 2 技术特点o 2.1 机车微机控制功能o 2.2 机车动力学性能• 3 主要结构尺寸• 4 机车主要技术性能指标o 4.1 工作电源o 4.2 牵引性能参数o 4.3 动力制动性能参数• 5 机车总体结构/布置o 5.1 机车设备布置o 5.2 司机室设备布置o 5.3 车顶设备布置o 5.4 机车冷却系统• 6 机车主要部件介绍o 6.1 真空断路器结构特点及优点o 6.2 牵引电动机o 6.3 受电弓o 6.4 驱动装置o 6.5 制动系统o 6.6 主变压器特点o 6.7 变流装置o 6.8 复合冷却器•7 车辆配属•8 发现问题•9 事故记录•10 其他•••SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。
走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。
技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。
架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。
另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。
机车制动系统基础制动使用盘式制动、电制动采用再生制动。
用于牵引货运列车的HXD3型机车车的生产任务将交给大同厂负责。
大同厂生产的首台HXD3型机车（HX D 38001）在2009年7月底下线。
2009年10月，另外400台订单，从09年10月到10年6月期间交付。
2010年7月，大同机车（220台）和大连机车（390台），2011年7月以前交付完毕。
目录[隐藏]• 1 概要o 1.1 SSJ3型机车o 1.2 HXD3型机车• 2 技术特点o 2.1 机车微机控制功能o 2.2 机车动力学性能• 3 主要结构尺寸• 4 机车主要技术性能指标o 4.1 工作电源o 4.2 牵引性能参数o 4.3 动力制动性能参数• 5 机车总体结构/布置o 5.1 机车设备布置o 5.2 司机室设备布置o 5.3 车顶设备布置o 5.4 机车冷却系统• 6 机车主要部件介绍o 6.1 真空断路器结构特点及优点o 6.2 牵引电动机o 6.3 受电弓o 6.4 驱动装置o 6.5 制动系统o 6.6 主变压器特点o 6.7 变流装置o 6.8 复合冷却器•7 车辆配属•8 发现问题•9 事故记录•10 其他•••SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。
走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。
技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。
架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。
另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。
机车制动系统基础制动使用盘式制动、电制动采用再生制动。
用于牵引货运列车的HXD3型机车2009年10月，另外400台订单，从09年10月到10年6月期间交付。
2010年7月，机车（220台）和机车（390台），2011年7月以前交付完毕。
据报道，机车的订单中有350台为HXD3C。
HXD3型机车的转向架轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度围宽、粘着性能好、功率因数高等特点。

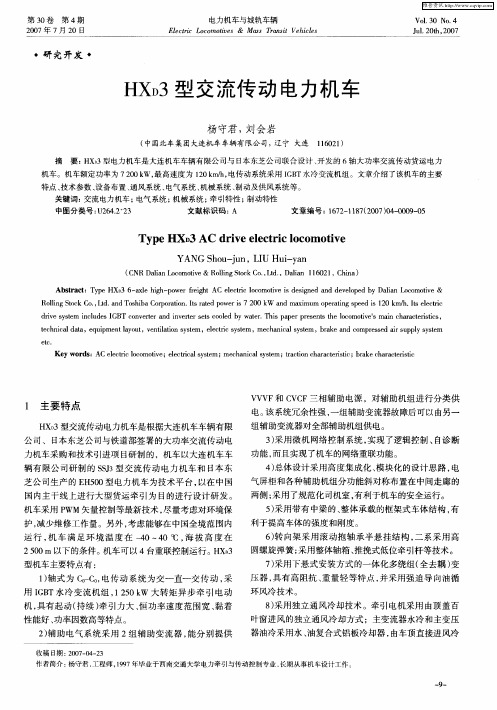

模块一HX D3机车总体认知任务1.1HXD3型电力机车参数与特性认知一、概述以在中国国内的主干线上进行大型货运为目的，设计并制造了HXD3型交流大功率电力机车。
此机车采用PWM矢量控制技术等最新技术的同时，尽量考虑对环境保护，减少维修工作量。
另外，考虑能够在中国全境范围内运行为前提，在满足环境温度在-40℃～+40℃，海拔高度在2500m以下的条件的同时，最大考虑到4组机车重联控制运行。
二、机车主要特点1.轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
2.辅助电气系统采用2组辅助变流器，能分别提供VVVF和CVCF三相辅助电源，对辅助机组进行分类供电。
该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器对全部辅助机组供电。
3.采用微机网络控制系统，实现了逻辑控制、自诊断功能，而且实现了机车的网络重联功能。
4.总体设计采用高度集成化、模块化的设计思路，电气屏柜和各种辅助机组分功能斜对称布置在中间走廊的两侧；采用了规范化司机室，有利于机车的安全运行。
5.采用带有中梁的、整体承载的框架式车体结构，有利于提高车体的强度和刚度。
6.转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺旋弹簧；采用整体轴箱、推挽式低位牵引杆等技术。
7.采用下悬式安装方式的一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特点，并采用强迫导向油循环风冷技术。
8.采用独立通风冷却技术。
牵引电机采用由顶盖百叶窗进风的独立通风冷却方式；主变流器水冷和主变压器油冷采用水、油复合式铝板冷却器，由车顶直接进风冷却；辅助变流器也采用车外进风冷却的方式；另外还考虑了司机室的换气和机械间的微正压。
9.采用了集成化气路的空气制动系统，具有空电制动功能。
机械制动采用轮盘制动。
10.采用了新型的模式空气干燥器，有利于压缩空气的干燥，减少制动系统阀件的故障率。
hxd3型电力机车的传动原理Hxd3型电力机车是一种常见的铁路机车，其传动原理是指机车如何将电能转化为机械能，并传递到车轮上，使机车能够牵引车辆行驶。
下面将详细介绍hxd3型电力机车的传动原理。
Hxd3型电力机车的传动系统主要由电机、变速器、齿轮传动和轮轴传动组成。
电力机车的动力来源于电机。
电机是通过电能转化为机械能的装置，它可以将电能转化为旋转力，推动机车的运动。
在hxd3型电力机车中，电机一般采用交流异步电动机，通过电力系统供给电能，并控制电机的运转速度。
变速器在电力机车的传动中起到调节转速和扭矩的作用。
变速器是一种能够改变输出轴转速和扭矩的装置。
在hxd3型电力机车中，变速器一般采用油压式变速器，通过控制油流的大小和方向，调节电机输出的转速和扭矩，以适应不同的运行需求。
齿轮传动是电力机车传动系统中的重要组成部分。
它通过一系列的齿轮配合，将电机的旋转力传递到车轮上，实现机车的牵引作用。
在hxd3型电力机车中，齿轮传动一般采用多级齿轮传动，通过不同齿轮的配比，实现不同转速和扭矩的输出。
同时，齿轮传动还具有增加传动效率、减小传动误差和降低噪音的作用。
轮轴传动是电力机车传动系统的最后一环，它将齿轮传动的力量传递到车轮上，使机车能够牵引车辆行驶。
在hxd3型电力机车中，轮轴传动通常采用直接连接的方式，即将电机输出的动力通过齿轮传递到轮轴上，再由轮轴传递到车轮上，最终实现机车的牵引作用。
hxd3型电力机车的传动原理是通过电机、变速器、齿轮传动和轮轴传动等组成部分，将电能转化为机械能，并传递到车轮上，实现机车的牵引作用。
这一传动系统不仅能够提供足够的动力和扭矩，还能够适应不同的运行需求，并具有较高的传动效率和可靠性。
通过不断的技术改进和创新，hxd3型电力机车的传动系统将会更加先进和高效，为铁路运输提供更好的支持。
13 机车控制监视系统13.1 概述机车控制监视系统（简称TCMS）的核心任务是：根据司机指令完成对主变流器及异步电动机的实时控制、辅助变流器的实时控制、牵引/制动特性控制、传动系统的时序逻辑控制，显示机车运行状态，具备完整的故障保护、故障记忆及显示功能，并具有一定程度上的故障自排除、自动切换和故障处理指导功能。
13.2 机车控制监视系统13.2.1 系统的构成机车控制监视系统在硬件上主要由电源模块、逻辑运算控制部分、数字量输入/输出部分、模拟量信号采集部分、通信部分等组成。
主控制单元采用32位CPU，并在配置上采取冗余、双机热备措施，以提高系统的可靠性。
系统构成示意图如图13-1所示，机车控制监视系统机箱外形结构如图13-2所示：图13-1 微机系统构成示意图186187图13-2 机车控制监视系统机箱外形结构机箱内包括A VR 电源模块，为TCMS 提供工作所需的各种直流电，如24V 、±15V 、5V ；PUZ 处理器单元，包括CPU 、软件以及与显示屏通讯的接口；DET 检测模块，检测主控制系统是否存在故障，以便在主系统发生故障时立即进行主辅系统的切换；SIF 串行通讯接口，完成TCMS 与两个主变流器和辅助变流器之间的通讯； DI 数字量输入模块，将接收到的各种开关信号处理后传送给处理器单元；AUX 辅助模块，具有数字量输出、模拟量输入及脉冲量输入的功能，实现对各辅助继电器的控制及特殊信号的输入功能；MDM 重联控制模块，将本车的信息通过Ethernet 传往他车，并将收到的他车信息传送给处理器单元，实现机车的重联功能。
13.2.2系统的功能TCMS 在整个机车控制中起主导作用，它的工作正常与否直接决定了机车能否安全、正常地运行。
TCMS 主要完成如下工作：通过人机接口接收所有输入指令，采集各种反馈信号，进行相关运算，生成相应控制命令，将命令以通信方式发送给主变流器、辅助变流器，将计算结果、故障信息、有关参数送显示屏显示，并在重联时将重联命令通过网络传送给重联机车。
青藏铁路用的火车车头型号
青藏铁路采用的火车车头型号是HXD3型电力机车。
这种机车是中国铁路使用的一种重型交流电传动客货运用电力机车，适用于高寒、高寒缺氧、高寒强风等苛刻条件下的运行。
HXD3型电力机车是为了适应青藏高原特殊的气候和地理条件而专门设计的。
它具有强大的牵引力和优良的高原适应性，能够在高寒、缺氧、强风等恶劣条件下稳定运行。
这种机车在保证青藏铁路运输安全和可靠性方面发挥了重要作用。
因此，HXD3型电力机车是青藏铁路上不可或缺的重要组成部分。
