第二篇设备布置与通风系统1. 设备布置1.1 设备配置HX D3型电力机车为6轴货运机车，HX D3型电力机车的外形图如图1-1所示，机车设备配置图如图1-2（a）-（c）所示，明细表如表1-1所示。
在机车的两端各设有一个司机室，两个司机室的中间是机械室。
在机械室内设有600mm宽的中央通道，在通道左右两侧设有主变流装置、鼓风机、电动空气压缩机等机器。
在车体下设有2台3轴的转向架及主变压器，在顶盖上设有高压电器。
车内设备布置以平面斜对称布置为主，设备成套安装，有利于机车的重量分配和机车的制造、检修和部件的互换。
底板下装置图1-1HX D3型电力机车外形图图1-2 机车设备配置（c）表1-1 机车设备明细表序号 名称 代号 型号 规格数量1 受电弓 AP1,2 DSA200 25kV-1000A22 受电弓电磁阀 YV41,42 WMV-1/2ZG 23 主断控制器 PDU1,2 ZD10024 受电弓支持绝缘子 FQJ1-25/8-400 65 导体支持绝缘子 FQJ3-25/8 46 空气绝缘子27 高压隔离开关 QS1,2 BT25.04 28 高压电压互感器 TV1 (GSEFB25F Gr.0) 25000V/100V 19 真空断路器 QF1 BV AC N99.215 00V10 110 高压接地开关 QS10 BTE25.04 0L1A1B02 1 1112 过分相装置EV33 GFX-3 1 13 过分相检出用地面检测装置 T1～T4 4 1415 避雷器 F1 YH10WT-42/105 116 高压电缆 HVTE-ADD-128 1 17 高压电流互感器 TA1 LFZW2-25Q400A/5A1 18 主变压器 TM1 FPWR-50Hz-9006kV-N 9006kV A/8400kV A/606kV A 1 19 低压电流互感器 TA2 LQZJ2-0.66 300/5 (LQG-0.5) 15V A 400/5A 1 2021 主电路动力插座 XSM1,2 YH6A-G100(JLG6K3ZY) (600V-167A) 2 2223 主变流装置UM1,2 COV071-AO2 24 牵引电动机连接器 MMCN1～6 YH3D G40/YH3FB G40 (JL87J1TY/JL87K1ZY)18套25 牵引电动机 M1～6 YJ85A 626 速度传感器 BV41～46627牵引电动机速度传感器连接器PGCN1～6GTC0L-20-M1SC-74B1(20)-L/GTC0L-20-M1PC-74B1(20) (JL92K7TY/JL92J7ZY)628 接地装置 EB1～6 JTGJ-003 150A 6 2930 LC 滤波装置 LC FIL014 1 3132 辅助电路动力插座 XSA1 YH6A-G100(JLG6K3ZY) (600V-167A) 133 DC110V 充电插座 XSC3 GTC0L-32-M9PC-01G-F-J1(JL90J4ZY) 150V-50A 13435 牵引电动机通风机 MA11～16 RAF-60 2.35m3/S-2800Pa 636 复合冷却器通风机 MA17,18 RPF-67B 6.5m3/S-1650Pa 2 3738 复合冷却器 FL220 2 3940 电动空气压缩机 MA19,20 TSA-230A VI 25kW 48A 2 4142 司机室风扇 EV11,12 UT-J110B2 4000kcal/h243 空调控制箱 EV13,14 RN-4507-73 244 前窗 EH11,12220V/500W 245 热水器 EH31,32 JT-4B-D/L 220V-1.6kW(热水)0.7kW(波动)2 4647 TCMS AE41 1 4849 辅助变压器 AT1 380V/220V 1 5051 牵引风机风道继电器 KP41～46 TJY5A-0.3/110 294Pa 6 52 5354 压力调节器 KP51-1 750-900kPa 155 压力调节器 KP51-2 825-900kPa 156 压力开关 KP60 350-470kPa 1 5758 压力开关 PS-MREP 2.5-3.5bar(250-350kPa) 1 5960 重联电缆（两插头） YL10H-27A-1(CT2-C1) L =1300 261 重联插座 CZ1,2,3,4 YL10H-27A (CZ1HeC2～CZ4HeC2) CZ1,3: L=5200 CZ2,4: L=7200462 重联盲插座 2 6364 配线用断路器（TOILET (Q2) 5SU3767-0KW10 220Vac-2P-10A (1)2）65 配线用断路器（TOILET1）(Q1) 5SX2310-7CC 380Vac-3P-10A(1)66 配线用断路器（TOILET3）(Q3) 5SX5201-7 110Vdc-2P-1A(1)6768 充电装置UC 169 蓄电池GB41 DM170 DC11V-170Ah 497071 机械室灯 EL45～52 KTD02 DC110V-2x15W872 司机室插座XL1,2 5UBO 106-1CC1 22 273 标识灯 EL55～58 PZ110-25 25W-110V 474 前灯（副） EL59～62 JFF110-200 200W-110V 475 前灯（主）EL63,64 JTD297-1 DC110V-350W 276 车底灯（无网灯） EL67～70 WZ-4 DC110V-60W4 77 行灯插座XSC1,2 C4-6/4(JL94J4T/K4Z) 6A 27879 保温加热器(主空压机) (MA19,20) 500Wx2/台 280 保温加热器(除湿装置) (Dryer1,2) 40W/台 281 182 辅助压缩机MD53 LP115 860W/8bar 183 气压开关(辅助压缩机) KP57 184 气压开关KP58 28586 撒砂电磁阀YV240,YV241 WMV-ZEST 287 砂干燥用电磁阀YV96 WMV-ZEST 188 砂管加热器EH33A-H 110V-30W8 89 砂管加热器EH35A-H 110V-100W89091 停车制动电磁阀YV50 50-100Pa192 气压开关KP59 19394 汽笛电磁阀YV81,82 295 汽笛电磁阀YV83,84 29697 空气干燥器Dryer1,2 TMG-III 电磁阀14W 29899 制动单元 1100 防空转防滑行用速度传感器BV51-566101 防滑行电磁阀YV101-106 6 102 踏板年清扫电磁阀YV95 1 103 气压开关KP61 50-100kPa1 104105 ATP装置PS1 LKJ2000 1 106107 充电器 L91～94 JY•J 4 108 充电器用配线用连接器 J•HJ-4 4 109 信号控制装置PS7 JT-C 1 110111112 压力传感器SP1 TQG14E1 10Bar 1113 压力传感器SP2 TQG14E2 10Bar 1114 压力传感器SP3 TQG14E3 10Bar 1115116 速度表传感器接线盒EV31 CS•JH-S9 1 117 速度传感器BV47,48 DF16s4cnf 2 118 速发用配线用连接器 CS•JH-9 2 119 记录器AX1 TAX2 1120 按压式开关（ATP制动复位）SA99,100 S403-Y2121 车号地面检测装置XCTF-2 or HTK-196 1122123 综合通信装置CIR 1124125 厕所 AC220V-4kW11261.1.1 司机室设备布置机车司机室如图1-3所示。

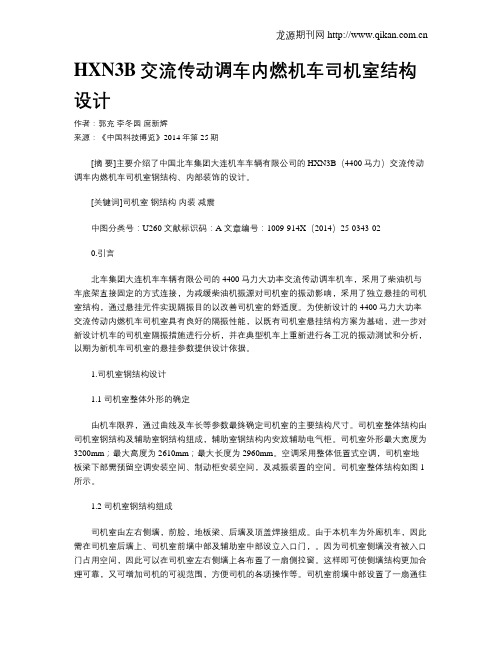

HXN3B交流传动调车内燃机车司机室结构设计作者：郭充李冬园席新辉来源：《中国科技博览》2014年第25期[摘要]主要介绍了中国北车集团大连机车车辆有限公司的HXN3B（4400马力）交流传动调车内燃机车司机室钢结构、内部装饰的设计。
[关键词]司机室钢结构内装减震中图分类号：U260 文献标识码：A 文章编号：1009-914X（2014）25-0343-020.引言北车集团大连机车车辆有限公司的4400马力大功率交流传动调车机车，采用了柴油机与车底架直接固定的方式连接，为减缓柴油机振源对司机室的振动影响，采用了独立悬挂的司机室结构，通过悬挂元件实现隔振目的以改善司机室的舒适度。
为使新设计的4400马力大功率交流传动内燃机车司机室具有良好的隔振性能，以既有司机室悬挂结构方案为基础，进一步对新设计机车的司机室隔振措施进行分析，并在典型机车上重新进行各工况的振动测试和分析，以期为新机车司机室的悬挂参数提供设计依据。
1.司机室钢结构设计1.1 司机室整体外形的确定由机车限界，通过曲线及车长等参数最终确定司机室的主要结构尺寸。
司机室整体结构由司机室钢结构及辅助室钢结构组成，辅助室钢结构内安放辅助电气柜。
司机室外形最大宽度为3200mm；最大高度为2610mm；最大长度为2960mm。
空调采用整体低置式空调，司机室地板梁下部需预留空调安装空间、制动柜安装空间，及减振装置的空间。
司机室整体结构如图1所示。
1.2 司机室钢结构组成司机室由左右侧墙，前脸，地板梁、后墙及顶盖焊接组成。
由于本机车为外廊机车，因此需在司机室后墙上、司机室前墙中部及辅助室中部设立入口门，。
因为司机室侧墙没有被入口门占用空间，因此可以在司机室左右侧墙上各布置了一扇侧拉窗。
这样即可使侧墙结构更加合理可靠，又可增加司机的可视范围，方便司机的各项操作等。
司机室前墙中部设置了一扇通往辅助室的整体车门。
在这样的情况下，维修人员可通过此门进入辅助室对辅助电气柜进行维护操作，无需从车外通过辅助室外部设置的整体车门进入其内部。
电力机车司机室隔热结构设计及隔热性能测试摘要：文章主要是分析了司机室结构，在此基础上讲解了隔热设计，最后探讨了传热系数k值测定试验，望可以为有关人员提供到一定参考和帮助。
关键字：电力机车司机室；隔热设计；传热系数测定1.前言当前我国经济水平的不断发展，同时也推动了铁路运输行业的发展进程。
电力机车司机室温度是影响到司乘人员工作舒适度的重要指标，为此应当确保司机室温度能够符合到相关要求，才能够减少能耗。

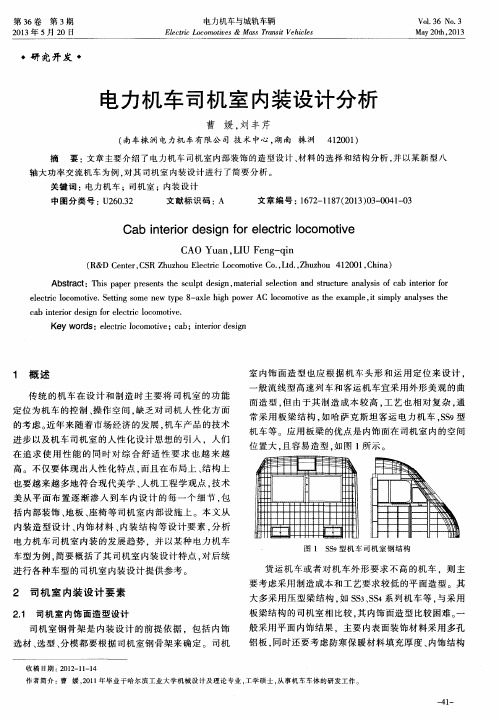

2、司机室结构介绍电力机车的司机室包括钢结构和司机室装饰，司机室钢结构不仅要具备承载以及防碰撞性能，而且要有便于瞭望、操作空间宽敞、外形简洁美观等特点。
司机室钢结构由前墙、后墙、侧墙、顶盖四个模块组成，即，由横梁、立柱、蒙皮阻焊构成封闭框架以加强结构强度。
司机室装饰的主要功能是绝缘包装钢结构和管道设备，美化司机室空间，提高司机室整体绝缘和降噪性能，装饰包括前窗、侧窗、入口门、地板、内部面板安装。
3、隔热设计3.1、隔热材料的选择隔热材料的选择应考虑导热系数和组装技术等因素。
聚丙烯泡沫的导热系数是λ＝0.03w /（ m·k ），这是无毒，无味，经济且易于安装的。
因此，它成为电力机车的顶盖、侧墙、前后墙和地板内部填充的首选隔热材料。
隔热材料由聚丙烯泡沫制成，用于降噪和隔热，效果良好。
3.2、隔热结构设计具有三层扁平结构由盖板，隔热填充物和FRP装饰板组成。
该结构具有良好的隔热性能，这是一种理想的隔热结构。
通过改变中间隔热填充物的材料和厚度，可以提高隔热层的隔热性能。
该结构广泛用于飞机中，以确保热稳定性和绝缘性。
封闭式箱梁结构由FRP和盖板覆盖。
虽然钢是热桥传递的主要结构，但箱体结构确保了驾驶室所需的强度和刚度，因此箱型结构已广泛应用于机车钢结构的设计。
箱型结构槽钢采用105mm厚的空气层密封，空气层导热系数为位r=0.04w/（M.K），导热系数接近耐寒聚丙烯泡沫塑料的导热系数，但由于空气流动增加了流动和交换效应，保温效果较差这种结构的承载力比平墙结构差。
学习情境：电力机车总体设备布置团队队名：队训：工作者：班级：工作日期：工作工时：工作地点：一、团队任务分配表1-1所示：精彩文档表1-1电力机车总体设备布置任务分配工作者工作内容田殿东电力机车总体设备布置肖长江电力机车总体设备布置王晋电力机车总体设备布置李志辉电力机车总体设备布置郭修洪电力机车总体设备布置精彩文档精彩文档列车供电柜二、SS9型电力机车总体设备布置图（机械间和司机台）。
1、 机械间中 央 走 廊电阻柜 低压电器柜1端子柜1高压电器柜1硅整流柜1储油柜制动 风机劈相机 2牵引 风机4电源柜牵引 风机2逻辑柜压缩机 端子柜高压电器柜2硅整流柜2低压电器柜2端子柜2牵引 风机1 劈相 机2 变压器 风机 压 缩 机牵引 风机3电阻柜制动 风机电源柜空气管路柜干燥器精彩文档2、 司机台（1）1为仪表座设备布置，仪表座位于司机台的前方，在仪表座上几乎集中了所有提供给司机的显示信息。
仪表座上安装有仪表面板，共4快，从左至右依次为压力仪表模块、监控显示安装、多功能状态组合模块、微机显示和开关安装。
压力仪表模块由两块风压表，一个语音箱和供风指示灯组成。
多功能状态组合模块包括2块状态表、1快双针速度表、1个紧急制动按钮和24个状态指示灯。
微机显示同样安装了TPX10型通用屏幕显示器。
开关安装板安装了列车供电钥匙开关、屏切转换开关、微机复位按钮和停放制动按钮，另外还装了一个后视镜制动阀。
（2）2为左柜组成，左柜主要布置了司机室空气管路屏和刮雨器的二联体。
（3）3为主司机脚踏板组成。
（4）4为中柜组成。
（5）5为台面板组合，司机台面左侧布置有小闸、电空制动控制器和记点灯，正前方是记点台面和主扳键开关组。
右侧布置司机控制器、风笛按钮和扳键开关组2。
（6）6为副司机脚踏组合。
（7）7为右柜组合。
三、叙述机械间各设备的作用与功能（电器的总体布置，各电器的作用，电器布置方式及特点。
）1、端子柜：用于接线。
2、列车供电柜：装有列车供电系统部件，该系统用于控制主变压器的列车供电绕组用电的输出。
