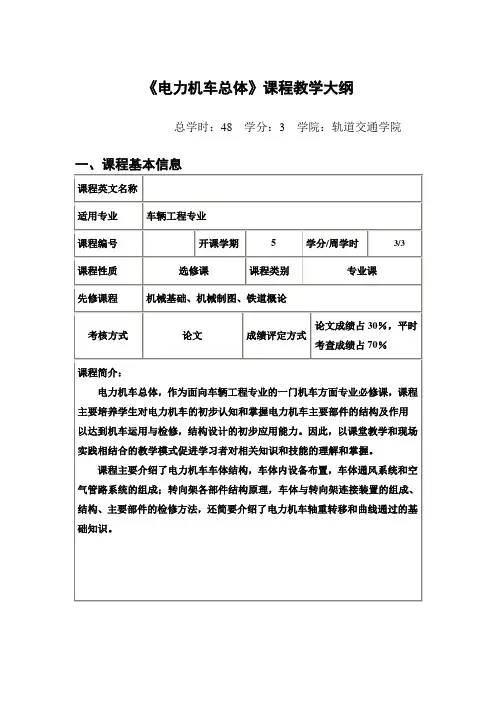

《电力机车总体》课程教学大纲总学时：48 学分：3 学院：轨道交通学院一、课程基本信息二、课程教学内容、教学要求及学时安排三、教材、参考书与其它学习资源1、教材[1]张效融，朱喜锋. 电力机车总体及走行部，北京：中国铁道出版社，20112、参考书[1]王冰，电力机车总体，北京：中国铁道出版社，2009[2]余卫斌，韶山9型电力机车，中国铁道出版社，2006[3]张曙光，HXD3型电力机车，北京：中国铁道出版社，20103、其它学习资源[1] 张有松，朱龙驹. 韶山4型电力机车，北京：中国铁道出版社，2001[2]赵叔东，韶山8型电力机车，北京：中国铁道出版社，1999大纲执笔（签字）：大纲制定时间：201 年月日大纲审核（签字）：大纲审核时间：201 年月日大纲审定（签章）：大纲审定时间：201 年月日填表说明：1．课程名称：严格按照培养方案中的全称填写；2．英文名称：严格按照培养方案中的标准名称填写；3．适用专业：填写全称。
4．课程编码：严格按照培养方案中的编码填写；5．开课学期：填写阿拉伯数字，1-8；6．学分/周学时：填写阿拉伯数字；7．课程性质：分为必修课和选修课两类。
8．课程类别：分为公共基础课程、学科基础课、专业课。
9．先修课程：填写全称，如没有填写“无”；10.考核方式：如开/闭卷试卷、上机考试、课程论文、实践型考试等方式；11.成绩评定方式：如学期考试成绩占70％，平时考查成绩占30％等；12.课程简介：主要介绍课程的地位与基本任务，核心教学内容与基本要求等，5号宋体，字数不超过500字；13.教学内容、教学要求及学时安排：教学要求可从了解、理解、掌握、应用4方面填写，各知识点之间用“；”分开；了解指从具体事例中知道或举例说明对象的有关特征，根据对象的特征，从具体情境中辨认或者举例说明对象；理解指描述对象的特征和由来，阐述此对象与相关对象之间的区别和联系；掌握指：在理解的基础上，把对象用于新的情境；应用指：综合使用已掌握的对象，选择或创造适当的方法解决问题；重点与难点：重点指学生必须掌握的基础知识与基本技能，难点指学生不易理解的知识，或不易掌握的技能技巧；学时安排指讲授本部分教学活动需要的学时数，填写阿拉伯数字；教学方式方法：方式指讲授、模拟、展示、演示等，方法指小组讨论、角色扮演、问题教学、演讲等；考核方式指：测试、作业、考试等。

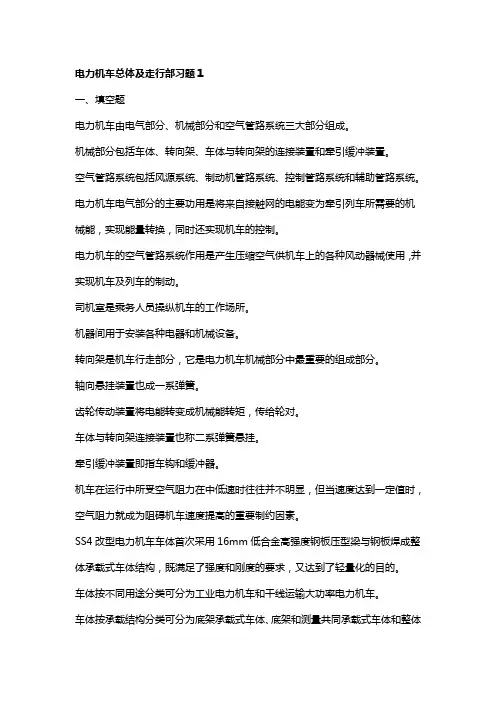

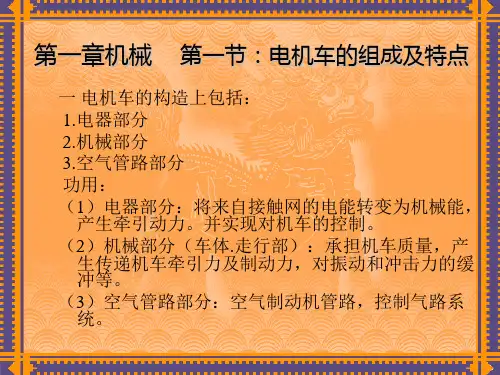

电力机车总体及走行部习题1一、填空题电力机车由电气部分、机械部分和空气管路系统三大部分组成。
机械部分包括车体、转向架、车体与转向架的连接装置和牵引缓冲装置。
空气管路系统包括风源系统、制动机管路系统、控制管路系统和辅助管路系统。
电力机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。
电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的制动。
司机室是乘务人员操纵机车的工作场所。
机器间用于安装各种电器和机械设备。
转向架是机车行走部分，它是电力机车机械部分中最重要的组成部分。
轴向悬挂装置也成一系弹簧。
齿轮传动装置将电能转变成机械能转矩，传给轮对。
车体与转向架连接装置也称二系弹簧悬挂。
牵引缓冲装置即指车钩和缓冲器。
机车在运行中所受空气阻力在中低速时往往并不明显，但当速度达到一定值时，空气阻力就成为阻碍机车速度提高的重要制约因素。
SS4改型电力机车车体首次采用16mm低合金高强度钢板压型梁与钢板焊成整体承载式车体结构，既满足了强度和刚度的要求，又达到了轻量化的目的。
车体按不同用途分类可分为工业电力机车和干线运输大功率电力机车。
车体按承载结构分类可分为底架承载式车体、底架和测量共同承载式车体和整体承载车体。
SS4改型电力机车车体由底架、侧墙、车顶盖、司机室、台架、排障器等组成。
SS4改型电力机车单节车共分5个室，从前至后依次为：司机室、I端电器室、变压器室、Ⅱ端电器室、辅助室。
SS4改型电力机车单节车共有4个顶盖，从前至后依次为变压器室、机械室I端、机械室II端、高压室上方。
SS4改型电力机车车体底架牵引梁呈T形。
台架是为安装车内除变压器以外的其他电气和机械设备而设置。
排障器底部距轨面高度为（110+10）mm按工作原理，电力机车的通风风机分离心式通风机和轴流式通风机两大类。
电力机车的空气管路系统包括风源系统、控制管路系统、辅助管路系统和制动机管路系统四大部分。

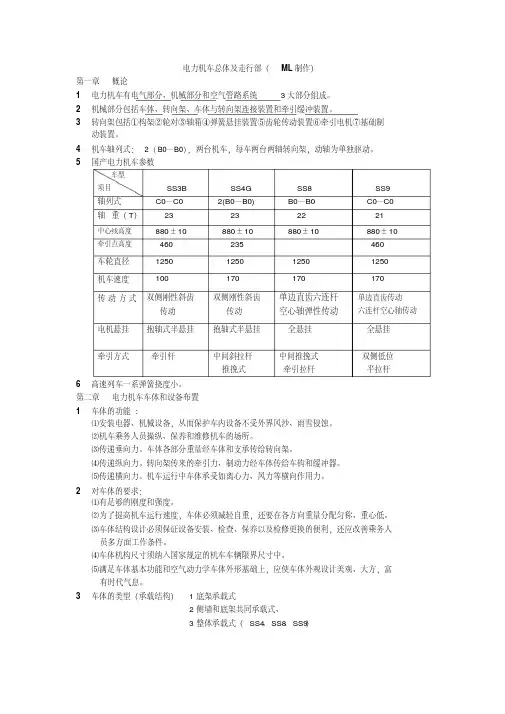

电力机车总体及走行部（ML制作）第一章概论1电力机车有电气部分、机械部分和空气管路系统3大部分组成。
2机械部分包括车体、转向架、车体与转向架连接装置和牵引缓冲装置。
3转向架包括①构架②轮对③轴箱④弹簧悬挂装置⑤齿轮传动装置⑥牵引电机⑦基础制动装置。
4机车轴列式：2（B0—B0），两台机车，每车两台两轴转向架，动轴为单独驱动。
5国产电力机车参数车型项目SS3B SS4G SS8 SS9 轴列式C0—C0 2(B0—B0) B0—B0 C0—C0 轴重（T）23 23 22 21中心线高度880±10880±10 880±10 880±10 牵引点高度460 235 460车轮直径1250 1250 1250 1250 机车速度100 170 170 170传动方式双侧刚性斜齿传动双侧刚性斜齿传动单边直齿六连杆空心轴弹性传动单边直齿传动六连杆空心轴传动电机悬挂抱轴式半悬挂抱轴式半悬挂全悬挂全悬挂牵引方式牵引杆中间斜拉杆推挽式中间推挽式牵引拉杆双侧低位平拉杆6高速列车一系弹簧挠度小。
第二章电力机车车体和设备布置1车体的功能:⑴安装电器、机械设备，从而保护车内设备不受外界风沙、雨雪侵蚀。
⑵机车乘务人员操纵、保养和维修机车的场所。
⑶传递垂向力。
车体各部分重量经车体和支承传给转向架。
⑷传递纵向力。
转向架传来的牵引力、制动力经车体传给车钩和缓冲器。
⑸传递横向力。
机车运行中车体承受如离心力、风力等横向作用力。
2对车体的要求：⑴有足够的刚度和强度。
⑵为了提高机车运行速度，车体必须减轻自重，还要在各方向重量分配匀称、重心低。
⑶车体结构设计必须保证设备安装、检查、保养以及检修更换的便利，还应改善乘务人员多方面工作条件。
⑷车体机构尺寸须纳入国家规定的机车车辆限界尺寸中。
⑸满足车体基本功能和空气动力学车体外形基础上，应使车体外观设计美观、大方，富有时代气息。
3车体的类型（承载结构）1底架承载式2侧墙和底架共同承载式、3整体承载式（SS4、SS8、SS9）4Q345与16Mn为同种材料，属于不同国标。
电力机车总体及走行部一、填空题1、电力机车由电气部分、机械部分和空气管路系统三大部分组成.2、电力机车机械部分包括车体、转向架、车体与转向架的连接装置和牵引缓冲装置四大部分组成。
3、电力机车车体多采用底架承载式车体结构、整体承载车体结构、侧壁承载结构底架承载式车体结构由底架承担所有载荷，侧墙、车顶均不承载。
侧墙结构较为轻便.由于底架需要承受车体的所有载荷,即要有足够的强度和刚度,所以底架结构比较笨重。
这种车体主要用于工业用电力机车车体以及客车车箱。
侧壁承载结构侧墙和底架共同承载，侧墙骨架较为坚固，外蒙钢板也较厚，与车体底架焊成一个牢固的整体.侧墙骨架采用型钢材或压型钢板制成框架式或桁架式两种结构形式。
桁架式侧墙骨架有斜拉杆，强度、刚度高于框架式侧墙骨架，但开设门窗不便，多用于货车，电力机车车体以及客车车箱的骨架多采用框架式侧墙结构。
整体承载车体结构底架、侧墙、车顶组成一个坚固轻巧的承载结构，使整个车体的强度、刚度更大,而自重较小。
4、工矿用电力机车重量轻、车速低，故多采用工业电力机车车体结构。
5、ＳＳ４改电力机车车体采用１６Ｍｎ低合金高强度钢板压型梁与钢板焊接整体承载结构。
6、每节ＳＳ４改型电力机车的压缩空气由一台ＶＦ３／９空压机供风，该空压机为四缸Ｖ形排列两级压缩活塞式压缩机。
7、电力机车主断最低工作风压为４５０ＫＰａ．8、电力机车转向架的作用有承重、传力、转向、缓冲功能。
9、机车转向架的车轴数越小在小半径曲线运行性能越高.10、三轴转向架固定轴距大,仅适合在大半径曲线运行。
11、ＳＳ４改电力机车轴重２３ｔ总重为１８４ｔ，故仅用于货运。
12、ＳＳ９改电力机车轴重２１ｔ总重为１２６ｔ，故仅用于客运.13、机车转向架按制造工艺分类，可分为焊接构架和铸钢构架.14、JM3型轮对踏面轮缘原始厚度为15、JM3型轮对踏面轮缘最小厚度为16、为减小磨损，齿轮传动比应选择无理数（无限不循环小数）或是无限不循环的无理数。
160km/h交流传动客运电力机车培训教材操作使用说明大连机车车辆有限技术开发部1.机车运行前的检查2.机车起动前的准备3.升弓、合主断及各辅机起动4.制动系统检查5.机车起动6.机车的准恒速运行7.动力制动操作8.定速控制操作方法9.通过分相区的操作10.警惕操作11.故障排除运行12.结束运行操作1.机车运行前的检查1.1 车下外观、走行部及地沟检查1.2 车内检查1.3 车顶检查1.1 车下外观、走行部及地沟检查由某一端车钩处开始，目视检查机车的前照灯、刮雨器、玻璃、辅照灯、标志灯、铭牌、重联插座、列车供电插座、集控器插座、电空制动插座、制动软管等均应良好；车钩提锁开闭状态正确，开闭灵活；空调进风口无异物堵塞。
下地沟检查车钩下部、排障器、扫石器的安装及距轨面的距离；检查转向架制动轮盘各部及相关间隙；检查各齿轮箱、各牵引电动机抱轴箱、复合冷却器四周等处有无渗漏油水等现象；各牵引电机出风口无异物堵塞；牵引电动机上部、风道连接部、电机速度传感器、电机温度传感器、电动机接线的安装应良好；轮缘润滑装置、牵引装置的安装应良好；牵引电机下部、牵引电机悬挂装置、车下管路及机车下部其它部件均不应有异常；主变压器与车体之间的连接螺栓要紧固，防落销状态良好；检查确认信号感应接收线圈及全自动过分相装置感应器的状态及距轨面距离，保证接线正确。
机车两侧面检查砂箱、轴箱、一、二系弹簧、各油压减振器、接地线及接地装置、轴端机车速度传感器（速度传感器插头插座、速度传感器接线盒插头插座连接可靠）、各库用电源插座及各布线管均安装良好，砂箱装满砂；高压电缆外皮绝缘无破坏，与变压器连接良好，无松动现象；高压电缆通过管卡，与车体之间的固定状态良好。
1.2 车内检查1.2.1 司机室检查：司机操纵台上各开关、按钮均应在断开位，各设备、微机显示屏、监控显示屏、风表模块、仪表状态模块表面均无破损，各仪表显示正常；司机操纵台内各插头、插座插接正确可靠、端子排接线正确，可见部分外观良好无异状；司机室灭火装置应完备正常，并置于规定处；冷藏箱、微波炉外观良好，无滴水漏水现象；备用制动塞门处于截止位；电台设备状态良好，行车安全设备、路况摄像头、司机盹睡摄像头、司机室摄像头等状态良好，各插头、插座插接正确可靠；司机室左右侧墙暖风机、左右后墙暖风机、左右脚炉、膝炉外观状态良好；司机室烟雾报警探头和火灾探头司机室空调出风口无异物堵塞。
