差压流量计的安装要求
1. 选择合适的安装位置
- 安装位置应远离阀门、弯头等会引起扰流的部件
- 上游直管段长度应至少为5倍管径,下游直管段长度应至少为3倍管径
- 避免安装在振动剧烈的环境中
2.正确的安装方向
- 安装方向应与流体流动方向一致
- 注意箭头标记或说明书指示的正确安装方向
- 错误的安装方向会导致测量误差
3.保持管路清洁
- 管路内部应清洁无杂质
- 在安装前彻底吹扫管路
- 杂质会影响测量精度和仪表使用寿命
4.密封连接
- 确保法兰连接、螺纹连接等处无泄漏
- 适当使用密封垫片或密封剂
- 泄漏会导致测量误差和安全隐患
5.布线和接地
- 根据说明书正确连接电缆线路
- 确保仪表外壳正确接地
- 避免电气干扰影响测量结果
6.校准和调试
- 安装后按照说明书进行校准和调试
- 检查零点、量程等参数设置
- 确保测量准确可靠
以上是差压流量计安装的一些基本要求,具体操作时还需参考仪表说明书和相关规范标准。

正确安装是保证仪表精确测量的前提条件。

差压式容易出现的问题及解决方法摘要：本文主要针对差压式（孔板）流量计的“空跳”现象以及采用差压式流量仪表计量时的一些不正常现象监管方法及防止对策。

关键词：差压式流量计空跳现象监管方法防止对策差压式（孔板）流量计因其设计规范，简单牢固，一致性好，不需实流标定诸多优点被广泛应用于贸易结算，但在实际使用过程中，经常会出现一此问题，比如“空跳”、多计、少计及导压管高度修正等问题，使供、用双方蒙受不必要的损失，下面就对产生这些问题的原因进行实例分析并提出解决办法。

一、差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件（或传感器）时，在其两侧产生差压，而这一差压与流量的平方成正比。

将差压变送器与流量显示仪表配合起来检查零位输出，如果零位存在偏差，则可能的原因如下。

（一）差压变送器静压误差。

根据JJG640-1994差压式流量计检定规程规定：单向静压试验：在正压室加入公称压力，保持5min后撤压，待10min后，测量基本误差和回程误差，然后用同样方法对负压进行同样试验；双向静压试验：在正、负压室同时加25%的公称压力，待稳定后测量输出下限值的变化量，然后将压力上升到公称压力作同样的试验。

在实际工作中，经常采用加工作静压，这种方法在产品经常推荐采用。

具体操作方法是：在检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，通过调整零点克服静压影响。

例：某蒸汽用户，现场安装条件符合要求，但是其总阀门在节流装置以前。

在差压变送器检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，此时差压变送器零点为，调差压变送器零点上移至检定时数值为，完毕后，将差压变送器投入运行。

当用户停汽一段时间后，流量积算仪走字。

其解决方法有以下几种：？1.条件具备者尽可能采用规程上规定的静压值进行静压试验。

？2.不方便时加工作静压也未尝不可，加工作压力调整静压螺钉来克服静压影响。

在静压螺钉调过后，用内六角扳手将差压变送器容腔内膜盒连接C型簧片与引出轴松开，使膜盒处于自然放松状态，然后再拧紧，重新检定一遍。

编号：FS-QG-79812差压式流量计的安装要求Installation requirements for differential pressure flowmeters
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

流量测量的精度和流量计安装是否符合要求有很大关系，一般要求如下.
1.安装时必须保证节流件开孔与管道同心.节流件端面与管道轴线垂直。

节流件上、下游必须有一定长度的直管段(见表3-3)。

2.导压管尽量按最短距离敷设在3-50m之内，为了不在此管中聚集气体和水分，导压管应垂直安装。

安装时其倾斜率不应小于1:10.异管用直径10-12mm的铜、铝或钢管。

3.测量液体流量时，最好差压计安装在低于节流装置的位置.如果一定要安装在上方.在连接管路最高点要装带阀门的集气器，在最低点安装带阀门的沉降器，以便排出导管中气体及沉积物，如图3-13所示。

4.测量气体流量时，最好把差压计装在高于节流装置处，
如定要装在低处时，在导压管最低处要装置沉降器，以便排出冷凝液及污物，如图3-14所示。

5.测量粘性、腐蚀性或易燃介质时，应安装隔离器，妇图3-15所示。

请输入您公司的名字
Foonshion Design Co., Ltd。

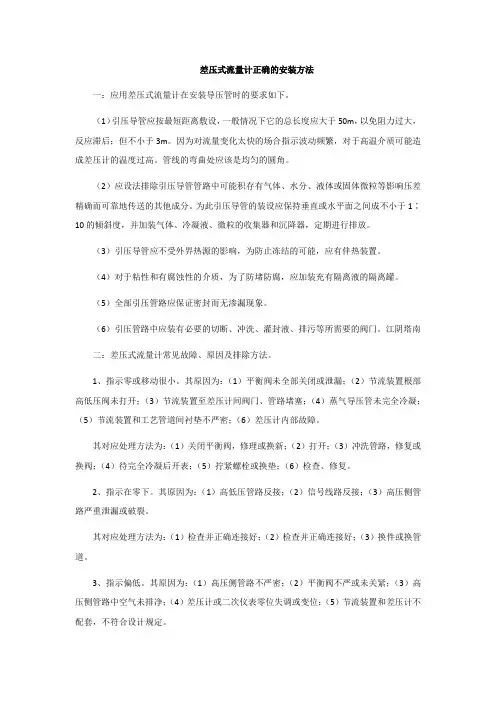

差压式流量计正确的安装方法一：应用差压式流量计在安装导压管时的要求如下。

（1）引压导管应按最短距离敷设，一般情况下它的总长度应大于50m，以免阻力过大，反应滞后；但不小于3m。

因为对流量变化太快的场合指示波动频繁，对于高温介质可能造成差压计的温度过高。

管线的弯曲处应该是均匀的圆角。

（2）应设法排除引压导管管路中可能积存有气体、水分、液体或固体微粒等影响压差精确而可靠地传送的其他成分。

为此引压导管的装设应保持垂直或水平面之间成不小于1∶10的倾斜度，并加装气体、冷凝液、微粒的收集器和沉降器，定期进行排放。

（3）引压导管应不受外界热源的影响，为防止冻结的可能，应有伴热装置。

（4）对于粘性和有腐蚀性的介质，为了防堵防腐，应加装充有隔离液的隔离罐。

（5）全部引压管路应保证密封而无渗漏现象。

（6）引压管路中应装有必要的切断、冲洗、灌封液、排污等所需要的阀门。

江阴塔南二：差压式流量计常见故障、原因及排除方法。

1、指示零或移动很小。

其原因为：（1）平衡阀未全部关闭或泄漏；（2）节流装置根部高低压阀未打开；（3）节流装置至差压计间阀门、管路堵塞；（4）蒸气导压管未完全冷凝；（5）节流装置和工艺管道间衬垫不严密；（6）差压计内部故障。

其对应处理方法为：（1）关闭平衡阀，修理或换新；（2）打开；（3）冲洗管路，修复或换阀；（4）待完全冷凝后开表；（5）拧紧螺栓或换垫；（6）检查、修复。

2、指示在零下。

其原因为：（1）高低压管路反接；（2）信号线路反接；（3）高压侧管路严重泄漏或破裂。

其对应处理方法为：（1）检查并正确连接好；（2）检查并正确连接好；（3）换件或换管道。

3、指示偏低。

其原因为：（1）高压侧管路不严密；（2）平衡阀不严或未关紧；（3）高压侧管路中空气未排净；（4）差压计或二次仪表零位失调或变位；（5）节流装置和差压计不配套，不符合设计规定。
