冲压模具结构及成型调试方法

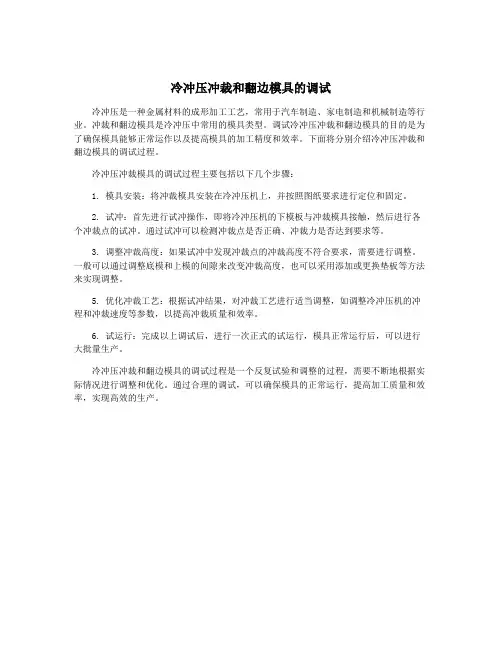

冷冲压冲裁和翻边模具的调试
冷冲压是一种金属材料的成形加工工艺，常用于汽车制造、家电制造和机械制造等行业。

冲裁和翻边模具是冷冲压中常用的模具类型。

调试冷冲压冲裁和翻边模具的目的是为了确保模具能够正常运作以及提高模具的加工精度和效率。

下面将分别介绍冷冲压冲裁和翻边模具的调试过程。

冷冲压冲裁模具的调试过程主要包括以下几个步骤：
1. 模具安装：将冲裁模具安装在冷冲压机上，并按照图纸要求进行定位和固定。

2. 试冲：首先进行试冲操作，即将冷冲压机的下模板与冲裁模具接触，然后进行各个冲裁点的试冲。

通过试冲可以检测冲裁点是否正确、冲裁力是否达到要求等。

3. 调整冲裁高度：如果试冲中发现冲裁点的冲裁高度不符合要求，需要进行调整。

一般可以通过调整底模和上模的间隙来改变冲裁高度，也可以采用添加或更换垫板等方法来实现调整。

5. 优化冲裁工艺：根据试冲结果，对冲裁工艺进行适当调整，如调整冷冲压机的冲程和冲裁速度等参数，以提高冲裁质量和效率。

6. 试运行：完成以上调试后，进行一次正式的试运行，模具正常运行后，可以进行大批量生产。

冷冲压冲裁和翻边模具的调试过程是一个反复试验和调整的过程，需要不断地根据实际情况进行调整和优化。

通过合理的调试，可以确保模具的正常运行，提高加工质量和效率，实现高效的生产。

下面小编为大家介绍一下冲压模具装配和调试规则，一起来看看吧。

制定操作规程的目的：为对设计结果进行验证，使模具装配的质量得到控制，组成出高质量的冷冲模具制订本规定：一、安装调试人员熟悉总组图纸。

二、安装调试人员验证组装零件的尺寸、精度、表面光洁度和热处理等状态是否符合有关零件标准的技术要求的规定。

三、零件的材料除按要求规定外允许代料，组代用材料的根本性能不应低于原定材料。

四、零件图上未注公差尺寸的极限偏差按 GB1804-79《公差与配合示注公差尺寸的极限偏差》规定的IT14级精度。

五、零件图上未注明全角尺寸，除刃口和面外，所有锐角均应倒角或倒圆，视零件大小，全角尺寸为 0.5X 45度—2X 45度，倒圆尺寸为R0.5- 1mm。

六、加工后的零件表面不允许有影响使用的砂眼，缩孔，裂纹和机械损伤等缺陷。

七、经热处理后的零件，不允许有影响使用的裂纹，软点和脱碳区，并削除氧化皮、脏物和油污。

八、所有模座、凹模板、卸料板、凸模固定和垫板等，零件图上未注的平行度必须符合下表的要求:九、矩形零件的垂直度符合下表的要求十、上下模座的导柱，导套安装孔的轴心线应与基准面垂直，并垂直度公差规定如下。

1、安装滑动导柱、导套的模座为 100丄0.01mm2、安装滚动导柱、导套的模座为100丄0.005mm十一、滑动和滚动的可卸导柱与衬套的锥度配合面，其吻合长度和面积均应在 100%以上。

十二、铆合的钢球保持圈上的钢球应在也内转动而不脱落。

十三、模具中导料板的导料宽度应按实际需要进行修正，并保证板的高度一致。

十四、模具中的相关零件如冲裁凸模、弯曲凸模、压印凸模、拉伸凸模和限位柱的调试应在装配中修正，保证其相对关系。

十五、具组装人员必须对凸，凹模的冲裁间隙进行调整，使均匀，并通过切纸，投影或其他方法验证，十六、经评审，批准后可改变模具中螺孔或销孔的位置。

十七、模具装配完成后需添上标识牌。

十八、组装过程中如需要进行更改，须经项目小组评审批准后方可进行。

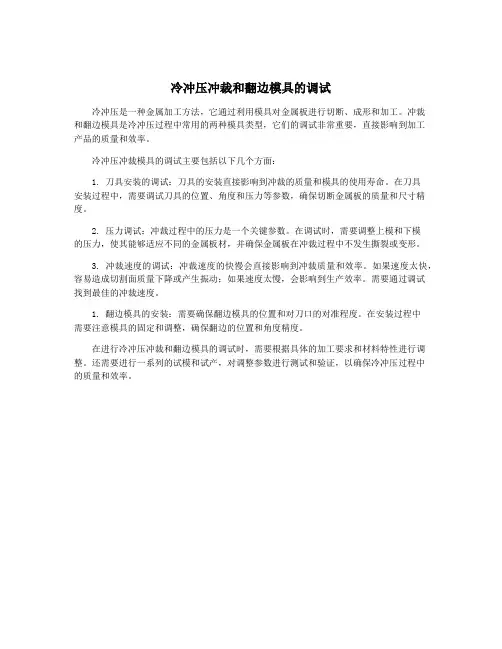

冷冲压冲裁和翻边模具的调试
冷冲压是一种金属加工方法，它通过利用模具对金属板进行切断、成形和加工。

冲裁
和翻边模具是冷冲压过程中常用的两种模具类型，它们的调试非常重要，直接影响到加工
产品的质量和效率。

冷冲压冲裁模具的调试主要包括以下几个方面：
1. 刀具安装的调试：刀具的安装直接影响到冲裁的质量和模具的使用寿命。

在刀具
安装过程中，需要调试刀具的位置、角度和压力等参数，确保切断金属板的质量和尺寸精度。

2. 压力调试：冲裁过程中的压力是一个关键参数。

在调试时，需要调整上模和下模
的压力，使其能够适应不同的金属板材，并确保金属板在冲裁过程中不发生撕裂或变形。

3. 冲裁速度的调试：冲裁速度的快慢会直接影响到冲裁质量和效率。

如果速度太快，容易造成切割面质量下降或产生振动；如果速度太慢，会影响到生产效率。

需要通过调试
找到最佳的冲裁速度。

1. 翻边模具的安装：需要确保翻边模具的位置和对刀口的对准程度。

在安装过程中
需要注意模具的固定和调整，确保翻边的位置和角度精度。

在进行冷冲压冲裁和翻边模具的调试时，需要根据具体的加工要求和材料特性进行调整。

还需要进行一系列的试模和试产，对调整参数进行测试和验证，以确保冷冲压过程中
的质量和效率。

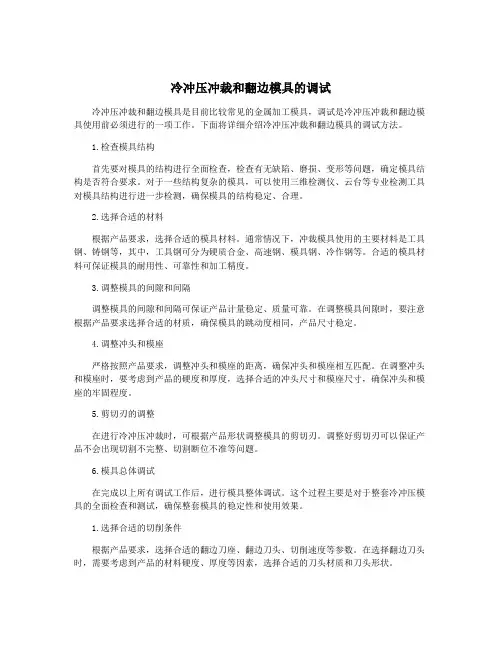

冷冲压冲裁和翻边模具的调试冷冲压冲裁和翻边模具是目前比较常见的金属加工模具，调试是冷冲压冲裁和翻边模具使用前必须进行的一项工作。

下面将详细介绍冷冲压冲裁和翻边模具的调试方法。

1.检查模具结构首先要对模具的结构进行全面检查，检查有无缺陷、磨损、变形等问题，确定模具结构是否符合要求。

对于一些结构复杂的模具，可以使用三维检测仪、云台等专业检测工具对模具结构进行进一步检测，确保模具的结构稳定、合理。

2.选择合适的材料根据产品要求，选择合适的模具材料。

通常情况下，冲裁模具使用的主要材料是工具钢、铸钢等，其中，工具钢可分为硬质合金、高速钢、模具钢、冷作钢等。

合适的模具材料可保证模具的耐用性、可靠性和加工精度。

3.调整模具的间隙和间隔调整模具的间隙和间隔可保证产品计量稳定、质量可靠。

在调整模具间隙时，要注意根据产品要求选择合适的材质，确保模具的跳动度相同，产品尺寸稳定。

4.调整冲头和模座严格按照产品要求，调整冲头和模座的距离，确保冲头和模座相互匹配。

在调整冲头和模座时，要考虑到产品的硬度和厚度，选择合适的冲头尺寸和模座尺寸，确保冲头和模座的牢固程度。

5.剪切刃的调整在进行冷冲压冲裁时，可根据产品形状调整模具的剪切刃。

调整好剪切刃可以保证产品不会出现切割不完整、切割断位不准等问题。

6.模具总体调试在完成以上所有调试工作后，进行模具整体调试。

这个过程主要是对于整套冷冲压模具的全面检查和测试，确保整套模具的稳定性和使用效果。

1.选择合适的切削条件根据产品要求，选择合适的翻边刀座、翻边刀头、切削速度等参数。

在选择翻边刀头时，需要考虑到产品的材料硬度、厚度等因素，选择合适的刀头材质和刀头形状。

4.翻边模具的稳定性调试完整套翻边模具后，要进行模具的稳定性测试，确保模具使用时不会出现晃动、翻边不平整等问题。

在进行稳定性测试时，可以采用模型试验、振动分析等多种方法进行。

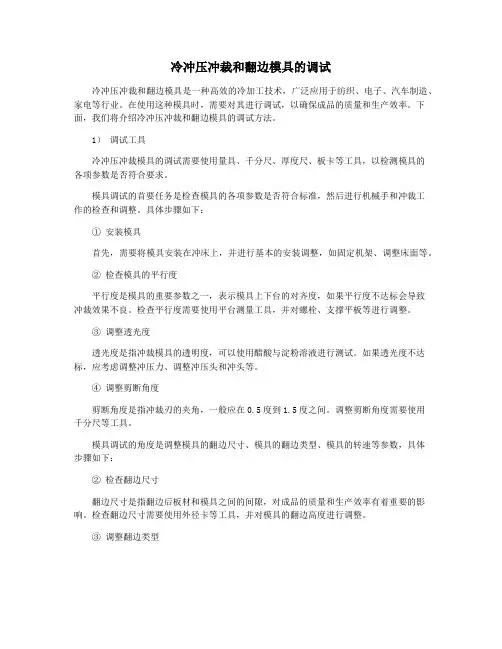

冷冲压冲裁和翻边模具的调试冷冲压冲裁和翻边模具是一种高效的冷加工技术，广泛应用于纺织、电子、汽车制造、家电等行业。

在使用这种模具时，需要对其进行调试，以确保成品的质量和生产效率。

下面，我们将介绍冷冲压冲裁和翻边模具的调试方法。

1）调试工具冷冲压冲裁模具的调试需要使用量具、千分尺、厚度尺、板卡等工具，以检测模具的各项参数是否符合要求。

模具调试的首要任务是检查模具的各项参数是否符合标准，然后进行机械手和冲裁工作的检查和调整。

具体步骤如下：① 安装模具首先，需要将模具安装在冲床上，并进行基本的安装调整，如固定机架、调整床面等。

② 检查模具的平行度平行度是模具的重要参数之一，表示模具上下台的对齐度，如果平行度不达标会导致冲裁效果不良。

检查平行度需要使用平台测量工具，并对螺栓、支撑平板等进行调整。

③ 调整透光度透光度是指冲裁模具的透明度，可以使用醋酸与淀粉溶液进行测试。

如果透光度不达标，应考虑调整冲压力、调整冲压头和冲头等。

④ 调整剪断角度剪断角度是指冲裁刃的夹角，一般应在0.5度到1.5度之间。

调整剪断角度需要使用千分尺等工具。

模具调试的角度是调整模具的翻边尺寸、模具的翻边类型、模具的转速等参数，具体步骤如下：② 检查翻边尺寸翻边尺寸是指翻边后板材和模具之间的间隙，对成品的质量和生产效率有着重要的影响。

检查翻边尺寸需要使用外径卡等工具，并对模具的翻边高度进行调整。

③ 调整翻边类型翻边模具的翻边类型有直接翻边、间接翻边、多工站翻边等多种类型，需要根据具体需求选择。

在调整翻边类型时，需要考虑材料的硬度、厚度、形状等因素，并使用量具等工具进行调整。

④ 调整模具转速模具转速是指模具旋转的速度，会影响翻边质量和生产效率。

在调整模具转速时，需要考虑材料硬度、厚度等因素，并逐渐提高转速至最佳工作状态。

总之，冷冲压冲裁和翻边模具的调试是一项必要的工作，需要根据具体情况选择合适的工具和方法，并逐渐调整模具的各项参数，以确保生产效率和成品质量。

冲压模具总体安装步骤1、准备工作（备好相关零件和工具）。

2、检查压力机等设备。

3、将下模座放入压力机工作台大致位置，漏料孔对准，将上模合模4、将压板螺丝套入下模座，预紧螺丝。

5、松开滑块、上模柄并压紧模柄。

6、手动飞轮使滑块下移，模柄对准模柄孔，滑块压紧上模座。

7、锁紧模柄（大型模具用压板螺丝固定模座与滑块底面）。

8、手动飞轮使滑块上下移动，检查导柱导套活动情况，锁紧下模。

9、开机点动，检查导柱导套活动自如并试冲。

10、点动试冲样品3~5件，并检查尺寸精度。

11、开机联动试冲零件。

12、标注、交接。

冲压模具调试所要达到的效果1、帮助确定产品的成形条件和工艺规程。

冲压模具通过试冲与调整，生产出合格产品后，可以在试冲过程中，掌握和了解冲压模具使用性能，产品成形条件、方法和规律，从而对产品批量生产时的工艺规程制定提供帮助。

2、通过调试，发现问题，解决问题，积累经验，有助于进一步提高冲压质量。

3、冲压模具调试帮助确定工艺和冲压模具设计中的某些尺寸。

对于形状复杂或精度要求较高的冲压成形零件，在工艺和冲压模具设计中，有个别难以用计算方法确定的尺寸，如拉深模的凸、凹模圆角半径等，必须经过试冲，才能准确确定。

4、帮助确定成形零件毛坯形状、尺寸及用料标准。

在冲压模具设计中，有些形状复杂或精度要求较高的冲压成形零件，很难在设计时精确地计算出变形前毛坯的尺寸和形状。

为了要得到较准确的毛坯形状、尺寸及用料标准，只有通过反复试冲才能确定。

5、可以鉴定冲压模具的质量。

验证该模具生产的产品质量是否符合要求，确定该冲压模具能否交付生产使用。

冲压模具结构及成型调试方法冲压模具是指以金属板材为原料，在机床上进行冲压加工，通过模具的压制来实现所需产品的形状和尺寸的加工方法。

冲压模具结构主要由上模、下模、导柱、导套、弹簧、导向柱、导向套等组成。

1.上模：上模是冲压模具中的上部分，也称为工作模或上模板。

它可以固定在机床的工作台或滑块上。

上模的结构取决于被加工件的形状和复杂度，可以有单片构造、整体结构或组合结构。

2.下模：下模是冲压模具中的下部分，也称为压座或下模板。

它用于支撑和固定上模。

下模可以通过导柱和导套与机床工作台连接。

3.导柱：导柱是冲压模具中的一种传动机构，用于使上模和下模对齐。

导柱可以用于定位和支撑模具，确保模具的精度和稳定性。

4.导套：导套是冲压模具中的一种传动机构，用于保证上模和下模的运动轨迹的平行性与一致性。

导套可以安装在下模上，以减少摩擦和防止模具的倾斜。

5.弹簧：弹簧作为冲压模具中的一种零件，用于提供上模和下模之间的顶出力。

它可以通过压缩和释放来实现上模和下模的开合。

6.导向柱：导向柱是冲压模具中的一种定位装置，用于确保上模和下模的相对位置。

它可以通过固定在机床和模具上来保持模具的稳定性。

7.导向套：导向套是冲压模具中的一种配件，用于保证导向柱和模具之间的密合度。

它可以减少摩擦和磨损，提高模具的使用寿命。

冲压模具的成型调试方法如下：1.制定调试计划：根据产品的要求和模具的结构，制定冲压模具的成型调试计划。

包括调试流程、调试顺序、调试参数等。

2.装夹模具：将模具安装在冲床上，确保模具的固定性和稳定性。

检查上模和下模之间的间隙，确认无干涉。

3.调整模具参数：根据产品尺寸和形状的要求，调整上模和下模的间隙和位置。

通过调整导柱、导向套等传动机构，确保上模和下模的平行度和一致性。

4.进行试模冲压：根据调整后的参数，进行试模冲压。

观察产品的形状和尺寸，判断是否满足设计要求。

根据试模结果，调整模具参数，直到满足产品要求。

5.优化调整：在试模冲压过程中，根据得到的产品和工艺数据，进一步优化模具参数。

冲压模具装拆调试作业指导书（ISO9001-2015/ISO45001-2018）1.0 生产前的准备1.1生产前首先选择确认模具周界，闭合高度，吨位，模柄尺寸是否与机床相匹配，锁模柄的螺丝有效长度应是螺丝自身外径的1.5∽2.5倍之间。

1.2先将冲床上原模具合紧，然后关闭电源，将模具拆下，用液压车将模具运放在模具架上。

2.0 装模2.1打开模具上模，去除油封，擦净模具上的污物及锈蚀，检查模具活动部分，如导柱，型腔及工作面不应有的碰伤凹痕，裂纹等缺陷，检查冲剪刃口应符合冲剪要求，并在导柱，型腔及工作面等部位加注润滑油。

2.2检查并将冲床平面，滑块下平面的杂物，废料等清理干净。

2.3用液压铲车将模具运放到冲床工作台上，并检查模具两侧是否有物品超宽，以防止模具装进冲床时与冲床两侧床身干涉，发生事故。

2.4选择好顶杆和顶杆位置，放好顶杆后要进行检查，保证顶杆的位置和长度的一致性。

2.5调整模具至冲床工作台位置，确保模具中心与压力机的工作台中心对齐，模具放好后检查各安装槽与压力机T形槽的对齐情况；模具的固定螺栓尽量安装在靠近模具侧面，模具固定部位下面不能悬空，安装次序是先上模后下模，固定模具螺栓时需安装2处或多处，对超过100Kg的上模，必须固定4处至6处紧固螺栓。

2.6调整好模具的安装高度（模具的按章高度=模具存放高度+10cm）。

2.7拉伸模在离模具上表面接触后20cm∽30cm处试顶杆，顶杆正确后将气垫或液压垫落下。

2.8将滑块开至滑块地面与上表面接触后，将上模螺钉装上并锁紧，装上下模螺钉与压件，待上下合模后锁紧，上模完毕。

3.0调模3.1将滑块开到上死点，将留模样件取出，取下限制器上的垫块。

3.2精调装模高度与平行度，冲床的工作台面与滑块地面必须平行，平行度的偏差应小于0.035mm，滑块空行程两次后将模具合上，上下模合模后锁紧下模螺钉（空行程时注意模具各部分的工作情况是否正常，如有异常及时通知修模工）根据不同类型冲模作进一步调整。

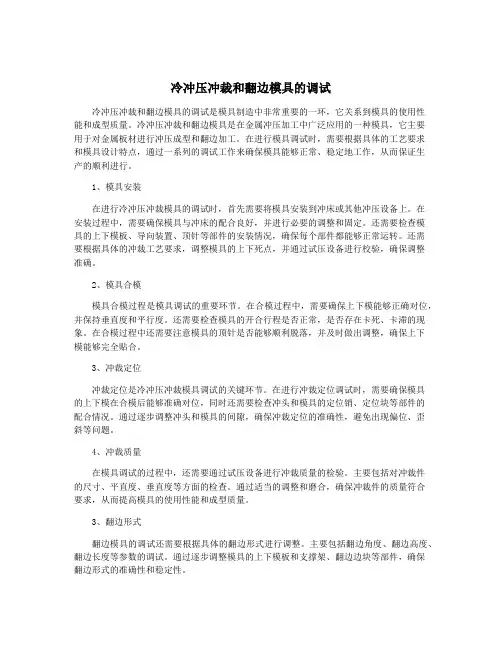

冷冲压冲裁和翻边模具的调试冷冲压冲裁和翻边模具的调试是模具制造中非常重要的一环，它关系到模具的使用性能和成型质量。

冷冲压冲裁和翻边模具是在金属冲压加工中广泛应用的一种模具，它主要用于对金属板材进行冲压成型和翻边加工。

在进行模具调试时，需要根据具体的工艺要求和模具设计特点，通过一系列的调试工作来确保模具能够正常、稳定地工作，从而保证生产的顺利进行。

1、模具安装在进行冷冲压冲裁模具的调试时，首先需要将模具安装到冲床或其他冲压设备上。

在安装过程中，需要确保模具与冲床的配合良好，并进行必要的调整和固定。

还需要检查模具的上下模板、导向装置、顶针等部件的安装情况，确保每个部件都能够正常运转。

还需要根据具体的冲裁工艺要求，调整模具的上下死点，并通过试压设备进行校验，确保调整准确。

2、模具合模模具合模过程是模具调试的重要环节。

在合模过程中，需要确保上下模能够正确对位，并保持垂直度和平行度。

还需要检查模具的开合行程是否正常，是否存在卡死、卡滞的现象。

在合模过程中还需要注意模具的顶针是否能够顺利脱落，并及时做出调整，确保上下模能够完全贴合。

3、冲裁定位冲裁定位是冷冲压冲裁模具调试的关键环节。

在进行冲裁定位调试时，需要确保模具的上下模在合模后能够准确对位，同时还需要检查冲头和模具的定位销、定位块等部件的配合情况。

通过逐步调整冲头和模具的间隙，确保冲裁定位的准确性，避免出现偏位、歪斜等问题。

4、冲裁质量在模具调试的过程中，还需要通过试压设备进行冲裁质量的检验。

主要包括对冲裁件的尺寸、平直度、垂直度等方面的检查。

通过适当的调整和磨合，确保冲裁件的质量符合要求，从而提高模具的使用性能和成型质量。

3、翻边形式翻边模具的调试还需要根据具体的翻边形式进行调整。

主要包括翻边角度、翻边高度、翻边长度等参数的调试。

通过逐步调整模具的上下模板和支撑架、翻边边块等部件，确保翻边形式的准确性和稳定性。

冷冲压冲裁和翻边模具的调试是一项复杂而关键的工作，它需要模具调试人员具有丰富的经验和专业的技术。

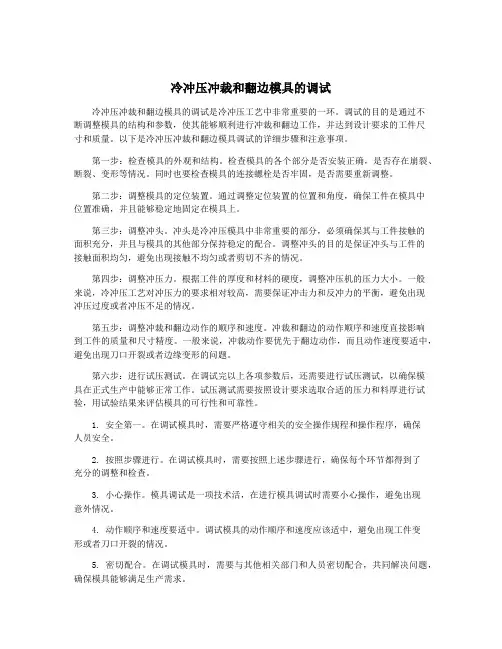

冷冲压冲裁和翻边模具的调试冷冲压冲裁和翻边模具的调试是冷冲压工艺中非常重要的一环。

调试的目的是通过不断调整模具的结构和参数，使其能够顺利进行冲裁和翻边工作，并达到设计要求的工件尺寸和质量。

以下是冷冲压冲裁和翻边模具调试的详细步骤和注意事项。

第一步：检查模具的外观和结构。

检查模具的各个部分是否安装正确，是否存在崩裂、断裂、变形等情况。

同时也要检查模具的连接螺栓是否牢固，是否需要重新调整。

第二步：调整模具的定位装置。

通过调整定位装置的位置和角度，确保工件在模具中位置准确，并且能够稳定地固定在模具上。

第三步：调整冲头。

冲头是冷冲压模具中非常重要的部分，必须确保其与工件接触的面积充分，并且与模具的其他部分保持稳定的配合。

调整冲头的目的是保证冲头与工件的接触面积均匀，避免出现接触不均匀或者剪切不齐的情况。

第四步：调整冲压力。

根据工件的厚度和材料的硬度，调整冲压机的压力大小。

一般来说，冷冲压工艺对冲压力的要求相对较高，需要保证冲击力和反冲力的平衡，避免出现冲压过度或者冲压不足的情况。

第五步：调整冲裁和翻边动作的顺序和速度。

冲裁和翻边的动作顺序和速度直接影响到工件的质量和尺寸精度。

一般来说，冲裁动作要优先于翻边动作，而且动作速度要适中，避免出现刀口开裂或者边缘变形的问题。

第六步：进行试压测试。

在调试完以上各项参数后，还需要进行试压测试，以确保模具在正式生产中能够正常工作。

试压测试需要按照设计要求选取合适的压力和料厚进行试验，用试验结果来评估模具的可行性和可靠性。

1. 安全第一。

在调试模具时，需要严格遵守相关的安全操作规程和操作程序，确保人员安全。

2. 按照步骤进行。

在调试模具时，需要按照上述步骤进行，确保每个环节都得到了充分的调整和检查。

3. 小心操作。

模具调试是一项技术活，在进行模具调试时需要小心操作，避免出现意外情况。

4. 动作顺序和速度要适中。

调试模具的动作顺序和速度应该适中，避免出现工件变形或者刀口开裂的情况。

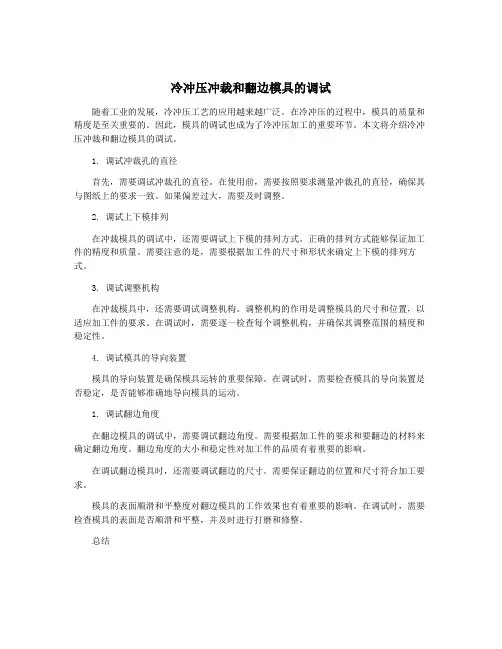

冷冲压冲裁和翻边模具的调试随着工业的发展，冷冲压工艺的应用越来越广泛。

在冷冲压的过程中，模具的质量和精度是至关重要的。

因此，模具的调试也成为了冷冲压加工的重要环节。

本文将介绍冷冲压冲裁和翻边模具的调试。

1. 调试冲裁孔的直径首先，需要调试冲裁孔的直径。

在使用前，需要按照要求测量冲裁孔的直径，确保其与图纸上的要求一致。

如果偏差过大，需要及时调整。

2. 调试上下模排列在冲裁模具的调试中，还需要调试上下模的排列方式。

正确的排列方式能够保证加工件的精度和质量。

需要注意的是，需要根据加工件的尺寸和形状来确定上下模的排列方式。

3. 调试调整机构在冲裁模具中，还需要调试调整机构。

调整机构的作用是调整模具的尺寸和位置，以适应加工件的要求。

在调试时，需要逐一检查每个调整机构，并确保其调整范围的精度和稳定性。

4. 调试模具的导向装置模具的导向装置是确保模具运转的重要保障。

在调试时，需要检查模具的导向装置是否稳定，是否能够准确地导向模具的运动。

1. 调试翻边角度在翻边模具的调试中，需要调试翻边角度。

需要根据加工件的要求和要翻边的材料来确定翻边角度。

翻边角度的大小和稳定性对加工件的品质有着重要的影响。

在调试翻边模具时，还需要调试翻边的尺寸。

需要保证翻边的位置和尺寸符合加工要求。

模具的表面顺滑和平整度对翻边模具的工作效果也有着重要的影响。

在调试时，需要检查模具的表面是否顺滑和平整，并及时进行打磨和修整。

总结冷冲压冲裁和翻边模具的调试是确保加工件质量的重要环节。

需要根据加工件的要求和工艺流程逐一进行调试，确保模具的精度和稳定性。

只有这样，才能够生产出高质量的加工件，为工业的发展作出更大的贡献。

冲压模具的成型方法-回复冲压模具是一种用于将金属板材通过冲压工艺加工成所需形状的工具。

它具有结构复杂、加工精度高、耐磨、寿命长等特点，并广泛应用于汽车、航空航天、电子设备等各个领域。

在冲压模具的成型过程中，有许多关键步骤需要注意。

本文将一步一步详细介绍冲压模具的成型方法。

第一步：设计模具结构冲压模具的成型过程从模具的设计开始。

首先，根据加工零件的要求，确定需要设计的模具的类型，例如简单模具、复杂模具或多工位模具。

然后，根据零件的形状和加工工艺，设计出模具的总体结构，包括上模座、下模座、顶针、导向柱等部件的位置和形状。

在设计过程中，需要考虑模具的刚度、导向精度、剪切力、冲击力等因素，以确保模具的稳定性和准确性。

第二步：制造模具零部件在设计确定后，需要开始制造模具的零部件。

首先，根据设计图纸，制作模具的骨架，一般采用铸造或钢材焊接的方式。

然后，根据图纸中的尺寸和要求，制作各个零部件，包括上模、下模、导向柱、顶针等。

在制造过程中，需要注意零部件的尺寸精度和表面质量，以确保后续的装配和使用的准确性和可靠性。

第三步：装配模具在制造完模具的各个零部件后，需要将它们进行装配。

首先，将上模和下模放置在模具座上，确保它们的位置准确。

然后，根据设计图纸上的要求，进行导向柱、顶针等部件的装配。

在装配过程中，需要注意各个部件之间的配合精度和间隙的控制，以确保模具的稳定性和运动的准确性。

第四步：调试模具在完成模具的装配后，需要对模具进行调试。

首先，利用专用设备将模具安装在冲床上，并调整冲床的参数，如行程、速度、冲击力等。

然后，通过试压和试冲的方式，对模具进行调试。

在调试过程中，需要注意模具的运动轨迹、工作稳定性和加工质量等因素。

如果发现问题，需要及时进行调整和修正，直到达到要求的加工效果。

第五步：生产加工完成模具的调试后，可以开始使用模具进行生产加工。

首先，准备好需要加工的金属板材，并将其放置在冲床上。

然后，根据加工工艺和模具的结构，调整好冲床的参数，并保证金属板材的位置准确。

冲压模具结构及成型调试方法引言冲压模具是冲压加工过程中的重要工具，它的结构设计和成型调试直接影响产品质量和生产效率。

本文将介绍冲压模具的根本结构和主要部件，以及冲压模具的成型调试方法。

冲压模具的根本结构上模板上模板是冲压模具的一局部，通常位于冲床的上部。

它由模板座、导柱和模具板组成。

上模板是安装模具的主要承载局部，它的稳定性和刚性对于保证冲压加工的精度和质量非常重要。

下模板下模板是冲压模具的另一局部，通常位于冲床的下部。

它由模板座、导柱和模具板组成。

下模板是支撑冲压工件并保持其位置的关键部件。

模具座模具座是冲压模具的根底，用于安装模具和固定模具板。

它必须具有足够的强度和稳定性，以保证模具在加工过程中不会发生移动和变形。

滑块滑块是冲压模具中的一个重要部件，它通常与上模板相连。

滑块的设计和结构直接影响冲床的运行速度和冲压工件的成型质量。

冲压模具的成型调试方法模具装配在进行冲压模具的成型调试之前，首先需要进行模具的装配。

模具装配应按照模具设计图纸进行，确保各部件的定位准确、间隙适宜，不得出现偏移、松动和变形等问题。

模具调试模具调试是为了保证冲压加工过程中的精度和质量，需要进行的一系列优化操作。

具体步骤包括： 1. 调整滑块的行程和速度，以确保冲压工件的成型过程稳定而准确。

2. 调整模具的上下行程、进退行程和开合速度，以保证冲床的运行效率和冲压工件的成型质量。

3. 检查冲压工件的尺寸和形状，对不合格品进行调整或修复。

4. 对冲压模具的润滑系统进行调试，确保润滑油的供应量和位置恰当。

5. 进行冲压模具的实际试验，检查工件的成型质量和冲压过程中存在的问题。

成型参数调优在冲压模具的成型调试过程中，需要根据实际情况对成型参数进行调优。

调优的目标是保证冲压工件的尺寸和形状到达设计要求，并优化冲压过程的效率和质量。

具体调优方法包括： 1. 调整冲床的速度、压力和行程，以到达最正确的成型效果。

2. 调整冲压模具的开合速度和力度，以保持一致的成型质量。

冷冲压冲裁和翻边模具的调试
冷冲压冲裁和翻边模具的调试是冷冲压机械加工中非常重要的一个步骤。

通过对模具的调试，可以实现产品的精确加工和生产效率的提高。

下面将详细介绍冷冲压冲裁和翻边模具的调试步骤。

冲裁模具的调试一般由以下几个步骤组成：
1. 确定冲裁点：将冲切模具放在冷冲压机上，调整模具的位置，使冲切模具上的切口与工件上的要切割的部分对齐。

2. 调整冲程：将工作台调到适当的冲程位置，使冲头在工件切割处按下。

调整冲程的目的是保证切割部位完全切割，同时避免损坏冲头。

3. 校验切断质量：将冷冲压冲切好的工件取下来，使用光杠（也可以使用其他合适的工具）测量边缘的角度和切割线是否平整。

如果出现问题，需要调整刀模的位置或者重新设计模具。

4. 调整压力：根据工件的材料和厚度，调整冷冲压机的压力，并观察工件的切断质量。

如果切断不干净，压力可能过小；如果发生变形或损坏，压力可能过大。

5. 调整模具间隙：冷冲压冲裁模具通常由上模和下模组成，调整两个模具之间的间隙，可以实现更好的切割质量和延长模具的使用寿命。

1. 调整翻边角度：根据产品要求，调整翻边模具的翻边角度，使其与工件完美契合。

需要注意的是，在调试过程中要保证调整的精确性，避免产生不必要的浪费。

还要不断总结并记录调试过程中的经验和教训，为以后的工作提供参考。

调试完成后，还应对模具进行清洁和维护，以确保下次使用时的良好效果。
