电气控制的基本原理

对于电气控制技术的认识电气控制技术是指利用电气信号来控制机械、设备或系统的运行状态的一种技术。

在现代工业生产中，电气控制技术已经成为不可或缺的一部分，它可以提高生产效率、降低成本、提高产品质量等方面发挥重要作用。

下面将从以下几个方面对电气控制技术进行详细介绍。

一、电气控制技术的基础1.1 电路基础在学习电气控制技术之前，需要先了解一些基本的电路知识。

例如，直流电路和交流电路的特点、欧姆定律、基本元件（如电阻、电容、电感）等等。

只有对这些基础知识有了深刻的理解，才能更好地理解和应用于实际工作中。

1.2 控制原理在掌握了基本的电路知识之后，需要学习一些控制原理。

例如，自动化控制系统中常用的反馈控制原理、比例积分微分（PID）控制算法等等。

这些原理是实现自动化控制必不可少的组成部分。

二、常见的电气元件及其应用2.1 继电器继电器是一种常见的电气元件，它可以将小电流转换成大电流，从而控制大功率设备的开关。

在自动化控制系统中，继电器常用于实现逻辑控制、定时控制、步进控制等功能。

2.2 开关开关是一种常见的电气元件，它可以用来控制电路的通断。

在自动化控制系统中，开关通常被用来实现手动操作或紧急停机等功能。

2.3 传感器传感器是一种能够将物理量转换成电信号的装置。

在自动化控制系统中，传感器可以用来检测温度、压力、光强度等物理量，并将其转换成电信号送入计算机或PLC进行处理。

三、自动化控制系统3.1 PLCPLC（可编程逻辑控制器）是一种专门用于工业自动化领域的计算机。

它具有高速、高精度、可靠性强等特点，并且可以通过编程实现各种复杂的逻辑和运算。

在自动化生产线上，PLC通常被用来实现各种复杂的逻辑和运算。

3.2 SCADASCADA（监视、控制和数据采集系统）是一种用于监视和控制工业生产过程的软件系统。

它可以实时监测生产过程中各种物理量，并将其转换成图形化界面供操作人员进行监视和控制。

四、电气控制技术在实际应用中的应用4.1 机械加工行业在机械加工行业中，电气控制技术被广泛应用。

电气专业的自动控制原理
电气专业的自动控制原理是指在电气领域中，通过建立数学模型和使用控制器，实现对系统运行进行监测和调节的原理。

它主要涉及以下几个方面的内容：
1. 控制系统的基本组成部分：自动控制系统一般由传感器（用于感知被控对象的状态）、执行器（用于对被控对象进行控制）、控制器（用于对传感器信号进行处理和决策）和被控对象（需要进行控制的物理系统）等组成。

2. 控制系统的数学建模：通常使用数学方程来描述被控对象和控制器的动态特性，并建立系统的数学模型。

常见的数学模型包括传递函数模型、状态空间模型等。

3. 控制器的设计与调节：根据系统的数学模型和控制要求，设计合适的控制器。

常见的控制器包括比例控制器、积分控制器、微分控制器、PID控制器等。

同时，通过调节控制器的参数来达到控制系统的性能要求。

4. 控制系统的稳定性分析：通过对系统的数学模型进行稳定性分析，判断系统是否能够稳定地工作。

常见的稳定性分析方法有根轨迹法、频域法等。

5. 反馈控制原理：利用系统的输出信息来调节控制器的输入，以实现对系统的自动调节和校正。

反馈控制原理是自动控制中重要的概念，可以提高系统的稳定性和鲁棒性。

总结起来，电气专业的自动控制原理是通过建立数学模型和使用控制器，对电气系统进行监测和调节，以实现对系统稳定性和性能的要求。

这一概念在电气工程、自动化和机械工程等领域中具有广泛应用。

电气控制基本原理和方法1. 引言电气控制是一种将电力与机械运动结合起来控制系统的技术。

它在各个领域中都得到了广泛应用，如自动化、机械制造、能源等。

本文将介绍电气控制的基本原理和常用的控制方法。

2. 电气控制的基本原理电气控制的基本原理是通过电信号来控制机械设备的运动。

它通过电压、电流等信号来控制电动机、气动元件等电气设备。

以下是电气控制的基本原理：2.1. 控制信号的产生在电气控制系统中，控制信号是由控制设备产生的。

这些控制设备可以是开关、传感器、PLC(Programmable Logic Controller)等。

控制信号可以是开关状态，也可以是模拟信号。

控制信号的产生是电气控制的基础，它决定了控制系统的准确性和可靠性。

2.2. 控制信号的传输与处理控制信号的传输与处理是指将控制信号从控制设备传输到被控制设备，并对信号进行处理。

在传输过程中，控制信号可能会受到干扰或衰减，因此需要采取适当的措施来保证信号的可靠传输。

在处理过程中，控制信号可能需要经过放大、滤波、逻辑运算等处理，以满足控制系统的需求。

2.3. 被控制设备的执行动作被控制设备接收到控制信号后，执行相应的动作。

例如，当控制信号为开关状态时，被控制设备可以打开或关闭；当控制信号为模拟信号时，被控制设备可以根据信号的大小进行相应的运动。

3. 电气控制的常用方法电气控制有多种方法，常用的方法包括：3.1. 开关控制开关控制是最简单、最基础的电气控制方法之一。

它通过开关控制信号的开闭状态来控制设备的运动。

开关控制通常用于控制电路的通断、启停等简单操作。

3.2. 变频控制变频控制是一种通过改变电源频率来控制电动机转速的方法。

通过改变电源频率，可以实现电机的无级调速，从而满足不同的工作需求。

变频控制广泛应用于空调、电梯、水泵等设备。

3.3. PLC控制PLC控制是一种使用可编程逻辑控制器进行控制的方法。

PLC控制器可以根据预设的逻辑运算和输入信号来控制输出设备的动作。

电气控制电路的原理
电气控制电路是一种用来控制电气设备或系统运行的电路。

它主要由控制元件、控制电源和被控制设备组成。

控制元件是电气控制电路中的核心部分，常用的控制元件有开关、继电器、电动机驱动器等。

开关用来控制电路的通断，继电器可以将小电流控制较大电流的流动，而电动机驱动器则用来控制电动机的转速和方向。

控制电源为整个电气控制电路提供驱动力。

它可以通过直流电源或交流电源来提供电能。

在实际应用中，由于被控制设备的特点和要求不同，控制电源也会有所不同。

被控制设备是电气控制电路的终端部分，它可以是电机、灯具、加热器等。

被控制设备通过控制电路中的控制元件来实现控制和操作。

电气控制电路的原理可以简单概括为通过控制电源提供的电能，通过控制元件的控制来控制和操作被控制设备。

具体的操作方式和控制逻辑可以根据实际需求和应用场景进行设计和调整。

在实际应用中，电气控制电路常常需要考虑电路的稳定性、安全性和可靠性。

在电路设计和安装过程中，需要严格按照相关标准和规范进行操作，避免因电气控制电路设计不当而引发事故或故障。

通过电气控制电路的设计和运用，可以实现对电气设备和系统的自动化控制，提高工作效率和安全性，降低能耗和生产成本。

电气控制和PLC的原理和应用1. 电气控制的原理•电气控制是指利用电气信号来控制设备或系统的运行。

其原理主要基于以下几个方面：–电路原理：电气控制是通过电路来实现的，通常包括开关、继电器、接触器、变压器等器件的组合连接。

–信号传输：电气控制信号通过导线或电缆传输，通过合适的连接方式将不同设备、传感器或执行器连接在一起。

–逻辑控制：利用逻辑电路来处理和判断输入信号，并产生相应的输出信号，实现对设备或系统的控制。

2. PLC的原理•PLC（可编程逻辑控制器）是一种电气控制设备，其原理基于以下几个方面：–输入/输出：PLC通过输入模块接收外部信号，通过输出模块发送控制信号给设备或系统。

–中央处理器：PLC内部有一台中央处理器（CPU），负责处理输入信号、处理逻辑和控制输出信号。

–存储器：PLC内部有存储器，用于存储程序和数据，程序可以通过编程软件进行编写和修改。

–通讯接口：PLC可以通过通信接口与其他设备或系统进行数据交换和通讯。

3. 电气控制和PLC的应用•电气控制和PLC在工业自动化领域有广泛应用，下面列举了一些常见的应用场景：1.自动化生产线控制–将不同设备和工作站连接起来，通过PLC进行控制和协调，实现整条生产线的自动化运行。

–可以通过传感器来监测生产状态和产品质量，根据需要进行自动调整和控制。

2.工业机械控制–电气控制和PLC可以应用于各种工业机械设备，如机床、搬运设备、包装机器等。

–可以通过PLC实现对机器运行状态的监控和控制，包括速度、压力、温度等参数的调节。

3.智能建筑控制–电气控制和PLC可以应用于智能建筑系统，如楼宇自动化、照明控制、空调控制等。

–可以通过PLC实现对建筑设备的集中控制和监测，提高能源利用效率和系统运行稳定性。

4.环境控制系统–电气控制和PLC可以应用于环境控制系统，如污水处理、水处理、空气处理等。

–可以通过PLC实现对水泵、风机、阀门等设备的控制和调节，实现对环境参数的监测和控制。

认知电气控制单元的组成和原理
电气控制单元是一种用于控制电气设备的装置，它由多个组成部分组成，包括输入端（传感器、开关等）、输出端（执行器等）、中央处理单元（CPU）、存储单元（内存）、与外部设备通信的接口（例如通信模块）、电源等。

电气控制单元的工作原理如下：
1. 输入端：通过传感器、开关等将外部的状态信息（例如温度、光强、位置等）转换为电信号输入给控制单元。

2. 中央处理单元（CPU）：控制单元的核心部分，负责接收输入信号、执行控制算法、处理数据，以及驱动输出端。

3. 存储单元（内存）：用于临时存储输入信号、控制算法、数据等，以便CPU快速访问和处理。

4. 输出端：将CPU处理后的信号输出给执行器（例如电机、阀门等），执行相应的动作。

5. 接口：负责与外部设备（例如计算机、HMI人机界面等）进行通信，实现对控制单元的监控和配置等操作。

6. 电源：为控制单元提供电能供给，以保证其正常工作。

电气控制单元的工作原理是通过将输入信号转换为电信号，经过中央处理单元的处理，控制输出端实现对电气设备的控制。

控制单元通过输入端感知外部环境的状态，通过与存储单元和CPU的协作，根据预设的控制算法进行判断和决策，并将结果通过输出端输出给相应的执行器，以实现对电气设备的控制。

整个过程需要依赖于控制单元内部的电路和芯片等技术来实现信号的传输、处理和转换。

电气自动化控制系统引言概述电气自动化控制系统是一种通过电气设备和自动化技术实现对生产过程、设备或者机器的控制和监测的系统。

它在工业生产中起着至关重要的作用，能够提高生产效率、降低成本、提高产品质量等。

本文将从控制系统的基本原理、组成部份、应用领域、优势和发展趋势等方面进行详细介绍。

一、控制系统的基本原理1.1 反馈控制原理反馈控制原理是电气自动化控制系统的核心原理，通过不断地检测被控对象的状态并将其与设定值进行比较，从而调节控制器的输出信号，使被控对象的状态逐渐接近设定值。

1.2 控制器的作用控制器是控制系统中的关键组成部份，它接收传感器反馈的信息，计算误差并输出控制信号，控制被控对象的运行状态。

常见的控制器有PID控制器、PLC控制器等。

1.3 控制系统的闭环和开环闭环控制系统通过反馈控制原理实现对被控对象的精确控制，而开环控制系统则是根据预先设定的参数直接输出控制信号，无法根据实际情况进行调节。

二、电气自动化控制系统的组成部份2.1 传感器传感器是控制系统中用于检测被控对象状态的设备，能够将物理量转换为电信号，并传输给控制器进行处理。

2.2 执行器执行器是控制系统中用于执行控制信号的设备，能够根据控制器的指令实现对被控对象的控制。

2.3 通信网络通信网络是控制系统中用于传输数据和指令的基础设施，能够实现控制系统内各组件之间的信息交换和协调。

三、电气自动化控制系统的应用领域3.1 工业自动化电气自动化控制系统在工业生产中得到广泛应用，能够实现对生产线的自动化控制、设备的远程监测和维护等功能。

3.2 智能家居电气自动化控制系统在智能家居领域也有着重要应用，能够实现对家居设备的远程控制、节能管理等功能。

3.3 交通运输电气自动化控制系统在交通运输领域也有广泛应用，能够实现对交通信号灯、地铁系统等的自动化控制和监测。

四、电气自动化控制系统的优势4.1 提高生产效率电气自动化控制系统能够实现对生产过程的自动化控制，提高生产效率，降低生产成本。

电气控制系统的组成和工作原理嗨，朋友！今天咱们来唠唠电气控制系统这个超有趣的东西。

先说说电气控制系统的组成吧。

它就像一个超级团队，每个成员都有自己独特的本事呢。

电源那可是这个团队的能量源泉，就像我们吃饭补充能量一样。

没有电源，整个系统就像没油的汽车，根本跑不动。

电源的种类可多啦，有直流电源，就像那种稳稳当当给电的老实人；还有交流电源，就像活力四射、时高时低有节奏变化的小精灵。

接下来是控制器件。

这就好比是团队里的指挥官，告诉大家该怎么做。

像继电器就是个很常见的控制器件，它就像个小开关，但是很聪明哦。

当满足一定条件的时候，它就会果断地把电路接通或者断开，就像一个小卫士在坚守岗位，该放行的时候放行，该阻拦的时候阻拦。

还有接触器，这家伙力气比较大，能够控制大电流电路的通断，是电气控制系统里的大力士呢。

传感器也是这个团队里不可或缺的成员。

它就像我们的小耳目，时刻感知着周围的情况。

比如说温度传感器，它能敏锐地察觉到温度的变化，就像我们能感受到冷热一样。

当温度过高或者过低的时候，它就会赶紧把这个消息告诉其他成员，然后整个系统就可以根据这个信息做出反应啦。

还有压力传感器，在一些设备里，如果压力不正常，它就会发出信号，就像在喊“压力不对啦，大家快调整呀”。

执行器件则是真正干活的小伙伴。

电动机就是个典型的执行器件，它接到命令后就开始转动，带动各种机械装置工作。

就像一个勤劳的小蜜蜂，嗡嗡嗡地转个不停，让机器动起来，生产出各种各样的产品。

还有电磁铁，它在通电的时候会产生磁性，就像突然有了魔力一样，可以吸住东西或者做一些很神奇的动作呢。

再聊聊电气控制系统的工作原理吧。

简单来说，就是一个信息传递和处理的过程。

就像我们在玩一个传声筒游戏一样。

传感器先感知到外界的信息，比如温度传感器感受到温度过高了，它就会把这个“温度过高”的消息转化成电信号。

这个电信号就像一个小纸条，传给控制器件。

控制器件收到这个信号后，就像看到纸条上的字一样，然后开始思考该怎么做。

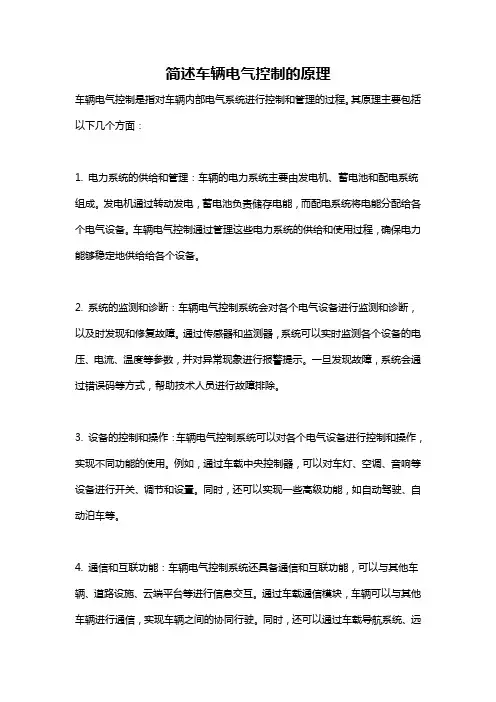

简述车辆电气控制的原理
车辆电气控制是指对车辆内部电气系统进行控制和管理的过程。

其原理主要包括以下几个方面：
1. 电力系统的供给和管理：车辆的电力系统主要由发电机、蓄电池和配电系统组成。

发电机通过转动发电，蓄电池负责储存电能，而配电系统将电能分配给各个电气设备。

车辆电气控制通过管理这些电力系统的供给和使用过程，确保电力能够稳定地供给给各个设备。

2. 系统的监测和诊断：车辆电气控制系统会对各个电气设备进行监测和诊断，以及时发现和修复故障。

通过传感器和监测器，系统可以实时监测各个设备的电压、电流、温度等参数，并对异常现象进行报警提示。

一旦发现故障，系统会通过错误码等方式，帮助技术人员进行故障排除。

3. 设备的控制和操作：车辆电气控制系统可以对各个电气设备进行控制和操作，实现不同功能的使用。

例如，通过车载中央控制器，可以对车灯、空调、音响等设备进行开关、调节和设置。

同时，还可以实现一些高级功能，如自动驾驶、自动泊车等。

4. 通信和互联功能：车辆电气控制系统还具备通信和互联功能，可以与其他车辆、道路设施、云端平台等进行信息交互。

通过车载通信模块，车辆可以与其他车辆进行通信，实现车辆之间的协同行驶。

同时，还可以通过车载导航系统、远
程控制等功能，联接云端平台，实现人车互联。

总之，车辆电气控制的原理主要包括电力系统的供给和管理、系统的监测和诊断、设备的控制和操作、通信和互联功能等方面，通过对车辆内部电气系统的控制和管理，实现车辆各项功能的使用和优化。

电气设备的控制原理电气设备的控制原理是指对电气设备进行控制的基本原理和方法。

电气设备控制的目的是根据需要实现对设备的启动、停止、调节、保护、监控等功能。

在电气设备控制中，主要包括电气信号的采集、处理、传输以及执行器的驱动等环节。

下面将详细介绍电气设备的控制原理。

一、电气信号的采集电气信号的采集是电气设备控制的第一步，它是指从被控制对象中获取信号的过程。

常见的电气信号有模拟信号和数字信号两种。

1. 模拟信号的采集：模拟信号是连续变化的信号，通常通过传感器将被控制对象的物理量转换为电压信号，如温度传感器将温度转换为电压信号。

此外，还可以通过模拟量电传导器、测量仪表等设备进行模拟信号的采集。

2. 数字信号的采集：数字信号是离散的信号，通常通过开关量传感器将被控制对象的状态信息转换为数字信号，如接近开关、限位开关等。

此外，数字量传感器、编码器等设备也可以进行数字信号的采集。

二、电气信号的处理电气信号的处理是将采集到的信号进行处理和转换，使其符合控制系统的要求。

主要包括信号的放大、滤波、调理、精确度提高等处理过程。

1. 信号的放大：将采集到的模拟信号放大到控制系统所需要的输入范围，以便后续的处理和判断。

2. 信号的滤波：通过滤波器去除模拟信号中的杂波和噪声，确保信号的稳定性和精确度。

3. 信号的调理：根据控制系统的要求，对信号进行线性化、标定、校正等处理，使其符合控制系统的控制规律。

4. 信号的精确度提高：对采集到的信号进行采样和量化，以提高信号的精确度和稳定性，保证控制系统的准确性和可靠性。

三、电气信号的传输电气信号的传输是将处理后的信号传递给控制系统的执行部分，通常使用电缆、光纤等物理媒介传输信号。

1. 信号的电缆传输：通常通过多芯电缆将信号传输到控制系统的输入设备中，如PLC、DCS等。

2. 信号的无线传输：可以通过无线通信技术，如蓝牙、Wi-Fi、ZigBee等进行信号的传输，适用于信号传输距离较远或有障碍物的情况。

电气控制的原理与应用前言电气控制是现代工业中最常见的一种控制方式，它利用电气信号和电磁原理来实现对设备和系统的精确控制。

本文将从电气控制的基本原理开始，介绍电气控制的应用场景和常见的控制原理。

一、电气控制的基本原理1.电气控制的定义：电气控制是利用电气信号和电磁原理控制设备和系统运行的一种方法。

它可以实现对电动机、灯光、传动装置等的启停、调速和方向控制，并能实现复杂的自动化控制功能。

2.电气控制的基本元件：电气控制包括电源、开关、传感器、继电器、接触器、电动机等基本元件。

其中，电源提供电力，开关用于手动或自动控制电路的开关，传感器用于感知环境参数并将其转化为电信号，继电器和接触器用于控制高功率电路，而电动机则是电气控制的执行组件。

3.电气控制的工作原理：电气控制是基于电流和电压的变化来实现。

通过控制电路中的电流和电压，可以控制电流大小、方向和频率，从而实现对电动机等设备的控制。

二、电气控制的应用场景电气控制广泛应用于工业生产、交通运输、建筑等领域。

下面列举几个常见的应用场景：1.工业生产：在工业生产中，电气控制常用于控制生产线上的设备运行。

例如，通过控制开关和继电器，可以实现对自动装配线上的机器人、输送带等设备的启停和调速控制。

2.交通运输：在交通运输中，电气控制被广泛应用于交通信号灯、电梯、扶梯等设备的控制。

例如，通过控制信号灯的电路，可以实现交通信号的红绿灯控制；通过控制电梯的电路，可以实现电梯的上下行和门的开关控制。

3.建筑：在建筑领域，电气控制常用于楼宇自动化系统的控制。

例如，通过控制中央空调的电路，可以实现楼宇温度的自动调节；通过控制照明系统的电路，可以实现灯光的调光和定时控制。

三、常见的电气控制原理1.开关控制原理：开关控制是最基本的电气控制方法之一。

它通过控制开关的闭合和断开状态，来实现设备的启停控制。

在电路中，通常使用继电器或接触器来实现开关的远程控制。

2.变频控制原理：变频控制是一种通过改变电压频率来控制电动机转速的方法。

空压机的电气控制系统空压机是一种常用的工业设备，广泛应用于制造业、建筑业以及能源领域等。

其中，电气控制系统是空压机正常运行的重要组成部分。

本文将从空压机电气控制系统的基本原理、主要组件及其功能以及常见故障与解决方法等方面进行论述。

一、基本原理空压机的电气控制系统的基本原理是通过控制电气信号来控制空压机的启动、运行、停止以及压力调节等工作状态。

电气信号在控制系统中传递，通过各个组件的转换和响应，最终实现对空压机的控制和管理。

二、主要组件及其功能1. 电气控制柜：电气控制柜是空压机电气控制系统的核心部分，它包含了各种控制元件、接线端子、保护设备等。

通过控制柜，可以对空压机进行全面的电气控制。

2. 开关和按钮：开关和按钮用于手动控制空压机的启动、停止等操作。

通过打开或关闭开关，人工干预空压机的工作状态。

3. 传感器：传感器是感知和测量空压机各种工作参数的装置。

例如压力传感器用于测量空压机的出口压力，温度传感器用于测量空压机的工作温度等。

4. 电磁阀：电磁阀是电气信号控制的开关元件，用于控制气体的流动。

通过电磁阀的开合，可以控制空压机的启停以及气体的进出等。

5. 自动控制器：自动控制器是空压机电气控制系统中的重要组件，它可以实现自动调节和控制空压机的工作状态。

例如，当压力低于设定值时，自动控制器会发送信号，启动空压机进行压缩。

6. 保护装置：保护装置用于对空压机的电气和机械部分进行保护。

例如过载保护器可以在电流过大时切断电源，保护电动机不受损害。

三、常见故障及解决方法1. 启动困难：可能是由于电源故障、开关接触不良或电动机故障等原因导致。

解决方法是检查电源供应是否正常，检查开关是否接触良好，并检查电动机是否损坏。

2. 压力不稳定：可能是由于电气控制系统中的传感器或自动控制器故障导致。

解决方法是检查传感器、自动控制器和相关线路的连接是否正常，并进行调整或更换。

3. 电气线路故障：可能是由于电气线路接触不良、短路或断路等原因导致。

电气控制柜工作原理
电气控制柜是由电气设备、配电设备、控制系统以及电气元器件组成的一个综合性设备。

它的工作原理主要包括以下几个方面：
1. 供电原理：电气控制柜通过外部电源供电，通常是交流电源或直流电源。

电源将电能输入到控制柜内部，为控制柜的各种设备和系统提供所需的电能。

供电时需要注意电压、电流等参数的匹配及安全措施的落实，以确保供电的稳定性和安全性。

2. 电气设备工作原理：电气控制柜内的各种电气设备如电动机、接触器、继电器等都有各自的工作原理。

例如，电动机通过电源供电，将电能转化为机械能，实现机械设备的运转。

接触器和继电器通过控制电路的通断来控制电气设备的启停，实现对设备的远程控制。

3. 配电系统工作原理：电气控制柜中的配电系统主要负责将供电电能分配到各个电气设备和系统中。

配电系统采用开关、断路器、保险丝等元器件来实现电能的分配和保护。

根据不同的控制需求，可以设置不同的开关、断路器等设备，以满足工业设备对电力的要求。

4. 控制系统工作原理：电气控制柜的控制系统通常采用PLC （可编程逻辑控制器）或DCS（分布式控制系统）等来实现
对电气设备和生产过程的自动化控制。

控制系统接收来自传感器、测量仪表等的信号，并根据设定的控制逻辑进行计算和判断，再通过输出接口控制相应的执行器，实现对设备和过程的
自动控制。

综上所述，电气控制柜的工作原理主要包括供电原理、电气设备工作原理、配电系统工作原理和控制系统工作原理。

通过这些原理的相互配合和协调，电气控制柜可以实现对电气设备和生产过程的有效控制和保护。

电气控制线路中的基本控制原理论述摘要：本文首先讲述了电气控制线路图的绘制原则，然后分别介绍了电气控制的基本线路、异步电动机的启动、正反转控制与异步电动机的制动控制等问题，最后通过实例进行了电气控制线路的分析。

关键词：电气；控制线路；控制原理；注意问题中图分类号：f407.6 文献标识码：a文章编号：一、电气控制线路图的绘制原则电气控制线路的表示方法有电气原理图、安装接线图和电气布置图三种。

电气控制线路图是工程技术的通用语言，它将各电气元件的连接用图形来表达，各种电气元件用不同的图形符号表示，并用不同的文字符号来说明其所代表电气元件的名称、用途、主要特征及编号等。

1. 电气控制线路常用的图形、文字符号在电气控制线路中，各种电器元件的图形、文字符号必须符合国家的标准。

国家标准局参照国际电工委员会 (1ec) 颁布的有关文件，制定了我国电气设备有关国家标准，采用新的图形和文字符号及回路标号。

2. 电气控制线路的绘制原则电气原理图是根据工作原理而绘制的，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。

在各种生产机械的电气控制中，无论在设计部门，还是在生产现场，都得到广泛的应用。

二、电气控制的基本线路1. 互锁控制和顺序控制互锁控制是生产机械或自动生产线不同的运动部件之间相互联系又相互制约的，又称联锁控制。

互锁可以起到顺序控制的作用，称为顺序联锁控制。

例如，磨床上要求先启动润滑油泵，然后才能启动主轴电动机；龙门刨床在工作台移动前，导轨润滑油泵要先启动；铣床的主轴旋转后，工作台方可移动等都是按顺序联锁控制（可去掉）。

顺序联锁控制的原则如下：（1）要求甲接触器动作后，乙接触器方能工作，则需将甲接触器的常开触点串联在乙接触器的线圈电路中。

（2）要求甲接触器动作后，乙接触器不能工作，则需将甲接触器的常闭触点串联在乙接触器的线圈电路中。

2. 多地点控制有些电气设备，如大型机床、起重运输机等，为了操作方便，常要求能在多个地点对同一台电动机进行控制，这种控制方法叫做多地点控制。

控制电气的工作原理
电气控制是指通过电气信号控制不同设备或系统的工作。

其工作原理基于以下几个方面：
1. 电信号传输：电信号可以通过导线、电缆或者无线通信方式传输。

传输的电信号可以是直流电或交流电，其频率和幅度可以根据需要进行调节。

2. 电控设备：电控设备包括传感器、逻辑元件、执行器等，用于接收和处理电信号并实现相应的控制功能。

传感器用于感知各种环境参数，如温度、压力、光照等，将其转化为电信号并送往逻辑元件进行处理。

逻辑元件主要包括开关、逻辑门、计数器等，它们根据接收到的电信号进行逻辑运算或计数，并产生相应的控制信号。

执行器包括继电器、电磁阀、电动机等，它们根据控制信号的输入进行动作，实现设备的开关、调节或运行。

3. 控制逻辑：控制逻辑是指根据实际需求将各类电控设备连接起来，形成一个整体的控制系统。

通过在逻辑元件之间建立逻辑关系，如与门、或门、非门等，可以实现复杂的控制功能。

控制逻辑的设计需要考虑设备之间的相互作用和协调，确保系统的稳定性和可靠性。

4. 反馈机制：为了保证电气控制系统的稳定性，常常需要引入反馈机制。

即通过传感器对系统的工作状态进行监测，将监测到的信息反馈给逻辑元件，使其对系统进行调节。

反馈机制可以使系统对外界环境变化做出及时响应，提高系统的控制精度
和稳定性。

总之，电气控制的工作原理基于电信号传输、电控设备、控制逻辑和反馈机制的相互配合，通过适当的电信号传输、处理和执行来实现对设备或系统的控制。

电气控制原理电气控制原理是指通过电器元件或电子器件来控制电路中的电流、电压和信号等，从而实现对电机、电器等设备的控制和操作。

电气控制原理是现代工业自动化的基础，涉及到工业制造、交通运输、能源、冶金、化工、环保等各个领域。

电气控制原理包括三个主要部分：输入、处理和输出。

输入部分一般指传感器，它们可以将机械设备的运动、能量等转换为电信号输入到控制系统中。

处理部分主要由控制器、计算机等组成，它们接收输入信号，运用算法处理后产生控制信号，输出部分则是执行机构，例如电机、气缸等，它们接收控制信号，执行相应的动作。

电气控制原理的核心是控制器。

控制器是一种电子设备，能够感知输入信号并产生相应的输出信号。

常见的控制器包括计算机，PLC等。

其中，PLC是工业控制中经常使用的控制器。

它由中央处理器、内存、输入输出模块和通信模块等组成。

不同的输入输出模块可连接不同类型的传感器和执行机构，不但能控制各种机电设备，还可以进行计算、数据处理和网络通讯等操作，是工业控制中不可或缺的元件。

除了控制器以外，电气控制原理中还经常使用的元件包括继电器、触发器、伺服电机、传感器等。

继电器是一种独立的电气开关，通过控制电流来控制相应的设备。

触发器则是一种用于存储数字信息的元件，它可以在受到输入信号时记录状态，并保持该状态不变，直到收到重新设置的信号。

伺服电机则是一种高精度、高效能的电动机，可以通过外部控制器精确控制转速、方向和位置等参数。

传感器则可以将不同的物理量转换为电信号，例如温度、压力、速度等。

电气控制原理的应用非常广泛，从简单的照明控制、电机启停控制，到复杂的制造过程控制，都会用到电气控制。

在工业制造中，电气控制可以大幅提升生产效率和品质，降低能源消费和人工成本。

在交通运输中，电气控制可以提高交通流量、安全性和舒适度，同时降低交通拥堵和意外事故。

在能源和环保领域，电气控制可以实现各种能源的转换和储存，提高能源利用效率，降低污染排放。

1.三相异步电动机主要由定子和转子组成，定子和转子都有各自的铁心和绕组。

2.当三相交流电源通入三相异步电动机的定子绕组时，会产生旋转磁场。

旋转磁场的转速称为同步转速。

旋转磁场使转子顺着磁场的旋转方向，以低于旋转磁场的转速旋转。

3.任意对调三相电源中的两根，便可改变电动机的转向。

4.电动机铭牌上有电动机的型号，技术数据及接线方式等参数。

5.控制电器多采用导轨安装方式和指触防护，具有装卸便利，使用安全的特点。

6.负荷开关一般多用电源隔离作用。

7.熔断器在电器控制线路中起短路保护作用。

8.应合理选择按钮的颜色。

9.接触器主要用于控制电动机的频繁启动与停止。

10.中间继电器主要用于转换控制信号，具有触头多的特点。

11.点动控制适合于短时间的启动操作。

12.自锁控制能实现电动机的连续运行，接触器自锁触头具有“常开，并联”的特点。

13.热继电器只能用于电动机的过载保护，不能做短路保护。

14.正反转控制要用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。

接触器联锁触头具有“常闭，串联”的特点，也可采用机械联锁的正反转接触器。

15.低压断路器不仅能控制电动机的启动，同时还具有过载保护，短路保护和欠压保护等，所以低压断路器是控制里面的多面手。

16.行程开关是一种依靠机床运动部件碰撞而动作的电器，它可以实现行程控制，限位保护和安全门自停保护等作用。

17.时间继电器是实现定时控制的电器。

18.多地控制线路的接线原则是：启动按钮相互并联，停止按钮相互串联。

19.顺序控制可用主电路实现，也可用控制电路实现，从控制方便和安全可靠方面考虑，一般采用控制电路实现。

20.中，大功率电动机通常采用星三角降压启动方式，22千瓦以上功率的电动机都必须采用此方式。
