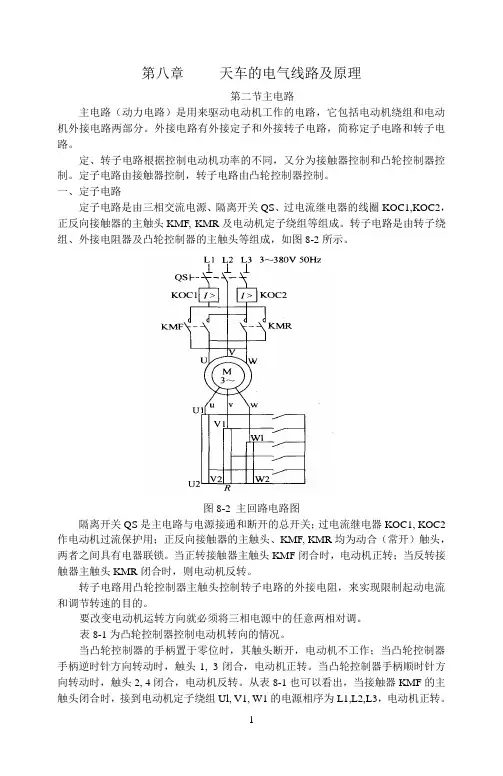

第八章天车的电气线路及原理第二节主电路主电路（动力电路）是用来驱动电动机工作的电路，它包括电动机绕组和电动机外接电路两部分。
外接电路有外接定子和外接转子电路，简称定子电路和转子电路。
定、转子电路根据控制电动机功率的不同，又分为接触器控制和凸轮控制器控制。
定子电路由接触器控制，转子电路由凸轮控制器控制。
一、定子电路定子电路是由三相交流电源、隔离开关QS、过电流继电器的线圈KOC1,KOC2，正反向接触器的主触头KMF, KMR及电动机定子绕组等组成。
转子电路是由转子绕组、外接电阻器及凸轮控制器的主触头等组成，如图8-2所示。
图8-2 主回路电路图隔离开关QS是主电路与电源接通和断开的总开关；过电流继电器KOC1, KOC2作电动机过流保护用；正反向接触器的主触头、KMF, KMR均为动合（常开）触头，两者之间具有电器联锁。
当正转接触器主触头KMF闭合时，电动机正转；当反转接触器主触头KMR闭合时，则电动机反转。
转子电路用凸轮控制器主触头控制转子电路的外接电阻，来实现限制起动电流和调节转速的目的。
要改变电动机运转方向就必须将三相电源中的任意两相对调。
表8-1为凸轮控制器控制电动机转向的情况。
当凸轮控制器的手柄置于零位时，其触头断开，电动机不工作；当凸轮控制器手柄逆时针方向转动时，触头1, 3闭合，电动机正转。
当凸轮控制器手柄顺时针方向转动时，触头2, 4闭合，电动机反转。
从表8-1也可以看出，当接触器KMF的主触头闭合时，接到电动机定子绕组Ul, V1, W1的电源相序为L1,L2,L3，电动机正转。
当接触器KMR的主触头闭合时，电动机定子绕组U1, V1, Wl的电源相序为I3, L2, Ll，电动机反转。
表8-1凸轮控制器控制电动机转向的情况二、转子电路转子电路是指通过凸轮控制器主触头的分合来改变转子电路外接电阻的大小而实现限制起动电流及调速的电路。
如图8-2所示，转子电路的外接电阻是由三相电阻器组成的，三相电阻的出线端U2, V2, W2连接在一起，另外三个出线端U1, vi , Wl用三根导线经电刷一集电环分别与转子绕组u、v, w相连接。
