天车电气图纸及常见故障
培训目的：熟悉天车图纸及常见故障
一、天车图纸见附件
二、天车常见故障
1、安全门未关好，或限位行程开关松动，天车不能启动。

2、集电器脱轨，天车不能运行，集电器磨损，天车接触不良，运
行不稳定。

3、小车没有快档，预限光栅与反光板没有对正。

小车距离终点很远，便没有快档，或小车快要撞到终点，还没有
减速，预限光栅位置设定不合理。

确定光栅正常，设定预限位置。

4、 主钩不能上升，称重显器显示超重，称重显器在驾驶室。

5、
主钩不能上升，变频器报接地故障，用万用表量电机、变频器、
电缆均正常，最后用摇表量，发现电机绕组有接地的。

6、主钩或副钩上升、下降的限位、预限位不起作用。

查凸轮限位。

抱闸是不是都打开。

8、门限位、防撞限位、预限位损坏，可强制继电器使其临时工作。

9、小车撞到了防撞限位，却仍没有停，限位被短接或强制。

限位
接线脱落，两根线连在了一起。

10、主钩或副钩电抱闸打开，但钩不能升降，限位没有检测到信号。

10、遥控能操作驾驶室不能操作，或者驾驶室能操作遥控不能操
作，原因是驾驶室操作选择开关选择不正常。

11、出现故障，应查看变频器有无报警。

或者根据图纸查看PLC的
I/O点信号是否正常。

天车的PLC控制系统题目天车的PLC控制系统摘要目前工程中使用的各种起重机械很多，其中桥架型起重机是使用最广泛的一种起重机械。

习惯上叫做“天车”或“行车”。

天车的大车、小车、吊钩可联合运行也可独立运行。

它具有构造简单、操作方便、易于维修、起重量大和不占地面作业面积等特点，是各类企业不可缺少的起重设备。

但传统的起重机械大多工作在恶劣的环境中，其操作的安全度、工作的稳定性、工作效率、占有的劳动力等方面的问题都随着社会技术的进步而凸显出来。

天车系统控制朝着控制器(PLC)和计算机更加自动化的方向发展。

用此取代传统的人工操作，可使其工作精度、工作效率、工作可靠性有显著的提高。

本文先介绍天车的基本结构及原理，在此基础上实现PLC 控制的可能，并结合实践证实用PLC控制天车控制系统的可行性。

关键词: 天车; PLC控制;减速器;目录1 绪论 ..................................................................... ................................ 1 1.1天车的基本知识 ..................................................................... .. (1)1.1.1天车的种类及型号 ..................................................................... .................................... 1 1.1.2 天车的主要技术参数 ..................................................................... ............................... 2 .2天车主要部分的结构 ..................................................................... .................................... 5 11.2.1天车的桥架结构 ..................................................................... ........................................ 5 1.2.2天车的大车运行机构 ..................................................................... ................................ 6 1.2.3小车的运行机构 ..................................................................... ........................................ 6 1.2.4起升机构 ..................................................................... .................................................... 6 1.3天车主要零部件的简介 ..................................................................... ................................ 8 1.3.1 吊钩 ..................................................................... ........................................................... 8 1.3.2滑轮与滑轮组 ..................................................................... ............................................ 8 1.3.3钢丝绳 ..................................................................... ........................................................ 8 1.3.4 卷筒 ................................................................................................................................ 8 1.3.5 减速器与联轴器 ..................................................................... ....................................... 9 1.3.6 制动器 ..................................................................... ....................................................... 9 1.3.7 车轮与轨道 ..................................................................... .. (9)2 天车的电气设备 ..................................................................... .. (11)2.1 电动机 ..................................................................... ......................................................... 11 2.1.1 电动机的特性 ..................................................................... ......................................... 11 2.1.2 电动机的各种工作状态 ..................................................................... ......................... 12 2.1.3 天车上用电动机的基本要求...................................................................... ................. 13 2.2 控制器 ..................................................................... ......................................................... 13 2.2.1 控制器的分类 ..................................................................... ......................................... 13 2.2.2 凸轮控制器 ..................................................................... ............................................. 13 2.3 电阻器 ..................................................................... ......................................................... 16 2.3.1电阻器的分类 ..................................................................... .......................................... 16 2.4 继电器 ..................................................................... ......................................................... 17 2.4.1 继电器的分类 ..................................................................... ......................................... 17 2.5接触器 ..................................................................... .......................................................... 18 2.5.1接触器的结构 ..................................................................... (18)中国矿业大学成人教育学院毕业设计(论文)2.6 保护箱 ..................................................................... . (19)2.6.1保护箱中各元器件的作用 ..................................................................... .. (19)2.7 制动电磁铁 ..................................................................... .. (19)2.7.1 制动电磁铁的分类 ..................................................................... .................................. 19 3 天车的电气线路及原理 ..................................................................... . (20)3.1 主电路 ..................................................................... . (20)3.1.1定子电路 ..................................................................... (20)3.1.2转子电路 ..................................................................... (21)3.2 控制电路 ..................................................................... (21)3.3保护箱的主电路及控制电路 ..................................................................... .. (23)3.4 照明信号电路 ..................................................................... . (25)3.4.1照明信号电路的作用 ..................................................................... . (25)3.4.2天车照明电路的工作原理 ..................................................................... ....................... 25 4 天车的自动控制...................................................................... (27)4.1天车的PLC控制程序 ..................................................................... .. (27)4.2 PLC控制天车比普通天车优越性4.3可编程控制器的内部寄存器及I/O配置 ..................................................................... ... 27 5 结论致谢参考文献?中国矿业大学成人教育学院毕业设计(论文)1绪论1.1天车的基本知识在工业生产中广泛使用各种起重机械，对物料作起重、运输、装卸和安装等作业，以减轻工人的体力劳动，提高劳动生产率。

20/5t桥式主要部分电气工作原理20/5t 桥式起重机经常移动的。

因此要采用移动的电源线供电，一般采用软电缆供电，软电缆可随大、小车的滑触线通过生产车间中常用的20／5t桥式起重机，它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备，俗称吊车、行车或天车。

起重设备按结构分，有桥式、塔式、门式、旋转式和缆索式等多种，不同结构的起重设备分别应用于不同的场合。

生产车间内使用的是桥式起重机，常见的有5t、10t单钩和15／3t、20／5t双钩等。

下面以20／5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。

20/5t桥式起重机主要由主钩（20t）、副钩（5t）、大车和小车等四部分组成。

如图10-17所示是20/5t桥式起重机的外形结构图。

1-驾驶室2-辅助滑线架3-交流磁力控制器4-电阻箱5-起重小车6-大车拖动电动7-端梁8-主滑线9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成，其主要运动形式分析如下：大车的轨道设在沿车间两侧的柱子上，大车可在轨道上沿车间纵向移动；大车上有小轨道，供小车横向移动；主钩和副钩都安装在小车上。

交流起重机的电源为380V。

由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上，三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。

提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线（俗称拖令线）来供给的；转子电阻也是通过辅助滑触线与电动机连接的。

滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。

10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。

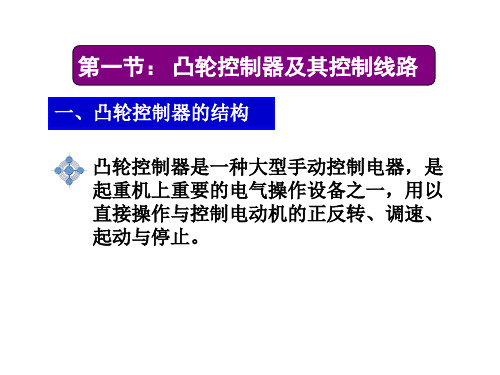

大车由两台规格相同的电动机M1和M2拖动，用一台凸轮控制器Q1控制，电动机的定子绕组并联在同一电源上；YA1和YA2为交流电磁制动器，行程开关SQ R和SQ L作为大车前后两个方向的终端保护。

小车移动机构由一台电动机M3拖动，用一台凸轮控制器Q2控制，YA3为交流电磁制动器，行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
