贴片电容的选择识别:电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。

他们分别使用的允许偏差是+-5% +-10% +-20%。

标准化，系列化在现代电容器的生产中具有不可忽视的意义。

电容的频率特性：随着频率的上升，一般电容器的电容量呈现下降的规律。

电容的额定电压：在最低环境温度和额定环境温度下可连续加在电容器的最高直流或交流电压有效值.电容器的击穿电压：电容器正常漏导的稳定状态被破坏的电压。

电容器的试验电压:该电压用于测试判断那些因缺陷击穿强度明显下降的产品。

电容的型号命名方法：（依据ＧＢ２４７０－８1）
第一部分：用字母表示产品的名称C
第二部分：用字母表示产品的介质材料：
A 钽电解
B 聚丙乙烯等非极性薄膜
C 高频陶瓷
D 铝电解
E 其他材料电解G 合金电
解H 纸膜复合I 玻璃铀J 金属化纸介L 聚酯等极性有机薄膜N 铌电解O 玻璃膜Q
漆膜S,T 低频陶瓷V,X云母纸Y 云母Z 纸
注：用B 表示除聚苯乙烯外其他电容时，在B 后再加一字母以分别具体材料。

用L表示聚酯以外其他薄膜电容时，方法通上。

电容器的绝缘电阻：直流电压加在电容上，并产生漏导电流，两者之比称为绝缘电阻. 当电容较小时，主要取决于电容的表面状态，容量〉0.1uf 时，主要取决于介质的性能。

电容的识别方法详解电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。

贴片电阻阻值如何读
贴片电阻器标识方法常规有两种型式：
第一种为数字法标识：
其阻值识别方式较为直观；通常采用标识方式分为普通型和精密型两种，具体如下：
1、采用3位数字表示：第1位和第2位为有效值，第3位为倍数，即0的个数；如：103表示阻值为10×103＝10000Ω＝10KΩ通常此种表达方式为普通型电阻，阻值误差常规为10%或5%. 3ohm
用3R0表示，就是说“R”表示点“.”的意思。

2、采用4位数字表示：第1位、第2位及第3位为有效值，第4位为倍数，即0的个数；如：1003表示阻值为100×103＝100000Ω＝100KΩ通常此种表达方式为精密型电阻，阻值误差常规为1%
第二种为E96标识方法：其阻值识别较为困难，通常以数字代码表示，适用于0603以下小体积电阻器的标识，其阻值误差常规为1%；其具体代码识别如下：
怎样区分贴片的电阻（Resistance）与电容（Capacitance），
贴片电阻和贴片电容通过观察外观颜色及形状，一般都能区分开来。

1 电阻无一例外表面都是黑色的。

底面为白色。

由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，另外一个区分之处就是贴片电阻都印了阻值在顶部，如103、472、682之类的数字。

2 贴片电容一般无任何标识，几乎都为灰色或棕色，有部分为黄色，如钽质电容。

没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

最后一点区别就是电容一般比较厚，而电阻比较扁平。

贴片电阻、电容识别方法1．贴片电阻的识别贴片电阻标识方法贴片电阻的识别贴片元件具有体积孝重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。

贴片元件按其形状可分为矩形、圆柱形和异形三类。

按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。

贴片元件与一般元器件的标称方法有所不同。

下面主要谈谈片状电阻器的阻值标称法。

片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全一样。

1．数字索位标称法(一般矩形片状电阻采用这种标称法)数字索位标称法就是在电阻体上用三位数字来标明其阻值。

它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。

例如：“472'’表示“4700Ω”；“151”表示“1500”。

如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。

例如：“2R4"表示“2．4Ω”；“R15”表示“0．15Ω”。

2．色环标称法(一般圆柱形固定电阻器采用这种标称法)贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。

第一环和第二环是有效数字，第三环是倍率(色环代码如表1)。

例如：“棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68k Ω”误差±10%。

3．E96数字代码与事母混合标称法数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。

它的第三位是用字母代码表示的倍率(如表3)。

例如：“51D”表示“332x10 3；332kΩ”；“249Y”表示“249x10 -2 ; 2．49Ω”。

“棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。

3．E96数字代码与事母混合标称法数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。

我知道，白色为100PF以内，棕色为100PF——1000PF，褐色为1000PF以上。

数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。

常见于贴片电阻或进口器件上。

在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n 的“n”（即前面两位数后加“0”的个数）,单位为Ω。

例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。

需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。

标志为0或000的电阻器，实际是跳线，阻值为0Ω。

一些精密贴片电阻器也有用四位数字表示法，如1005表示10M等。

贴片电容的材质规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

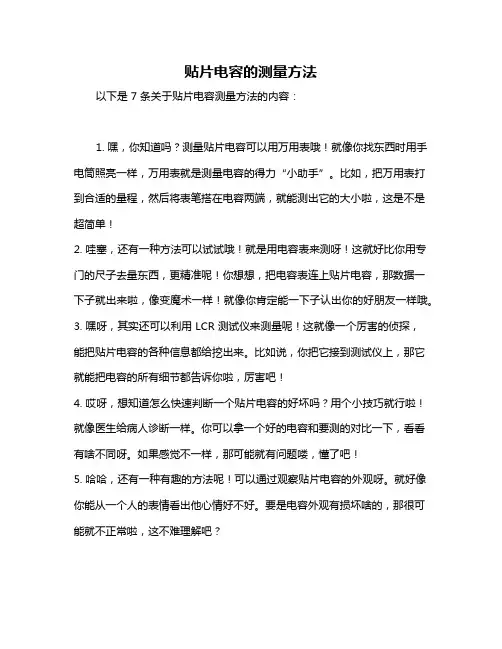

贴片电容的测量方法以下是 7 条关于贴片电容测量方法的内容：1. 嘿，你知道吗？测量贴片电容可以用万用表哦！就像你找东西时用手电筒照亮一样，万用表就是测量电容的得力“小助手”。
