认识贴片电容认识贴片电容电容的容量单位为:法(F)、微法(uf),皮法(pf)。
一般我们不用法做单位,因为它太大了。
各单位之间的换算关系为:1F=106uf 1uf=106pf1F=103mf=106uf=109nf=1012pf在使用中,还经常见到单位:nf。
1uf=1000nf 1nf=1000pf电容的容量标识的几种方法:如果标值104,容量就是:10X10000pf=0.1uf。
如果标值473,即为47X1000pf=0.047uf。
(后面的4、3,都表示10的多少次方)。
又如:332=33X100pf=3300pf。
一、电容的贴片式有何好处?节省空间,便于高集成电路设计可靠性、精度变高了,抗干扰能力增强更加安全,无脚刺二、贴片电容的作用是什么?其作用主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰,从而让各个芯片模块能够不受干扰的正常工作。
在高频电子振荡线路中,贴片式电容与晶体振荡器等元件一起组成振荡电路,给各种电路提供所需的时钟频率。
贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性,容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。
陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“贴片电容”),但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。
它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比,其表面均有电容容量和耐压标识,其表面颜色通常有黄色和黑色两种。
譬如100-16即表示容量100μF,耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量,其多见于显卡上,容量在300μF~1500μF之间,其主要是满足电流低频的滤波和稳压作用。
三、直插电容与贴片电容的区别无论是插件还是贴片式的安装工艺,电容本身都是直立于PCB的,根本的区别方式是贴片工艺安装的电容,有黑色的橡胶底座。
贴片电容常识- 贴片电容的分类和尺寸电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D 四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容英贴片电容全称:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。
英文全称:Multi-layerceramiccapacitors。
英文缩写:MLCC。
目录一、基本概述二、尺寸三、命名四、分类五、MLCC电容品牌与选型六、作用七、内部结构八、封装一、基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法。
二、尺寸贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02英寸,其他类同型号尺寸(mm)三、命名1、贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。
如下华新科(WALSIN)系列的贴片电容的命名:原厂命名料号:0805N102J500CT0805:是指该贴片电容的尺寸套小,是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸;N:是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容;102:是指电容容量,前面两位是有效数字、后面的2 表示有多少个零102=10×102也就是= 1000PF ;J:是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的;500:是要求电容承受的耐压为50V 同样500前面两位是有效数字,后面是指有多少个零;C:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡 T:是指包装方式;T:表示7"盘装编带包装;2、贴片电容的颜色,常规见得多的就是比纸板箱浅一点的黄和青灰色,这在具体的生产过程中会有产生不同差异,贴片电容上面没有印字,这是和他的制作工艺有关(贴片电容是经过高温烧结面成,所以没办法在它的表面印字),而贴片电阻是丝印而成(可以印刷标记)。
贴片电容识别简介贴片电容,也称为贴片电容器,是一种常见的电子元件,被广泛用于电路板和电子设备中。
贴片电容具有体积小,封装方便,性能稳定等特点。
因此,对于电子维修和制造行业的从业人员来说,学会准确识别贴片电容是至关重要的。
本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。
希望能够帮助读者更加熟悉和了解贴片电容。
贴片电容的外观贴片电容通常采用矩形外观,尺寸小,颜色常见为黑色或白色。
常见的封装方式有0603、0805、1206等。
贴片电容的标记贴片电容的上表面通常会印有特定的标记,用于表示其电容值和电压等信息。
下面是常见的贴片电容标记示例:•104:表示电容值为100000pF,即0.1uF。
•105:表示电容值为1000000pF,即1uF。
•474:表示电容值为47000000pF,即47uF。
•225:表示电容值为2000000pF,即2.2uF。
需要注意的是,这些标记值是以皮法(pF)为单位的。
除了电容值,贴片电容上还可能会印有电压等级、精度等信息。
贴片电容的识别方法要准确识别贴片电容,可以采用以下步骤:1.观察外观:贴片电容具有典型的矩形外观,颜色一般为黑色或白色。
根据尺寸可以初步判断封装类型。
2.查看标记:注意贴片电容上的标记,将标记的数字进行转换,根据上面提到的标记示例来判断电容值和单位。
同时,注意标记上是否还有其他的信息,如电压等级和精度。
3.测试电容值:如果无法准确识别电容值,可以借助电容表或万用表来测试电容值。
将正负极分别接触到电容的两个引脚上,读取电容的值,并进行单位换算,以确认电容的数值。
常见的贴片电容规格以下是一些常见的贴片电容规格:1.0603:尺寸为0.06英寸 × 0.03英寸,体积小,适用于小型电子设备。
2.0805:尺寸为0.08英寸 × 0.05英寸,广泛应用于电子设备中。
3.1206:尺寸为0.12英寸 × 0.06英寸,适用于需要较高电容值的应用。
贴片电容技术指标摘要:1.贴片电容的概念和结构2.贴片电容的主要技术指标3.贴片电容的测量方法4.贴片电容的技术优势5.结论正文:贴片电容技术指标贴片电容,又称多层(积层,叠层)片式陶瓷电容器(multilayer,ceramic,capacitor,,mlcc),是一种常见的电子元件,广泛应用于电子产品中用于存储和释放电荷。
为了确保电子设备的正常运行,我们需要了解贴片电容的技术指标、测量方法和技术优势。
一、贴片电容的概念和结构贴片电容是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合而成,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体。
二、贴片电容的主要技术指标贴片电容的主要技术指标包括容量与误差、尺寸等。
其中,容量与误差是指标称电容和实际电容之间的最大偏差范围。
贴片电容的精度等级常用英文字母表示,如d 级,0.5%;f 级,1%;g 级,2%;j 级,5%;k 级,10%;m 级,20%。
尺寸贴片电容通常用英寸单位或毫米单位表示。
三、贴片电容的测量方法为了确保贴片电容的质量,我们需要对其进行测量。
常见的贴片电容测量方法包括电容计测量和电桥测量。
电容计可以直接测量贴片电容的电容值,将电容计的两个探针连接到贴片电容的两个引脚上,电容计会显示出电容值。
如果显示的值接近贴片电容的标称值,说明贴片电容工作正常。
电桥测量则是一种常用的测量电阻、电容和电感的仪器,通过调节电桥的平衡,可以测量贴片电容的电容值。
四、贴片电容的技术优势贴片电容的技术优势主要体现在其高精度技术上,这种技术可以增加静电容量。
与片式电阻器不同,电阻器只需要与可以阻断电压流动的材料组合即可形成产品。
而贴片电容需要使用高精度技术来增加静电容量,这使得它在电子设备中具有更高的稳定性和可靠性。
此外,贴片电容的日常质量管理严格,相应检测仪器可以最大限度地减少不良产品的流出。
五、结论贴片电容作为电子产品中常见的元件之一,具有重要的技术指标和测量方法。
作业指导书:贴片电容一、引言贴片电容是一种常见的电子元件,广泛应用于电子设备和电路中。
贴片电容具有体积小、容量大、精度高、频率特性好等优点,因此在现代电子技术领域得到了广泛的应用。
本作业指导书旨在帮助同学们理解和掌握贴片电容的基本知识,包括贴片电容的定义、分类、特性、安装及常见问题的解决方法等内容。
希望同学们通过学习,能够正确选择、使用和维护贴片电容,提高电子实验和项目的成功率与效果。
二、贴片电容的定义贴片电容是一种表面安装技术(Surface Mount Technology,SMT)的电子元件,因其外形形状酷似贴片而得名。
它由两个导电板之间夹着一层绝缘材料组成。
贴片电容通常采用陶瓷材料,也有部分使用聚合物电介质。
三、贴片电容的分类1. 依据电介质材料:贴片电容可分为陶瓷电容、聚合物电容、铝电解电容等。
陶瓷电容具有体积小、频率响应好等特点,常用于高频电路和射频电路中。
聚合物电容具有体积小、散热好等特点,常用于高性能电路和计算机设备中。
铝电解电容具有容量大、稳定性好等特点,常用于电源、电机驱动等大功率电路中。
2. 依据容量值大小:贴片电容可分为常规容量电容、高容量电容、超高容量电容等。
常规容量电容一般在几皮法至几百皮法之间,适用于一般电路。
高容量电容一般在几百皮法至几微法之间,适用于功放电路和电源电路等。
超高容量电容一般在几微法及以上,适用于大功率电路和电机启动电路等。
四、贴片电容的特性1. 容量(Capacitance):贴片电容的容量是其最基本的特性之一,单位为法拉(Farad,F)。
容量值越大,电容器储存电荷的能力越强。
2. 电压(Voltage):贴片电容的额定电压是其能够承受的最大电压值,单位为伏特(Volt,V)。
超过额定电压,电容器极易烧坏。
3. 误差(Tolerance):贴片电容的容量误差是指其实际测量值与标称值之间的差值百分比。
容量误差越小,稳定性越好。
4. 温度系数(Temperature Coefficient):贴片电容的温度系数是指其容量随温度变化的性能。
最全面陶瓷贴片电容终极学习篇(干货值得收藏)
最全面陶瓷贴片电容(MLCC)知识篇章,值得电子工程师们珍藏。
多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明,1980’s日本人发扬光大并实现用低成本贱金属量产。
制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示:
0603—"06"表示:长0.06inch=1.6mm,
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示:
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产;0201、0402、0603是目前用量最大的尺寸规格,大型的MLCC企业均可批量生产。
国内,深圳宇阳是专做小尺寸MLCC的厂家;
2220及以上尺寸规格产品,市场占有量很小,大型企业一般不生产,主要是中小MLCC。
什么是贴片电容?贴片电容是一种电子元器件,是电路中常用的一个元件,通常用于电路板上。
贴片电容由一个电介质材料包裹着的两个平行的金属片组成,具有能够储存电能的特性。
相比传统的其它电容,贴片电容具有更小的体积和更低的成本,被广泛应用于各种电子设备中。
贴片电容的尺寸可以随需求而不同,通常以尺寸代码来命名,如0201、0402、0603等,数值分别代表其长和宽的尺寸。
贴片电容具有很好的频率响应和失真特性,可以在信号滤波、隔离和储存方面发挥重要作用。
贴片电容区别有哪些?贴片电容与其它类型的电容相比具有很多不同之处。
以下是贴片电容与其它电容之间的主要区别。
尺寸和形状贴片电容相比其它类型的电容要小,通常被设计成长条形、方形或正圆柱体形状,方便它们被粘贴在电路板上。
这项特性使得贴片电容被广泛应用于电子产品中要求节省空间的应用中,比如在手机和手表等微型设备中。
低成本贴片电容的制造成本相比其它类型的电容较低,这是由于其尺寸较小且模具的使用寿命更长。
这种特点使贴片电容成为大批量生产的理想选择。
电容值的低贴片电容相比电解电容等其它类型的电容值较低。
这意味着,当需要大电容值时,需要使用多个贴片电合成电容器,这就提高了它们的体积占用和生产成本。
特殊用途贴片电容的特点使得它们可以被用于利用信号的高频成分。
这种高频信号被电子设备中一些特殊的应用所使用,比如射频(RF)和无线电器(Wi-Fi)系统。
总之,贴片电容在现代电子技术中具有不可或缺的地位,它们的尺寸小、成本低和频率响应高等特点能够满足现代市场对细小且高效的电子元件的需求。

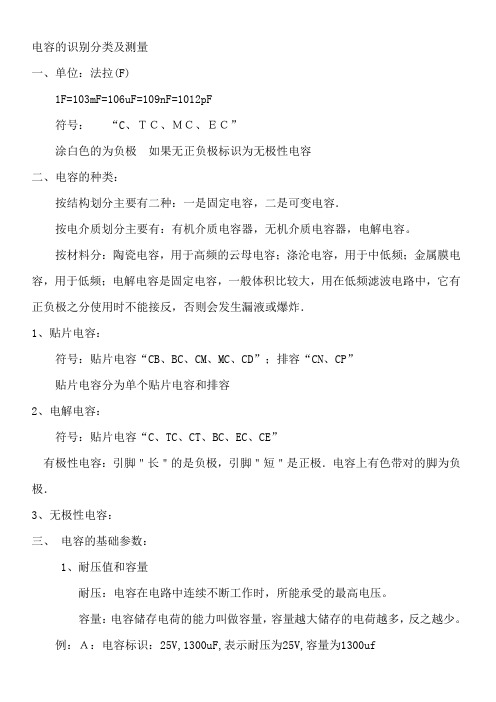

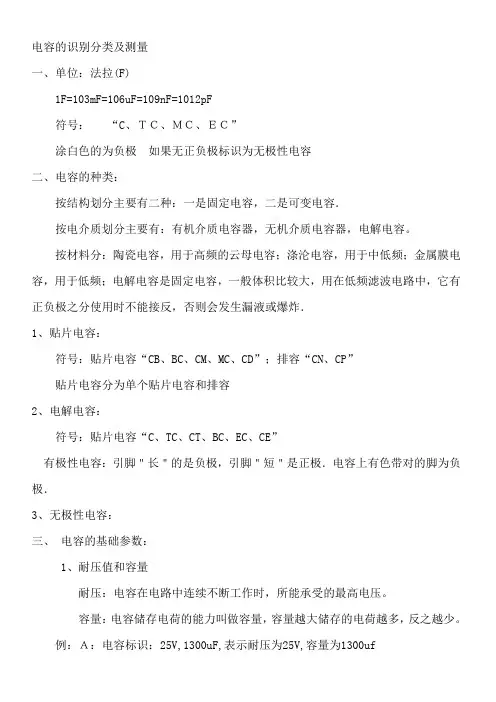

电容的识别分类及测量一、单位:法拉(F)1F=103mF=106uF=109nF=1012pF符号:“C、TC、MC、EC”涂白色的为负极如果无正负极标识为无极性电容二、电容的种类:按结构划分主要有二种:一是固定电容,二是可变电容.按电介质划分主要有:有机介质电容器,无机介质电容器,电解电容。
按材料分:陶瓷电容,用于高频的云母电容;涤沦电容,用于中低频;金属膜电容,用于低频;电解电容是固定电容,一般体积比较大,用在低频滤波电路中,它有正负极之分使用时不能接反,否则会发生漏液或爆炸.1、贴片电容:符号:贴片电容“CB、BC、CM、MC、CD”;排容“CN、CP”贴片电容分为单个贴片电容和排容2、电解电容:符号:贴片电容“C、TC、CT、BC、EC、CE”有极性电容:引脚"长"的是负极,引脚"短"是正极.电容上有色带对的脚为负极.3、无极性电容:三、电容的基础参数:1、耐压值和容量耐压:电容在电路中连续不断工作时,所能承受的最高电压。
容量:电容储存电荷的能力叫做容量,容量越大储存的电荷越多,反之越少。
例:A:电容标识:25V,1300uF,表示耐压为25V,容量为1300ufB:电容标识:16V,2200uF,表示而耐为16V,容量为2200uFC:无极性电容标识:100,表示容量为100pFD:无极性电容标识:0.01,表示容量为0.01uF2、容抗:电容对交流电呈现出的一各特殊的阻碍作用为容抗,频率与容抗成反比,频率越高容抗越小,因此电容具有通高频阴低频的特性。
当频率一定时,容量与容抗成反比,容量越大容抗越小,容量越小容抗越大。
当频率为0时,即直流电容容抗为无穷大。
四、电容标称方法:电容的第一种标称方法为直标法:如果标称为整数且无单位则读作“pF”;如标称为小数且无单位读作“uF”;如标称三位数且无单位,第一二位为有效数字“AB”,第三位为倍率“10C”;进口电容有“47uFD”,它就是“47uF”;电容标称“3R3”,“R”为小数点,表示“3.3pF”;标称为“0.47k、2.2J”,表示“0.47uF、2.2uF”,“k、J”是误差值;第二种为色标法,与电阻的色标法相同。
国巨贴片电容知识一、国巨贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。
例如:国巨贴片电容CC0805JRNPO9BN101CC:表示国巨电容系列名称——多层陶瓷贴片电容。
国巨电容的系列还有CA(表示排容),CH(表示高频电容)等等。
0805:表示尺寸,长度为0.08英寸,宽度为0.05英寸。
此外,常见的电容尺寸还有0201,0402,0603,1206,1210,1808,1812等。
J:表示电容容量的误差精度为±5%;另外B=±0.1PF,C=±0.25PF,D=±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。
R:表示7寸盘纸带包装。
NPO:表示电容材质。
此外,常用的电容材质还有X5R,X7R,Y5V。
9:表示电压为50V。
4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意:100V是用数字0表示,不是字母O)B:表示端头材料是镍电极。
N:表示NPO。
101:表示容值,前面两个数字为有效数字,第三个数字表示有几个零。
101=100PF, 102=1000PF, 103=10,000PF……以此类推。
二、英制尺寸与公制尺寸的对应表:三、贴片电容的尺寸表示方法:贴片电容的尺寸表示法有两种,一种是以英寸为单位来表示,一种是以毫米为单位来表示。
以英寸为单位来表示的称为英制尺寸,以毫米为单位来表示的称为公制尺寸。
国巨贴片电容通常用英制尺寸来表示。
更多相关信息请详请:/。
贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件,被广泛应用于电路设计和制造中。
它具有小巧、高可靠性和优良的高频特性等优点,在现代电子设备中扮演着重要的角色。
本文将从贴片电容的基础知识入手,为读者分享一些有关贴片电容的相关信息。
一、贴片电容的基本概念贴片电容是一种电子元件,用于存储和释放电荷。
它由两个导体之间的绝缘材料组成,通常以可塑性材料或陶瓷材料为基底,涂覆有金属电极。
贴片电容通常带有两个端子,用于连接到电路中。
其外观呈长方形或正方形,尺寸较小,形状扁平。
二、贴片电容的分类根据其电介质材料的不同,贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。
陶瓷电容是最常见的一种类型,具有体积小、价格低廉和稳定性好的特点。
铝电解电容具有高容量和较低的ESR(等效串联电阻),适用于需要大容量的应用。
有机电解电容是一种新型电容,具有高频响应和低ESR的优势。
三、贴片电容的参数在选购贴片电容时,需要关注以下几个重要参数:1. 容量(Capacitance):贴片电容的容量决定了其存储和释放电荷的能力,通常以法拉(F)为单位。
容量越大,电容器存储的电荷越多。
2. 工作电压(Rated Voltage):贴片电容的工作电压表示其能够承受的最大电压。
选择时应确保工作电压大于或等于实际应用中的电压。
3. 公差(Tolerance):公差是指贴片电容的实际容量与标称容量之间的允许差异。
公差通常以百分比表示,例如±10%。
4. 电介质材料(Dielectric Material):不同类型的贴片电容采用不同的电介质材料,如陶瓷、铝电解和有机电解。
5. 封装尺寸(Package Size):贴片电容的封装尺寸对于设计和安装至关重要。
常见的封装尺寸有0402、0603、0805等。
四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中,包括通信设备、计算机、消费电子产品等。
它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。
贴片式电容
贴片式电容作为一种常见的电子元器件,在电子工程领域得到广
泛的应用。
本文将会分步骤阐述贴片式电容的相关知识和应用。
1. 什么是贴片式电容?
贴片式电容其实就是表面贴装电容,它是通过印刷、焊接、电化
学制造等工艺制成的一种封装结构,形状通常为长方形或正方形。
贴
片式电容具有体积小、重量轻、频率响应快、抗电磁干扰能力强等特点,因此在各种电子产品及电子元件中广泛应用。
2. 贴片式电容的种类
根据电容器的类型和材料,可以分为陶瓷电容、银电容、钽电容、铝电解电容四大类。
陶瓷电容是最常用的一种,具有价格低廉、频率
响应快、尺寸小等优点;银电容主要用于高频和精度较高的应用场合;钽电容广泛应用于移动设备、功率电子等领域,具有体积小、功耗低
等优点;铝电解电容应用于普通直流电路中,性价比极高。
3. 贴片式电容的应用
贴片式电容作为一种重要的电子元器件,在各个电子应用领域都
有着广泛的应用。
其中,移动设备是贴片式电容的主要应用领域之一,例如手机、平板电脑等数字产品中都广泛应用了贴片式电容。
此外,
贴片式电容在消费类电子、汽车电子、医疗电子等各种领域也得到了
广泛的应用。
总之,贴片式电容是电子工程师日常设计中必不可少的元器件。
了解贴片式电容的种类和应用场景,可以更好地使用和应用贴片式电容,为电子产品的开发和设计提供有力的支持。
贴片电容内部结构一、贴片电容简介及其应用领域贴片电容,也称为多层陶瓷电容器或片式电容器,是一种重要的电子元件。
它广泛应用于各类电子设备中,如通信设备、计算机、家用电器、医疗设备等,主要用于滤除电路中的高频噪声和纹波,稳定电路的工作电压等。
二、贴片电容的分类和基本原理贴片电容主要分为两大类:无极性贴片电容和有极性贴片电容。
无极性贴片电容的正负极没有区别,而极性贴片电容则有明确的正负极之分。
贴片电容的基本原理是利用陶瓷介质和金属电极的电容器效应。
当电压施加在贴片电容的两极之间时,会形成电场,使电荷在金属电极和陶瓷介质之间积累。
因此,陶瓷介质和金属电极的组合构成了一个电容器。
三、不同类型贴片电容的内部结构特点解析1.无极性贴片电容:无极性贴片电容的内部结构较为简单,一般由一个陶瓷基片和两个金属电极组成。
两个金属电极位于陶瓷基片的两端,一般采用银或铜等导电性能良好的金属材料。
由于无极性贴片电容的正负极没有区别,因此在安装和使用时不需要考虑极性问题。
2.有极性贴片电容:有极性贴片电容的结构与无极性贴片电容相似,但其内部多了一层隔离材料以防止电极间的短路。
此外,有极性贴片电容的正负极标记明显,使用时需要按照标记正确连接。
四、贴片电容性能参数与选择标准1.容量(Capacitance):指电容器在特定频率下所能储存的电荷量。
它是电容器的主要性能参数之一。
2.耐压(Voltage Rating):指电容器能够承受的最大电压。
选择电容器时,其耐压值必须高于电路中的工作电压。
3.温度系数(Temperature Coefficient):表示电容器容量随温度变化的特性。
它是决定电容器在宽温度范围内性能稳定性的关键参数。
4.损耗角正切值(Dissipation Factor):反映电容器能量损耗的参数。
损耗角正切值越小,表示电容器性能越好。
5.绝缘电阻(Insulation Resistance):衡量电容器绝缘性能的参数。
X7R性质:1. 介电常数可达到3000,容温变化率小于15%,介电损耗小于3.5%;2. 粉体粒径250-300nm,烧成陶瓷晶粒尺寸300-400nm。
电镜照片:用途:1. 此介质材料为环保型粉料,无任何有毒镉(Cd)和铅(Pd)的化合物;2. 适合于制备超薄层大容量贱金属内电极多层陶瓷电容器的生产:单层陶瓷膜片厚度5~10mm;层数从几十到几百层;电容量从 0.1 nF 到100 nF;3. 由于瓷粉粒度小,分散性好,因此不需要再进行剧烈的球磨,以免改变瓷料的晶粒性质,使性能劣化。
Y5V贴片电容,MLCCY5V多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表X7R贴片电容选型表创建时间:2006-1-13 最后修改时间:2006-1-13 简述Y5V贴片电容属于EIA规定的Class 2类材料的电容。
它的电容量受温度、电压、时间变化影响大。
Y5V贴片电容特性•具有较差的电容量稳定性,在-25℃~85℃工作温度范围内,温度特性为+30%,-80%。
•层叠独石结构,具有高可靠性。
•优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
•应用于温度变化小的退耦、隔直等电路中。
Y5V贴片电容各个生产厂家规格书生产厂家规格书AVX Datasheet风华Datasheet国巨Datasheet太阳诱电Datasheet村田DatasheetY5V贴片电容容量范围厚度与符号对应表符号A C E G J K M N P Q X Y Z 最大厚度毫米(英寸) 0.33(0.013)0.56(0.022)0.71(0.028)0.86(0.034)0.94(0.037)1.02(0.040)1.27(0.050)1.40(0.055)1.52(0.060)1.78(0.070)2.29(0.090)2.54(0.100)2.79(0.110)0201~1210 Y5V贴片电容选型表封装尺寸0201 0402 0603 0805 1206 1210工作电压6.316.31162556.31162556.31162556.31162556.3116255电容量(pF ) 820100022004700AAA C电容量(uF 0.010.022AAAACCCCCGGGG) 0.0470.10 0.15 0.22 CCCCG GGGJKKN0.471.02.2 CCGGGGGG NNKNNNNM M MMN4.710.0 22.0 47.0 NNN MQMQQMQXXXQNQ工作电压6.316.31162556.31162556.31162556.31162556.3116255封装尺寸0201 0402 0603 0805 1206 1210X7R贴片电容,MLCCX7R多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表Y5V贴片电容选型表创建时间:2006-1-12 最后修改时间:2006-1-13 简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
603常用贴片电容贴片电容是一种常用的电子元器件,其小巧的尺寸和优良的性能使它广泛应用于各种电子设备中。
在我们日常生活中,几乎到处都可以看到贴片电容的身影,例如手机、电视、计算机等等。
那么,什么是贴片电容?它有什么特点和优势呢?接下来我们将介绍603常用贴片电容的相关知识。
首先,让我们来了解一下贴片电容的基本结构和工作原理。
贴片电容通常由两个金属电极(一正一负)以及介质层组成。
这些金属电极可以是铝箔、涂层或薄膜,而介质层则可以是陶瓷、塑料或电解质。
当施加电压时,金属电极上的电荷会在介质层之间积累并产生电场,从而实现电容的存储和释放。
贴片电容的尺寸通常非常小,一般为6.0mm x 3.2mm x 2.5mm(长度 x 宽度 x 高度),正好适合于电子设备的紧凑设计。
此外,贴片电容还具有很高的密度和可靠性,可以在高温或高湿度环境下正常工作。
这些特点使得贴片电容成为现代电子产品中必不可少的组成部分。
在实际应用中,603常用贴片电容有许多不同的形式和特点供选择。
例如,有固定电容、可调电容、电解电容等。
其中,固定电容是最常用的一种,它具有固定的电容值,适用于稳定的电路设计。
而可调电容则可以通过调节电压或电流来改变其电容值,适用于一些需要调节的电路设计。
电解电容则适用于高容量和高电压应用,如电源电路和放大电路。
选择合适的贴片电容非常重要,对于电路的性能起着至关重要的作用。
在选择时,我们需要考虑以下几个因素:电容值、电压容量、温度稳定性和尺寸。
首先,根据电路需求选取适当的电容值,确保电路能够正常运行。
其次,考虑电压容量,确保电压不会超出贴片电容的额定值,否则可能会导致贴片电容损坏甚至爆炸。
此外,温度稳定性也非常重要,因为电容的性能会随着温度的变化而发生改变。
最后,要根据电子设备的尺寸和空间要求选择适当的贴片电容。
总结一下,603常用贴片电容是一种小巧、可靠性高的电子元器件,在现代电子产品中起着重要作用。
通过选择适当的贴片电容,我们可以确保电路正常工作,提高产品的性能和稳定性。
贴片电容英贴片电容全称:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。
英文全称:Multi-layerceramiccapacitors。
英文缩写:MLCC。
目录一、基本概述二、尺寸三、命名四、分类五、MLCC电容品牌与选型六、作用七、内部结构八、封装一、基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法。
二、尺寸贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02英寸,其他类同型号尺寸(mm)三、命名1、贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。
如下华新科(WALSIN)系列的贴片电容的命名:原厂命名料号:0805N102J500CT0805:是指该贴片电容的尺寸套小,是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸;N:是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容;102:是指电容容量,前面两位是有效数字、后面的2 表示有多少个零102=10×102也就是= 1000PF ;J:是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的;500:是要求电容承受的耐压为50V 同样500前面两位是有效数字,后面是指有多少个零;C:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡 T:是指包装方式;T:表示7"盘装编带包装;2、贴片电容的颜色,常规见得多的就是比纸板箱浅一点的黄和青灰色,这在具体的生产过程中会有产生不同差异,贴片电容上面没有印字,这是和他的制作工艺有关(贴片电容是经过高温烧结面成,所以没办法在它的表面印字),而贴片电阻是丝印而成(可以印刷标记)。
3、贴片电容有中高压贴片电容和普通贴片电容,系列电压有4V、6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、5000V。
4、贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。
5、贴片电容的材料常规分为三种,NPO,X7R,Y5VNPO:此种材质电性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求要的高频电路。
容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF 以下,100PF- 1000PF 也能生产但价格较高;X7R:此种材质比NPO 稳定性差,但容量做的比NPO 的材料要高,容量精度在10%左右;Y5V:此类介质的电容,其稳定性较差,容量偏差在20%左右,对温度电压较敏感,但这种材质能做到很高的容量,而且价格较低,适用于温度变化不大的电路中。
四、分类贴片电容的分类区别:NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
1、NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到 125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
封装 DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
2、X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到 125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
下表给出了X7R电容器可选取的容量范围。
封装 DC=50V DC=100V0805 330pF---0.056μF 330pF---0.012μF1206 1000pF---0.15μF 1000pF---0.047μF1210 1000pF---0.22μF 1000pF---0.1μF2225 0.01μF---1μF 0.01μF---0.56μF3、Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本。
对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。
但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%。
尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围。
尤其是在退耦电路的应用中。
下表给出了Z5U电容器的取值范围。
封装 DC=25V DC=50V0805 0.01μF---0.12μF 0.01μF---0.1μF1206 0.01μF---0.33μF 0.01μF---0.27μF1210 0.01μF---0.68μF 0.01μF---0.47μF2225 0.01μF---1μF 0.01μF---1μFZ5U电容器的其他技术指标如下:工作温度范围10℃ --- 85℃温度特性 22% ---- -56%介质损耗最大 4%4、Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达 22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示封装 DC=25V DC=50V0805 0.01μF---0.39μF 0.01μF---0.1μF1206 0.01μF---1μF 0.01μF---0.33μF1210 0.1μF---1.5μF 0.01μF---0.47μF2225 0.68μF---2.2μF 0.68μF---1.5μFY5V电容器的其他技术指标如下:工作温度范围 -30℃ --- 85℃温度特性 22% ---- -82%介质损耗最大 5%贴片电容器命名方法可到AVX网站上找到。
不同的公司命名方法可能略有不同。
五、MLCC电容品牌与选型主要MLCC主要生产厂家:日本:京瓷(KYOCERA)、村田(MURATA)、TDK、太阳诱电;韩国:三星(SAMSUNG);台湾:达方、禾伸堂(HEC)、国巨(YAGEO)、华新科(WALSIN);大陆:宇阳、风华高科、三环;电容选形时需要考虑的因素很多,以下探讨了MLCC的电容选形要素;-参数:电容值、容差、耐压、使用温度、尺寸-材质-直流偏置效应-失效-价格与供货不同介质性能决定了MLCC不同的应用-C0G电容器具有高温度补偿特性,适合作旁路电容和耦合电容-X7R电容器是温度稳定型陶瓷电容器,适合要求不高的工业应用-Z5U电容器特点是小尺寸和低成本,尤其适合应用于去耦电路-Y5V电容器温度特性最差,但容量大,可取代低容铝电解电容MLCC常用的有C0G(NP0)、X7R、Z5U、Y5V等不同的介质规格,不同的规格有不同的特点和用途。
C0G、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同,所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
六、作用电路中的作用在直流电路中,电容器是相当于断路的。
电容器是一种能够储藏电荷的元件,也是最常用的电子元件之一。
这得从电容器的结构上说起。
最简单的电容器是由两端的极板和中间的绝缘电介质(包括空气)构成的。
通电后,极板带电,形成电压(电势差),但是由于中间的绝缘物质,所以整个电容器是不导电的。
不过,这样的情况是在没有超过电容器的临界电压(击穿电压)的前提条件下的。
我们知道,任何物质都是相对绝缘的,当物质两端的电压加大到一定程度后,物质是都可以导电的,我们称这个电压叫击穿电压。
电容也不例外,电容被击穿后,就不是绝缘体了。
不过在中学阶段,这样的电压在电路中是见不到的,所以都是在击穿电压以下工作的,可以被当做绝缘体看。
陶制电容器但是,在交流电路中,因为电流的方向是随时间成一定的函数关系变化的。
而电容器充放电的过程是有时间的,这个时候,在极板间形成变化的电场,而这个电场也是随时间变化的函数。
实际上,电流是通过场的形式在电容器间通过的。
在中学阶段,有句话,就叫通交流,阻直流,说的就是电容的这个性质。
电容的作用:1)旁路旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。
就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。
为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地电位是地连接处在通过大电流毛刺时的电压降。
