轨检车测取的轨道谱精度分析.

一、概况
轨道检查车是根据惯性基准法检测原理，应用光电、 陀螺、电 磁、电子、伺服、数字处理 、计算机等先进技术，对高低、轨 向、轨距、水平 、三角坑 、垂直加速度、水平加速度、曲率变 化率、轨距变化率、横加变化率、70米波长高低和70米波长轨 向综合检测。同时，将各项目检测结果实时显示在计算机上和波 形记录纸上，并存磁盘内，具有检测项目齐全、精度高 、可靠 性强、技术先进及很强的数据处理特点 。
分为四个等级，即I级分（保养标准）、Ⅱ级分（舒适度标准）、 Ⅲ级分（临修标准）、Ⅳ级分（限速标准）。并按超限峰值等级 进行惩罚性扣分，一个I级分扣1分、Ⅱ级分扣5分、Ⅲ级分扣100 分、Ⅳ级分扣301分；对每公里也是按惩罚性扣分来评价的，优 良：50分及以下，合格：51-300分，失格：301分及以上。 2.线路均值管理（即通常说的TQI，可以理解为面的管理） 线路均值管理即线路区段整体不平顺的动态质量管理。采用计算 200m单元轨道区段的单项几何参数的统计特征值——标准差的 方法来评价轨道区段的平均质量。
19mm×2.5m=47.5m m，则病害点里程为
1663+116.73m处
九、多波不平顺
轨道动态质量容许偏差管理值 《修规》表6.3.1—1
项目
Ⅰ级
轨距（mm）
+8、-4
水平（mm）
8
高低（mm）
8
轨向（mm）
8
扭曲（三角坑）（mm） （基长2.4m）
8
车体垂向加速度（g） 0.1
车体横向加速度（g） 0.06
Vmax＜120Km/h
Ⅱ级
Ⅲ级
+12、-8 +20、-10
12
18
12
20
X

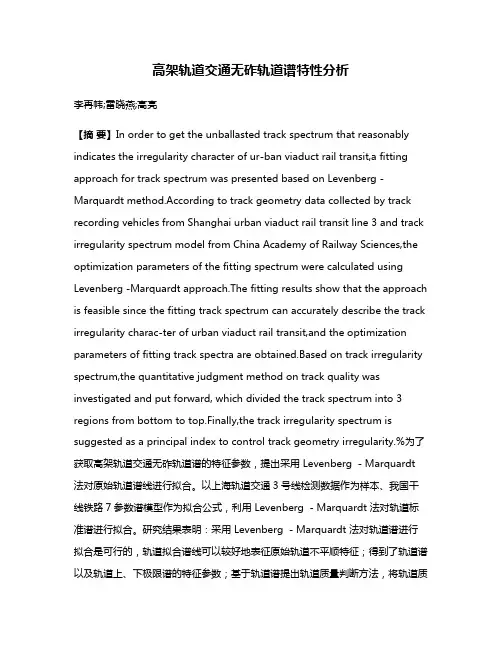

高架轨道交通无砟轨道谱特性分析李再帏;雷晓燕;高亮【摘要】In order to get the unballasted track spectrum that reasonably indicates the irregularity character of ur-ban viaduct rail transit,a fitting approach for track spectrum was presented based on Levenberg -Marquardt method.According to track geometry data collected by track recording vehicles from Shanghai urban viaduct rail transit line 3 and track irregularity spectrum model from China Academy of Railway Sciences,the optimization parameters of the fitting spectrum were calculated using Levenberg -Marquardt approach.The fitting results show that the approach is feasible since the fitting track spectrum can accurately describe the track irregularity charac-ter of urban viaduct rail transit,and the optimization parameters of fitting track spectra are obtained.Based on track irregularity spectrum,the quantitative judgment method on track quality was investigated and put forward, which divided the track spectrum into 3 regions from bottom to top.Finally,the track irregularity spectrum is suggested as a principal index to control track geometry irregularity.%为了获取高架轨道交通无砟轨道谱的特征参数，提出采用 Levenberg －Marquardt 法对原始轨道谱线进行拟合。

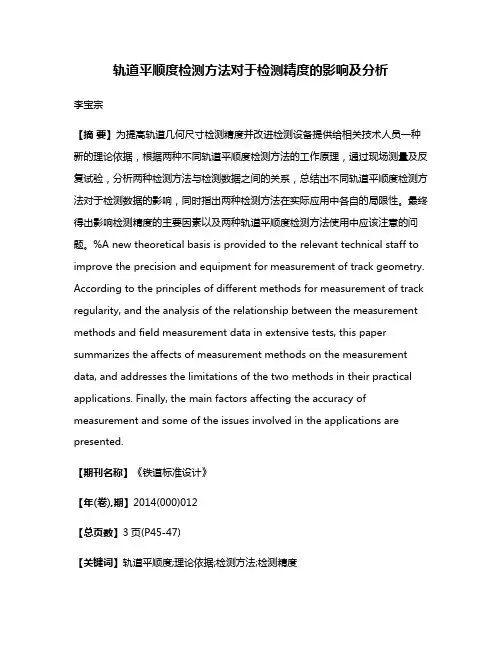

轨道平顺度检测方法对于检测精度的影响及分析李宝宗【摘要】为提高轨道几何尺寸检测精度并改进检测设备提供给相关技术人员一种新的理论依据，根据两种不同轨道平顺度检测方法的工作原理，通过现场测量及反复试验，分析两种检测方法与检测数据之间的关系，总结出不同轨道平顺度检测方法对于检测数据的影响，同时指出两种检测方法在实际应用中各自的局限性。

最终得出影响检测精度的主要因素以及两种轨道平顺度检测方法使用中应该注意的问题。

%A new theoretical basis is provided to the relevant technical staff to improve the precision and equipment for measurement of track geometry. According to the principles of different methods for measurement of track regularity, and the analysis of the relationship between the measurement methods and field measurement data in extensive tests, this paper summarizes the affects of measurement methods on the measurement data, and addresses the limitations of the two methods in their practical applications. Finally, the main factors affecting the accuracy of measurement and some of the issues involved in the applications are presented.【期刊名称】《铁道标准设计》【年(卷),期】2014(000)012【总页数】3页(P45-47)【关键词】轨道平顺度;理论依据;检测方法;检测精度【作者】李宝宗【作者单位】呼和浩特铁路局科研所，呼和浩特 010020【正文语种】中文【中图分类】U216.3轨道平顺度是指两根钢轨在竖直和水平方向与钢轨理想位置的尺寸偏差,对运行的列车是一种外部激扰,是产生机车车辆振动的主要根源。

严重超限。轨检车资料显示整个曲线曲率严重不 良，曲率min=0.27rpk，max=0.44rpk，根据曲率 与半径的换算公式K=1/R得到整个曲线半径在 R=3700m至R=2270m间来回反复振荡，曲线R变 化幅度达到了1430m，曲率波形图呈大振幅的正
弦波，曲线线型严重不良。就如同列车在无缓和
６、无缝线路地段轨温升高，轨条内部应力分布 不均。
根据现场实践经验，我们可以将轨向分 为以下几类：
①单波（半波）轨向 如京九下行K1709（泰和大桥）线路波形图
见下图。
从图上我们可以看出单波轨向对行车影响 有限，不会引起列车连续晃动。消灭处理 起来也很方便，只要安排拨道消峰就能控 制晃车。
下图为07年2月部轨检车检查京九下行 K1488公里多波轨向不良波形图。
轨向不良不仅发生在直线上，曲线内轨向 （正矢）不良也导致曲线大量出现水加， 是曲线晃车的一个重要原因，因此要结合 波形图认真检查现场曲线的正矢，结合整 个曲线的情况进行拨道整治病害。
如下图：京九线下行K1597曲线轨检车波形 图。
曲线的复曲线穿行一样，每个波峰或波谷处就出 现一个水平加速度超限，动态晃车严重。
为找到有效地曲线整正方法，彻底解决曲线晃车 问题，使用经纬仪对既有下行K839曲线平面进行 复测计算，得到曲线最大上挑量为270mm,最大下 压量为130mm。在06年12月份对沪昆线动态不良 的下行K839曲线首次采用精确法整正，取得明显
效果。曲率得到很大改善，曲线轨检车高速检查 整个曲线Ⅰ级超限仅14处，无Ⅱ、Ⅲ级超限，曲 线地段轨检车扣分明显减少，高速行车平稳。整 正后的波形图如下：
3、曲率不但有指导曲线养修的作用，还能 够判断直线大方向的好坏。通过曲率公式 1/R可以反算出线路大方向的曲线半径，实 施激光精确拨道整治。如下图：

X
对波峰值超过Ⅰ、
Ⅱ、Ⅲ、Ⅳ级或超
过-Ⅰ、-Ⅱ、-Ⅲ、-
Ⅳ级标准又回到基 Ⅳ
线的处所，根据图 Ⅲ
纸中的刻度及刻度
Ⅱ
的比例求出超限值 Ⅰ
Y
轨检车标准走纸图幅为每公里400mm，即1mm代表2.5m
根据《修规》规定的偏差管理值，划 出Ⅰ、Ⅱ、Ⅲ、Ⅳ或-Ⅰ、-Ⅱ、-Ⅲ、 -Ⅳ超限，确定其超限的级数和具体 里程 ；再用直尺测量实际幅值在I级 或-I级超限上的投影宽度，按1:2.50
轨距（偏差）正负：实际轨距大于标准轨距时轨距偏差为正，反 之为负。
高低正负：高低向上为正，向下为负。 轨向正负：顺轨检车正向，轨向向左为正，向右为负。 水平正负：顺轨检车正向，左轨高为正，反之为负； 曲率正负：顺轨检车正向，右拐曲线曲率为正，左拐曲线曲率为
负； 车体水平加速度：平行车体地板，垂直于轨道方向，顺轨检车正
轨道检查车各项目门限的设定根据《修规》制定。 轨道检查车对各轨道几何尺寸及舒适度的全面检测，是对线路动
态质量的系统评估，是铁路工务维修管理部门获取动态轨道状态 信息、指导现场进行养护维修与施工作业、评估新线施工和既有 线养护维修作业质量、实施轨道科学管理的重要手段。
二、轨检车对线路的评价方式
轨检车的管理数据分为：线路峰值管理和线路均值管理） 1.线路峰值管理（可以理解为对超限点的管理） 线路峰值管理即线路局部不平顺峰值的检测，根据超限峰值大小，
四、怎样读懂波形图
红色粗线有Ⅰ级以上超限
里程，本点1662+800
水平3.00mm
轨距3.00mm
左、右轨向3.00mm
100m
每
左、右高低3.00mm
一
三角坑3.00mm
小 格

浅谈轨检车检测数据的有效运用摘要：近年来，随着铁路维修发展的需要，每月的轨检车检测出大量动态数据，如何利用这些数据去指导线路维修养护，如何预测线路设备变化趋势是至关重要的，本文就轨检车的检测目的、评价标准、检测项目、病害成因等方面进行分析，为线路养护维修工作提供指导，实现动态检测科学管理。

关键词：轨距;轨向;高低;水平;三角坑一、轨检车检测的目的轨检车是检查线路设备病害，指导线路维修的专用车辆，主要目的有：（1）通过轨检车检测，及时监控线路设备变化，合理安排精测精调等维修作业，确保铁路的安全运营。

（2）进行轨道动力学试验、轮轨相互作用的研究，改进轨道部件的设计，探索轨道的整体特性、确定轨道的合理结构，改善轨道、机车相互的协调性，延长轨道部件、机车的使用寿命。

（3）轨检车检测的大量数据，可以建立轨道状态数据库，掌握设备变化规律，编制设备状态图，制订设备养护维修计划，为完善设备养护维修标准提供科学依据。

（4）推动轨检技术的发展，提高轨检车检测水平，促进轨检车的升级改造。

二、动态质量评价与管理轨道动态质量的评价方法分为局部峰值管理和区段均值管理两种评价方法。

1.局部峰值管理局部峰值动态评价采用四级管理标准：I级为日常保养标准，II级为计划维修标准，III级为临时补修标准，IV级为限速标准。

局部峰值评价采用扣分法，具体扣分标准为：I级每处扣1分，II级每处扣5分，III级每处扣100分，IV级每处扣301分。

局部峰值管理以整千米为单元，具体动态评定标准为：优良是扣分总数在50分及以内，合格是扣分总数在51~300分，失格是扣分总数在301分及以上。

2.区段均值管理轨道质量指数（TQI）是衡量区段均值管理动态质量的综合指标。

使用TQI评价和管理轨道状态，是对单一幅值扣分评判轨道的补充，可以提高轨检车检测数据的综合应用水平，为制定线路维修计划提供科学依据。

TQI是从统计学（离散性）、物理学（轨道质量均衡性）的角度反映线路设备状态的恶化程度，TQI值的大小与设备状态平顺性有很大的关系。

尖轨处异常轨道不平顺编辑


尖轨处因基本轨刨切或轨 检车通过时尖轨与基本轨 不密贴，检测轨距和一单 侧轨向波形不连续，这时 相应产生的轨距和轨向异 常超限应予删除。 对于9和12号道岔尖轨处 的轨距加宽量，轨检车由 于无法自动识别道岔类型 并没有消除，这种原因引 起的轨距超限应考虑实际 的轨距加宽量进行人工编 辑。
轨检车检测设备结构图
检测坐标系的定义
轨检车检测项目正号定义




轨检车正向：检测梁位于轨检车二 位端，定义二位端至一位端方向为 轨检车正向，轨检车行使方向与轨 检车正向一致时为正向检测，反之 为反向检测。 轨距（偏差）正负：实际轨距大于 标准轨距时轨距偏差为正，反之为 负； 高低正负：高低向上为正，向下为 负； 轨向正负：顺轨检车正向，轨向向 左为正，向右为负； 水平正负：顺轨检车正向，左轨高 为正，反之为负； 曲率正负：顺轨检车正向，右拐曲 线曲率为正，左拐曲线曲率为负； 车体水平加速度：平行车体地板， 垂直于轨道方向，顺轨检车正向， 向左为正； 车体垂向加速度：垂直于车体地板， 向上为正。
6 C , 20
横向（水平）加速度变化率


由相隔18m的两点实际测量的横向加速度差除以18m走行 时间。 选择18m主要考虑车辆定距和滤波。 是舒适性控制指标。
轨检车地面标记识别



轨道上的道口、道岔、桥梁、轨距拉杆等会含有 金属部件，安装于轨检梁上ALD传感器可以探测 到这些金属部件，其输出的信号可以和里程、轨 道不平顺同步显示在轨道检测波形图上。 由于道口、道岔、桥梁、轨距拉杆等会含有金属 部件大小、形状、位置不同，ALD信号反应就有 所区别。因此根据ALD信号特征可以识别就可以 道口、道岔、桥梁、轨距拉杆位置，根据这些位 置可以方便准确地找出轨道病害的位置。 实际应用时可以结合曲率和超高波形图来共同确 定轨道病害位置。

以修 定。
精选课件
39
运用轨道质量指数指导综合
根据轨道质量指数值确定综合养护地点
轨道质量指数高的地段有相当比例是在道岔区，因此要对 超过轨道质量指数管理限界值的地段进行核查，确定需要 综合养护的地点。
根据轨道质量指数分项指标确定综合养护的方法 某一区段(通常为200m)轨道质量指数由七项单项指数组
精选课件
27
桥梁标志：轨检车通过桥时，安装在轨检梁上的ALD传感器在通过桥两头护轨梭 头时产生感应产生一对高电压信号 并且当ALD传感器偏离轨检梁中心较大时 ALD还能感应到桥梁护轨产生高电压信号。护轨处ALD信号波动是由于检 测梁 随转向架横向摆动引起ALD与护轨距离变化产生的。现在许多新建桥梁无护轨，
通过道岔）产生高电压信号 。拉杆较细，ALD反应持续时间短，ALD 信号表现 为两根小刺；导曲线钢轨和连接部分直股连接钢轨较粗，ALD反应持续时间较长， 同时ALD通过轨迹斜交钢轨，因此ALD经过导曲线钢轨和连接部分直股连接钢轨 时产生等边梯形信号曲线。
精选课件
26
百米标、公里标、电容枕、桥梁标志
精选课件
14
扭曲（三角坑）的检测原理 ：
扭曲反映了钢轨顶面的平面性。扭曲会使车轮抬 高面悬空，使车辆产生3点支撑1点悬空，极易造 成脱轨掉道。扭曲值h为：h=（a-b）-（c-d） h=△h1-△h2。△h1为轨道横断面I—I的水平值， △h2为轨道断面Ⅱ--Ⅱ的水平值，△h1-△h2为基 长L（断面I—I与断面Ⅱ--Ⅱ之间距）时两轨道断 面的水平差。水平已经测出，所以只要按规定基 长取两断面水平差即可计算出扭曲值。三角坑基 长可任意设定，如2.5米、5米、15米连续计算基 长的扭曲值，轨检车检测系统基长定为2.4米。该 值接近客车转向架 （2.44m）的轮对轴距。基长 可在18m内变换，监测范围±100mm，误差±1.5 mm。

GJ-5型轨检车的检测原理及数据处理摘要：轨道检查车是检查轨道病害的大型动态检测设备,对运输安全具有重要作用。

文章简要探讨GJ-5型轨检车所采用的激光和摄像检测技术对常见病害的检测原理，介绍轨检车在病害检测中所产生的数据的识读及处理方式，分析我国两种轨道质量评价法的利弊以及应用方法。

关键词：轨检车；检测原理；数据处理1引言上世纪80年代以来，通常采用一维光电位移传感器，为满足测量系统的定位要求，安装基准一般选择在以轮对为刚体的结构上。

从测量原理角度来看，测量链的简捷有助于提高测量系统的精度。

但是，随着检测速度的提高，轮轨作用力的增大，轴箱的振动随之增大，工作环境的恶劣束缚了检测系统的性能。

随着传感器技术及计算机技术的发展，开始采用二维光电位移传感器，上世纪90年代末期，满足于更高精度的检测速度的激光和摄像技术获得应用并逐步取代了原有的其他检测系统。

目前，当今世界高速铁路发达的国家，激光和摄像检测技术获得了广泛的应用，而且，已成为目前世界上轨道检测系统的主流。

如日本、美国、法国、德国、意大利等，均不同程度采用了该检测技术，从而提高了系统检测速度、精度和可靠性。

在此背景下，我国引进了GJ-5型轨检车，采用激光和摄像检测技术，可测项目有：轨距、左右轨向、三角坑、曲率、车体加速度、轨底坡（可选项）、钢轨断面（可选项）等。

2GJ-5型轨检车对病害的检测原理2.1高低检测原理高低的测量基于惯性基准原理与图像测量原理。

测量梁相对于钢轨的位移分为两部分，第一部分为测量梁自身的位移，这部分由测量梁中的惯性包测量出梁的垂直加速度，并由系统对其修正，除去重力分量等不利因素，对加速度进行二次积分可得位移值。

第二部分为测量梁移动后与钢轨之间的距离，由图像处理系统获得。

两项位移之和为钢轨的高低数值。

图1高低检测原理简图2.2轨距检测原理轨距采用图像测量原理。

钢轨内外两侧激光器发出一扇形光带，垂直照射在钢轨上，在钢轨上形成一垂直断面。

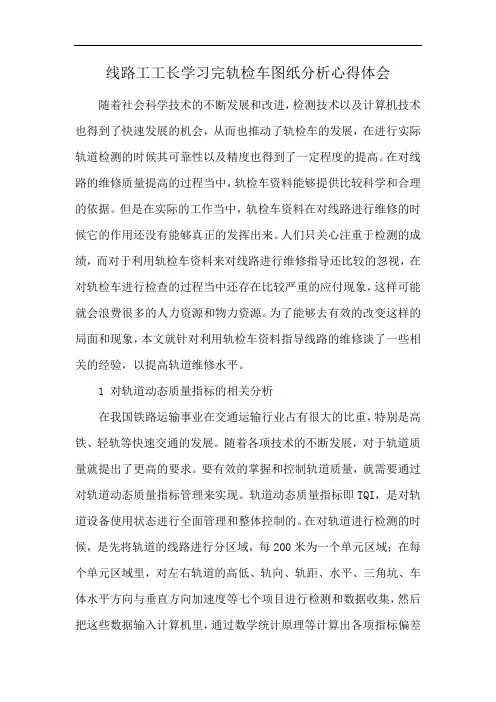

线路工工长学习完轨检车图纸分析心得体会随着社会科学技术的不断发展和改进，检测技术以及计算机技术也得到了快速发展的机会，从而也推动了轨检车的发展，在进行实际轨道检测的时候其可靠性以及精度也得到了一定程度的提高。

在对线路的维修质量提高的过程当中，轨检车资料能够提供比较科学和合理的依据。

但是在实际的工作当中，轨检车资料在对线路进行维修的时候它的作用还没有能够真正的发挥出来。

人们只关心注重于检测的成绩，而对于利用轨检车资料来对线路进行维修指导还比较的忽视，在对轨检车进行检查的过程当中还存在比较严重的应付现象，这样可能就会浪费很多的人力资源和物力资源。

为了能够去有效的改变这样的局面和现象，本文就针对利用轨检车资料指导线路的维修谈了一些相关的经验，以提高轨道维修水平。

1 对轨道动态质量指标的相关分析在我国铁路运输事业在交通运输行业占有很大的比重，特别是高铁、轻轨等快速交通的发展。

随着各项技术的不断发展，对于轨道质量就提出了更高的要求。

要有效的掌握和控制轨道质量，就需要通过对轨道动态质量指标管理来实现。

轨道动态质量指标即TQI，是对轨道设备使用状态进行全面管理和整体控制的。

在对轨道进行检测的时候，是先将轨道的线路进行分区域，每200米为一个单元区域；在每个单元区域里，对左右轨道的高低、轨向、轨距、水平、三角坑、车体水平方向与垂直方向加速度等七个项目进行检测和数据收集，然后把这些数据输入计算机里，通过数学统计原理等计算出各项指标偏差的标准差；七项标准差求和就得到了轨道质量指标TQI的值。

有了TQI将能够有效的对轨道质量进行管理与控制，这不仅有利于编写轨道维修计划，还能够让工务单位对轨道实施动态的质量管理，从而改变传统的静态管理方式，把各种质量问题提前处理在萌芽状态。

通过这种方式进行管理，从而使工务单位从定性的管理向着定量管理、经验管理向着科学管理转变，提高轨道管理水平。

2 对轨检车资料中的波形图分析轨检车的波形图其实就是对动态情况下的线路设备的真实情况进行反映，通过轨检车波形图能够有效的检查出在静态检测当中出现的一些忽略掉和遗漏掉的问题。

一、对轨检车检测性能应了解的内容：用轨检车对轨道进行动态检测，掌握线路在列车实际动载作用下、轨道几何尺寸偏差（四大项、是了解掌握线路局部不平顺、是峰值管理的考核内容）与相关的各项参数（曲线要素、区段总结报告、公里总结报告）及相应的轨道质量指数（各种偏差的加权平均值、TQI是了解掌握线路区段整体不平顺、是均值管理的考核内容）。

每250mm可测7项的加权平均值。

维规规定每200米质量指数大于15g，要按排维修。

对线路状态作出评价。

是线路动态质量检查的重要手段。

以便科学地指导线路养护维修工作。

即是工务管理科学化的一个重要组成部分。

也是上级领导衡量、考核设备状态的重要措施之一（应该说轨检车是为我们检查线路、发现问题、指导我们维修保养的工具，现已成为考核的工具、又提倡检后修。

这就需要我们努力、对我们的日常工作提出了更高的要求。

不过上级领导考核线路质量凭轨检车是比较科学的）。

并用于各级管理部门之间决策的依据。

要消灭轨检车三级分，就要了解掌握它的检测原理。

但是轨检车成绩好能代表线路基础好吗？也不完全说明线路质量好。

要认真对待。

如；-----。

我国利用轨道检查车检测动态已有40佘年的历史，经过更新、改造、引进技术、目前路局应用的是GJ-4型轨检车车号997990。

车底是160km/h（997740、997519是3型轨检车、车底是120km/h、997519、04年3季度已报废）（今天主要讲997990，因它出分多，优良率低，三级分时有发生）。

自1996年投入使用,（04年5—9月份在南京对车辆进行了大修，其它设备要逐步更换）。

它采用了当今世界上最先进的惯性基准检测原理，被设计成捷联式检测系统。

（现部轨检车已定GJ--5型）监测原理和GJ-4型一样，也是采用惯性基准的检测原理。

不一样的是它采用摄像形式，能看到就能监测到，包括钢轨飞边、垂直、侧面磨耗，还能测出脱轨糸数。

(公式：Q/P≤1.2。

Q表示横向力、P表示垂直力。

第三节
轨道检测的内容 轨道检测的内容及轨道检查车的使用
————轨道检测的主要内容
轮轨作用力检测 • 运行的列车与轨道组成一个共同的力学系统，它 们紧密地联系在一起，并且相互作用。检测轮轨 相互作用力不仅为机车车辆和轨道的维修提供依 据，更重要的是判断列车是否有可能脱轨掉道， 对保障列车运行安全非常重要。
•
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道检测车的检测周期
——根据运量和线路状态确定 • 铁道部基础设施检测中心轨道检测车，应根据铁道部运输局的安排，对容许 速度大于120km/h的线路及其他主要繁忙干线进行定期检查。 铁路局轨道检测车，对容许速度大于120km/h的线路每月检查不少于2遍（含 铁道部基础设施检测中心轨道检测车检查），对于年通过总重不小于 80Mt· km/km的正线15～30天检查一遍，对于年总重为25～ 80Mt· km/km以内的 正线每月检查1遍，对于年通过总重小于25Mt· km/km的正线每季度检查一遍， 对状态较差的线路，可以适当增加检查遍数。
•
•
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道检测车的检查办法（2）
•
轨道检测车检查时，铁路局、工务段应派员添乘；如检查出严重不良处所， 应立即通知辖区迅速整修。为了适应提速、重载运输的发展需要，提高轨道 的平顺性，减少车辆振动和轮轨作用力，延长轨道和车辆的养护周期及使用 寿命，降低轨道养护维修费用，提速干线轨道不平顺状态管理，应采用一些 特殊的管理措施。
•
•
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道检测车的基本原理——以GJ-4型轨检车为例（1）

相应对数据的要求就较高。为 了使得样本的测点数能满足频谱分析的要求 ， 取样本长度为 １ ２ 也 即 ４ ０ ｍ，
收 稿 日期 ：０ １０ ．８ ２ １－６２
基 金项 目： 国家 自 然科学基金项 目（０ ７５ ）铁 路环境振动与噪声教育部工程研究 中心开放研究项 目 ５８ １８ ；
作者简 介 ： 李再帏 （９ ３ ）男 ， １ ８ 一 ， 博士研 究生， 主要研究方 向为轨道 结构。
８ ４
华 东 交 通 大 学 学 报
样本点数为４０６ ９ 点 。图 １ 为轨检车测得 的高低不平顺
样 本 函数 。
２ 轨道不 平顺数据预处理
２１ 异 常值 处理 ．
轨道 检 查 车 在 检测 轨 道 几 何 不平 顺 时 ， 于激 光 易 由
第 ２ 卷第 ０ 期 ８ ５
２ １ 年 ｌ 月 ０１ ０ 文 章 编 号 ：０ ５０ ２ （０ １０ —０ ３０ １０ —５ ３ ２ １ ）５０ ８ ．５
华 东 交 通 大 学 学 报
Ｊ ｕ ｎ ｌ ｏ Ｅａ ｔ Ｃｈ ｎ Ｊ ａ ｔ ｎ Ｕｎ ｖ ｒ ｉ ｏ ｒ ａ ｆ ｓ ｉａ ｉｏｏ ｇ ｉｅｓｔ ｙ
随着我 国城 市轨道交通运 营里程 的不 断增加 ， 列车运 营的舒适性和安全性引起人们越来越 多的关 注 。轨道不平顺是轮轨系统的激扰源 ， 引起机车车辆产生振动和轮轨动作用力的主要原 因， 是 对行车安 全、 平稳 、 舒适性 ， 车辆和轨道部件的寿命 以及环境噪声等都有重要影响… 。轨道不平顺谱是描述全线轨道 不平顺状态 的最有效形式 ， 世界一些发达 国家都提出各 自的轨道谱 ， 如美国有常速铁路 ６ 级轨道不平顺谱 ， 高速铁路有 ７ ９ － 级轨道不平顺谱 ； 欧洲铁路提 出了用于高速机车车辆设计的“ 欧洲高速铁路轨道不平顺

5、三角坑
n
三角坑病害偏差值过大，引起轮轨作用力变化 ，从而影响行车稳定性，其高点会使车辆出现 侧滚，同时对车体附加一个垂直力，使车辆产 生垂直振动；其低点会使车轮悬空减载，同时 使车辆转向架扭曲变形，在其他因素作用下可 能造成列车脱轨。影响三角坑偏差值主要是空 吊、暗坑、反撬水平、缓和曲线超高顺坡不良 （直缓点、缓园点易出三角坑）等。
2、轨向
n
n
n
n
轨向检测项目是评价直线轨道的平直度和曲线轨道的 圆顺度。轨向病害过大会使车轮受到横向冲击，引起 车辆左右晃动和车体摇摆振动，对列车平稳度和舒适 度产生较大影响，加速轨道结构和道床的变形。影响 轨向偏差值主要有以下几个方面： （1）几何尺寸不良：直线区段方向不良、曲线区段 不圆顺（正矢超限）、轨距递减不平顺等。 （2）轨道结构不良：钢轨硬弯、不均匀磨耗、木枕 失效、连续道钉浮离等。 （3）框架刚度减弱：扣件扣压力不足、轨道弹性不 均匀挤开等。
／
／
120
2
12
8
10
12
12
10
2.5
／
／
120
3
20
10
16
20
18
14
0.2 0.2 5 0. 1 0. 1
／
／
／
／
120
4
24
12
20
24
22
16
0.2
0. 0 6 0. 0
／
0.0 0 3 0.0 0
／
／
／
160
1
6
4
5
6
6
5
1.5
8
8
二、检测资料分析
n

运用轨检车数据分析提高轨道养护维修质量的探讨摘要：轨道检测车（以下简称轨检车）是检查轨道病害，指导轨道维修，保障行车安全的大型动态检测设备，也是实现轨道科学管理的重要手段。

我们不仅可以将轨检车动态数据和现场核查的静态数据动静结合，对管辖内设备进行从微观到宏观的掌握，指导我们的现场整改，还可以根据轨检车超限数据的级别来合理安排作业和调度人力，使各项资源得到最大化利用。

关键词：轨检车;现场整改;动静结合Abstract: The track inspection car (hereinafter referred to as the track inspection car) is to check the orbital diseases, guide rail repair, large dynamic detection equipment to ensure traffic safety, it is also an important way to realize the track of scientific management. We can not only the static data and dynamic data of track inspection car and on-site verification of binding, within the jurisdiction of equipment from micro to macro control, guiding our on-site rectification, it can also according to the track inspection car overrun data level to rationalize the operation and scheduling of manpower, the resources to obtain the maximum utilization.Key words: rail car; a combination of static and dynamic scene rectification;数据统计分析由于轨检车的检测项目包括了轨距、水平、轨向、三角坑、水平加速度等众多项目，我们在收到轨检车数据之后，有必要对种类繁多的检测项目进行分类统计，再逐一进行分析，方便工班长根据统计分析之后的数据进行合理的分工安排。

超限报告为工务工程技术人员和现场作业 人员提供了线路Ⅰ、Ⅱ、Ⅲ、Ⅳ级超限的 类型、峰值和分布情况，同时将超限的数
值、长度也清楚地列出，为现场养修作业
提供了工作量，对线路养修有很强的指导 作用。上图为时06年10月18日沪昆线（原 浙赣线）超限报告表。
2、曲线摘要报告表
曲线是线路的薄弱环节之一，曲线摘要报告是评 价轨道结构中曲线地段的整体状态。报告中所列 出的检测数据的里程、长度等数据均为轨检车实 际检测得到的数据。报告中首先给出了该条曲线 中影响列车通行速度的控制点（即曲线中状态最 差的一点），这给曲线养修指出了方向；同时报 告中的主要参数（如平均半径、超高）与设备图 表理论值对比也能对整个曲线技术状态进行评价， 从而来确定整治曲线的方法。
偏差评定的各种限值为实际幅值的半峰值，高低、轨 向不平顺按实际值评定，水平限值不含曲线上按规定 设置的超高值及超高顺坡量，三角坑超限包含缓和曲 线超高顺坡造成的扭曲量；固定型辙叉的有害空间部 分不检查轨距、轨向。记录表中，“+”号在高低中为 “高”，在水平中为“左高”，“－”反之。三角坑 检测基长为2.4m（或2.5m）。超限位置km+m为超限 具体里程，超限长度为超限所在是造成轨道短波高低的主要原 因，它们会增加机车车辆对轨道的冲击力，对线路的破坏 性很大。严重的高低不平顺将引起车轨剧烈地点头和浮沉 振动，会使车轮大幅度减载，甚至悬浮。在曲线上或方向 不良区段运行时，高低不平顺引起的车轮悬浮可能导致脱 轨。此外，高低不平顺的幅值过大，引起钢轨垂向负挠度 增大，会使道床阻力显著降低，引发无缝线路胀轨跑道，
四、波形分析与应用
（一）识图说明 1、轨检车波形图自上而下共12个波形通道，分别为左高
低、左轨向、右高低、右轨向、水平（超高）、曲率、轨 距、三角坑、垂加、水加、速度、地面标志。 2、波形比例尺：高低、轨向、轨距、三角坑为1mm，水 平（超高）为6mm，垂加、水加为0.01g；高低、轨向、 水平、三角坑、轨距的中线即为0mm。 3、地面标志：一种为轨检车ALD感应识别的标志。轨检 车车底装有电涡流传感器，在运行过程中能自动检测记录 轨道标志物（金属部件）。包括：道口、道岔、桥梁、轨 距拉杆等。另一种为轨检车逻辑计算标志：如里程标。图 形每一格为100m。地面标志很重要，对消除轨检车累积 误差，现场准确查找超限病害有着非常重要的作用。
