轨检车原理简介

轨检车的检测原理轨检车的检测原理：1、轨距的检测原理：GJ-4型轨检车所采用的轨距检测系统为激光光电伺服跟踪轨距测量装置。

在测量梁上安装激光光电传感器、位移计、驱动马达及伺服机械。

当钢轨产生位移，使轨距变化时，光电传感器感受其变化并输出相关电信号。

经调制解调器处理后，成为与轨距变化成线形比例的电压信号，再经过信号处理器、功放、驱动马达使光电传感器在伺服的推动下，发出的光束投身到左右股钢轨顶面下16mm处（16mm处是有效位置），跟踪钢轨位移。

经计算显示轨距。

（光电头被堵住、就不能检测轨距、同时也不检测方向）。

监测范围1415mm---1480mm +45mm、–20mm，误差为±1mm。

2.曲率的检测原理：曲率为一定弦长曲线轨道（如30米）对应的圆心角a，即、度/30m、度数大、曲率大、半径小。

反之，度数小、曲率小、半径大。

轨检车通过曲线时、测量轨检车每通过30米后车体方向角的变化值，计算出轨检车通过30米后的相应圆心角的变化值。

即曲率。

曲率、曲率变化率是检测曲线圆度的波形通道、仅供参考、不作考核内容。

能正确判断曲线正矢连续差和曲线的圆度。

曲率变化率的波形通道有突变、正矢肯定不好，（50×曲率）=正矢、如：某曲线曲率为0.46、正矢=50×0.46=23mm。

在直线上存在碎弯、小方向或轨距递减不好。

3、水平的检测原理：水平为轨道同一横断面内钢轨顶面之高差。

曲线水平称为超高。

GJ-4型轨检车采用补偿加速度系统测量水平，利用补偿加速度系统测量车体对地垂线滚动角，利用位移计测量车体与轨道相对滚动角，二者结合计算出轨道倾角。

利用两轨道中心线间距（1500mm）计算出水平值。

监测范围±200mm，误差±1.5mm。

4、高低的检测原理：高低是指钢轨顶面纵向起伏变化。

GJ-4型轨检车采用惯性基准的原理测量轨道变化的实际波型，得到高低变化的空间曲线，数据采集处理系统实时采集数据的间隔距离为0.305m,同时可换算成5米、10米、20米或其它弦长之测量法测量。

1 轨道检测车检测原理GJ-4型轨道检测车（简称轨检车）采用惯性基准测量原理和无接触测量方法，应用伺服跟踪、光电、陀螺、数字滤波等技术，采用先进的模拟-数字混合处理系统，传感器信号首先进入信号转接装置后，送入信号模拟预处理装置进行预处理。

预处理后的信号再通过信号转接及监视装置进入计算机数据处理系统，根据数学模型进行信号解偏、修正、补偿、滤波、合成计算出轨道几何参数，同时进行检测数据统计分析、摘取超限值、存储显示。

几何参数经D/A变换后，再经信号转接及监视装置后送至绘图仪以记录波形。

2 轨检数据说明维保部门反映根据检测缺陷数据在现场找不到对应的缺陷，或是现场根本不存在缺陷，根据轨检车设计原理需要更正几个观念。

2.1 里程误差GJ-4型轨检车使用的缺陷定位方法是人工设置里程，即在轨检车头尾两端各有一个里程设置键盘，检测过程中由操作人员观看现场里程标后在键盘中输入里程，传至检测系统形成缺陷数据里程。

因人为反应时间误差及两头设置里程的原因，致使检测的缺陷里程与现场会产生一定误差（见表1，下行，连续2次检测的同一处缺陷里程最大相差48 m）。

因此，现场核查时应在缺陷里程前后50 m内查找比较可靠。

2.2 正反向误差轨检车设计是根据轨检时面向轨检车发电机端为正方向，背向发电机端为反方向，而在确定左右高低、左右轨向时也与轨检车正方向有关，同时轨检车设计三角坑、水平项目正负也与正方向有关，而不是以轨道通常的上下行、左右轨定义，因此在现场查找缺陷时应先确定轨检车定义的正方向，进而判断缺陷存在的轨边及正负峰值。

轨检系统易受发电机振动影响，一般为不带动力，需要牵引机车牵引或推动检测。

受检测车两转向架轴重存在差异的影响，当机车牵引悬挂端不同，在推行或牵引过程中，由于动力因素作用，会导致设备检测梁产生不同程度的相对钢轨的位移，基于此，检测的轨道几何精度存在误差。

2.3 动态不等同于静态我国对动态检测设备的评价一直以检测精度作为主要指标。

GJ-5轨检车原理及应用GJ-5型轨检车原理及应用一、轨道动态检查技术的发展变化轨道动态检查相比静态检查，更准确，也更能反映线路真实情况，更能评价列车运行安全性指标，因此轨检车一直是检查轨道病害、指导线路养护维修、保障行车安全的重要手段。

我国轨道动态检查技术随着计算机技术和检测技术的发展得到迅速的发展，从二十世纪50年代的GJ-1型轨检车发展到目前的GJ-5型轨检车，检测精度和可靠性大大提高。

1、GJ-1型轨检车采用弦测法，机械传动，可以将轨距、水平、三角坑、摇晃（用单摆测量）项目的幅值绘在图纸上，人工判读超限并计算扣分。

2、GJ-2型轨检车仍采用弦测法，但改为电传动，检测项目比GJ-1型增加了高低，也是需要人工判读超限和计算扣分。

我局1988-1993年使用该型车。

3、GJ-3型轨检车于80年代初期研制成功，是我国轨检车技术的一次大飞越，采用先进的传感器技术、计算机技术和惯性基准原理，可以检测高低、水平、三角坑、车体垂直和水平振动加速度等项目，计算机采集各检测项目数据后，判断超限等级并计算扣分。

我局GJ-3型轨检车（SY997737）于1994年初开始运用，是全路GJ-3型运用时间最长的，也是用得比较好的。

a、1999年我局轨检车技术人员研发的Ⅲ型轨检车实用软件成果是工务部门汇总分析轨检车检查数据、指导养护维修线路的工具，它使轨检车的工作效率和工作质量得到了大大的提高，该成果达到了国领先水平，于2000年通过了局级鉴定，并于2002年获得路局科技进步三等奖。

b、为了均衡地提高线路养护维修的质量，我局轨检车技术人员研发了轨道质量指数（TQI）应用软件，并于2003年局工务维修会议上向各工务段推广应用，便于向各工务段掌握线路的动态质量，科学指导线路养护维修，真正做到状态修，收到了很好的效果。

c、2004年我局轨检车技术人员研发GPS（全球定位系统）自动校正里程系统，该系统能自动校正轨检车里程，消除轨检车测量的里程累计误差，便于各段准确定位检查病害处所，查找和整治线路病害，保证行车安全和提高线路保养质量。

GJ-5型轨检车的检测原理及数据处理摘要：轨道检查车是检查轨道病害的大型动态检测设备,对运输安全具有重要作用。

文章简要探讨GJ-5型轨检车所采用的激光和摄像检测技术对常见病害的检测原理，介绍轨检车在病害检测中所产生的数据的识读及处理方式，分析我国两种轨道质量评价法的利弊以及应用方法。

关键词：轨检车；检测原理；数据处理1引言上世纪80年代以来，通常采用一维光电位移传感器，为满足测量系统的定位要求，安装基准一般选择在以轮对为刚体的结构上。

从测量原理角度来看，测量链的简捷有助于提高测量系统的精度。

但是，随着检测速度的提高，轮轨作用力的增大，轴箱的振动随之增大，工作环境的恶劣束缚了检测系统的性能。

随着传感器技术及计算机技术的发展，开始采用二维光电位移传感器，上世纪90年代末期，满足于更高精度的检测速度的激光和摄像技术获得应用并逐步取代了原有的其他检测系统。

目前，当今世界高速铁路发达的国家，激光和摄像检测技术获得了广泛的应用，而且，已成为目前世界上轨道检测系统的主流。

如日本、美国、法国、德国、意大利等，均不同程度采用了该检测技术，从而提高了系统检测速度、精度和可靠性。

在此背景下，我国引进了GJ-5型轨检车，采用激光和摄像检测技术，可测项目有：轨距、左右轨向、三角坑、曲率、车体加速度、轨底坡（可选项）、钢轨断面（可选项）等。

2GJ-5型轨检车对病害的检测原理2.1高低检测原理高低的测量基于惯性基准原理与图像测量原理。

测量梁相对于钢轨的位移分为两部分，第一部分为测量梁自身的位移，这部分由测量梁中的惯性包测量出梁的垂直加速度，并由系统对其修正，除去重力分量等不利因素，对加速度进行二次积分可得位移值。

第二部分为测量梁移动后与钢轨之间的距离，由图像处理系统获得。

两项位移之和为钢轨的高低数值。

图1高低检测原理简图2.2轨距检测原理轨距采用图像测量原理。

钢轨内外两侧激光器发出一扇形光带，垂直照射在钢轨上，在钢轨上形成一垂直断面。

GJ-5轨检车原理及应用GJ-5型轨检车原理及应用一、轨道动态检查技术的发展变化轨道动态检查相比静态检查，更准确，也更能反映线路真实情况，更能评价列车运行安全性指标，因此轨检车一直是检查轨道病害、指导线路养护维修、保障行车安全的重要手段。

我国轨道动态检查技术随着计算机技术和检测技术的发展得到迅速的发展，从二十世纪50年代的GJ-1型轨检车发展到目前的GJ-5型轨检车，检测精度和可靠性大大提高。

1、GJ-1型轨检车采用弦测法，机械传动，可以将轨距、水平、三角坑、摇晃（用单摆测量）项目的幅值绘在图纸上，人工判读超限并计算扣分。

2、GJ-2型轨检车仍采用弦测法，但改为电传动，检测项目比GJ-1型增加了高低，也是需要人工判读超限和计算扣分。

我局1988-1993年使用该型车。

3、GJ-3型轨检车于80年代初期研制成功，是我国轨检车技术的一次大飞越，采用先进的传感器技术、计算机技术和惯性基准原理，可以检测高低、水平、三角坑、车体垂直和水平振动加速度等项目，计算机采集各检测项目数据后，判断超限等级并计算扣分。

我局GJ-3型轨检车（SY997737）于1994年初开始运用，是全路GJ-3型运用时间最长的，也是用得比较好的。

a、1999年我局轨检车技术人员研发的Ⅲ型轨检车实用软件成果是工务部门汇总分析轨检车检查数据、指导养护维修线路的工具，它使轨检车的工作效率和工作质量得到了大大的提高，该成果达到了国内领先水平，于2000年通过了局级鉴定，并于2002年获得路局科技进步三等奖。

b、为了均衡地提高线路养护维修的质量，我局轨检车技术人员研发了轨道质量指数（TQI）应用软件，并于2003年局工务维修会议上向各工务段推广应用，便于向各工务段掌握线路的动态质量，科学指导线路养护维修，真正做到状态修，收到了很好的效果。

c、2004年我局轨检车技术人员研发GPS（全球定位系统）自动校正里程系统，该系统能自动校正轨检车里程，消除轨检车测量的里程累计误差，便于各段准确定位检查病害处所，查找和整治线路病害，保证行车安全和提高线路保养质量。

轨道检验车对铁路安全的贡献轨道检验车（Track Inspection Vehicle，TIV）对铁路安全的贡献引言：随着铁路运输的不断发展，铁路安全成为了一个重要的议题。

为了确保铁路的安全性，各国铁路部门都致力于使用最先进的技术和工具进行监测和检测。

轨道检验车（Track Inspection Vehicle，TIV）作为其中一种重要的工具，不仅可以提供及时准确的数据，而且在检测和预防铁路问题方面发挥着重要作用。

本文将探讨轨道检验车对铁路安全的贡献，并介绍其工作原理、功能和优势。

一、轨道检验车的工作原理轨道检验车是一种专门设计用于检测铁路轨道和设施的车辆。

它配备了各种先进的传感器和测量设备，可以准确地记录下铁路轨道的状况，以及相关设施的功能性。

这些传感器和测量设备包括但不限于高精度GPS、激光扫描仪、多通道测量设备等。

通过精确地记录下铁路轨道的细节，轨道检验车可以为铁路运营商提供重要的数据，帮助他们进行预测和维护，以保证铁路的安全性。

二、轨道检验车的功能1. 轨道状况评估：轨道检验车拥有高精度的激光扫描仪和传感器，能够准确地记录下铁路轨道的几何偏差，如轨道高低、曲率、挠度等。

通过收集这些数据，铁路运营商可以准确评估铁路轨道的状态，并及时进行维护，以降低事故风险和增加乘客的舒适度。

2. 设施监测：除了轨道本身，轨道检验车还能够监测、评估和记录下铁路设施的状态，如枕木、道岔、信号系统等。

这些数据对于提前预防设施故障、优化设备维护周期以及提高设施寿命都具有重要意义。

3. 异常检测：轨道检验车能够通过不同的传感器和测量设备来检测轨道上的异常情况，如裂缝、松脱、缺陷等。

通过及时发现和报告这些异常情况，铁路运营商可以采取措施，及时修复或替换受损的部件，以确保铁路的安全运营。

4. 数据分享和分析：轨道检验车所收集的数据可以通过无线传输技术进行实时共享，并通过分析软件进行处理。

这些数据可以提供给相关的铁路部门、工程师和决策者，以进行更加深入的分析和决策。

GJ-5轨检车原理及应用GJ-5型轨检车原理及应用一、轨道动态检查技术的发展变化轨道动态检查相比静态检查，更准确，也更能反映线路真实情况，更能评价列车运行安全性指标，因此轨检车一直是检查轨道病害、指导线路养护维修、保障行车安全的重要手段。

我国轨道动态检查技术随着计算机技术和检测技术的发展得到迅速的发展，从二十世纪50年代的GJ-1型轨检车发展到目前的GJ-5型轨检车，检测精度和可靠性大大提高。

1、GJ-1型轨检车采用弦测法，机械传动，可以将轨距、水平、三角坑、摇晃（用单摆测量）项目的幅值绘在图纸上，人工判读超限并计算扣分。

2、GJ-2型轨检车仍采用弦测法，但改为电传动，检测项目比GJ-1型增加了高低，也是需要人工判读超限和计算扣分。

我局1988-1993年使用该型车。

3、GJ-3型轨检车于80年代初期研制成功，是我国轨检车技术的一次大飞越，采用先进的传感器技术、计算机技术和惯性基准原理，可以检测高低、水平、三角坑、车体垂直和水平振动加速度等项目，计算机采集各检测项目数据后，判断超限等级并计算扣分。

我局GJ-3型轨检车（SY997737）于1994年初开始运用，是全路GJ-3型运用时间最长的，也是用得比较好的。

a、1999年我局轨检车技术人员研发的Ⅲ型轨检车实用软件成果是工务部门汇总分析轨检车检查数据、指导养护维修线路的工具，它使轨检车的工作效率和工作质量得到了大大的提高，该成果达到了国内领先水平，于2000年通过了局级鉴定，并于2002年获得路局科技进步三等奖。

b、为了均衡地提高线路养护维修的质量，我局轨检车技术人员研发了轨道质量指数（TQI）应用软件，并于2003年局工务维修会议上向各工务段推广应用，便于向各工务段掌握线路的动态质量，科学指导线路养护维修，真正做到状态修，收到了很好的效果。

c、2004年我局轨检车技术人员研发GPS（全球定位系统）自动校正里程系统，该系统能自动校正轨检车里程，消除轨检车测量的里程累计误差，便于各段准确定位检查病害处所，查找和整治线路病害，保证行车安全和提高线路保养质量。

一、对轨检车检测性能应了解的内容：用轨检车对轨道进行动态检测，掌握线路在列车实际动载作用下、轨道几何尺寸偏差（四大项、是了解掌握线路局部不平顺、是峰值管理的考核内容）与相关的各项参数（曲线要素、区段总结报告、公里总结报告）及相应的轨道质量指数（各种偏差的加权平均值、TQI是了解掌握线路区段整体不平顺、是均值管理的考核内容）。

每250mm可测7项的加权平均值。

维规规定每200米质量指数大于15g，要按排维修。

对线路状态作出评价。

是线路动态质量检查的重要手段。

以便科学地指导线路养护维修工作。

即是工务管理科学化的一个重要组成部分。

也是上级领导衡量、考核设备状态的重要措施之一（应该说轨检车是为我们检查线路、发现问题、指导我们维修保养的工具，现已成为考核的工具、又提倡检后修。

这就需要我们努力、对我们的日常工作提出了更高的要求。

不过上级领导考核线路质量凭轨检车是比较科学的）。

并用于各级管理部门之间决策的依据。

要消灭轨检车三级分，就要了解掌握它的检测原理。

但是轨检车成绩好能代表线路基础好吗？也不完全说明线路质量好。

要认真对待。

如；-----。

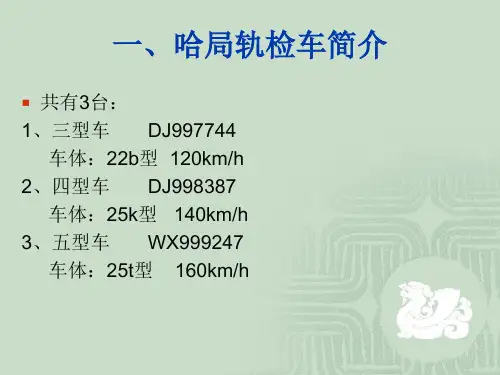

我国利用轨道检查车检测动态已有40佘年的历史，经过更新、改造、引进技术、目前路局应用的是GJ-4型轨检车车号997990。

车底是160km/h（997740、997519是3型轨检车、车底是120km/h、997519、04年3季度已报废）（今天主要讲997990，因它出分多，优良率低，三级分时有发生）。

自1996年投入使用,（04年5—9月份在南京对车辆进行了大修，其它设备要逐步更换）。

它采用了当今世界上最先进的惯性基准检测原理，被设计成捷联式检测系统。

（现部轨检车已定GJ--5型）监测原理和GJ-4型一样，也是采用惯性基准的检测原理。

不一样的是它采用摄像形式，能看到就能监测到，包括钢轨飞边、垂直、侧面磨耗，还能测出脱轨糸数。

(公式：Q/P≤1.2。

Q表示横向力、P表示垂直力。

轨检小车测量原理(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轨检小车测量原理技术规格轨道的任务是确保列车按规定的速度安全平稳不间断运行，因此轨道几何状态亦应保持与列车运行相匹配的规定状态。

随着客运专线等高速线路的建设，列车速度将大幅提高，对轨道几何形位标准要求也是越来越高，故而采取动态检测的周期也越来越短，但静态检测还不能完全由动态检测来替代，因为静态检测可随时，测量轨道的几何形位，指导施工和维修作业。

列车运行速度越高，轨道几何形位允许偏差越小，传统的轨道检测工具，例如道尺等已不能满足量测精度要求，使用轨检小车测量轨道几何形位势在必行，这也是铁路检测工具现代化的重要标志之一。

使用设备仪器轨道检测小车是一种检测静态轨道不平顺的便捷工具。

它采用电测传感器、专用便携式计算机等先进检测和数据处理设备，可检测高低、水平、扭曲、轨向等轨道不平顺参数。

国外铁路在动静态不平顺差异较小的高平顺线路、无碴轨道线路，以及在新线施工中，整道、检查铺设精度、验收作业质量时，广泛应用轨道检测小车。

GRP1000测量系统主要由手推式轨检小车和分析软件包两大部分组成。

即可单独测量轨道水平，轨距等相对结合参数，也可配合LEICA TPS全站仪来实现平面位置和高程的绝对定位测量，上述绝对定位测量通过全站仪的自动目标照准功能以及与GRP1000之间持续无线电通讯来完成。

测量外业完成后，系统能产生轨道几何测量的综合报表。

用户可根据需要定义报表的输出界面，选择性的输出轨道位置、轨距、水平、轨向（短波和长波）、高低（短波和长波）等几何参数。

GRP1000在德国高铁竣工测量、西班牙高铁无碴轨道施工、京津城际轨道第三方检测及武广客运专线施工中得到了很好的应用。

Leica TCRP 1201全站仪 Amberg GRP 1000SGRP1000轨道测量系统的测量原理GRP1000轨检小车精度如下：项目精度里程光电记数器测量方式测量误差< %里程分辨率±5mm轨距（mm） 1435轨距传感器量程 -25mm～+65mm轨距传感器精度±水平传感器量程 -10°～+10°换算成高差±225mm 水平传感器精度±水平位置和高程测量精度±1mm1.检测内容及方法1)中线坐标及轨面高程轨道中线坐标和轨面高程的检测，是对线路轨道工程质量状况的最基本的评价。
