水泥搅拌桩抽芯检测方案

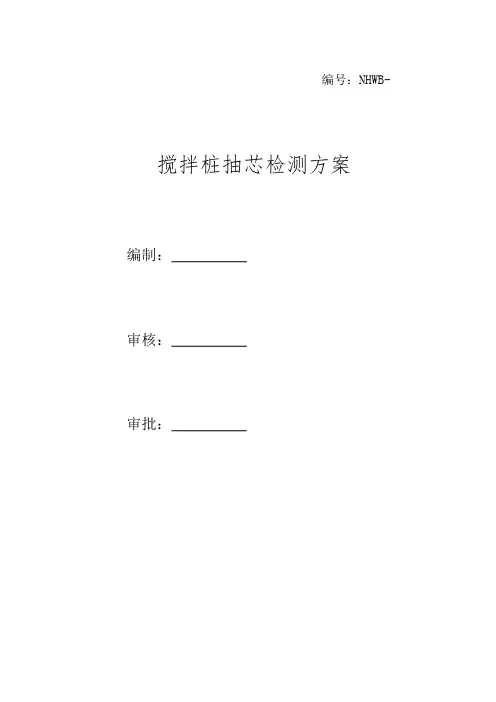

编号：NHWB- 搅拌桩抽芯检测方案编制：审核：审批：目录1. 适用范围本检测实施细则适用佛山市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测,检测90天钻芯抗压标准值不小于,目前进行28天快测,一般要求28天抗压标准值不小于。

2. 检测依据建筑地基基础检测规范 DBJ15-60-2008 ；建筑基桩检测技术规范 JGJ 106－2003 ；建筑桩基技术规范 JGJ 94－2008 ；公路桥涵施工技术规范 JTJ/TF50-2011 ；岩土工程勘察规范 GB50021-2001 。

佛山市南海新型公共交通系统试验段5标水泥搅拌桩试桩方案。

相关图纸检测要求。

3、工程概况本工程位于佛山市南海区,工程的试车线与出入段为直径米的水泥土搅拌桩软地基加固,要求单桩承载力不于75KN,数量约8200根,抽检数量%,场地路面软地基固要求单桩承载力不于65KN,数量约5350根,抽检数量%,现场取不同部位的桩共16根,以上两种搅拌桩均做静载和抽芯试验。

4. 试验前的准备工作了解试验现场情况：包括检测桩的位置、道路、场地平整、水、电源及障碍物。

应按规范规定收集必要的资料并记录于桩基钻芯检测见证签认表,主要包括：检测桩的平面位置、桩号；设计、施工、监理、监督单位；检测桩的设计施工资料桩型、桩径、桩长、设计承载力；检测桩场地的工程地质资料。

对于仲裁检测或重大检测项目,或委托方有要求时,应制定检测方案。

根据现场检测具体要求,合理配置仪器设备和检测人员,并配置必要的计算工具和有关表格。

5. 仪器设备主要仪器设备XY—1A型钻机。

10l mm单动双管金刚石钻具。

主要仪器设备的安装设备安装及钻前准备：钻探设备的安装必须稳固、精心调平,各部固定螺栓要拧紧,传动系统要相应对线,确保施工过程不发生倾斜、移位：钻探设备安装定位后,钻机的立轴中心、天车前缘切点与桩计划开孔中心点必须在同一条铅垂线上；设备安装后,必须进行试运转,在确认正常后方能开钻；应具备冲洗液循环系统,循环系统必须离开钻机塔脚以上,避免冲洗液冲湿场地而造成钻机倾斜、移位。

目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、检测内容及频率 (1)四、检测原理 (1)五、检测龄期的要求 (2)六、试验准备 (2)七、检测方法 (2)八、检测数据的整理 (5)九、检测结果的判别、评定 (5)十、检测报告 (6)水泥搅拌桩取芯法检测方案一、依据的检测标准及技术要求（1）本检测方案依据的检测标准及技术要求是：《建筑基桩检测技术规范》（JGJ 106-2014）。

（2）项目公司管理文件及设计图纸、资料；二、适用范围适用于检验水泥搅拌桩的桩长、桩身材料强度和桩身完整性。

三、检测内容及频率3.1 检测内容①检测桩身材料的质量情况，如桩身材料的胶结状况、含灰量是否正常、桩身完整性等，桩身材料强度是否符合设计要求；②施工记录桩长是否真实。

3.2 检测频率检测频率为总桩数的1%～2%。

四、检测原理采用钻芯法对水泥搅拌桩进行检测，是在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试，用以评价成桩质量。

钻机工作主要由钻机本身、钻塔、泥浆泵三大块组成。

其中钻机本身又由钻盘（夹钻杆）、液压泵站、提升轮、主轴传动箱、离合器、水龙头、液压操纵系统、机身等部分组成。

工作时将钻杆夹持在钻盘上，利用动力（电动机或柴油发动机）通过传动系统带动旋转，钻杆的最前端安装有钻头，进给力由液压系统控制，当钻进一定深度，再接长钻杆，如此反复，进行钻孔，直至将孔钻到所需深度。

图1 钻机工作原理钻塔是用来下钻和提钻时，用于吊装钻杆的支架，通过提升轮的正、反转，用高强钢绞线提钻和下钻。

泥浆泵是在钻井时，给钻头冷却时供水的高压泵，因为钻孔时钻头需要冷却，同时又要将钻出的沙石泥土排出，所以通过钻杆中心的孔将高压水输送的钻头，同时高压水连同泥沙从钻杆四周被挤出孔内。

五、检测龄期的要求水泥搅拌桩龄期要达到28d。

六、试验准备6.1 收集和了解检测工程概况①工程项目名称，建设、设计、施工、监理单位名称；②场地工程地质勘察报告；③桩基本参数：桩型、桩径、桩长、桩身强度；④桩位图及桩基施工记录。

附件：
水泥搅拌桩检测方案
一、工程概况
本工程为知识诚南起步区KS2号路第二标段（K1+300~K2+121）施工总承包，根据图纸平面设计图，现有综合管沟需要进行软基处理，设计均采用桩径为Ф500mm水泥土搅拌桩。

本期工程主要采用软基处理范围为：综合管沟K1+540~K1+600。

二、检测情况
本工程搅拌桩总数为360根，根据设计图纸和建筑地基基础检测规范(DBJ15-60-2008)的要求，必须进行以下几项检测：
1、单桩竖向抗压静荷载试验检测频率按1%,检测数量4根；复合地基承载力试验检测频率按1%,检测数量4根。

2、钻孔抽芯检测频率按1%,检测数量为4根。

3、水泥搅拌桩无侧限抗压强度检测按5%，检测数量为18根。

水泥搅拌桩检测方案目录1.工程概况 (1)2.编写依据 (2)3.检测目的 (2)4.检验内容及部位 (3)5.检测方法 (3)6.检验仪器设备 (7)7.安全及质量保证措施 (7)8.水泥搅拌桩试桩桩位平面布置图 (8)水泥搅拌桩试桩检测方案1.工程概况新建湄洲湾南岸铁路支线位于福建省泉州市湄洲湾南岸，该线路北起在建的福厦铁路仙游站厦门端接出，经泉州市泉港区和惠安县至斗尾站，线路沿途经过仙游县、泉港区及惠安县，正线全长39.87km，疏解线长4.381km。

试桩位于线路DK25+951～DK26+049段，该段地貌情况为大部分位于滨海海积平原，局部为剥蚀残丘，地面标高为 2.83～6.0m，多为旱地，地形平坦，开阔。

地质情况为：上覆第四系全新统人工堆积层Q4ml，海积层Q4m 淤泥质粉质粘土，粉砂，细砂，中砂，粗砂，上更新统破积层（Q3dl+el），下伏燕山早期第一次侵入花岗岩（ηγ52（3））。

（1-2）：素填土（Q4ml)：褐黄色、灰黄色、灰色、分布不均，密度不一，以粉质粘土为主夹杂植物根茎，碎石等，层厚0.5-3.5m。

属于Ⅱ级普通土。

γ=18KN/m3，C=10kpa。

（2-1）：Q4m 淤泥，深灰色，灰色，流塑-软塑，夹腐殖质和贝壳，含少量有机质，有腥臭味硬，偶夹少量中粉细沙，含量10-15%，层厚0-8.8m。

属于Ⅱ级普通土。

γ=16.5KN/m3，C=6kpa，【σ】=40kpa。

（6-1）Q4m 中砂，灰色、深灰色、灰黄色，松散-稍密，饱和、颗粒矿物成分以长石、石英为主，含少量泥质及贝壳碎片，层厚0-7.5m，γ=18KN/m3，C=0kpa，【σ】=120kpa。

（7-1）Q4m 粗砂，灰黄色、浅黄色，灰色，松散-稍密，稍湿-饱和、颗粒矿物成分以长石、石英为主，含少量泥质及贝壳碎片，层厚0-5.8m，γ=18KN/m3，C=0kpa，【σ】=150kpa。

（22-1）：花岗岩W4 (（ηγ52（3）),全风化，浅黄色，褐灰色，风化强烈，岩芯呈土柱状，手捏易碎；矿物以长石、石英为主，含少量黑云母。

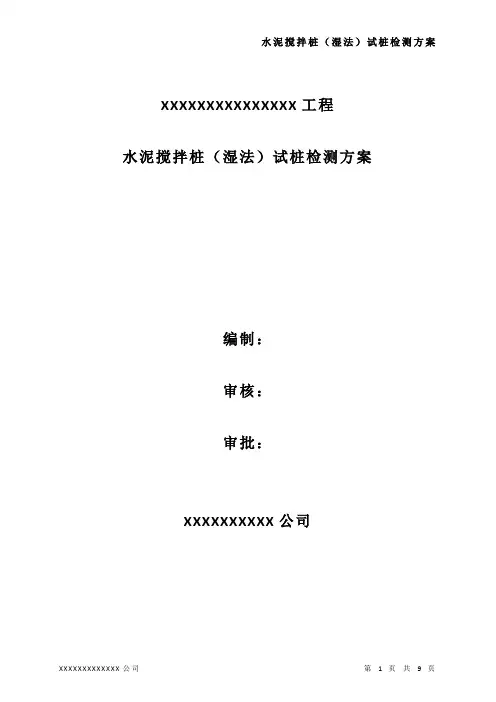

XXXXXXXXXXXXXXX工程水泥搅拌桩（湿法）试桩检测方案编制：审核：审批：XXXXXXXXXX公司目录第一章工程概况 (3)第二章试验桩方案 (3)第三章检测要求及质量标准 (4)第一节检测要求 (4)第二节检测目标 (4)第三节检测工作量 (4)第四章检测方案 (4)第一节编制依据 (4)第二节抽芯及无侧限抗压强度检测 (5)1、遵循的规范和规程 (5)2、试验方法与要求 (5)3、取芯试验分析 (6)第三节复合地基承载力检测 (6)1、遵循的规范和规程 (6)2、试验方法与原理 (6)第四节检测设备及人力计划 (8)1、检测仪器设备表 (8)2、人力计划 (9)第一章工程概况根据地质钻探资料（初步勘察），本工程沿线的软土分布范围广、厚度大，为了减少因路基产生的不均匀沉降，提高车辆行驶的舒适性，对该路基的填筑需进行水泥搅拌桩地基处理。

水泥搅拌桩桩径0.5m，采用正三角形布置，桩间距1.2m，桩长15m，采用42.5号普通硅酸盐水泥，水泥掺入量12%。

桩顶需设置300mm厚褥垫层，材料级配砂石，最大粒径不得大于20mm。

褥垫层的夯填度不大于0.9。

第二章试验桩方案根据施工安排。

水泥搅拌桩施工分为13个施工段，甲方要求L2和L7需尽快完善。

因此试桩部位优先选择在以上2个施工段。

根据图纸要求，需设置不少于5根。

因此，根据地质条件，在L2与L7、L9中间部位设置5根试桩。

水泥掺入量及试桩位置坐标如下：考虑到单桩复合地基时，桩周边应有其他桩位，以形成复合地基效果，拟定每种水泥含量、水灰比分别做静载和抽芯检测。

经过考虑布置如下：1#和5#试桩做抽芯检测，2-4#桩做静载试验。

第三章检测要求及质量标准第一节检测要求成桩28d后取芯无侧限抗压强度大于1.0Mpa。

第二节检测目标本次检测的质量目标：人员持证上岗情况；仪器设备确保在检定周期内运行正常；使用的现行规范有效；提供复核地基承载力；检测桩身完整性情况，为设计和甲方提供技术参数及依据。

一、水泥搅拌桩试验检测方案（1）水泥土试验为确定该工程深层搅拌桩采用哪种水泥掺入比合适，要在工程现场钻孔取土样到有相应资质的实验室做搅拌桩掺入比室内强度试验（养护室的温度为20±2℃，湿度大于90％，试验所用的水泥与试桩所用水泥一致。

所取土样主要为③层的淤泥质土，分别采用水泥掺入比12％、15％，18%，分别检验了龄期为7天、14天、28天、60天、90天的水泥试块抗压强度，每组试验6个试块，共90个试块。

按70.7×70.7×70.7的水泥砂浆试模进行水泥土的强度试验。

水泥土强度试验的试件编号表1：试块强度实验数据记录表日期实验温度仪器实验员记录员校核员（2）试桩工艺参数确定试验为了确定深层水泥土搅拌桩的施工工艺，特要求做深层水泥土搅拌变径桩试桩，该桩具有提高地基承载力、控制地基沉降、降低地基处理费用等优点。

试桩按湿法成桩进行试验。

桩排成10行，每行3根桩，桩与桩成正方形布置，间距分三组1.5×1.5m，2.0×2.0m, 2.5×2.5m，呈每三个一组；1)水泥土搅拌桩的主桩直径Φ500，扩大的支盘桩径Φ1000；水泥掺入比为15％，水泥采用32.5R普通硅酸盐水泥。

如图1所示：图1 试验桩的剖面图2)水泥土搅拌桩支承于第四层（细砂），要求进入该层1.0米，预计桩长约12.0米。

3)施工过程中，应认真记录施工中的各种操作参数，下钻及提升的阻力情况等。

以便根据试验结果，确定正式施工参数。

浆液配制。

按照水泥浆的水灰比和水泥质量要求称取用水量。

先将水泥加入自动计量灰浆搅拌机中，再将水加入，搅拌时间≥3 min。

制备好的水泥浆停置时间应≤45 min，使用前浆液在灰浆搅拌机中应不断搅拌。

设备安装搭置起吊塔架、安装起吊装置、导向架及搅拌轴、输浆管。

电器系统必须安装漏电保护装置，供浆系统应布置在离深层搅拌桩机50 m的范围内。

桩机定位用起重机将深层搅拌桩机吊至指定桩位。

水泥土搅拌桩钻孔取芯法质量检测综合评定方法简介水泥土搅拌桩钻孔取芯法是一种常用的土木工程施工技术，通过在地下进行钻孔并取芯，可以获取土壤的物理力学性质参数，为工程设计和施工提供依据。

然而，水泥土搅拌桩钻孔取芯法的质量检测是确保工程施工质量的重要环节。

本文将介绍一种综合评定方法，以提高水泥土搅拌桩钻孔取芯法的质量检测水平。

方法步骤1. 钻孔前准备工作在进行水泥土搅拌桩钻孔取芯法之前，需要进行一系列的准备工作，以确保施工的顺利进行。

具体包括： - 确定钻孔位置和孔径大小； - 清理孔口周围的杂物和沉积物； - 疏通孔口附近的管道，确保通畅无阻； - 质量检测设备和工具的检查和校准；2. 钻孔施工根据设计要求和孔口位置，进行钻孔工作。

具体操作包括： - 确定最佳的钻孔技术和工艺； - 选择合适的钻具和冲击装置； - 控制钻孔速度和深度，保证孔口位置的准确性； - 随时检查钻具的状态，并及时更换磨损严重的部件；3. 取芯工作钻孔施工完成后，需要进行取芯工作，以获取土壤样品进行后续实验室测试。

具体步骤包括： 1. 使用取芯钻具将水泥土芯样取出； 2. 对取出的芯样进行标记，以便后续分析； 3. 快速将芯样转运至实验室，进行物理参数测试和化学分析；4. 质量检测参数水泥土搅拌桩钻孔取芯法的质量检测主要依据一些关键参数进行评判。

以下是常见的质量检测参数： - 孔口位置和孔径的偏差； - 钻孔速度和深度的变化情况； -芯样的完整性和一致性； - 取芯过程中的振动和冲击力； - 芯样的湿度和含水量；- 芯样的含砂量和颗粒分布； - 芯样的压缩强度和剪切强度；结论水泥土搅拌桩钻孔取芯法质量检测方法是确保工程质量的重要手段，通过本文介绍的综合评定方法，可以全面、详细、完整地评估钻孔取芯的质量。

在实际工程中，需要结合设计要求和施工规范，选择合适的仪器设备和操作技术，并加强质量监控和现场管理，以提高水泥土搅拌桩钻孔取芯法的质量水平。

水泥搅拌桩抽芯检测方案1、试验目的检验搅拌桩的桩身质量、桩身强度是否符合设计要求；桩端持力层是否符合设计要求；施工记录桩长是否属实等。

2、仪器设备1)钻取芯样宜采用液压操纵的钻机。

钻机设备参数符合以下规定：①额定最高转速不低于790r/min。

②转速调节范围不少于4档。

③额定配用压力不低于1.5MPa。

2) 钻机应配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。

钻杆应顺直，直径宜为50mm；3) 钻头应根据混凝土设计强度等级选用合适粒度、浓度、胎体硬度的金刚石钻头，且外径不宜小于100mm。

钻头胎体不得有肉眼可见的裂纹、缺边、少角、倾斜及喇叭口变形；4）水泵的排水量应为50~160L/min，泵压应为1.0~2.0MPa；5）锯切芯样试件用的锯切机应具有冷却系统和牢固夹紧芯样的装置，配套使用的金刚石圆锯片应具有足够刚度；6）芯样试件端面的补平器和磨平机应满足芯样制作的要求。

3、基本原理轻型动力触探，就是利用一定的锤击动能，将一定规格的圆锥探头打入搅拌桩中，根据打入桩中的阻抗大小来判别桩身强度。

4、检测标准1）《建筑地基基础检测规范（广东省标准）》（DBJ 15-60-2008）；2）《建筑地基处理技术规范》（JGJ 79-2002）；3）委托方提供的相关设计图纸。

5、抽检数量检测数量为施工总桩数的0.5%，且不小于3根。

6、准备工作为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作：1)道路条件：满足2吨载重货车运输钻机设备进退场；2)负责受检桩头的出露和开挖，以便钻芯检测孔的准确定位；3)若因基坑开挖而使钻机检测设备无法安置就位时，负责安排塔吊等设备协助起吊就位；以上各项所发生的一切费用由委托方承担。

水泥土搅拌桩专项检测方案水泥土搅拌桩专项检测方案目录第一章工程概况 (1)第二章检测内容及目的 (1)第三章检测依据及标准 (1)第四章试验检测方法 (2)1搅拌桩钻芯试验 (2)取芯检测法 (2)取芯检测法 (2)选择检测桩的原那么 (2)主要设备 (3)钻芯设备 (3)芯样加工设备 (3)取芯钻探及技术要求 (4)取芯工艺及技术要求 (4)钻孔回填 (4)芯样抗压强度试验与强度计算 (5)试桩施工工艺要求： (6)2复合地基静载荷试验 (7)试验方法与原理 (8)当出现以下现象之一时可终止试验：.............. .. (9)复合地基承载力特征值确实定： (9)II水泥土搅拌桩专项检测方案单桩复合地基承载力检测........................................................ . 10 3单桩竖向抗压静载试验......................................................... . 12 试验设备. (12)加载与量测设备. (12)试验要求 (13)单桩竖向抗压承载力检测 (14)III水泥土搅拌桩专项检测方案水泥土搅拌桩专项检测方案第一章工程概况工程名称：揭阳科技创意城商务交流用楼配套建设工程建设单位：揭阳市城市投资开发设计单位：揭阳市建筑设计院监理单位：揭阳市工程建设监理施工单位：广东电安电力工程工程地点：揭阳市榕城区〔渔湖镇仙阳村〕本工程室外地坪地基处理采用水泥搅拌桩，浆液搅拌法，桩径为500mm，桩长12m，桩间距1750mm，梅花式公布，水泥土搅拌桩共2067根，长度共24804m。

第二章检测内容及目的⑴试验内容：水灰比、抽芯、复合地基静载荷试验、单桩竖向抗压静载试验、⑵试验目的：取芯法是从结构上钻取芯样，评定结构质量的一种检测方法，和非破损方法并列互补优势：方法简单，结构信息直接、真实，不需转换劣势：半破损〔微破损〕，本钱较高、工时较长。

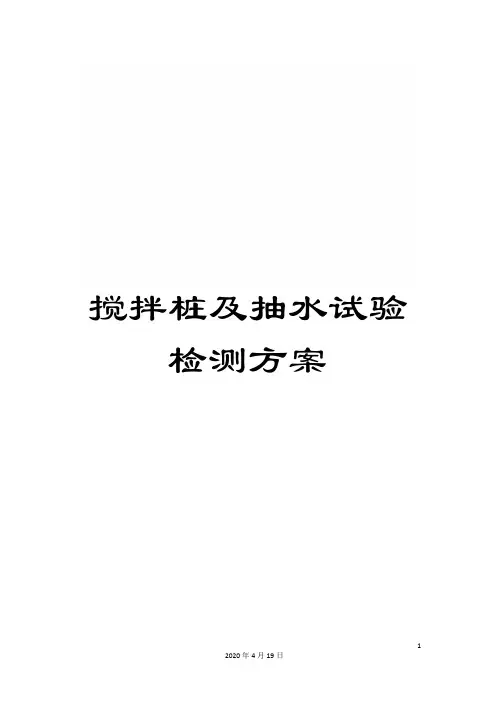

搅拌桩及抽水试验检测方案检测方案报审表工程名称：XXX审批完成后返还一份给检测单位存档。

注：请按方案做检测前准备工作。

XXX搅拌桩检测方案编制：___________________审核：___________________批准：__________________XXXX质量安全检测中心有限公司月日XXX程项目土建施工总承包（标段二）搅拌桩检测方案一、工程概况XXX工程位于广州市番禺区西北部，西邻佛山陈村，东靠105国道，北至大石水道，南至龙湾村，位于广佛都市圈地理中心，占地面积36.2平方公里。

本项目的建设单位为XXX有限公司。

其中基坑支护工程范围包括C1区、C3区、D1区、D2区、3#～8#出入口基坑、与石壁站连通口基坑、D5区紧急疏散口基坑、D5区风井基坑、6#通道基坑。

基坑开挖深度约 3.48~10.68米。

其中D5区紧急疏散口基坑、D5区风井基坑、6#通道基坑区采用放坡开挖、喷锚支护的方式；开挖深度较深的C1区、C3区、采用4道钢筋混凝土内支撑体系,D1区、D2区采用1~2道钢筋混凝土内支撑体系、3#～8#出入口基坑、与石壁站连通口基坑采用1道钢筋混凝土加1道钢管内支撑体系。

根据国家现行有关规范、规程及省市有关文件的规定，结合本工程具体特点，我司提出以下搅拌桩检测方案。

二、编制依据及检测规范1、国家标准《建筑地基基础设计规范》（GB 50007- ）；2、广东省规范《建筑地基基础检测规范》DBJ 15-60- ；3、《广州地区建筑基坑支护技术规定》GJB 02-98；4、国家标准《岩土工程勘察规范》（年版）（GB50021- ）；5、《水利水电工程钻孔抽水试验规程》(SL320- )；6、《建筑基坑支护技术规程》（JGJ 120- ）；7、关于基坑支护质量检测工作的通知穗建质[ ] 897 号；8、本工程的相关设计图纸。

三、检测方法根据上述规范或设计图纸要求，本工程搅拌桩应进行以下检测：1、搅拌桩钻芯法检测设计要求：设计要求对搅拌桩施工质量有怀疑时，可在搅拌桩固结后，采用钻芯法检测固结体的范围、单轴抗压强度、连续性及深度;检测点的数量不应少于3处。

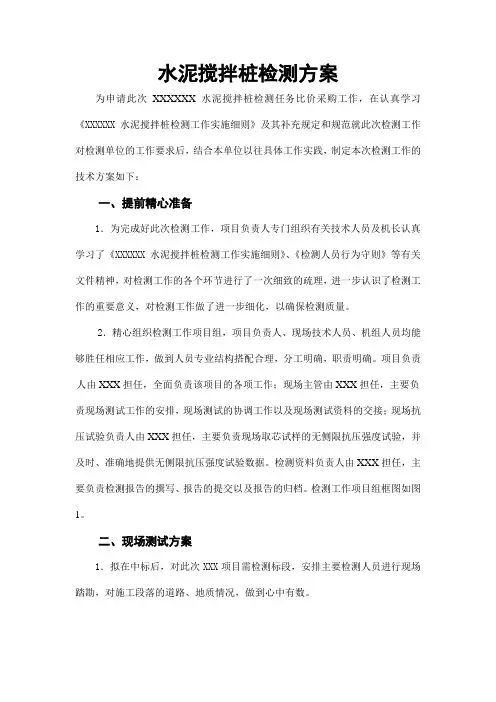

水泥搅拌桩检测方案为申请此次XXXXXX水泥搅拌桩检测任务比价采购工作，在认真学习《XXXXXX水泥搅拌桩检测工作实施细则》及其补充规定和规范就此次检测工作对检测单位的工作要求后，结合本单位以往具体工作实践，制定本次检测工作的技术方案如下：一、提前精心准备1．为完成好此次检测工作，项目负责人专门组织有关技术人员及机长认真学习了《XXXXXX水泥搅拌桩检测工作实施细则》、《检测人员行为守则》等有关文件精神，对检测工作的各个环节进行了一次细致的疏理，进一步认识了检测工作的重要意义，对检测工作做了进一步细化，以确保检测质量。

2．精心组织检测工作项目组，项目负责人、现场技术人员、机组人员均能够胜任相应工作，做到人员专业结构搭配合理，分工明确，职责明确。

项目负责人由XXX担任，全面负责该项目的各项工作；现场主管由XXX担任，主要负责现场测试工作的安排，现场测试的协调工作以及现场测试资料的交接；现场抗压试验负责人由XXX担任，主要负责现场取芯试样的无侧限抗压强度试验，并及时、准确地提供无侧限抗压强度试验数据。

检测资料负责人由XXX担任，主要负责检测报告的撰写、报告的提交以及报告的归档。

检测工作项目组框图如图1。

二、现场测试方案1．拟在中标后，对此次XXX项目需检测标段，安排主要检测人员进行现场踏勘，对施工段落的道路、地质情况，做到心中有数。

图1 检测工作组框图2．严格执行项目部有关文件精神，确保接贵单位通知后，当日通知现场主管XXX，由其负责协调安排钻机，现场技术人员，保证在2个工作日内，钻机进入检测工地进行检测；同时将贵单位通知存档。

3．现场钻孔取芯和标准贯入试验严格按照《粉体喷搅法加固软弱土层技术规范》(TB10113-95)、《软土地基搅拌桩加固法技术规程》(YBJ225-91)、《岩土工程勘察规范》（GB50021-2001）、《公路工程地质勘察规范》（JTJ064-98）有关规定执行。

4．钻机配置(1)本次检测工作准备两套现场管理班子，每套班子配备钻机三台，备用两台。

检测方案报审表工程名称：XXX审批完成后返还一份给检测单位存档。

注：请按方案做检测前准备工作。

XＸX搅拌桩检测方案编制:_＿＿____＿__＿______＿_ 审核:___________________批准:____＿____＿_＿＿_＿__＿XXXX质量安全检测中心有限公司201６年月日ＸXX程项目土建施工总承包（标段二）搅拌桩检测方案一、工程概况ＸXX工程位于广州市番禺区西北部,西邻佛山陈村,东靠１０5国道，北至大石水道,南至龙湾村,位于广佛都市圈地理中心，占地面积３6．2平方公里。

本项目的建设单位为XＸX有限公司。

其中基坑支护工程范围包括C1区、C3区、D１区、D2区、3#~8＃出入口基坑、与石壁站连通口基坑、D5区紧急疏散口基坑、D5区风井基坑、6#通道基坑。

基坑开挖深度约3。

4８~10。

68米。

其中D5区紧急疏散口基坑、D5区风井基坑、6＃通道基坑区采用放坡开挖、喷锚支护的方式;开挖深度较深的C1区、C3区、采用4道钢筋混凝土内支撑体系，Ｄ1区、D2区采用１～2道钢筋混凝土内支撑体系、3#～8#出入口基坑、与石壁站连通口基坑采用1道钢筋混凝土加１道钢管内支撑体系。

根据国家现行有关规范、规程及省市有关文件的规定，结合本工程具体特点，我司提出以下搅拌桩检测方案。

二、编制依据及检测规范1、国家标准《建筑地基基础设计规范》（GB 50007-2011)；2、广东省规范《建筑地基基础检测规范》DＢJ１5—60-２008；3、《广州地区建筑基坑支护技术规定》GJＢ02－98；4、国家标准《岩土工程勘察规范》(200９年版）(GB5０02１－２0０1）；５、《水利水电工程钻孔抽水试验规程》(ＳＬ3２0—2005)；6、《建筑基坑支护技术规程》(ＪＧＪ1２0—2012);７、关于基坑支护质量检测工作的通知穗建质[201０]897 号；8、本工程的相关设计图纸。

三、检测方法根据上述规范或设计图纸要求，本工程搅拌桩应进行以下检测：1、搅拌桩钻芯法检测设计要求:设计要求对搅拌桩施工质量有怀疑时,可在搅拌桩固结后，采用钻芯法检测固结体的范围、单轴抗压强度、连续性及深度;检测点的数量不应少于3处．文件规定：检测的数量不少于总桩数的1％，且不得少于5根。

编号：NHWB- 搅拌桩抽芯检测方案编制： ______审核：_________________审批:1. 适用范围本检测实施细则适用佛山市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测，检测90 天钻芯抗压标准值不小于，目前进行28天快测，一般要求28 天抗压标准值不小于。

2. 检测依据《建筑地基基础检测规范》 ( DBJ15-60-2008)；《建筑基桩检测技术规范》 (JGJ 106－2003)；《建筑桩基技术规范》 ( JGJ 94－2008)；《公路桥涵施工技术规范》 (JTJ/TF50-2011 )；《岩土工程勘察规范》 (GB50021-2001)。

佛山市南海新型公共交通系统试验段5 标水泥搅拌桩试桩方案。

相关图纸检测要求。

3、工程概况本工程位于佛山市南海区，工程的试车线与出入段为直径米的水泥土搅拌桩软地基加固，要求单桩承载力不于75KN数量约8200艮，抽检数量%场地路面软地基固要求单桩承载力不于65KN数量约5350根，抽检数量%现场取不同部位的桩共16根，以上两种搅拌桩均做静载和抽芯试验。

4. 试验前的准备工作了解试验现场情况：包括检测桩的位置、道路、场地平整、水、电源及障碍物。

应按规范规定收集必要的资料并记录于《桩基钻芯检测见证签认表》，主要包括：检测桩的平面位置、桩号；设计、施工、监理、监督单位；检测桩的设计施工资料（桩型、桩径、桩长、设计承载力）；检测桩场地的工程地质资料。

对于仲裁检测或重大检测项目，或委托方有要求时，应制定检测方案。

根据现场检测具体要求，合理配置仪器设备和检测人员，并配置必要的计算工具和有关表格。

5. 仪器设备主要仪器设备XY —1A 型钻机。

10l mm 单动双管金刚石钻具。

主要仪器设备的安装设备安装及钻前准备：钻探设备的安装必须稳固、精心调平，各部固定螺栓要拧紧，传动系统要相应对线，确保施工过程不发生倾斜、移位：钻探设备安装定位后，钻机的立轴中心、天车前缘切点与桩计划开孔中心点必须在同一条铅垂线上；设备安装后，必须进行试运转，在确认正常后方能开钻；应具备冲洗液循环系统，循环系统必须离开钻机塔脚以上，避免冲洗液冲湿场地而造成钻机倾斜、移位。

********有限公司水泥搅拌桩检测实施方案及质量评定准则(暂行稿)1编制依据(1)现场检测所用钻孔取芯和标准贯入试验按照《岩土工程勘察规范》 (GB50021-2001)、《公路工程地质勘察规范》(JTJ064-98)、《粉体喷搅法加固软弱土层技术规》(TB10113-96)有关规定执行；(2)室内土工实验按照《铁路工程土工试验规程》(TB10102-2004)《公路工程土工试验规程》(JTG E40-2007)执行；(3)《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)；(4)《江苏省高速公路水泥搅拌桩检测工作实施细则》苏高技(2003)147号文;(5)工程施工图总说明2现场检测工作要求2.1基本要求(1)水泥搅拌桩检测必须委托第三方抽检，检测频率为千分之二，同时每个单位工程或段落不低于2根。

检测桩成桩龄期一般应大于28天。

在特殊情况下，经业主、监理批准，施工单位可申请进行14天龄期的检测，强度按28天的检测标准执行。

对超过28天龄期的强度检测，龄期每增加1天，标贯击数、强度按1%折减。

标准贯入最多折减30%，抗压强度最多折减50%。

(2)单位工程施工结束，施工单位应及时向检测单位报检。

检测单位根据施工单位及监理单位提供的桩位图和施工记录等资料随机选择检测桩，或由监理指定检测桩。

(3)检测孔位布置在搅拌桩桩头，并偏离中心100mm左右。

要求用岩芯管连续取芯，保证取芯率〉60%。

钻进时，沿桩体深度方位每隔2.0m进行一次标准贯入试验。

每根桩芯样强度试验不少于三个(上部、中部、下部)，当标贯击数＜10击时，取原状水泥土芯样进行强度试验。

(4)每根检测桩取芯结束后拍照留证。

2.2现场检测2.2.1施工单位配合工作(1)提供资料：施工单位须向检测单位提供桩位图、地质报告、施工资料等。

(2)平整场地：施工单位根据监理所定桩位平整场地，以便钻机顺利就位；(3)提供检测用水。

2.2.2检测实施注意事项(1)现场技术人员要通过钻进过程和标准贯入试验判断并描述桩身强度及桩体连续性，并判断桩长。

水泥搅拌桩检测方案一、工程概况西乡街道延康路（源和苑保障性住房配套路段）新建工程地基采用水泥搅拌桩处理，搅拌桩设计总数量为：1954根，由于受地下燃气管道影响，实际施工桩总数量为：1886根。

桩径0.5m，K0+014.267~ K0+040位置设计桩长11m，K0+040~ K0+070位置设计桩长9.6m，K0+070~ K0+100位置设计桩长7.76m，K0+100~ K0+127.751位置设计桩长6.35m，桩间距1.3m，正三角形布置，水泥标号为： 32.5级及以上的硅酸盐水泥或普通硅酸盐水泥，水泥掺入量64kg∕m,设计水灰比：0.45~0.55。

二、检测要求及质量目标抽芯检验、单桩及复合地基载荷试验必须在成桩期龄28天后进行，试验前需凿除桩顶0.5m软桩头。

抽芯取样90d无侧限抗压强度为1.6MPa，单桩承载力＞120KN，复合地基承载力≥140Kpa。

本次检测的质量目标：人员持证上岗；仪器设备确保在检定周期内运行正常；使用的现行规范有效；提供单桩竖向极限承载力及复合地基承载力；检测桩身完整性情况，为设计和甲方提供技术参数及依据。

三、检测工作量桩类检测项目试验要求检测频率检测数量水泥搅拌桩共：1886根抽芯试验90d无侧限抗压强度为1600kpa总桩数的1% 19根单桩载荷试验＞120KN检验数量为总桩数的0.5%，且不少于3根9根复合地基载荷试验机动车道≥140Kpa非机动车道或人行道≥120Kpa检验数量为总桩数的0.5%，且不少于3根9根四、检测方法技术4.1技术方案编制依据：1）《岩土工程勘探规范》（GB50021-2001）2)《建筑地基基础设计规范》（GB50007-2002）3)《建筑地基处理技术规范》（JGJ79-2002）4)《建筑地基基础工程施工质量验收规范》（GB50202-2002）5)《土工试验方法标准》（GB/T50123-1999）6)《深圳地区地基处理技术规范》（SJG04-96）甲方提供的地质资料、图纸及相关文件。

CFG桩、双向水泥搅拌桩检测方案工程名称：中山翠亨新区路网改造工程—翠城道西三围北段工程地点：中山翠亨新区翠城道西三围北段建设单位：中山翠亨投资有限公司承建单位：广东宏达市政建设有限公司编制单位：广东宏达市政建设有限公司编制人：编制日期：2016 年 2 月 20 日CFG桩、双向水泥搅拌桩检测方案一、工程概况：⒈工程名称：中山翠亨新区路网改造工程—翠城道西三围北段⒉工程范围：翠城道西三围北段⒊CFG桩、双向水泥搅拌桩规格及数量：CFG桩，直径50cm，间距2.2～2.4m，正三角形布置，桩身采用C20混凝土，共10754根。

双向水泥搅拌桩桩径70cm，间距1.6m，正三角形布置。

双向水泥搅拌桩水泥采用等级为42.5级的普通硅酸盐水泥，水泥掺入比为18%，水灰比0.5～0.6，共11582根。

二、检测方法及依据1、检测方法：⑴桩身完整性检测：CFG桩采用低应变法和取芯法。

⑵桩基竖向抗压承载力检测：复合地基承载力试验。

2、选桩原则：1)施工质量有疑问的桩；2）设计方认为重要的桩；3）局部地质条件出现异常的桩；4）施工工艺不同的桩；5）承载力验收检测时适量选择完整性检测中判定为III类的桩；6）除上述规定外，同类型桩宜均匀随机分布。

3、编制依据：依据《中山翠亨新区路网改造工程—翠城道西三围北段设计图纸》三、检测范围及数量1、检测范围：CFG桩：K0+330～K1+020，双向水泥搅拌桩：K1+000～K1+312；2、检测数量：（1）桩身质量检测：根据设计图纸及规范要求，CFG桩采用低应变法和取芯法检测，采用两种方法抽检的总频率应不少于总桩数的10%，其中取芯法检测的比例不少于总桩数的0.5%且每工点不少于3根；双向水泥搅拌桩采用取芯法，其比例不少于总桩数的0.5%且每工点不少于3根（具体检测数量和检测部位见下统计表）；（2）复合地基承载力检测：抽检率为总桩数的0.5%，且每工点不少于3根（具体检测数量和检测部位见下统计表）。

搅拌桩抽芯检测方案(2)编号：NHWB-搅拌桩抽芯检测方案编制：审核：审批：目录1. 适用范围.......................................................................... 错误!未定义书签。

2. 检测依据.......................................................................... 错误!未定义书签。

3、工程概况........................................................................ 错误!未定义书签。

4. 试验前的准备工作 .......................................................... 错误!未定义书签。

5. 仪器设备.......................................................................... 错误!未定义书签。

6. 检测步骤和方法 .............................................................. 错误!未定义书签。

7. 异常情况处理 .................................................................. 错误!未定义书签。

8. 数据处理和结果判断 ...................................................... 错误!未定义书签。

9. 本试验记录格式见： ...................................................... 错误!未定义书签。

1. 适用范围本检测实施细则适用佛山市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测，检测90天钻芯抗压标准值不小于1.2MPa，当前进行28天快测，一般要求28天抗压标准值不小于1.0MPa。

四深层搅拌水泥土加芯桩的质量检测方法设计前一般会做拟处理土的室内配比试验，针对现场软土的性质，选择合适的水泥渗入量、水灰比等参数。

水泥土渗入量，水灰比等参数在设计图纸上注明。

“成桩工艺性试验”桩数不宜少于5根，且必须待试桩成功后方可进行正式施工。

试桩检验可采取7天后直接开挖取出，或至少14天后抽芯，以检验其搅拌均匀程度和水泥土强度。

正式施工后施工桩的质量检测方法：1、水泥土试块《建筑地基基础工程施工质量验收规范》（GB50202-2002）（后简称《验收规范》）对混凝土灌注桩试块数量有强制性规定，但对水泥土搅拌桩现场试块未作要求。

《验收规范》和《建筑地基处理技术规范》（JGJ79-2002）(后简称《地基处理规范》)规定水泥土搅拌桩承受竖向荷载的水泥土强度宜取90d龄期试块的立方体抗压强度平均值，承受水平荷载取28d龄期强度平均值。

由于规范未明确试块留置的具体要求，目前，施工单位通常的做法为：1）试块每天一组，或一台机一天一组；2）由于工程进度关系，认为90d龄期过长，一般只要求做28d龄期强度。

2、N10轻便动力触探检验用轻便动力触探N10检验桩身的强度要求是：1）1d龄期成桩的N10击数大于15击；2）7d龄期成桩的N10击数大于原天然地基的N10击数1倍以上（淤泥除外）。

检验搅拌均匀性：用轻便触探器中附带的勺钻，在搅拌桩身中心钻孔，取出桩芯，观察其颜色是否一致，是否存在水泥浆富集的“结核”或未被搅匀的土团。

轻便触探的有效检验深度为4m，为加深检验深度，可在做完4m 后用钢管压入4m再继续做4m，一般可做到8m深。

3、桩身抽芯取样检验成桩龄期28d后取桩身样品检验，检查其完整性、桩土搅拌均匀程度及桩的施工长度。

4、载荷试验载荷试验在成桩28d龄期时进行。

一种为单桩载荷试验，另一种为复合地基载荷试验（可做单根、2根、4根桩的复合地基），按试验操作规程进行，一般要求每个场地的载荷试验点不少于3个。

水泥搅拌桩取芯检测要求水泥搅拌桩取芯检测是对水泥搅拌桩施工中的砼样品进行取芯、检测和分析的过程。

水泥搅拌桩的取芯检测是施工质量控制的重要环节，有效的取芯检测可以确保水泥搅拌桩施工的质量和安全性。

以下是对水泥搅拌桩取芯检测要求的详细介绍。

一、取芯的方法和原则1.水泥搅拌桩取芯必须在桩周混凝土到达强度设计要求后进行，一般为7天龄或28天龄样品。

2.取样点应该选择在桩体上三分之二高度的上部，并且要求在同一截面上选择多个取样点，以保证取样的代表性。

3.取芯时，应在桩体截面中央位置，避开可能存在的预埋件和抗浮垫。

取样点的选择应符合设计要求和规范的限制要求。

4.取芯钻头应选择合适的直径和长度。

取芯钻头应无缺口、无絮凝物、无泥土和其它杂质附着。

每次取芯所需碳钎杆直径不宜超过钻孔内径的1/4。

5.取芯钻头下穿过预埋钢筋时，应注意避开钢筋，以免损坏钻头和钻杆。

6.取芯时应注意均匀施力，控制速度。

不得在取芯过程中使芯全断裂、全丢失。

7.取芯样品应符合国家相关规范的取样要求。

每个取芯样品应称重并记录其质量。

二、取芯样品的保存和打包1.取芯样品应在取样后立即进行标识，并按取样点、混凝土类型、取样日期等信息进行记录。

2.标识后的芯样应进行有效保护，避免受潮、破碎和污染。

3.取芯样品要尽快送到实验室进行检测分析，不得长时间滞留于野外或施工现场。

4.取芯样品在运输过程中要注意防止震动和碰撞，保证芯样完整。

5.取芯样品的打包应采用防震、防水等措施，确保芯样的完整性和安全性。

三、取芯样品的检测和分析1.取芯样品进入实验室后，应首先进行取芯样品的制备工作，包括样品表面的处理、裁剪和修整。

2.检测和分析主要包括对芯样强度、密度、孔隙率、抗渗性、抗冻性、抗压强度等性能的检测。

3.取芯样品的检测要依据国家相关规范和设计要求，采用合适的仪器设备进行。

4.检测结果应及时记录、整理和分析，并进行必要的报告编制。

5.对取芯样品的检测结果进行评价和比较，以确定水泥搅拌桩的施工质量。
