第六节辐射采暖及辐射供冷(赵)

第1章供暖：又称采暖，是指向建筑物供给热量，保持室内一定温度。

通风：用自然或机械的方法向某一房间或空间送入室外空气，和由某一房间或空间排出空气的过程。

空气调节：对某一房间或空间的温度、湿度、洁净度和空气流动速度等进行调节与控制，并提供足够的新鲜空气。

湿球温度：将从感温球上包裹有浸在水中的湿纱布的温度计上读取的温度，以tw表示，亦可看成湿纱布气膜内水蒸气分压力Pv`所对应的饱和温度。

相对湿度：湿空气中水蒸气分压力Pv与同一温度同样总压力的饱和湿空气中水蒸气分压力。

表明湿空气与同温下饱和湿空气的偏离程度，反映所含水Ps的比值，以ψ表示，即ψ=PvPs蒸汽的饱和程度。

含湿量：1kg干空气所带有的水蒸汽含量，以d表示，即d=mvma露点温度：湿空气中水蒸气分压力Pv所对应的饱和温度，以td表示。

夏季空调室外计算干球（湿球）温度：夏季室外空气历年平均不保证50h的干球（湿球）温度。

冬季空调室外计算温度：历年平均不保证1天的日平均温度。

供暖室外计算温度：冬季历年不保证5天的日平均温度。

夏季通风室外计算温度（相对湿度）：历年最热月14时的月平均温度（相对湿度）的平均值。

第2章1.建筑物围护结构的耗热量包括哪些？如何计算？包括围护结构的基本耗热量和围护结构附加耗热量（朝向修正率xch、风力修正率xf、外门附加率xwm、高度附加率xg）。

nQ=（1+x g）∑αk jA j(t R−t o,w)(1+x cℎ+x f+x wm)j=12.什么是得热量？什么是冷负荷？简述二者的区别。

房间得热量是指某一时刻由室内和室外热源进入房间的热量总和。

得热量可分为潜热得热和显热得热，而显热得热又分为对流得热和辐射得热。

冷负荷是指为维持建筑物室内空气的热湿参数在某一范围内，在单位时间内需从室内出去的热量，其中显热部分称显热冷负荷，潜热部分称潜热冷负荷，两者之和称全热冷负荷。

瞬时热量中以对流方式传递的显热得热和潜热得热部分，直接散发到房间空气中，立刻构成房间瞬时冷负荷；而以辐射方式传递的热得量，首先为围护结构和室内物体所吸收并贮存其中。

辐射供暖供冷技术规程
辐射供暖供冷技术规程是根据辐射供暖供冷系统的工作原理而制定的一套规程，旨在保障辐射供暖供冷系统的安全、高效、可靠运行。

辐射供暖供冷系统是一种利用辐射能来调节室内温度的高效、节能的空调系统，它通过安装在墙面、地面或顶面的辐射面板，将热量传递给室内空气，从而使室内空气温度达到设定温度，从而达到舒适宜人的效果。

辐射供暖供冷技术规程的编制，旨在规定辐射供暖供冷系统的设计、安装、检验、维护等具体要求，以及使用中应当规避的风险、注意事项等内容。

辐射供暖供冷技术规程中，辐射面板的设计、安装、检验等都有具体的要求，设计应符合国家的标准，安装要考虑辐射面板的位置、角度、高度等，要确保辐射效果；检验要确保辐射面板的完整性和质量，确保其能够正常运行。

在维护使用中，辐射供暖供冷技术规程中还要提出应当注意的事项，包括定期清洁面板，保证面板表面的完整性，以及定期检查系统的运行情况，确保系统的可靠性。

总之，辐射供暖供冷技术规程是为了保障辐射供暖供冷系统的安全、高效、可靠运行而制定的一套技术规程，它规定了辐射供暖供冷系
统的设计、安装、检验、维护等具体要求，并阐述了使用中应当注意的事项，可以有效地保障辐射供暖供冷系统的安全运行。

5．第五讲辐射采暖与辐射供冷本章主要内容：辐射采暖、供冷：特点与分类；系统型式；设计计算。

提出问题：辐射供暖、供冷之间有什么区别？辐射供冷供暖与传统供热供冷有什么区别？辐射供冷供暖对房间舒适度方面有何意义？5.1 辐射采暖的特点与分类一、辐射采暖得定义：•依靠供热部件与围护结构内表面之间的辐射换热向房间提供热量；•供热：房间各围护结构内表面的平均温度高于室内空气温度：T s.m> t R•供冷：平均温度低于室内空气温度：T s.m< t R二、分类：表、图示讲解三、特点：1）辐射采暖时：热表面向围护结构内表面和室内设施辐射热量2）各表面：吸收热量→辐射→再吸收→再辐射→反复过程3）传热过程：辐射为主、兼有对流换热4）在辐射强度和温度的双重作用下，造成了符合人体散热要求的热状态，具有较佳的舒适感；5）建筑内表面温度↑，对人体的冷辐射↓，舒适感↑6）室内空气不会急剧流动，粉尘飞扬的机会减少，卫生条件↑7）不需要在室内布置散热器和安装连接支管，不占建筑面积；8）吊顶辐射可兼作夏季降温的供冷表面9）用塑料管代替金属管作为埋管10）辐射采暖的室内设计温度可以降低,节省供暖能耗四、辐射换热系统的置换通风：图示5.2 辐射采暖系统一、热媒种类:1）热水：温升较慢；用于：埋管式、窗下式、间墙式2）蒸汽：温升快，不适于埋管式3）热空气：将墙板、楼板内的空腔作为热空气的风道4) 电：用电加热辐射板，板面温度易控制，调节方便，消耗高品位电能。

二、辐射供暖的类型1）低温辐射供暖：板面温度<80℃低温辐射供暖系统的设计应注意的问题：保证水温、水量，管网的阻力要平衡，宜采用同程式；为保证流量分配均匀，支管长度要大于联箱长度；防止空气窜入系统，防止空气聚集，形成气塞；辐射顶棚内不应装置排气设施；管道的胀力不允许传递给辐射板；埋管禁止使用丝扣和法兰连接；顶面辐射板应靠外墙布置；系统供水温度和供回水温度差（规范4.4.3)；辐射板表面温度（规范4.4.2)。

辐射采暖及供冷
辐射采暖及供冷是一种利用建筑物内部表面进行采暖，除湿和制冷的系统，也是目前最舒适的室内空调末端系统。

他通过毛细管铺设或嵌入在墙体，吊顶以及地板内，仅占用10~15mm厚的室内空间，节约了空间。

辐射换热末端可使用与室内设置温度温差较小的冷热源，从而提高整个能源系统的工作效率，节约了能源。

同时，辐射末端无风机及外露水路系统，无吹风感，无噪音，无霉菌滋生危险营造出的室内环境安全舒适，尤其适合老人小孩使用。

将辐射末端与太阳能系统相结合。

在冬季，他可以利用被太阳能热水器加热的热水作为热媒，利用埋设在墙体，吊顶和地板内的毛细管均匀的向室内散热；在夏季，太阳能空调制取的冷水作为冷媒，一部分用来降低室内的温度，另一部分更冷的水用来除湿。

辐射采暖及供冷系统
除湿毛细管重力柜嵌入墙体的毛细管
辐射采暖及制冷末端主要优点有：采用小温差换热，冷热源形式多样；无风机，安静无噪声；易于建筑一体化，节约空间；安全免维修，毛细管材料科回收利用等。

辐射制冷采暖

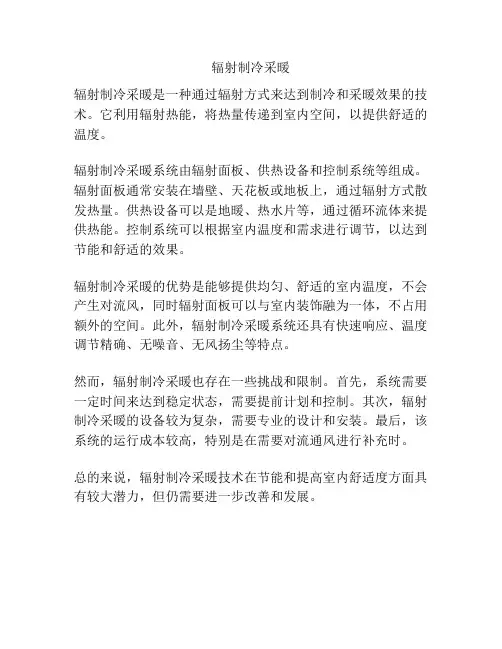

辐射制冷采暖是一种通过辐射方式来达到制冷和采暖效果的技术。

它利用辐射热能，将热量传递到室内空间，以提供舒适的温度。

辐射制冷采暖系统由辐射面板、供热设备和控制系统等组成。

辐射面板通常安装在墙壁、天花板或地板上，通过辐射方式散发热量。

供热设备可以是地暖、热水片等，通过循环流体来提供热能。

控制系统可以根据室内温度和需求进行调节，以达到节能和舒适的效果。

辐射制冷采暖的优势是能够提供均匀、舒适的室内温度，不会产生对流风，同时辐射面板可以与室内装饰融为一体，不占用额外的空间。

此外，辐射制冷采暖系统还具有快速响应、温度调节精确、无噪音、无风扬尘等特点。

然而，辐射制冷采暖也存在一些挑战和限制。

首先，系统需要一定时间来达到稳定状态，需要提前计划和控制。

其次，辐射制冷采暖的设备较为复杂，需要专业的设计和安装。

最后，该系统的运行成本较高，特别是在需要对流通风进行补充时。

总的来说，辐射制冷采暖技术在节能和提高室内舒适度方面具有较大潜力，但仍需要进一步改善和发展。

辐射供暖供冷技术规程2012一、引言辐射供暖供冷技术是一种现代化的供暖供冷系统，具有高效节能、环保、舒适等优点。

为了保证辐射供暖供冷系统的合理设计、安全运行和维护管理，制定本技术规程。

二、术语和定义1.辐射供暖供冷系统：指通过在建筑物内部设置辐射热源、辐射冷源，通过辐射方式将热量或冷量传递给室内空间的供暖供冷方式。

2.辐射热源：指辐射供暖系统中产生热量的设备，包括电暖器、地暖等设备。

3.辐射冷源：指辐射供冷系统中产生冷量的设备，包括空调机组、制冷机组等设备。

4.辐射终端：指辐射供暖供冷系统中通过辐射方式传递热量或冷量给室内空间的设备，包括辐射板、辐射管等设备。

三、设计要求1.辐射供暖供冷系统的设计应满足建筑物所需的供暖供冷负荷。

2.辐射热源和辐射冷源的选择应符合能源节约和环境保护要求。

3.辐射终端的布置应合理，能够有效传递热量或冷量给室内空间。

4.辐射供暖供冷系统的设计应考虑室内空间的舒适度，尽量避免死角和温度不均匀的现象。

5.辐射供暖供冷系统的设计应考虑系统的安全性，防止热源和冷源的泄漏和故障。

四、施工要求1.施工前应根据设计要求制定详细的施工方案，并保证符合相关的建筑和安全规范。

2.施工过程中应严格按照施工方案进行操作，确保施工质量和安全。

3.施工人员应具备相关的技术和安全培训，并穿戴适当的防护装备。

4.施工过程中应注意与其他系统的协调，确保辐射供暖供冷系统的正常运行。

5.施工结束后应进行系统的调试和检查，确保系统的正常运行和安全。

五、运行管理1.辐射供暖供冷系统的运行管理应符合相关的规定和标准，定期进行检查和维护。

2.运行过程中应注意供暖供冷系统的温度和压力的监控，及时处理异常情况。

3.运行管理人员应具备相关的技术和安全知识，能够及时维修和处理系统故障。

4.运行期间应定期清洗和维护辐射终端设备，保持其正常工作状态。

5.运行管理人员应定期评估辐射供暖供冷系统的运行效果和能源消耗情况，提出改进措施。
