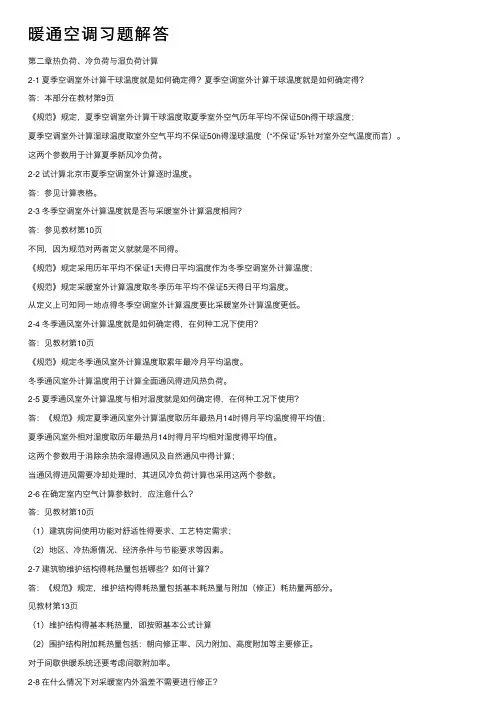

暖通空调习题解答第⼆章热负荷、冷负荷与湿负荷计算2-1 夏季空调室外计算⼲球温度就是如何确定得？夏季空调室外计算⼲球温度就是如何确定得？答：本部分在教材第9页《规范》规定，夏季空调室外计算⼲球温度取夏季室外空⽓历年平均不保证50h得⼲球温度；夏季空调室外计算湿球温度取室外空⽓平均不保证50h得湿球温度（“不保证”系针对室外空⽓温度⽽⾔）。

这两个参数⽤于计算夏季新风冷负荷。

2-2 试计算北京市夏季空调室外计算逐时温度。

答：参见计算表格。

2-3 冬季空调室外计算温度就是否与采暖室外计算温度相同？答：参见教材第10页不同，因为规范对两者定义就就是不同得。

《规范》规定采⽤历年平均不保证1天得⽇平均温度作为冬季空调室外计算温度；《规范》规定采暖室外计算温度取冬季历年平均不保证5天得⽇平均温度。

从定义上可知同⼀地点得冬季空调室外计算温度要⽐采暖室外计算温度更低。

2-4 冬季通风室外计算温度就是如何确定得，在何种⼯况下使⽤？答：见教材第10页《规范》规定冬季通风室外计算温度取累年最冷⽉平均温度。

冬季通风室外计算温度⽤于计算全⾯通风得进风热负荷。

2-5 夏季通风室外计算温度与相对湿度就是如何确定得，在何种⼯况下使⽤？答：《规范》规定夏季通风室外计算温度取历年最热⽉14时得⽉平均温度得平均值；夏季通风室外相对湿度取历年最热⽉14时得⽉平均相对湿度得平均值。

这两个参数⽤于消除余热余湿得通风及⾃然通风中得计算；当通风得进风需要冷却处理时，其进风冷负荷计算也采⽤这两个参数。

2-6 在确定室内空⽓计算参数时，应注意什么？答：见教材第10页（1）建筑房间使⽤功能对舒适性得要求、⼯艺特定需求；（2）地区、冷热源情况、经济条件与节能要求等因素。

2-7 建筑物维护结构得耗热量包括哪些？如何计算？答：《规范》规定，维护结构得耗热量包括基本耗热量与附加（修正）耗热量两部分。

见教材第13页（1）维护结构得基本耗热量，即按照基本公式计算（2）围护结构附加耗热量包括：朝向修正率、风⼒附加、⾼度附加等主要修正。

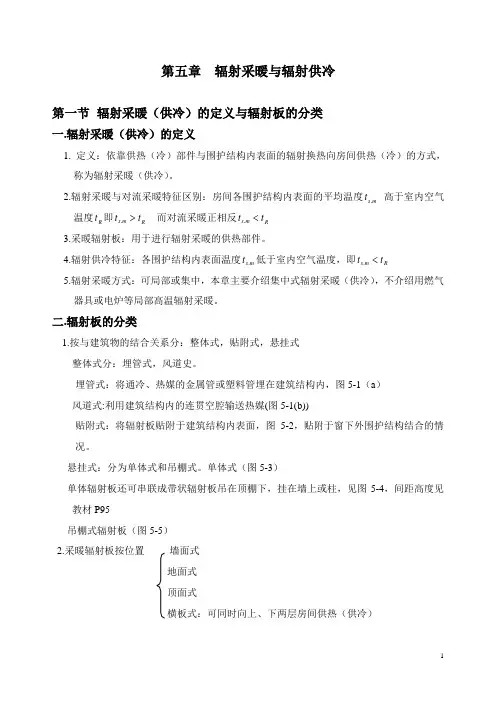

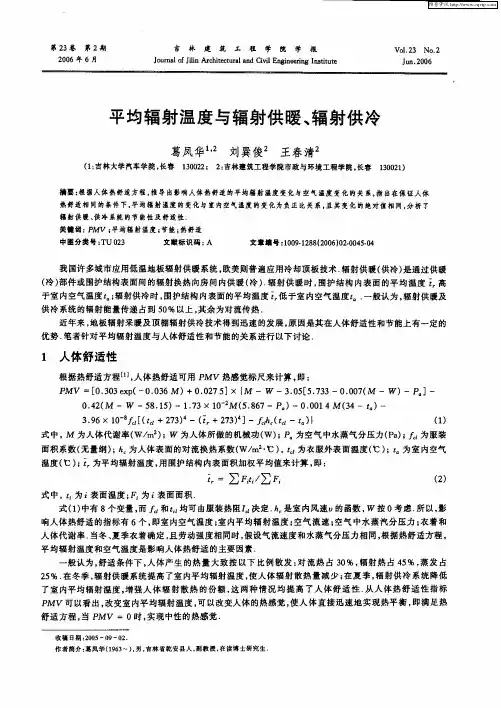

第五章 辐射采暖与辐射供冷第一节 辐射采暖（供冷）的定义与辐射板的分类一.辐射采暖（供冷）的定义1. 定义：依靠供热（冷）部件与围护结构内表面的辐射换热向房间供热（冷）的方式，称为辐射采暖（供冷）。

2.辐射采暖与对流采暖特征区别：房间各围护结构内表面的平均温度m s t . 高于室内空气温度R t 即m s t .R t > 而对流采暖正相反m s t .R t <3.采暖辐射板：用于进行辐射采暖的供热部件。

4.辐射供冷特征：各围护结构内表面温度m s t .低于室内空气温度，即m s t .R t <5.辐射采暖方式：可局部或集中，本章主要介绍集中式辐射采暖（供冷），不介绍用燃气器具或电炉等局部高温辐射采暖。

二.辐射板的分类1.按与建筑物的结合关系分：整体式，贴附式，悬挂式整体式分：埋管式，风道史。

埋管式：将通冷、热媒的金属管或塑料管埋在建筑结构内，图5-1（a ）风道式:利用建筑结构内的连贯空腔输送热媒(图5-1(b))贴附式：将辐射板贴附于建筑结构内表面，图5-2，贴附于窗下外围护结构结合的情况。

悬挂式：分为单体式和吊棚式。

单体式（图5-3）单体辐射板还可串联成带状辐射板吊在顶棚下，挂在墙上或柱，见图5-4，间距高度见教材P95吊棚式辐射板（图5-5）2.采暖辐射板按位置 墙面式地面式顶面式横板式：可同时向上、下两层房间供热（供冷）窗下式单面散热（图5-2）双面散热（图5-6）墙面式墙板式外墙式：外墙室内侧间墙式：设在内墙单面散热双面散热踢脚板式窗下式，踢脚板式多为单面散热。

图5-7给出各种采暖辐射板在室内的位置。

三.辐射采暖的特点特点：1.围护结构内表面温度高，减少人体的辐射放热量，舒适度增加。

2.竖向高度均匀，适合人体舒适性要求，室内空气温度可比对流低1-3℃，节能。

3.可利用低温热媒。

4.少占建筑面积。

5.适于局部加热。

第二节辐射采暖系统一.辐射采暖系统的热媒1 热媒种类热水：首选，温升慢，混凝土板不易裂缝，可采用集中质调。

第5章 辐射采暖与辐射供冷5.1 定义与分类5.1.1 辐射采暖(供冷)定义主要依靠供热(冷)部件与围护结构内表面之间的辐射换热向房间供热(冷)的采暖(供冷)方式称为辐射采暖(供冷)。

辐射采暖与对流采暖的主要区别：辐射采暖时，房间各围护结构内表面(包括供热部件表面)的平均温度m s t .高于室内空气温度R t ，即m s t .> R t对流采暖时，m s t .< R t 。

通常称辐射采暖的供热部件为采暖辐射板。

辐射供冷时,房间各围护结构内表面(包括供冷部件表面)的平均温度m s t .低于室内空气温度R t ，即m s t .<R t5.1.2 辐射板的分类1.按与建筑物的结合关系埋管式辐射板：将通冷、热媒(冷冻水或热水)的金属管或塑料管埋在建筑结构内，与其合为一体，如图5-1(a)；风道式辐射板：利用建筑结构内的连贯空腔输送热媒(热空气等)向室内供热，如图5-l(b)。

图5-1 与建筑结构结合的辐射采暖板(整体式)(a)埋管式 (b)风道式l-防水层 2-水泥找平层 3-保温层 4-采暖辐射板5-钢筋混凝土板 6-加热管(流通热媒的钢管) 7-抹灰层贴附式辐射板：将辐射板贴附于建筑结构表面，如图5-2所示。

单体式：由加热管1、挡板2、辐射板3(或5)和隔热层4制成的金属辐射板。

如图5-3所示。

单体式辐射板还可串联成带状辐射板吊在顶棚下，挂在墙上或柱上，如图5-4。

吊棚式辐射板：将通热媒(或冷媒)的管道4、隔热层3和装饰孔板5构成的辐射面板用吊钩挂在房间钢筋混凝土顶板2之下，如图5-5所示。

这种辐射板也常用于辐射供冷。

2．采暖辐射板按其位置5.1.3 辐射采暖的特点1．辐射供暖比对流供暖舒适辐射采暖同对流采暖相比，↑围护结构内表面温度 (R m s t t .)，创造了对人体有利的热环境，↓人体向围护结构内表面的辐射放热量，热舒适度增加。

辐射采暖同对流采暖相比，↑辐射换热的比例，但仍存在对流换热。

《暖通空调》教学大纲大纲说明课程代码：5135031总学时：72学时（讲课66学时、实验6学时）总学分：4.5课程类别：专业选修适用专业：建筑环境与设备工程预修要求：传热学、工程热力学、流体力学、建筑环境学、流体输配管网、热质交换原理与设备一、课程的性质、目的、任务：本课程是建筑环境与设备工程专业学生的一门主干专业课程，其目的是通过该门课程的学习，使学生了解创造建筑物热、湿、空气品质环境的技术，即采暖、通风与空气调节技术，涵盖了所培养的毕业生将来从事准业工作所需的主要专业技术。

通过该课程的学习，并辅以一定的实践环节训练后，能具有一般建筑的采暖、通风与空调系统的设计与管理的初步能力。

二、课程教学的基本要求：1、掌握建筑冷热负荷和湿负荷的计算；2、掌握各种采暖、通风与空调系统的组成、功能、特点和调节方法；3、掌握系统中主要设备、构件的构造、工作原理、特性和选用方法；4、了解建筑节能、暖通空通自动控制、暖通空通领域的新发展和新技术。

三、大纲的使用说明：本大纲适用于建筑环境与设备工程专业本科教学。

大纲正文第一章绪论学时：2学时（讲课2学时）本章讲授要点：采暖通风与空气调节的含义、工作原理、分类。

重点：采暖通风与空气调节系统的工作原理。

1、采暖通风与空气调节的含义；2、采暖通风与空气调节系统的工作原理；3、采暖通风与空气调节系统的分类；4、采暖通风与空气技术的发展概况。

第二章热负荷、冷负荷和湿负荷的计算 6学时（讲课6学时）本章讲授要点：室内外空气计算参数，冬季建筑的热负荷，夏季建筑围护结构的冷负荷，室内热源散热引起的冷负荷，湿负荷，新风负荷及空调室内的冷负荷与制冷系统的冷负荷计算。

重点：热负荷、冷负荷和湿负荷的计算。

第一节：室内外空气计算参数第二节：冬季建筑的热负荷第三节：夏季建筑围护结构的冷负荷第四节：室内热源散热引起的冷负荷第五节：湿负荷第六节：新风负荷第七节：空调室内的冷负荷与制冷系统的冷负荷第八节：计算举例第三章全水系统 6学时（讲课6学时）本章讲授要点：全水系统的末端装置，热水采暖系统的分类与特点，高层建筑热水采暖系统，分户热计量采暖系统，热水采暖系统的作用压头，热水采暖系统的水力计算，热水采暖系统的失调与调节，全水风机盘管系统。

5．第五讲辐射采暖与辐射供冷本章主要内容：辐射采暖、供冷：特点与分类；系统型式；设计计算。

提出问题：辐射供暖、供冷之间有什么区别？辐射供冷供暖与传统供热供冷有什么区别？辐射供冷供暖对房间舒适度方面有何意义？5.1 辐射采暖的特点与分类一、辐射采暖得定义：•依靠供热部件与围护结构内表面之间的辐射换热向房间提供热量；•供热：房间各围护结构内表面的平均温度高于室内空气温度：T s.m> t R•供冷：平均温度低于室内空气温度：T s.m< t R二、分类：表、图示讲解三、特点：1）辐射采暖时：热表面向围护结构内表面和室内设施辐射热量2）各表面：吸收热量→辐射→再吸收→再辐射→反复过程3）传热过程：辐射为主、兼有对流换热4）在辐射强度和温度的双重作用下，造成了符合人体散热要求的热状态，具有较佳的舒适感；5）建筑内表面温度↑，对人体的冷辐射↓，舒适感↑6）室内空气不会急剧流动，粉尘飞扬的机会减少，卫生条件↑7）不需要在室内布置散热器和安装连接支管，不占建筑面积；8）吊顶辐射可兼作夏季降温的供冷表面9）用塑料管代替金属管作为埋管10）辐射采暖的室内设计温度可以降低,节省供暖能耗四、辐射换热系统的置换通风：图示5.2 辐射采暖系统一、热媒种类:1）热水：温升较慢；用于：埋管式、窗下式、间墙式2）蒸汽：温升快，不适于埋管式3）热空气：将墙板、楼板内的空腔作为热空气的风道4) 电：用电加热辐射板，板面温度易控制，调节方便，消耗高品位电能。

二、辐射供暖的类型1）低温辐射供暖：板面温度<80℃低温辐射供暖系统的设计应注意的问题：保证水温、水量，管网的阻力要平衡，宜采用同程式；为保证流量分配均匀，支管长度要大于联箱长度；防止空气窜入系统，防止空气聚集，形成气塞；辐射顶棚内不应装置排气设施；管道的胀力不允许传递给辐射板；埋管禁止使用丝扣和法兰连接；顶面辐射板应靠外墙布置；系统供水温度和供回水温度差（规范4.4.3)；辐射板表面温度（规范4.4.2)。

辐射采暖及供冷
辐射采暖及供冷是一种利用建筑物内部表面进行采暖，除湿和制冷的系统，也是目前最舒适的室内空调末端系统。

他通过毛细管铺设或嵌入在墙体，吊顶以及地板内，仅占用10~15mm厚的室内空间，节约了空间。

辐射换热末端可使用与室内设置温度温差较小的冷热源，从而提高整个能源系统的工作效率，节约了能源。

同时，辐射末端无风机及外露水路系统，无吹风感，无噪音，无霉菌滋生危险营造出的室内环境安全舒适，尤其适合老人小孩使用。

将辐射末端与太阳能系统相结合。

在冬季，他可以利用被太阳能热水器加热的热水作为热媒，利用埋设在墙体，吊顶和地板内的毛细管均匀的向室内散热；在夏季，太阳能空调制取的冷水作为冷媒，一部分用来降低室内的温度，另一部分更冷的水用来除湿。

辐射采暖及供冷系统
除湿毛细管重力柜嵌入墙体的毛细管
辐射采暖及制冷末端主要优点有：采用小温差换热，冷热源形式多样；无风机，安静无噪声；易于建筑一体化，节约空间；安全免维修，毛细管材料科回收利用等。
