例析物理竞赛中纯电阻电路的简化和等效变换李进山东省邹平县第一中学计算一个电路的电阻，通常从欧姆定律出发，分析电路的串并联关系。
实际电路中，电阻的联接千变万化，我们需要运用各种方法，通过等效变换将复杂电路转换成简单直观的串并联电路。
本节主要介绍几种常用的计算复杂电路等效电阻的方法。
1、等势节点的断接法在一个复杂电路中，如果能找到一些完全对称的点（以两端连线为对称轴），那么可以将接在等电势节点间的导线或电阻或不含电源的支路断开（即去掉），也可以用导线或电阻或不含电源的支路将等电势节点连接起来，且不影响电路的等效性。
这种方法的关键在于找到等势点，然后分析元件间的串并联关系。
常用于由等值电阻组成的结构对称的电路。
【例题1】在图8-4甲所示的电路中，R1 = R2 = R3 = R4 = R5 = R ，试求A、B两端的等效电阻R AB。
模型分析：这是一个基本的等势缩点的事例，用到的是物理常识是：导线是等势体，用导线相连的点可以缩为一点。
将图8-4甲图中的A、D缩为一点A后，成为图8-4乙图。
3R 。
答案：R AB =8【例题2】在图8-5甲所示的电路中，R1 = 1Ω，R2 = 4Ω，R3 = 3Ω，R4 = 12Ω，R 5 = 10Ω ，试求A 、B 两端的等效电阻R AB 。
模型分析：这就是所谓的桥式电路，这里先介绍简单的情形：将A 、B 两端接入电源，并假设R 5不存在，C 、D 两点的电势相等。
因此，将C 、D 缩为一点C 后，电路等效为图8-5乙对于图8-5的乙图，求R AB 是非常容易的。
事实上，只要满足21R R =43R R的关系，该桥式电路平衡。
答案：R AB =415Ω 。
【例题3】在如图所示的有限网络中，每一小段导体的电阻均为R ，试求A 、B 两点之间的等效电阻R AB 。
【例题4】用导线连接成如图所示的框架，ABCD 是正四面体，每段导线的电阻都是1 。
求AB 间的总电阻。
4种方法解决电路题1、电路图的简化电学综合题是每年中考的必考题，但是电路图复杂多变，部分同学可能会觉得难以入手，这个时候就需要用到简化电路的技巧。
常用的简化电路的方法有：1. 从整体角度分析电路。
从电源正极（或负极）出发，先看电路的干路部分，再看支路部分（如果有支路）。
2. 判断电路中电表测量的对象。
判断电压表测量的是哪个电阻（或哪个用电器）的电压，将电压表并联在该电阻（或用电器）的两端；判断电流表测量的是干路还是支路的电流，画上串联的电流表。
3. 判断滑动变阻器（如果存在）的最大值、最小值分别在哪一端，以及接入电路中的方式。
4. 电流表本身阻值非常小，等同于导线电阻，电压表本身阻值非常大，等同于断路，因此：电流表=导线，电压表=断路，把电流表用导线代替，把电压表及其接入电路的导线去掉。
【真题演练】如图所示的电路中，电源两端电压不变，闭合开关S，则（）。
A. 电流表A的示数将减小B. 电压表V1的示数将不变C. 电压表V2的示数将增大D. 电压表V1的示数与电流表A的示数的乘积将变大正确答案: D对电路如进行如下简化：本题考查电路的动态分析。
A选项，闭合开关S，R2被短路，电路总电阻变小，电源电压不变，根据I=U/R可知，电路中的电流将变大，所以电流表A的示数将增大，故A错误。
B选项，电压表V1测的是R1两端的电压，电路电流增大，R1阻值不变，根据U=IR可知，电压表V1的示数将变大，故B错误。
C选项，开关S断开时，电压表V2测的是R2两端的电压，示数大于零，开关S闭合后，电压表V2测的是导线两端电压，电压表示数变为零，所以电压表V2示数减小，故C错误。
D选项，由A、B选项可知，开关S闭合时，电压表V1示数变大，电流表A的示数将增大，所以电压表的示数V1与电流表A的示数的乘积将变大，故D正确。
故本题答案为D。
2、串、并联电路的识别方法正确识别串、并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单单从形状上去分析。
电路简化的技巧电路简化是电子工程师经常需要进行的一项技术。
通过电路简化，可以将复杂的电路图简化为更简单的电路图，使得电路的分析和设计更加容易和高效。
在实际应用中，电路简化可以帮助电子工程师更好地理解和掌握电路的特性，提高电路的性能和可靠性。
下面我将介绍一些常用的电路简化技巧。
1. 串联电阻简化：当多个电阻串联时，可以将它们直接相加作为一个等效电阻。
这是因为在串联电路中，电流是保持不变的，所以多个串联电阻所受的电流相同。
根据欧姆定律，电阻和电流成正比，因此可以将多个串联电阻简化为一个等效电阻。
2. 并联电阻简化：当多个电阻并联时，可以将它们直接相加并求倒数作为一个等效电阻。
这是因为在并联电路中，电压是保持不变的，所以多个并联电阻所受的电压相同。
根据欧姆定律，电阻和电压成反比，因此可以将多个并联电阻简化为一个等效电阻。
3. 电阻网络简化：当电路中出现复杂的电阻网络时，可以使用戴维南定理或者诺顿定理将电阻网络简化为一个等效电阻。
这两个定理可以将一个电阻网络变为一个等效电流源与一个等效电阻并联的电路，从而简化电路的分析和计算。
4. 电容简化：当电容器并联时，其等效电容可以直接相加。
当电容器串联时，可以求其倒数并求倒数来得到等效电容。
对于大容值电容器和小容值电容器并联，可以将其简化为一个等效的大容值电容器。
这是因为大容值电容器的充放电过程相比于小容值电容器更加缓慢，可以忽略其对电路的影响。
5. 电感简化：当电感器串联时，可以将它们直接相加作为一个等效电感。
当电感器并联时，可以求其倒数并求倒数来得到等效电感。
对于大电感和小电感并联，可以将其简化为一个等效的小电感。
这是因为大电感的自感作用在高频环境下可以忽略不计。
6. 求节点电压简化：在复杂的电路图中，可以通过使用节点电压法简化电路。
节点电压法使用欧姆定律和基尔霍夫电流定律来计算电路中各个节点的电压。
通过将电路简化为一些简单的节点电压和电阻网络，可以更容易地分析电路的特性。
高考物理利用综合法简化电路
解电学问题的关键是分清电路的结构，判断电路的连接方式。
但对较复杂的电路，初学者往往感到无从下手，本文结合具体实例谈谈等效电路简化的一种有效方法：综合法
──支路电流法和等电势法的综合。
一、简化电路的具体方法
1.支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1：试判断图1中三灯的连接方式。
【解析】由图1可以看出，从电源正极流出的电流在A点分成三部分。
一部分流过灯L1，一部分流过灯L2，一部分流过灯L3，然后在B点汇合流入电源的负极，从并联电路的特点可知此三灯并联。
【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。
此法在解决复杂电路时显得有些力不从心。
2.等电势法：将已知电路中各节点(电路中三条或三条以上支路的交叉点，称为节点)编号，按电势由高到低的顺序依次用1、2、3……数码标出来(接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码)。
然后按电势的高低将各节点重新排布，再将各元件跨接到相
对应的两节点之间，即可画出等效电路。
电路原理图分析电路原理图是电子电路设计的重要工具，通过分析原理图可以深入理解电路的工作原理和性能特点。
本文将从电路原理图的基本结构、分析方法和应用实例三个方面进行详细介绍。
一、电路原理图的基本结构。
电路原理图通常由电源、电阻、电容、电感、晶体管、集成电路等元件组成。
其中电源是电路的能量来源，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，晶体管和集成电路用于控制电流和信号处理。
这些元件通过连线和连接点相互连接，形成一个完整的电路原理图。
二、电路原理图的分析方法。
1. 逐级分解法。
逐级分解法是分析复杂电路原理图的常用方法。
首先将整个电路分解为若干个子电路，然后逐个子电路进行分析，最后将各个子电路的分析结果综合得出整个电路的性能特点。
这种方法能够有效地简化复杂电路的分析过程，提高分析的准确性和效率。
2. 等效电路法。
等效电路法是通过将电路原理图中的复杂元件或子电路用简单的等效电路替代，从而简化电路的分析。
例如，将电容和电感用等效电路替代，可以将复杂的交流电路转化为简单的直流电路进行分析。
这种方法能够有效地简化电路的分析过程，提高分析的准确性和效率。
3. 网孔分析法。
网孔分析法是通过构建网孔方程组，利用基尔霍夫电流定律和基尔霍夫电压定律进行电路分析的方法。
通过网孔分析法可以方便地求解电路中各个支路的电流和电压，从而深入理解电路的工作原理和性能特点。
三、电路原理图的应用实例。
以放大电路为例，通过分析放大电路的原理图可以深入理解放大器的工作原理和性能特点。
放大电路通常由输入端、输出端和放大元件组成，通过分析输入信号和输出信号之间的关系，可以确定放大器的增益、带宽、失真等性能指标，从而指导放大器的设计和优化。
另外，电源管理电路也是电路原理图的重要应用领域。
通过分析电源管理电路的原理图可以深入理解开关电源、线性稳压器、电池管理等电路的工作原理和性能特点，从而指导电源管理电路的设计和优化。
综上所述，电路原理图是电子电路设计的重要工具，通过分析原理图可以深入理解电路的工作原理和性能特点。
电路简化及电阻测量方法汇总（含答案）学生姓名：年级：老师：上课日期：时间：课次：等效电路图的画法1．支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1：试判断图中三灯的连接方式。
2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2：判断图各电阻的连接方式。
二、综合法：支路电流法与等电势法的综合。
注意点：（1）给相同的节点编号。
（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。
例3：由5个1Ω电阻连成的如图所示的电路，导线的电阻不计，则A 、B 间的等效电阻为 0.5 Ω。
解:假设A 端为电源正极,则电流中电流方向如图所示根据电流流向可以看出电流分为三路,其中一路只有一个电阻,另外两路分别流过一个电阻后汇合,然后又分为两路,再次各经过一个电阻后与第一路汇合;其等效电路为其等效电阻为.因此，本题正确答案是:0.5.三、含电容器、电流表、电压表的复杂电路：画等效电路时，①电流表视为导线，电容器、电压表视为断路（若考虑内阻，则将其视为一个大电阻），与电容器、电压表串联的用电器视为短路即可。
②画等效电路图的同时，根据图中电流方向将电流表接入电路；根据图中所标节点数字，将电压表和电容器接入电路。
③无电流的支路删去即可直流电路的动态分析 一．程序法。
例1、在右图所示电路中，电源的电功势为E 、内阻为r ，R1，R2，R3，为定值电阻，R 是一滑动变阻器，电路中的电压表和电流表均视为理想的。
复杂电路的简化方法电路图的识别是初中物理电学学习的基础，将复杂的电路图改画成简单电路可使电路元件的串、并联情况变得清晰，便于计算和解答，根据初中物理中的电路图情况，介绍如下几种电路图的简化方法：1、删简法初学电学者往往会因为电路中的电表跟用电器相混而妨碍对电路的正确分析，所以，应讲清电表可删的道理和删后的处理办法，如图1若已知电压表示数和电阻，求电流表示数，则删简后电路图如图22、伸缩变位法有的习题或思考题。
故意给出不规范的电路图，若不进行电路图的改画，就会造成解答困难。
为此，应讲清可将导线理想化，无论导线长度如何，其电阻均为零，所以，可根据情况将导线伸长、缩短或变形，适当变更电路元件的位置，使电路元件的串、并联的关系变得清3、共端法若几个用电器的一端通过连接线形式共端时，其电路图可用共端法进行改画，如图5沿电流的方向R1的左端和R2R3的上端都可连接到电池的正极，而另一端则都可连接到电源的负极上故可改画成图6如图7，教学时，如用粉笔将电池正极相连的连接线画成颜色，其共端情况就会十分明显，便可以改画成图84、翻转法对于并联电路，采用翻转法来进行改画便于弄清连接关系，如图11中的R3支路翻转到上边去，即成为图12或将R1R2的串联支路翻转到下边去。
为了更好的达到电路图简化的教学目的，教学中应重视以下几点：（1）、讲清改画电路图的重要性，有的学生自以为看图能力强，嫌麻烦，不愿进行改画，凡这样的学生，其考试成绩总低于他们的实际水平，针对这种情况，要利用经典例题进行教育、引导，使他们认识到，虽然花费一点时间，但可避免欲速则不达的失误，并养成认真改画和复查的好习惯。
（2）、灵活应用各种方法，应当让学生懂得改画一个电路图往往需要同时运用几种方法才行，所以需要多讲例题和多做习题，以提高灵活运用各种方法的能力。
（3）、注意改画电路图的原则，改画电路图时，电路改变不宜过大，考虑初中学生的实际能力。
对初中电路图的改画应强调两个原则:a、电池位置一般不动。
初中物理电路图解题原则步骤与学习方法0 1电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：0 2电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
☀第二步：将电流表变成导线（视具体情况也可保留）。
☀第三步：去掉电压表。
☀第四步：合并(或者换位）导线上的节点。
（此步骤在电路中用电器比较多，且相互纠结时，采用）☀第五步：画出等效电路图，判断各用电器是串联还是并联。

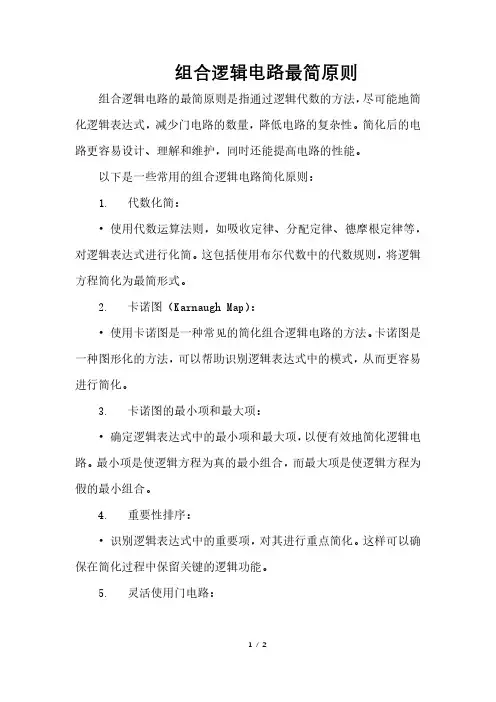

组合逻辑电路最简原则
组合逻辑电路的最简原则是指通过逻辑代数的方法，尽可能地简化逻辑表达式，减少门电路的数量，降低电路的复杂性。
简化后的电路更容易设计、理解和维护，同时还能提高电路的性能。
以下是一些常用的组合逻辑电路简化原则：
1. 代数化简：
•使用代数运算法则，如吸收定律、分配定律、德摩根定律等，对逻辑表达式进行化简。
这包括使用布尔代数中的代数规则，将逻辑方程简化为最简形式。
2. 卡诺图（Karnaugh Map）：
•使用卡诺图是一种常见的简化组合逻辑电路的方法。
卡诺图是一种图形化的方法，可以帮助识别逻辑表达式中的模式，从而更容易进行简化。
3. 卡诺图的最小项和最大项：
•确定逻辑表达式中的最小项和最大项，以便有效地简化逻辑电路。
最小项是使逻辑方程为真的最小组合，而最大项是使逻辑方程为假的最小组合。
4. 重要性排序：
•识别逻辑表达式中的重要项，对其进行重点简化。
这样可以确保在简化过程中保留关键的逻辑功能。
5. 灵活使用门电路：
•考虑使用不同类型的门电路，如与门、或门、非门等，以更好地适应简化后的逻辑表达式。
选择适当的门电路可以降低电路的成本和功耗。
6. 优先选择可实现的逻辑：
•在选择逻辑表达式和电路时，优先选择容易实现的逻辑结构，以减少电路的复杂性。
7. 分阶段简化：
•将逻辑表达式分阶段简化，逐步减少复杂性。
这样可以更容易处理复杂的逻辑问题。
最简原则的应用需要综合考虑电路的性能、成本、功耗等因素，以达到逻辑电路设计的最佳平衡。
一、科学方法（17种）在教学与检测中，要求学生记住下面17种科学方法的名称、常见实例，并会运用这些方法解决问题。
这些科学方法也是中考考查的内容。
1．控制变量法：（1）定义：在研究一个量与多个因素关系时，将一些因素固定不变，分别只研究该量与一个因素的关系，从而使问题简化。
（2）举例：研究电流与电压、电阻关系时，先将电阻固定不变，研究电流与电压的关系，然后再将电压固定不变，研究电流与电阻的关系。
2．转换法：（1）定义：将看不见、摸不着、不便于研究的问题或因素，转换成看得见、摸得着、便于研究的问题或因素。
（2）举例：磁场看不见，我们撒上铁粉，通过铁粉的有序排列“看见”磁场并进行研究。
3．放大法：（1）定义：放大、扩大、变大或增加某些因素使问题更容易解决。
许多情况下可以认为这是一种特殊的转换法。
（2）举例：将带有细玻璃管的塞子插到装满水的瓶口，显示玻璃瓶的微小形变。
4．换元法（替代法）：（1）定义：换元法就是运用替换或代换的方法去进行创造的方法。
（2）举例：研究平面镜成像时，用平面玻璃代替平面镜进行研究。
研究透镜时，用冰块去代替玻璃制作简易的透镜。
5．等效法：（1）定义：两种现象在效果上一样，因此可以进行相互替代。
可以认为这是一种特殊的替代法。
（2）举例：做功和热传递在改变物体内能上是等效的。
6．分类法：（1）定义：将许多东西根据一定的规则进行分组。
（2）举例：将汽化现象分为蒸发、沸腾两类。
7．比较法：（1）定义：找到两种东西（现象、物理量等）的相同点、不同点。
（2）举例：蒸发和沸腾的异同点。
8．类比法：（1）定义：由两种东西的一部分相似之处，推测其他部分也可能相似。
（2）举例：研究功率时，想到功率表示做功快慢、速度表示运动快慢这一相似性，推测功率在定义、定义式、单位等方面也可能与速度相似。
9．拟人类比法：（1）定义：拟人类比又称“亲身类比”或“角色扮演”。
在解决问题时，让学生设想自己变成了问题中的某些事物，从而去设身处地、亲临其境地感受问题的本质，解决问题。
电学之电路图的简化正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。
一、串、并联电路的概念及特点“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。
二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。
2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。
3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。
4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。
5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。
6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。
如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。
三、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。
电气设计优化方案随着科技的发展，电气设备越来越复杂，因此电气设计也变得更加重要。
在设计电气系统时，需要考虑多种因素，如安全、可靠性、效率和成本等。
为了获得最佳的设计方案，需要综合考虑这些因素，并采取一些优化措施。
本文将介绍几种电气设计优化方案，帮助读者在设计电气系统时做出正确的决策。
一、电路拓扑的优化电路拓扑是电气系统的基础，它是指电路中各个元件之间的连接方式。
正确的电路拓扑可以改善电路性能，降低成本，并提高可靠性。
为了实现电路拓扑的优化，需要了解电路中各个元件之间的连接关系，并找到最佳的连接方式。
以下是一些电路拓扑的优化方案。
1.1 简化电路简化电路是指将电路中不必要的元件和环节删除掉，以减少成本和提高可靠性。
同时，简化电路也可以提高电路效率，降低系统噪音。
简化电路的方法有很多种，如使用更少的元件、删除不必要的信号路径以减少干扰和降噪等。
1.2 减少电缆长度电缆长度的增加会导致能耗的增加，同时还可能影响信号传输的稳定性和可靠性。
因此，在设计电气系统时，应尽量减少电缆长度，尤其是模拟信号的传输。
如果电缆长度很长，可以尝试采用分布式电容来减少信号失真。
1.3 选择合适的电路拓扑电路拓扑的选择会直接影响系统的可靠性和效率。
因此，在设计电气系统时，需要选择合适的电路拓扑。
比如，如果需要高速传输的数字信号，可以采用差分线路来减少电磁干扰和信号失真等问题。
二、电气元件的优化电气元件是电路中最基本的部件，影响电路的性能和可靠性。
因此，在设计电气系统时，需要选择合适的电气元件，并优化其性能。
2.1 选择合适的电源电源对电路的稳定性和可靠性有着至关重要的作用。
在选择电源时，应考虑其输出稳定性、噪声和温度系数等。
一些高档电源还具有过电流保护和电压保护等功能，可以提高系统的安全性，降低故障率。
2.2 选择合适的集成电路随着集成电路的不断发展，现在有很多种可供选择的集成电路。
正确的集成电路可以提高电路的效率和可靠性，降低故障率。
电路中的戴维南定理与叠加定理综合应用电路中的戴维南定理与叠加定理是电路分析常用的两个方法，它们可以帮助我们简化复杂的电路并求解电流和电压。
在本文中，我将介绍这两个定理的基本原理，并结合实例展示它们在电路分析中的综合应用。
一、戴维南定理概述戴维南定理，也称为戴维南-泊松定理，是基于回路定理的一种电路分析方法。
根据戴维南定理，任意线性电路可以简化为一个等效电源与一个等效电阻的串联。
在应用戴维南定理时，我们需要先确定戴维南等效电源的电压和电阻。
具体步骤如下：1. 将分析的戴维南等效电源与电阻的线路从原始电路中分离出来。
2. 将所有的电压源置零，所有的电流源断开。
3. 根据需要，将原始电路中某一点接地，以确定戴维南等效电源的电压。
4. 通过恢复其他电压源和电流源，并观察电路中的电流变化，以确定戴维南等效电阻。
获取了戴维南等效电源和电阻后，我们可以得到简化后的电路，并进一步求解电流和电压。
二、叠加定理概述叠加定理同样是一种常用的电路分析方法，适用于线性电路。
根据叠加定理，我们可以使用多个独立的源分别激励电路，然后将每个源对电流和电压的影响相加，得到最终的结果。
具体步骤如下：1. 将分析的电压源或电流源作为单独的激励源，其他源电压或电流置零。
2. 分别求解每个源对电路中的电流和电压的影响。
3. 将各源的影响相加，得到最终的电流和电压。
通过叠加定理，我们可以将复杂的电路划分为多个简单的电路，然后逐个求解，并最终得到整个电路的电流和电压的分布情况。
三、戴维南定理与叠加定理综合应用实例现在，我们来看一个综合应用戴维南定理与叠加定理的实例。
假设有一个包含电阻、电压源和电流源的电路如下图所示：（插入图片：电路图）我们要求解电路中的电流I和电压V。
首先，我们可以使用戴维南定理来简化电路。
通过分离电压源和电流源，并将电流源断开，可以得到戴维南等效电源。
（插入图片：戴维南等效电路图）接下来，我们需要确定戴维南等效电源的电压和电阻。
电路简化（包含电路串并联的判断）、电路故障压轴题必备基础技能：电路简化一、必备基础技能要求1、电路串并联的判断（1）定义法（适用于简单电路）若电路中各元件是逐个顺次首尾相连的，此电路就是串联电路；若各元件(用电器)"首首相连，尾尾相接"并列地连在电路两点间，此电路就是并联电路。
（2）电流法（推荐方法）若电流从电源正极出发经过各用电器回到电源负极,途中电流无分支，电流始终只有一条路径,则这些用电器的连接方式就是串联；如果电流在某处分为几条支路,电流在电路中有分有合,则这些用电器之间的连接方式就是并联。
电流法还可以判断电流表的测量对象。
（3）断路法（拆除法）逐个拆除电路中的用电器,根据电路中其他用电器有无电流通过来识别电路。
在串联电路中,拆除任何一个用电器,其他用电器中就不能工作；在并联电路中,拆除任何一个用电器其他用电器中仍能工作。
（4）节点法（目前不是很推荐）在识别不规范电路的过程中，不论导线有多长，只要中间没有电源或用电器，导线两端点均可以看成一个点（节点），这个节点可以在导线上自由移动，从而找出各用电器两端的公共点，进而简化电路。
节点法还可以判断电压表的测量对象2、电路简化的步骤（1）去表：把电流表看着导线，把电压表看着断路；（2）判断电路的串并联；（3）判断电表功能：电流表用电流法，电压表用节点法；（4）根据判断结果画出等效电路图。
【方法实战1】如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到。
已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现两灯都不亮的现象，说明两灯是串联的；如果出现另一个灯泡正常发光的现象，说明两灯是并联的。
根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是并联。
组合逻辑电路设计中的优化与综合方法在现代电子工程领域，组合逻辑电路被广泛应用于数字电路系统的设计与实现。
而为了提高电路的性能和效率，探索组合逻辑电路设计中的优化与综合方法变得尤为重要。
本文将介绍一些常用的组合逻辑优化与综合方法及其应用。
一、组合逻辑电路设计中的优化方法1. 真值表最小化方法真值表最小化方法是一种常见的优化方法，可以通过合并具有相同输出的输入组合来降低电路的复杂度。
常用的真值表最小化方法包括卡诺图法和奎因-麦克拉斯基法。
卡诺图法通过可视化地表示真值表，并找到最小化的逻辑表达式。
它将真值表中的minterms（输出为1的输入组合）通过与运算组合在一起，形成更简洁的逻辑表达式。
而奎因-麦克拉斯基法则是将真值表中的minterms进行合并，形成更简化的逻辑表达式。
2. 电路代数化简方法电路代数化简方法使用布尔代数的规则来分析和化简逻辑电路。
这些规则包括德摩根定律、吸收定律、分配定律等，可以通过对逻辑表达式的代数运算来实现电路的优化。
例如，德摩根定律可以帮助我们将逻辑表达式中的与运算转化为或运算，或者将逻辑表达式中的或运算转化为与运算，从而实现逻辑电路的简化。
3. 优先级编码方法优先级编码方法是指通过对输入和输出进行编码，将复杂的逻辑电路转化为较简单的优先级编码电路。
这种方法可以有效地减少逻辑门的数量和电路延迟。
通过将输入和输出信号编码为优先级，可以减少逻辑门之间的连线，并提高电路的整体性能。
这种方法在高速、低功耗的电路设计中得到了广泛的应用。
二、组合逻辑电路设计中的综合方法1. 逻辑合成方法逻辑合成方法是将高级语言描述的电路功能转化为门级电路结构的方法。
这种方法通过使用逻辑综合工具，将设计者提供的高级语言代码转化为具体的逻辑门电路。
逻辑合成方法可以提高电路设计的效率和可靠性，减少设计者的工作量。
在需要设计大规模复杂逻辑电路时，逻辑合成方法尤为重要。
2. 约束驱动的综合方法约束驱动的综合方法是指根据设计规范和约束条件，通过综合工具自动生成电路的最优结构。
电路的等效变换解电学问题的关键是分清电路的结构，判断电路的连接方式。
但对较复杂的电路，初学者往往感到无从下手，本文结合具体实例谈谈等效电路简化的一种有效方法：综合法──支路电流法和等电势法的综合。
一、简化电路的原则（1）无电流（电势差）的支路可去除；（2）等电势的各点化简时可合并；（3）理想电流表可认为短路，理想电压表可认为断路；（4）电路稳定时，电容器“断直流，通交流”。
二、简化电路的具体方法1．支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1 试判断图1中三灯的连接方式。
解析:由图1可以看出，从电源正极流出的电流在A点分成三部分。
一部分流过灯L1，一部分流过灯L2，一部分流过灯L3，然后在B点汇合流入电源的负极，从并联电路的特点可知此三灯并联。
支路电流法，关键是看电路中哪些点有电流分叉。
此法在解决复杂电路时显得有些力不从心。
2．节点法：在识别不规范的电路的时侯，不论导线有多长，只要其中没有电源、用电器等，导线两端点均可以看成是同一点（节点）。
将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2 判断图2各电阻的连接方式。
解析:（1）将节点标号，四个节点分别标上1、2。
（2）将各个节点沿电流的流向依次排在一条直线上。
（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。
（4）从等效电路图可判断，四个电阻是并联关系。
3．节点法的步骤：（1）给相同的节点编号。
（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。

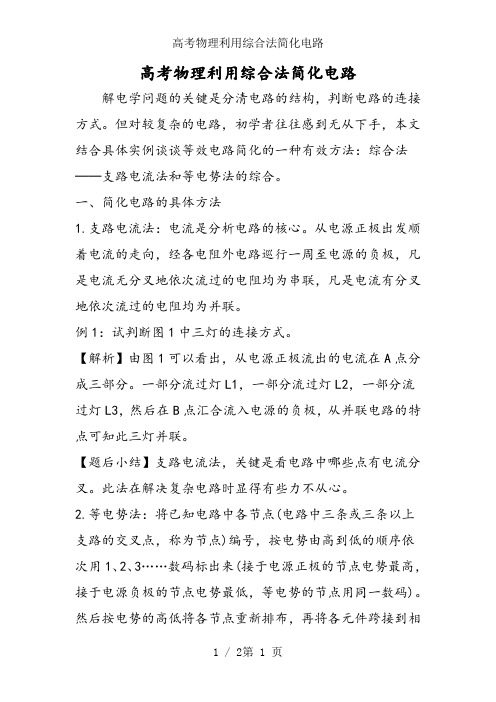

简化电路的有效方法——综合法
解电学问题的关键是分清电路的结构，判断电路的连接方式。
但对较复杂的电路，初学者往往感到无从下手，本文结合具体实例谈谈等效电路简化的一种有效方法：综合法──支路电流法和等电势法的综合。
一、简化电路的具体方法
1．支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1：试判断图1中三灯的连接方式。
【解析】由图1可以看出，从电源正极流出的电流在A点分成三部分。
一部分流过灯
L1，一部分流过灯L2，一部分流过灯L3，然后在B点汇合流入电源的负极，从并联电路的特点可知此三灯并联。
【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。
此法在解决复杂电路时显得有些力不从心。
2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2：判断图2各电阻的连接方式。
【解析】（1）将节点标号，四个节点分别标上1、2。
（2）将各个节点沿电流的流向依次排在一条直线上。
（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。
（4）从等效电路图可判断，四个电阻是并联关系。
【题后小结】等电势法，关键是找各等势点。
在解复杂电路问题时，需综合以上两法的优点。
二、综合法：支路电流法与等电势法的综合。
注意点：（1）给相同的节点编号。
（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。
例3：由5个1Ω电阻连成的如图4所示的电路，导线的电阻不计，则A、B间的等效电阻为_______Ω。
【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。
【解析】由于节点A、D间是用导线相连，这两点是等势点（均标1），节点C、F间是用导线相连，这两点是等势点（均标2），节点E、B间是用导线相连，这两点是等势点（均标3），则A点电势最高，C（F）次之，B点电势最低，根据电流由高电势流向低电势，易得出各电阻的电流方向。
由于电阻R1，R2均有一端接点1，另一端接点2；电阻R4，R5均有一端接点2，另一端接点3；电阻R3一端接点1，另一端接点3，易得其等效电路如图5所示。
或者用图4中所标电流方向，也可得其等效电路如图5，相比第一种方法更简单。
故AB 间总电阻力0．5Ω。
【题后小结】在分析电路时，首先应找出各个节点，凡是用导线相连的两节点是等势点，可以等效为一个节点（如图4中的A与D、C与F、E与B），连在两个相邻的节点间的电阻是并联的（如图4中的电阻1和电阻2，电阻4和电阻5），当把最基本的电路等效后，再对高一级电路进一步分析，即电阻1、2并联后与电阻4、5并联后串联，之后再与电阻3
并联。
这种逐级分析的方法在分析等效电路中是很有效的。
（此方法侧重于等电势法）
但是，若将图4改为图6，即使画出等效电路图5，（按习惯总将电流表看作导线），也无济于事，而且将电流表置于图5中的合适位置更是难上加难。
若根据图中的电流方向则易得：电流表A1测的是电阻R2和R3的电流之和；电流表A2测的是电阻R1和R2的电流之和；电流表A3测的是电阻R3和R4的电流之和。
注：有些初学者凭感觉认为：电流可以沿A→C→D…方向流动，这是错误的。
因为电流由高电势点流向低电势点，不可能由点1（A）经点2（C）又流回点1（D）。
其它点同理可得电流流向。
三、含电容器、电流表、电压表的复杂电路：画等效电路时，①电流表视为导线，电容器、电压表视为断路（若考虑内阻，则将其视为一个大电阻），与电容器、电压表串联的
用电器视为短路即可。
②画等效电路图的同时，根据图中电流方向将电流表接入电路；根据图中所标节点数字，将电压表和电容器接入电路。
③无电流的支路删去即可。
请读者自己体验，这里不再累述。
综上所述：支路电流法与等电势法各有千秋，故灵活掌握综合法便可以顺利解决各种电路题目。
