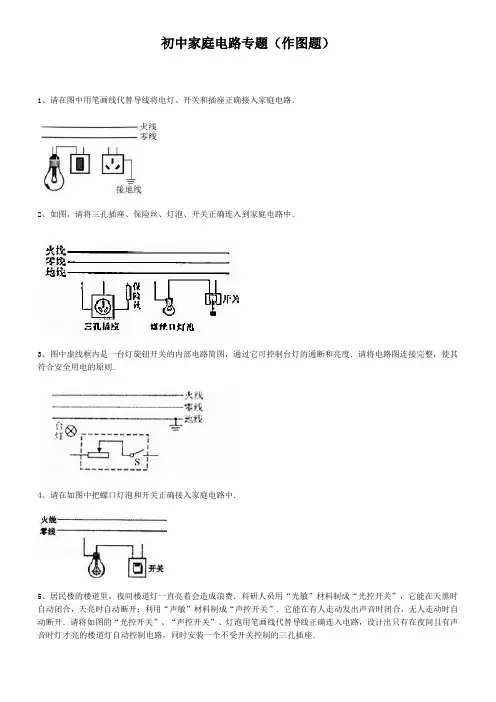

初中家庭电路专题（作图题）
1、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
2、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．
3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．
4、请在如图中把螺口灯泡和开关正确接入家庭电路中．
5、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
6、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．
7、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式．
8、请将如图所示元件，连接成符合安全用电要求的家庭电路．
9、用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．
10、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
11、如图所示，S1是光控开关，夜晚自动闭台，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．请把图连接成声光控楼道节能照明电路．
12、请将图中所示元件，连接成符合安全用电要求的家庭电路．
13、如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．
14、请将图中所示的三孔插座正确地接入电路中．
15、请在图中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了 B．三线插座的接地线断了
C．进户的火线熔丝断了 D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；
C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；
D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2QIRt知，I、t相同时，灯丝电阻大于导线电阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2QIRt知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
晨鸟教育
Earlybird 家庭电路
知识点一：家庭电路的组成
1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联．
3．家庭电路各部分的作用及电路连接：
(1)进户线：给用户提供家庭电压的线路，分为火线和零线，火线和零线之间220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V．
(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．
(3)闸刀(空气)开关:控制整个电路的通断，以便检测电路更换设备．安装在家庭电路的干路上，空气开关的静触点接电源线．
(4)保险盒
a．保险丝是由电阻率大、熔点较低的铅锑合金制成。
b．保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
电路符号：
d．连接：与所保护的电路串联，且一般只接在干路上．
e．保险丝的额定电流是指电路能够工作的最大电流值。
(5)插座
a．作用：连接家用电器，给可移动家用电器供电．
b．安装：并联在家庭电路中，具体接线情况：
1接火线 ；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路. 晨鸟教育
Earlybird 把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故．
(6)用电器(电灯)、开关
a．白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空．大功率的灯泡灯丝粗而短，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华．灯泡长期使用会变暗，原因是灯丝升华变细，电阻变大，实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．

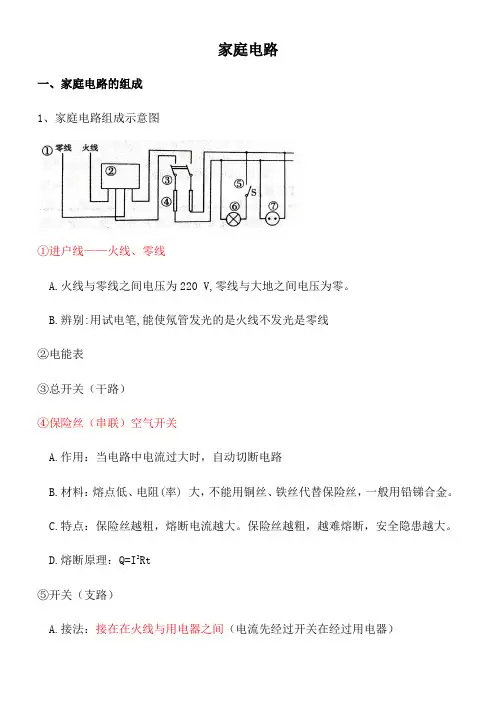

家庭电路
一、家庭电路的组成
1、家庭电路组成示意图
①进户线——火线、零线
A.火线与零线之间电压为220 V,零线与大地之间电压为零。
B.辨别:用试电笔,能使氖管发光的是火线不发光是零线
②电能表
③总开关（干路）
④保险丝（串联）空气开关
A.作用：当电路中电流过大时，自动切断电路
B.材料：熔点低、电阻(率) 大，不能用铜丝、铁丝代替保险丝，一般用铅锑合金。
C.特点：保险丝越粗，熔断电流越大。保险丝越粗，越难熔断，安全隐患越大。
D.熔断原理：Q=I2Rt
⑤开关（支路）
A.接法：接在在火线与用电器之间（电流先经过开关在经过用电器） B.拉线开关的拉线不能连入电路
⑥电灯
A.用电器并联在电路中
B.控制用电器的开关与用电器串联在电路路中
C.螺丝口灯泡：侧端接零线，顶端接用电器
D.用电器的金属外壳接地线
⑦插座
A.种类:两孔插座、三孔插座
B.接法:左零右火上接地
二、试电笔
1、使用
使用时，金属笔尖接触被测导线，手指按在笔尾的金属笔卡或金属帽上。绝不允许接触试电笔上的金属笔尖
2、使用试电笔时，电流流经试电笔→人体→大地。有电流经过人体，但不会对人体造成伤害。
三、家庭电路中电流过大的原因
1、原因：①发生短路；②电路中总功率过大
2、造成的后果：保险丝熔断或空气开关断开，甚至引起火灾
3、注意：使空气开关跳闸的原因有两个 四、家庭电路故障分析
1、试电笔检测
例：灯正常工作，电饭锅不工作
（1）两孔都亮——零线断路→零线与d点之间断路
（2）两孔都不亮——火线断路→ab间断路
2、灯泡检测
3、根据现象分析
(1)当开某只电灯的时候，电灯闪了一下就熄灭了，别的用电器仍正常工作，故障可能是：电灯断路。
(2)把台灯插头插入插座时，电灯突然全部熄灭了，故障可能是：插头短路。 (3)当控制某电灯的开关闭合后，该电灯的电线接头处冒火星，且电灯一闪一闪的，故障可能是：电线接头处接触不良。
