1 专题课件
第十五章 探究电路
目录：
狙击知识点
狙击考点
狙击知识点
知识点一 电阻和变阻器
1．电阻
(1)定义：导体对_电流的阻碍 __作用。
(2)单位及其换算：1 Ω＝_ 1.0×10－3 ___kΩ＝_ 1.0×10－6___MΩ。
(3)影响电阻大小的因素
A．导体的横截面积：横截面积越小，电阻___越大__。
B．导体的长度：导线越长，电阻__越大__。
C．导体的材料：电阻是导体的一种_属性___。
D．导体的电阻还与导体的___温度___有关。
2．变阻器
(1)原理：靠改变接入电路中的__电阻丝的长度___来改变电阻。
(2)作用：改变电路中的__电流__或调节用电器两端的_电压___。
注意：
电阻是导体本身的一种性质，温度一定，导体的材料、长度、横截面积都不变时，导体的电阻是一个定值，与导体两端的电压及通过导体的电流无关。
知识点二
欧姆定律
1．电流与电压、电阻的关系
(1)_
导体电阻_一定时，导体中的电流跟这段导体 _两端的电压_成正比。
(2)___ 导体两端电压__一定时，导体中的电流跟 _导体电阻___成反比。
2．欧姆定律
(1)内容：一段导体中的电流跟加在这段导体两端的电压成_正比__，跟这段导体的电阻成_反比__。
(2)公式： 。
知识点三 “伏安法”测电阻
1．实验原理：_欧姆定律__。
2．电路图 UIR2
3．伏安法
(1)用_电压表_测定值电阻两端电压U。
(2)用电流表测通过定值电阻的电流I。
(3)定值电阻的阻值为 。
知识点四 电阻的串联和并联
1．电阻的串联
(1)内容：两个串联电阻的总电阻等于_两分电阻之和_， 即R＝R1＋R2。
(2)特点：串联电路总电阻比任何一个分电阻阻值_都大__。
2．电阻的并联
(1)内容：两个并联电阻的总电阻的倒数等于两分电阻的倒数之和_，即 。
第12课时 家庭电路与用电安全 [学生用书P123]
一、家庭电路(a)
1．家庭电路的组成部分：__进户线__(火线、零线)、__电能表__、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是__并__联接入电路的，插座与灯座是__并_联的，控制各用电器工作的开关与电器是__串__联的。
3．家庭电路各部分的作用
(1)进户线是为用户提供家庭电压的线路，分为火线和零线。火线和零线之间电压为__220V__。
(2)电能表的作用是测量电路消耗的__电能__。
(3)闸刀开关可以控制整个电路的通断，以便检测电路、更换设备。安装时注意静触点在上、动触点在下，以防断开后的动触点在重力作用下自动合上。
(4)熔断器(内装保险丝)的保险原理是当电路中电流过大时，保险丝会自动熔断，起到保险作用。保险丝一般由__熔点较低__的铅锑合金制成。保险丝要串联接入电路，一般串联接在__火线__上。保险丝选用原则：__保险丝的额定电流等于或稍大于电路中正常工作的电流__。
(5)插座的作用是连接家用电器，给可移动家用电器供电。插座可分为固定插座和可移动插座、二孔式插座、三孔式插座。三孔式插座的接线原则是“左零右火上接地”。
(6)用电器(电灯)、开关：
白炽灯是利用电流的热效应进行工作的。小功率的灯泡灯丝细而长，里面抽成真空；大功率的灯泡灯丝粗而短，里面要充入氮气、氩气等惰性气体，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华。灯泡长期使用会变暗的原因是灯丝升华变细电阻变大，实际功率变小，升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的锡块接灯头的弹簧片，再通过开关接火线，可防止维修时触电。
【知识拓展】
1．家庭电路中所用的保险丝不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝电阻小，产生的热量少，且铜的熔点高，在电流过大时，不易熔断。

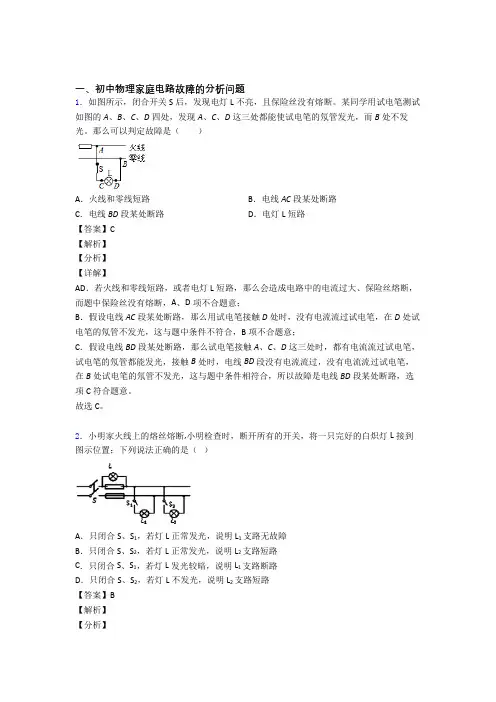

一、初中物理家庭电路故障的分析问题
1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（ ）
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
【答案】C
【解析】
【分析】
【详解】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。
2．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（ ）
A．只闭合S、S1，若灯L正常发光，说明L1支路无故障
B．只闭合S、S2，若灯L正常发光，说明L2支路短路
C．只闭合S、S1，若灯L发光较暗，说明L1支路断路
D．只闭合S、S2，若灯L不发光，说明L2支路短路
【答案】B
【解析】
【分析】 【详解】
A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A错误；
B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B正确；
C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；
D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
家庭电路
一、家庭电路的组成
1、家庭电路组成示意图
①进户线——火线、零线
A.火线与零线之间电压为220 V,零线与大地之间电压为零。
B.辨别:用试电笔,能使氖管发光的是火线不发光是零线
②电能表
③总开关（干路）
④保险丝（串联）空气开关
A.作用：当电路中电流过大时，自动切断电路
B.材料：熔点低、电阻(率) 大，不能用铜丝、铁丝代替保险丝，一般用铅锑合金。
C.特点：保险丝越粗，熔断电流越大。保险丝越粗，越难熔断，安全隐患越大。
D.熔断原理：Q=I2Rt
⑤开关（支路）
A.接法：接在在火线与用电器之间（电流先经过开关在经过用电器） B.拉线开关的拉线不能连入电路
⑥电灯
A.用电器并联在电路中
B.控制用电器的开关与用电器串联在电路路中
C.螺丝口灯泡：侧端接零线，顶端接用电器
D.用电器的金属外壳接地线
⑦插座
A.种类:两孔插座、三孔插座
B.接法:左零右火上接地
二、试电笔
1、使用
使用时，金属笔尖接触被测导线，手指按在笔尾的金属笔卡或金属帽上。绝不允许接触试电笔上的金属笔尖
2、使用试电笔时，电流流经试电笔→人体→大地。有电流经过人体，但不会对人体造成伤害。
三、家庭电路中电流过大的原因
1、原因：①发生短路；②电路中总功率过大
2、造成的后果：保险丝熔断或空气开关断开，甚至引起火灾
3、注意：使空气开关跳闸的原因有两个 四、家庭电路故障分析
1、试电笔检测
例：灯正常工作，电饭锅不工作
（1）两孔都亮——零线断路→零线与d点之间断路
（2）两孔都不亮——火线断路→ab间断路
2、灯泡检测
3、根据现象分析
(1)当开某只电灯的时候，电灯闪了一下就熄灭了，别的用电器仍正常工作，故障可能是：电灯断路。
(2)把台灯插头插入插座时，电灯突然全部熄灭了，故障可能是：插头短路。 (3)当控制某电灯的开关闭合后，该电灯的电线接头处冒火星，且电灯一闪一闪的，故障可能是：电线接头处接触不良。
