中考物理 第十九讲 家庭电路 生活用电课件

第十九章 第2节 教学设计

课题 家庭电路中电流过大的原因

教

学

目

标 （一）知识与技能

1．知道家庭电路中电流过大的两个原因。

2．了解保险丝的材料特点，理解保险丝是如何起保险作用的。

3．会解决有关家庭电路的简单问题。

（二）过程与方法

1．通过理论分析和实际观察、体验，学习物理知识。

2．尝试应用已知的科学规律解释具体问题，获得初步的分析概括能力。

（三）情感态度与价值观

树立理论联系实际的思想，培养将科学技术应用于日常生活的意识。

重点

难点 1.教学重点：家庭电路中电流过大的原因。

2.教学难点：保险丝的工作原理。

教学方法 讲授、讨论、实验、归纳、对比。

教具学具 各种规格的保险丝，电源一个，铜丝一段，滑动变阻器一个，保险丝作用演示器一套，导线若干；多媒体课件。

教学过程

引入 教师活动 学生活动 设计意图

引

入

课

题 [展示照片,提出问题]

请大家说一说家庭电路的组成是怎样的？各部分元件在家庭电路中所起的作用是什么？

学生思考，并回答：家庭电路由低压进户线、电能表、总开关、保险盒、开关、用电器、插座等组成。

说出各部分的作用。

复习上节课内容。

[提出问题]

目前，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。

[讲授]

家庭电路与我们的生活息息相关，我们今天就来研究家庭电路中电流过大的原因。 学生回答：

随着人们生活水平的提高，家庭电路中大功率用电器越来越多，总功率变大，总电流变大，导线和电能表允许通过的电流必须变大，所以电线要换粗，电能表要换成标定电流更大的。

聆听。

联系生活实际和电功率知识思考问题，为本节课的学习作铺垫。

肯定大家的想法，激发学生学习兴趣。

新课讲授 教师活动 学生活动 设计意图

新

课

讲

授

刚才同学们说到家庭电路中家用电器的总功率对家庭电路的电流有影响，它们之间有什么关系？

第十九章 生活用电

第一节 家庭电路

【学习目标】

1．知道家庭电路的主要组成部分及各部分的作用。

2．了解火线、零线，试电笔的构造及使用。

3、认识三线插头与三孔插座和漏电保护器。

【学习重点】： 家庭电路的主要组成部分及各部分的作用

【学习难点】： 对三线插头与三孔插座和漏电保护器的认识

【自主学习】：请同学们仔细阅读课本P105---P108的内容并适当结合课本插图。

【预习检测】：

1．家庭电路的主要组成部分有________、________、________、________、________等。

2．输电线进户后先接到______上，来显示所消耗的电能。接下来是全户用电的______，当电路需修理时，必须打开总开关。总开关的后面是__________，里面装保险丝。

3．保险丝的作用是电流过大时__________，切断电路，对用电器起到__________作用。

4现在居民的保险装置一般采用 开关，空气开关安装在电能表后，当电路中电流过大时， 自动断开，切断电流，俗称“ ”．

5．进户的两条输电线，一条在户外已经和大地相连叫_______，另一条叫_______。我们可以用_____来判断它们。

6．试电笔主要有_______，_______，_______等部分组成。使用时，手指按住______，用笔尖接触被测的导线。如果接触的是火线，氖管就_______，如果是零线，氖管就不发光。

7、给带有金属外壳用电器供电要用 和 。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有 。

★学生活动一：认识家庭电路组成：（课本图P105）

如上图，家庭电路是由(起电源作用的) 、 、 、 、

、 、 组成。其中电能表用来 。总开关用来 。保险盒内的保险丝可以在 时，自动 ，新型的保险装置是 。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。

人教版物理九年级全册 第十九章 生活用电 第2节 家庭电路中电流过大的原因 同步练习题

1．家庭电路中电流过大的两个原因：

①___________；②______________________。

2．保险丝的作用：当电流过大时能自动熔断，________电路，起到保护的作用。

3．CCTV曾播放过一段公益广告(如图所示)，图中的电视机与其他用电器是____联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_______，根据焦耳定律可知，干路上的电流产生过多的_______，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。

4．下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是( )

A．①②③ B．①② C．①③ D．②③

5．当插头出现如图所示的甲、乙两种情况时，一旦把它插入插座内，会造成短路的是____(选填“甲”或“乙”)。

6．通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流。连接保险丝时，一般只接一根，且接在____线上，并与保护电路____联。______(选填“能”或“不能”)换用较粗的保险丝，_____(选填“能”或“不能”)用铜丝、铁丝代替保险丝。

7．关于家庭电路中的保险丝，下列说法错误的是( )

A．保险丝的熔点较低、电阻较大

B．当电流过大时，保险丝能自动切断电路

C．不能用铜丝代替保险丝

D．保险丝不能用带有保险装置的空气开关代替

8．根据表中所提供的数据，可以确定适宜制作保险丝的是( )

A.铅 B．铜 C．铁 D．钨

9．某同学想设计一个家庭厨房电路，现在有2000 W的电磁炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空

最新K12教育

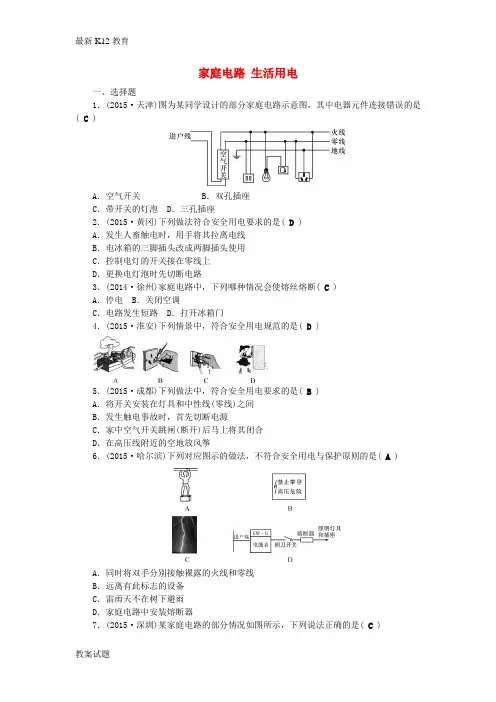

教案试题 家庭电路 生活用电

一、选择题

1．(2015·天津)图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是( C )

A．空气开关 B．双孔插座

C．带开关的灯泡 D．三孔插座

2．(2015·黄冈)下列做法符合安全用电要求的是( D )

A．发生人畜触电时，用手将其拉离电线

B．电冰箱的三脚插头改成两脚插头使用

C．控制电灯的开关接在零线上

D．更换电灯泡时先切断电路

3．(2014·徐州)家庭电路中，下列哪种情况会使熔丝熔断( C )

A．停电 B．关闭空调

C．电路发生短路 D．打开冰箱门

4．(2015·淮安)下列情景中，符合安全用电规范的是( D )

5．(2015·成都)下列做法中，符合安全用电要求的是( B )

A．将开关安装在灯具和中性线(零线)之间

B．发生触电事故时，首先切断电源

C．家中空气开关跳闸(断开)后马上将其闭合

D．在高压线附近的空地放风筝

6．(2015·哈尔滨)下列对应图示的做法，不符合安全用电与保护原则的是( A )

A．同时将双手分别接触裸露的火线和零线

B．远离有此标志的设备

C．雷雨天不在树下避雨

D．家庭电路中安装熔断器

7．(2015·深圳)某家庭电路的部分情况如图所示，下列说法正确的是( C ) 最新K12教育

教案试题

A．进户线分为火线和地线

B．电能表的标定电流为20 A

C．空气开关有保险丝的功能

D．电能表与空气开关是并联

8．(2015·盐城)在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰，②开关里的两线头相碰，③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( B )

A．①② B. ①③

C. ②③ D. ①②③

9．(2015·潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW。连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示。从既安全又经济的方面考虑，选用导线的横截面积是( C )
