初中物理 家庭电路 中考精选试题含答案

.

. 生活用电

一、填空题

1．在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是______并______联的。为防止触电，必须把控制用电器的开关接在______火______线和用电器之间。

2．小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接______灯泡______，图中三孔插座的插孔______b______(选填“a”“b”或“c”)应与地线相连。

3．家庭电路中，控制灯泡的开关与灯泡是______串______联的；如图三孔插座的第______3______孔与地线相连。

4．如图是练习使用试电笔的两种情形，图______甲______所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的______右______侧插孔，氖管会发光。若按图中错误方式操作，易造成______单线触电______(选填“单线触电”或“双线触电”)

5．洗衣机、电冰箱等用电器需要使用三脚插头，其中一条接______火线______(常标有L)，一条接______零线______(常标有N)。第三条标有E，标有E的导线和用电器的______金属外壳______相连。

二、选择题

6．下列做法中不符合安全用电原则的是( B )

A．洗衣机、电冰箱等家用电器的金属外壳要接地

B．家庭电路中，开关可以接在零线和用电器之间

C．保险装置、插座、家用电器等达到使用寿命时应及时更换

D．高大建筑物的顶端都要安装避雷针

7．在家庭电路中，插座、螺口节能灯和开关的连接正确的是( B )

[解析] A项中两孔插座左孔接地线，右孔接零线；接线错误，故A项错，B项中三孔插座左孔接零线，右孔接火线，上孔接地线，接线正确，故B项正确；C项中火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于与火线相连，此时人若接触灯，易发生触电事故，故C项错；D项中火线首先进开关，再接入螺旋套，零线直接接灯泡顶端的金属点，.

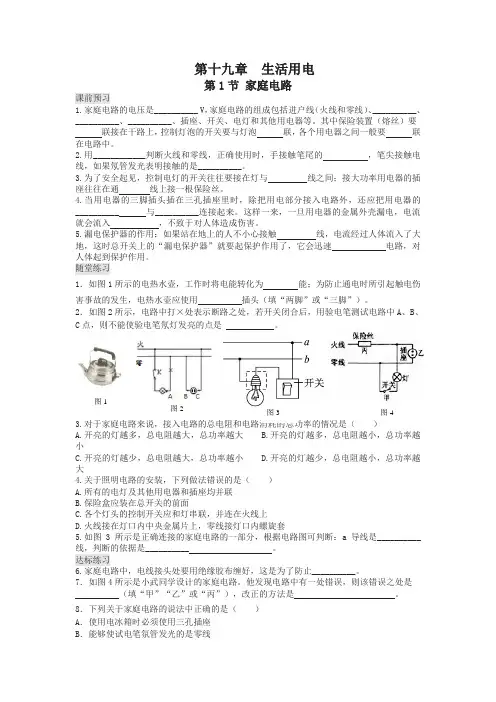

第十九章 生活用电

第1节 家庭电路

课前预习

1.家庭电路的电压是__________ V，家庭电路的组成包括进户线（火线和零线）、__________、__________、__________、插座、开关、电灯和其他用电器等。其中保险装置（熔丝）要

联接在干路上，控制灯泡的开关要与灯泡 联，各个用电器之间一般要 联在电路中。

2.用____________判断火线和零线，正确使用时，手接触笔尾的 ，笔尖接触电线，如果氖管发光表明接触的是__________。

3.为了安全起见，控制电灯的开关往往要接在灯与 线之间；接大功率用电器的插座往往在通 线上接一根保险丝。

4.当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________ 与__________连接起来。这样一来，一旦用电器的金属外壳漏电，电流就会流入 ，不致于对人体造成伤害。

5.漏电保护器的作用：如果站在地上的人不小心接触 线，电流经过人体流入了大地，这时总开关上的“漏电保护器”就要起保护作用了，它会迅速 电路，对人体起到保护作用。

随堂练习

1．如图1所示的电热水壶，工作时将电能转化为 能；为防止通电时所引起触电伤害事故的发生，电热水壶应使用 插头（填“两脚”或“三脚”）。

2．如图2所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是 。

3.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）

A.开亮的灯越多，总电阻越大，总功率越大 B.开亮的灯越多，总电阻越小，总功率越小

C.开亮的灯越少，总电阻越大，总功率越小 D.开亮的灯越少，总电阻越小，总功率越大

第1页（共14页）

2017中考物理模拟考试电学试题汇编

1．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）

A．发生如图甲触电时，漏电保护器不起作用

B．发生如图乙触电时，漏电保护器不起作用

C．发生如图所示的两种触电时，空气开关都不会断开电路

D．当电路发生短路时，空气开关会自动切断电路

2．把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R连接在总电压恒为18V的电路中，灯丝电阻不随温度变化，如图所示．电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”． 在保证电路安全的情况下，下列说法中正确的是（ ）

A．小灯泡L正常发光时的电流0.2A

B．当电流表的示数为0.4A时，电压表的示数为4.8V

C．为了保证电路的安全，滑动变阻器允许接入的最大阻值为36Ω

D．为了保证电路的安全，滑动变阻器允许接入的最小阻值是24Ω

3．在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）

A．灯L短路 B．灯L断路

C．电阻R断路 D．电阻R短路

4．如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（ ）

A．火线和零线短路 B．电灯L短路

C．电线AC段某处断路 D．电线BD段某处断路

5．如图所示，电源电压恒为20V，电压表量程是“0～15V”，电流表量程是“0～0.6A”，滑动变阻器的规格是“100Ω 1A”，灯泡标有“12V 6W”字样．闭合开关S，若两表的示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化．下列说法正确的是（ ）

一、初中物理家庭电路故障的分析问题

1． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()

A．台灯插头处出现了短路

B．台灯灯泡处出现了短路

C．台灯开关的两接线碰线

D．插座处出现了短路

【答案】B

【解析】

【分析】

【详解】

A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；

B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；

C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；

D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。

故选B。

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）

A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路

【答案】B

【解析】

【分析】

【详解】

AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；

BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；

电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；

D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

3．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。 下列分析不合理的是

（ ）

A．一定是零线上的熔丝熔断了

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
