简述单层工业厂房的基本构件组成和作用

单层工业厂房的结构组成概述单层工业厂房是指只有一层楼的工业建筑物，其结构组成主要包括地基、地板、柱、梁、屋面和墙体等。

首先，地基是承载工业厂房整体结构的基础。

地基通常采用混凝土浇筑，以确保工业厂房的稳定和安全。

地基的设计和施工应根据地质条件和负荷要求进行，以确保工业厂房具有足够的承载能力。

其次，地板是工业厂房的承载面。

地板通常采用混凝土浇筑，以满足对重型设备和机械的承载要求。

地板的厚度和强度应根据工业厂房的使用要求和设备负荷进行设计，以确保地板的稳定和耐久性。

柱是工业厂房的主要承重结构。

柱通常采用钢结构，通过梁和柱之间的连接来传递负荷。

柱的设计应根据工业厂房的跨度和负荷要求进行，以确保柱的稳定和承载能力。

梁是连接柱和屋面结构的水平承重构件。

梁通常也采用钢结构，通过连接柱和墙体的螺栓来传递负荷。

梁的设计应根据工业厂房的跨度和负荷要求进行，以确保梁的稳定和承载能力。

屋面是工业厂房的覆盖物，起到保护建筑物内部设备和机械的作用。

屋面通常采用金属材料，如钢板或铝板，以确保其耐久性和防水性能。

屋面的设计应根据工业厂房的跨度、风载和雨水排放要求进行，以确保屋面的稳定和防水性能。

墙体是工业厂房的围护结构，起到隔热、隔音和保温的作用。

墙体通常采用混凝土或金属材料，以满足对环境保护和节能要求。

墙体的设计应根据工业厂房的外部环境和使用要求进行，以确保墙体的稳定和耐久性。

除了上述主要结构组成外，单层工业厂房还包括门窗、天窗、通风设施和消防设备等。

门窗通常采用金属或玻璃材料，以提供必要的出入口和采光条件。

天窗用于增加自然采光和通风效果。

通风设施和消防设备用于提供员工的舒适和安全。

总之，单层工业厂房的结构组成主要包括地基、地板、柱、梁、屋面和墙体等。

这些结构组成相互配合，共同承载和保护工业厂房的整体结构和设备。

在设计和施工过程中，应根据工业厂房的使用要求和负荷要求进行精确计算和合理布置，以确保工业厂房的稳定、安全和耐久。

在单层工业厂房的结构组成中，还有一些其他重要的组成部分和设施，包括屋面排水系统、电气系统和消防系统等。

(一)组成一般由屋面梁(或屋架)、屋面板、檩条、托架、天窗架、屋盖支撑系统等组成。

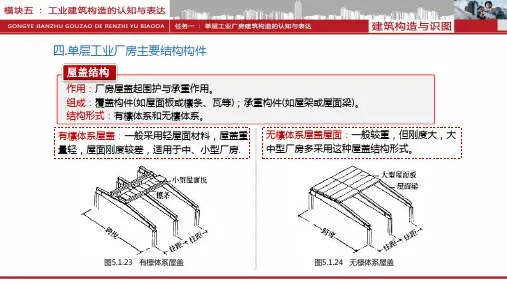

1．屋面根据材料的不同分为：由轻型板材组成的有檩体系和由大型屋面板(预制)组成的无檩体系。

2．有檩体系是在屋面梁(或屋架)上铺设檩条，檩条上放置轻型板材而成。

檩条的间距1．0～5．0m，视轻型板材的承载能力而定，支承檩条的屋架间距一般为6．0～12．Om，屋面坡度为1／20～1/50。

3．无檩体系是指在屋面梁或屋架上，直接放置预制大型钢筋混凝土预制板的屋盖。

大型屋面板的尺寸一般为1．5m×6．Om、3．O m×6．Om，屋架间距为6．Om，屋面坡度为1／10～1/12。

(二)屋盖支撑系统1．屋盖结构的支撑系统，通常由下列支撑组成：(1)屋架和天窗架的横向支撑；还可分为屋架和天窗架的上弦横向支撑以及屋架下弦(2)屋架的纵向支撑；还可分为屋架上弦纵向支撑和屋架下弦纵向水平支撑。

(3)屋架和天窗架的垂直支撑。

(4)屋架和天窗架的水平系杆；还可分为屋架和天窗架上弦水平系杆以及屋架下弦水平系杆。

所有支撑应与屋架、托架、天窗架和檩条(或大型屋面板)等组成完整的体系。

2．屋盖结构的支撑形式一般可按以下要求采用：(1)屋架和天窗架的上弦横向支撑，屋架下弦横向水平支撑和屋架上弦纵向支撑以及屋架下弦纵向水平支撑，一般采用十字交叉的形式。

(2)屋架和天窗架的垂直支撑，可参考图10-35(a)-(d)的形式选用；其中，图10—35(c)一般用于天窗架两侧的垂直支撑，图10-35(d)为兼作檩条的垂直支撑。

(3)屋架和天窗架的水平系杆，包括柔性系杆(拉杆)和刚性系杆(压杆)，通常，柔性系杆采用单角钢，刚性系杆采用由两个角钢组成的十字形截面。

在有檩屋盖体系中，檩条可兼作横向支撑的承压杆(刚性杆)。

此时，充任支撑承压杆的檩条应计算其所承受的轴心力。

3．屋盖结构支撑是屋盖结构的一个组成部分，它的作用是将厂房某些局部水平荷载传递给主要承重结构，并保证屋盖结构构件在安装和使用过程中的整体刚度和稳定性。

单层工业厂房钢筋混凝土排架结构背景钢筋混凝土结构作为常见的建筑结构，广泛应用于各类建筑工程中。

在工业厂房的建筑中，也常常采用钢筋混凝土排架结构。

本文将介绍单层工业厂房钢筋混凝土排架结构的基本构成、荷载特点以及优势。

基本构成单层工业厂房钢筋混凝土排架结构主要由以下构件组成：•地基基础•柱子•横梁•预应力钢筋•钢筋混凝土板其中，地基基础承载整个厂房的重量和荷载。

柱子和横梁作为支撑构件，负责将荷载传递到地基基础上。

预应力钢筋则通过预张力作用，在荷载作用下降低混凝土的变形，保证整个结构的强度和稳定性。

钢筋混凝土板作为覆盖面，起到承载作用，同时也可以起到隔热、防水等效果。

荷载特点工业厂房的荷载特点与其他建筑不同，主要是由于生产设备和物资的重量和数量大、震动、振动等因素。

因此，在设计单层工业厂房钢筋混凝土排架结构时，需要考虑以下几个方面：•荷载计算：需要考虑厂房内各类设备、物资的重量和数量，以及整个厂房的总重量，进行荷载计算，以保证结构与地基基础的承载能力匹配。

•荷载分布：钢筋混凝土排架结构需要考虑荷载的分布，尤其是工业设备的荷载应集中在柱子和梁上，同时需要考虑荷载的作用方向和大小，以确定结构的强度和稳定性。

•震动与振动：由于工业厂房常常伴随着生产设备的震动和振动，因此在设计时需要考虑结构对震动和振动的响应能力和耐受能力。

优势单层工业厂房钢筋混凝土排架结构相对于其他结构方式具有以下优势：•稳定性好：钢筋混凝土排架结构具有较好的稳定性，能够承受大的水平荷载和竖向荷载，因此能够保证工业设备的安全性和稳定性。

•施工简便：钢筋混凝土排架结构采用预制构件，能够大大减少现场施工时间和劳动力成本。

•经济性好：相对于其他结构方式，钢筋混凝土排架结构具有较高的经济性和实用性，能够满足工业厂房的需求。

，单层工业厂房钢筋混凝土排架结构作为常见的工业建筑结构，在现代工业中具有广泛的应用。

钢筋混凝土排架结构具有优良的稳定性、施工简便和经济实用等特点，能够有效保证工业设备和物资的安全性和稳定性。

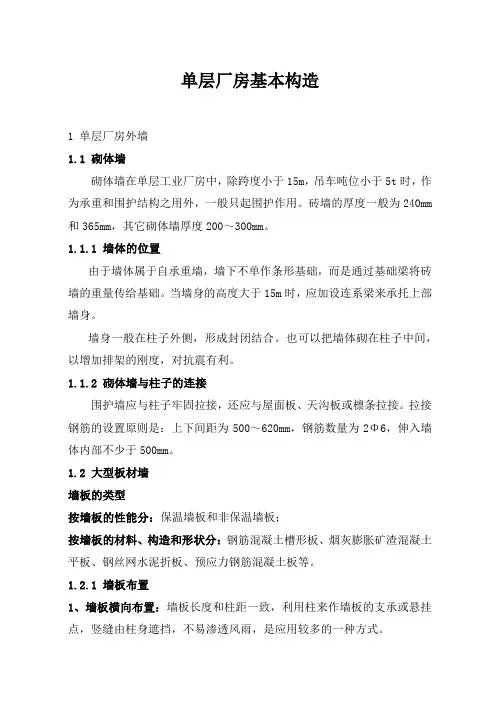

单层厂房基本构造1 单层厂房外墙1.1 砌体墙砌体墙在单层工业厂房中，除跨度小于15m，吊车吨位小于5t时，作为承重和围护结构之用外，一般只起围护作用。

砖墙的厚度一般为240mm 和365mm，其它砌体墙厚度200～300mm。

1.1.1 墙体的位置由于墙体属于自承重墙，墙下不单作条形基础，而是通过基础梁将砖墙的重量传给基础。

当墙身的高度大于15m时，应加设连系梁来承托上部墙身。

墙身一般在柱子外侧，形成封闭结合。

也可以把墙体砌在柱子中间，以增加排架的刚度，对抗震有利。

1.1.2 砌体墙与柱子的连接围护墙应与柱子牢固拉接，还应与屋面板、天沟板或檩条拉接。

拉接钢筋的设置原则是：上下间距为500～620mm，钢筋数量为2Φ6，伸入墙体内部不少于500mm。

1.2 大型板材墙墙板的类型按墙板的性能分：保温墙板和非保温墙板；按墙板的材料、构造和形状分：钢筋混凝土槽形板、烟灰膨胀矿渣混凝土平板、钢丝网水泥折板、预应力钢筋混凝土板等。

1.2.1 墙板布置1、墙板横向布置：墙板长度和柱距一致，利用柱来作墙板的支承或悬挂点，竖缝由柱身遮挡，不易渗透风雨，是应用较多的一种方式。

2、墙板竖向布置：不受柱距限制，布置灵活，遇到穿墙孔洞时便于处理。

但墙板的固定须设置连系梁，其构造复杂，竖向板缝多，易渗漏雨水。

3、墙板混合布置：布置较为灵活，但板型较多，难以定型化，并且构造较为复杂。

厂房的山墙上形成山尖形，从立面设计要求可作出多种处理方案。

1.2.2 墙板与柱的连接构造1、柔性连接：通过设置预埋铁件和其他辅助件使墙板和排架柱相连接。

适用于地基构成不均匀、沉降较大或有较大振动影响的厂房。

2、刚性连接：在柱子和墙板中先分别设置预埋铁件，安装时用角钢或Ф6的钢筋焊接连牢。

宜用于地震设防烈度≤7度的地区和地基构成均匀，振动影响不大的厂房。

1.3 轻质板材墙对不要求保温、隔热的热加工车间、防爆车间、仓库建筑等的外墙，可采用轻质板材墙。

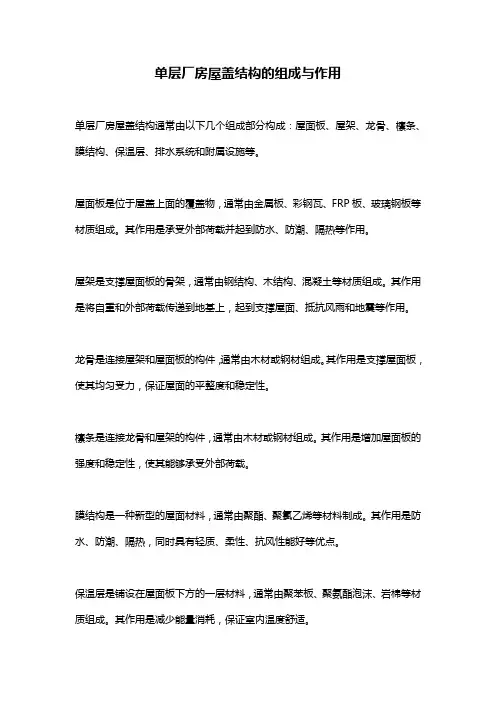

单层厂房屋盖结构的组成与作用
单层厂房屋盖结构通常由以下几个组成部分构成：屋面板、屋架、龙骨、檩条、膜结构、保温层、排水系统和附属设施等。

屋面板是位于屋盖上面的覆盖物，通常由金属板、彩钢瓦、FRP板、玻璃钢板等材质组成。

其作用是承受外部荷载并起到防水、防潮、隔热等作用。

屋架是支撑屋面板的骨架，通常由钢结构、木结构、混凝土等材质组成。

其作用是将自重和外部荷载传递到地基上，起到支撑屋面、抵抗风雨和地震等作用。

龙骨是连接屋架和屋面板的构件，通常由木材或钢材组成。

其作用是支撑屋面板，使其均匀受力，保证屋面的平整度和稳定性。

檩条是连接龙骨和屋架的构件，通常由木材或钢材组成。

其作用是增加屋面板的强度和稳定性，使其能够承受外部荷载。

膜结构是一种新型的屋面材料，通常由聚酯、聚氯乙烯等材料制成。

其作用是防水、防潮、隔热，同时具有轻质、柔性、抗风性能好等优点。

保温层是铺设在屋面板下方的一层材料，通常由聚苯板、聚氨酯泡沫、岩棉等材质组成。

其作用是减少能量消耗，保证室内温度舒适。

排水系统包括屋脊、屋檐、排水沟、排水管等，其作用是将雨水从屋面导走，保证屋面的干燥和防水效果。

附属设施包括屋顶通风系统、雨水收集系统、防雷系统等，其作用是增加屋面的透气性、减少排放污染物，同时保证屋面的安全性和稳定性。

总之，单层厂房屋盖结构的组成部分各自发挥着不同的作用，通过相互配合，共同构成了一个完整、稳定和防水的屋盖系统。
