单层工业厂房构造(课堂PPT)

格式：ppt
大小：16.47 MB
文档页数：37

下载文档原格式

单层厂房结构PPT课件

4.吊车梁
吊车梁一般为装配式的，简支在牛腿上，主要承受吊车竖向荷载，横向或纵向水平荷载，并将它们分别传至横向或纵向平面排架。吊车梁是直接承受吊车动
力荷载的构件。
5.支撑
单层厂房的支撑包括屋盖支撑和柱间支撑两种，其主要作用是： ①保证结构构件的稳定与正常工作； ②加强厂房的整体稳定性和空间刚度； ③把纵向风荷载、吊车水平荷载或水平地震作用等传递到主要（相应）承重构件。 ④保证结构构件在安装和使用阶段的稳定和安全，
2. 横向平面排架：
由横梁(屋面梁或屋架)和横向柱列及基础组成(图l2—4)。厂房结构承受的竖向荷载(包括结构自重．屋面活荷载、雪载
和吊车竖向荷载等)及横向水平荷载(包括风载、吊车横向制动力和地震力) 主要通过横向排架
传给基础和地基。
3.纵向平面排架
由纵向柱列、基础、连系梁、吊车梁和柱间支撑等组
排架按受力和变形特点又有刚性排架和柔性排架之分。柔性排架:
是指横梁变形较大，内力分析时要考虑横梁变形的排架。由7字形钢筋混凝土屋面梁组成的锯齿形排架(图12—2)以及由刚度较小的组合屋架组成的排架属柔性排架。
12.1.2 单层厂房的结构组成与传力路线
一、结构组成单层厂房由如图12—4所示的屋面板、屋架、吊车梁、连系梁、柱和基础等构件组成。这些构件又分别组成屋盖结构、横向平面排架、纵向平面排架和围护结构。
单层厂房的横向承重结构通常有排架和刚架两种形式。一、排架与刚架（一）排架（图12-1，12-2）
由屋面梁或屋架、柱和基础组成。排架的柱与屋架铰接而与基础刚接。根据结构材料的不同，排架分为：
钢→钢筋混凝土排架；钢筋混凝土排架；钢筋混凝土→砖排架三种。
钢→钢筋混凝土排架

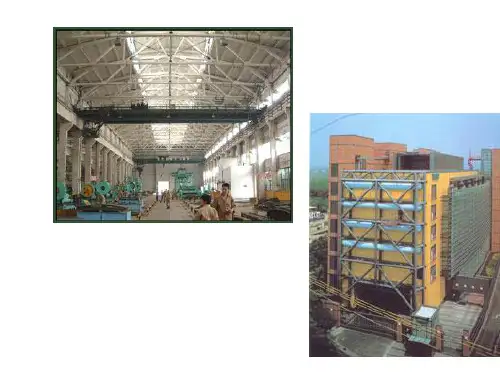

单层工业厂房建筑设计PPT课件

（2）围护结构
单层厂房的外围结构主要包括外墙、屋顶、地面、门窗及天窗，是单层工业厂房的外壳，对于维持厂房室内良好的物理环境起着重要的保障作用。
7.1.3 单层工业厂房内部的起重运输设备
（一）单轨悬挂式吊车
单轨悬挂式吊车按操纵方法有手动和电动两种。此吊车由运行和提升两部分组成，安装在工字形钢轨上，钢轨悬挂在屋架（或屋面大梁）下弦上，轨道为单轨式，布置或直或曲。为此厂房屋顶应有较大的刚度，以适应吊车荷载的作用。悬挂式吊车的起重量较小，一般为1~2t。
（二）其他结构
单层工业厂房的承重结构除上述骨架结构外，还有其他结构形式。一类是上述骨架结构中，屋顶部分改用轻型屋盖，如V 形折板结构、单面或双面曲壳结构或者网架结构。
这类结构的屋盖属于空间结构，其特点是受力合理，能充分地发挥材料的力学性能，其空间刚度大，抗震性能较强。缺陷是施工复杂，大跨及连跨厂房不便采用。
（3）钢结构
其主要承重构件全部采用钢材制作。这种骨架结构自重轻，抗震性能好，施工速度快，主要用于跨度巨大、空间高、吊车荷载重、高温或振动荷载大的厂房。但钢结构易锈蚀，防火性能差，保护维修费用高，使用时应采取必要的防护措施。究竟选择哪种骨架结构，应根据厂房的用途、规模、生产工艺和起重运输设备、施工条件、材料供应情况等因素综合分析而定。
等。
（4）储藏类建筑
储存各种原料、半成品或成品的仓库，如：材料库、成品
库等。
（5）运输工具用房
（二）按厂房生产状况分
（1）冷加工厂房
在正常温湿度状况下进行生产的车间，如：机械加工、装配等车间。
（2）热加工厂房
在高温或熔化状态下进行生产的车间。在生产中产生大量的热量及有害气体、烟尘。如：冶炼、铸造、锻造和轧钢等车间。

单层工业厂房构造-PPT

墙只起围护作用，不起承重作用
排架结构
纵向连系构件
支撑体系
大家好
6
15.1.3 单层工业厂房起重运输设备
单轨悬挂式吊车
大家好
7
15.1.4 标注厂房定位轴线
纵向定位轴线；横向定位轴线
大家好
8
二、纵向定位轴线纵向定位轴线在柱身通过处是屋架或屋面大梁标志尺寸端部的位置，也是大型屋面板边缘的位置。 (一) 边柱、边墙与纵向定位轴线两条定位轴线间距离（厂房跨度）与吊车跨度之间的关系满足： L-LK=2e 对边柱而言，纵向定位轴线的标定与吊车桥架端头长度B、桥架端头与上柱内缘的安全缝隙宽度Cb以及上柱宽度h有关。
单层工业厂房构造
通过学习单层工业厂房的构造，了解单层工业厂房的类型、组成；掌握单层工业厂房主要结构构件及构造做法。
大家好
1
大家好
2
引例
某金工装配车间的平面示意图如图15.1所示，厂房跨度分别为12m、12m、18m，横向装配间跨度为18m，柱距为6m。各跨在△位置设置通行大门，大门尺寸为3300×3000mm。每个柱距内设侧窗，中间跨内设有天窗。吊车采用桥式吊车，分别为10t、20/5、30/5t，中级工作制。请你分析工业建筑与民用建筑的异同，划分厂房定位轴线，确定厂房构造方案。
大家好
30
墙板的布置1) 横向布置 2) 竖向布置3) 混合布置
大家好
31
2.侧窗特点：构造简单、造价低廉、视野开阔。单侧采光适合于进深小的厂房。双侧采光适合于进深大的厂房。高低侧窗的结合布置采光可改善厂房的采光均匀度。构造：
大家好
33
大家好
34
4. 地面
大家好
35
（3）地面细部构造

单层工业厂房建筑设计ppt课件

最新课件
24
最新课件
25
7.2 单层工业建筑柱网选择
7.2.1 柱网选择的依据
在骨架结构厂房中，柱子是最主要的承重构件，作为厂房平面设计重要内容之一的结构布置，要求确定柱子的平面位置，亦即柱网选择。
柱子在厂房平面上排列所形成的网格称为柱网，柱网尺寸是由跨度和柱距组成的。
柱子纵向定位轴线之间的距离称为跨度，横向定位轴线之间的距离称作柱距。柱网的选择实际上就是选择厂房的跨度和柱距。
安装误差以及吊车运行中的变形而应预留的安全空隙。
最新课件
39
最新课件
40
由于吊车起重量、柱距、跨度、是否有安全走道板等因素的影响，边柱外缘与纵向定位轴线的联系有两种情况：
（1）封闭式结合
（2）非封闭式结合
最新课件
41
封闭式结合
在无吊车或只有悬挂式吊车，以及在柱距为6m，桥式吊车起
重量Q≤20t条件下的厂房中，一般采用封闭结合式定位轴线，即
最新课件
30
7.3 单层工业建筑定位轴线
单层厂房定位轴线是确定厂房主要承重构件的平面位置及其标志尺寸的基准线，同时也是厂房施工放线和设备安装定位的依据。为了工业化的需要，必须使厂房建筑主要构配件标准化和系列化，减少构件类型，增加通用性和互换性，因此，厂房定位轴线的确
定必须执行《厂房建筑模数协调标准》有关规定。
最新课件
22
最新课件
23
（三）桥式吊车
桥式吊车由起重行车及桥架组成。桥架上铺有起重行车运行的轨道（沿厂房横向布置），桥架两端借助行走轮在吊车轨道（沿厂房纵向）上运行，吊车轨道铺设在由柱子支承的吊车梁上。桥式吊车的司机室多设在吊车桥架端部，极少数设在桥架中部。根据每班内平均工作时间的多少，桥式吊车可分为：

《单层工业厂房》课件

质量标准与验收方法
质量标准：符合国家相关标准和规范，确保厂房结构安全、稳定、可靠。
验收方法：按照相关规范和标准进行验收，包括外观检查、结构检测、设备调试等方面。
验收程序：按照规定的程序进行验收，包括申请、审核、现场检查、出具报告等步骤。
注意事项：在验收过程中需要注意细节，确保每个环节都符合标准和规范要求。
屋面施工：包括防水层施工、保温层施工等
装修施工：包括墙面装修、地面装修、门窗安装等
技术要求
屋面施工：包括防水层施工、保温层施工等
装饰装修施工：包括内外墙涂料、地面铺设等
设备安装：包括电气设备、给排水设备等
施工准备：包括图纸会审、技术交底等
基础施工：包括地基处理、钢筋混凝土施工等
主体结构施工：包括钢结构制作、安装等
适用对象：建筑工程专业学生、建筑师、工程师等
内容结构：课件分为多个部分，包括单层工业厂房的结构特点、设计原理、施工方法等
课件特色：结合实际案例，注重实践性和可操作性，帮助学生更好地理解和掌握单层工业厂房的相关知识
课件目的
添加标题
添加标题
添加标题
添加标题
阐述单层工业厂房的施工工艺、施工方法和质量控制
保养维护：对厂房的各个部件进行保养维护，包括清洁、润滑、紧固等，延长其使用寿命。
故障排查：对厂房出现的故障进行排查，找出原因并进行修复，确保其正常运行。
应急处理：对厂房出现的紧急情况进行处理，包括火灾、水灾等，确保人员和财产安全。
常见故障及排除方法
设备故障：设备老化、磨损、损坏等
维护保养：定期检查、清洁、润滑、更换部件等
经验总结与未来展望
厂房概况与维护目标
维护管理方案设计与实施
案例四：某单层工业厂房安全事故原因分析及预防措施建议

建筑构造单层工业厂房构造PPT课件

e=750 mm。
•
e=h十k十B
• 式中：h-上柱截面高度（常用400 mm）；
•
k-安全间隙(吊车起重量W≤50t时，K≮80 mm；
W≥75t时，
•
K≮100 mm)
•
B-吊车轨道中心线到吊车端部的尺寸（表9-2）。
第29页/共176页
• 在吊车起重量不大于20t、厂房柱距为6m的条件下,e值不会大于750mm。
第18页/共176页
• 三、桥式吊车
• 它是由桥架和起重行车（亦称大车和小车）组成，桥架行驶在吊车梁的轨道上，起重行车行驶在桥架的轨道上。桥式吊车的起重量较大，由5t到500t不等，并有主钩与副钩之分，还可根据生产需要设置抓斗、电磁吸盘、夹钳、料槽等专用吊具。
• 桥式吊车的跨度(Lk)，当起重量在100t之内时，为厂房跨度(L)减去1.5m，超过100t时，则减去2m。
第16页/共176页
第17页/共176页
• 二、梁式吊车 • 它是由梁架、工字钢轨道和电动葫芦组成。粱架可以悬挂
在屋架或屋面梁下弦的纵向轨道上，也可支承在吊车梁上的轨道上。粱式吊车可以纵横双向运行，使用方便。行车的操纵可以地面操纵，也可以设置操纵室凌空操纵。梁式吊车的起重量有1t、2t、3t、5t四种。吊车的跨度(Lk)是厂房跨度(L)减去1m（图9-6）。
第30页/共176页
第31页/共176页
第32页/共176页
第33页/共176页
第34页/共176页
第35页/共176页
第36页/共176页
第37页/共176页
第38页/共176页
第39页/共176页
第40页/共176页
第41页/共176页

单层厂房结构课件

(2)作用在排架(柱)上的吊车水平荷载设计值
两类：
纵向水平刹车力，大车刹车时产生，由纵向排架承担横向水平刹车力，小车刹车时产生，由横向排架承担，是
讨论重点
横向水平刹车力作用点：通过吊车梁顶面传给柱；(见附图)
吊车总的横向水平荷载可按下式取值：
Ti,k (G2,k G3,k )
对于一般四轮桥式吊车，大车每一轮子传递给吊车梁的横向水
(2)纵向定位轴线
纵向定位轴线-定位柱外边缘或柱中心线(屋架边缘)、纵墙内缘
跨度L Lk 2e
e B1 B2 B3
B1
吊车轨道中线线至吊车桥架外边缘距离
B2
吊车桥架外边缘至上柱内缘距离
B3
边柱的上柱截面高度或中柱边缘至其纵向定位轴线距离
LK 吊车跨度
柱网
封闭轴线
联系尺寸
非封闭轴线（有联系尺寸）
§12.2 排架计算
单层厂房排架结构为空间结构，可视为横向平面排架与纵向平面排架的组合
由于纵向排架柱较多、抗侧刚度较大、每根柱子受力不大，所以一般情况下不须计算，仅在考虑抗震和温度应力时加以验算
主要荷载由横向排架承担，所以重点讨论其计算方法
横向排架的计算内容为：确定计算简图、荷载计算、控制截面内力计算和组合，配筋根据偏心受力构件计算
横向排架及荷载
作用在横向排架结构上的荷载有恒载、屋面活荷载、雪荷载、积灰荷载、吊车荷载和风荷载等，除吊车荷载外，其它荷载均取自计算单元范围内
1. 恒载：分项系数为1.2
(1)屋盖结构自重传来的荷载，其大小可根据标准图集或生产厂家的说明书查得，其作用位置见附图
(2)上柱自重，其大小可根据截面尺寸、钢筋混凝土容重及上柱高度计算，其作用位置见附图

《单层厂房构造》幻灯片

窗扇
排水方式： 1、边井外排水 2、连跨内排水
1、挡风侧墙 2、检修
房屋建筑学
类型：采光罩、采光板、采光带
房屋建筑学
房屋建筑学
平天窗
房屋建筑学
平天窗平安防护措施之一
13.3 外墙构造
房屋建筑学
构造： 1、设壁柱 2、设圈梁〔底、中、檐口〕 3、山墙设抗风柱
13.3 外墙构造
房屋建筑学
1．墙与柱的相对位置
砖墙与柱子的相对位置有两种：一种是墙体砌筑在柱的外侧，它具有构造简单、施工方便、热工性能好、根底梁与连系梁便于标准化等优点，一般单层厂房多采用此方案。
另一种是将墙体砌筑在柱的中间，它可增加柱子的刚度，对抗震有力，在吊车吨位不大时，可省去柱间支撑；但砌筑施工不便，根底梁与连系梁的长度要受到柱子宽度的影响，增加构件类型。
房屋建筑学
• 2．墙的一般构造 • 〔1〕墙与柱的连结为了使砖墙与排架柱保持一
定的整体性及稳定性，墙体与柱子之间应有可靠的连接。通常的做法是沿柱子高度方向每隔 500~600mm 伸出两根 φ6 的钢筋〔伸出长度 250mm〕，砌墙时砌入墙内〔图13-67〕。 • 〔2〕山墙与屋面板的连结山墙女儿墙处，须在每块屋面板的纵缝内设置φ6钢筋，砌入女儿墙。
房屋建筑学
• 石棉水泥波瓦的规格有大波瓦、中波瓦和小波瓦。
• 构造： • 石棉水泥瓦横向搭接一个半波，搭接
方向应顺主导风向，以防风和保证瓦的稳定。瓦的上下搭接长度不小于 200mm 。檐口处挑出长度不大于 300mm。
房屋建筑学
波形瓦构造
房屋建筑学
• 2〕镀锌铁皮波瓦 • 镀锌铁皮波瓦屋面是较好的轻型

掌握单层工业厂房的构造

压型钢板
压型钢板
压型钢板
（三）钢筋混凝土构件自防水屋面
特点：屋面板既是承重层，又是防水层。为了增强屋面板的防水性能、抗渗性能，可在板面涂刷防水涂料。
钢筋混凝土构件自防水屋面
四、厂房屋顶的保温构造
保温层设置位置： 1、上部：多用于卷材防水屋面。 2、下部：多用于构件自防水屋面。其做法分直接喷涂和吊挂两种。 3、中间：即采用夹心保温屋面板。它具有承重、保温、防水三种功能。
二、厂房屋顶的排水
屋顶排水类型: 1、无组织排水 2、有组织排水（分为内排水和外排水）外排水又分为：檐沟外排水、长天沟外排水、悬吊管外排水
厂房屋顶的排水
厂房屋顶的排水
多脊双坡形式屋顶
厂房屋顶的排水
缓长坡形式屋顶
三、屋面防水
屋面防水类型: 依据防水材料和构造的不同分为： 1、卷材防水屋面 2、瓦材屋面 3、钢筋混凝土自防水屋面
（二）大门的构造 1、平开门的构造 2、推拉门的构造
大门
尺寸要求
大门
大门
• 平开门
平开门由门扇、门框及五金零件组成。门扇材料有木、钢板、钢木组合等几种。当门扇面积大于5m2时，宜采用钢木组合或钢板式门扇。
门框有钢筋混凝土和砖砌两种，门洞尺寸一般在 3.6m×3.6m以内，门洞小时可采用砖砌门框，当门洞≥3m时，应设钢筋混凝土门框。门框内在安装铰链处预埋铁件，门扇与门框用铰链相连
天窗扇
矩形天窗
矩形天窗
天窗端壁
二、矩形通风天窗
矩形通风天面板和支架两部分组成。（二）挡雨设施
矩形通风天窗
矩形通风天窗示意
矩形通风天窗
挡风板
矩形通风天窗
挡雨设施

单元10 单层工业厂房的构造141页PPT

图10-25 墙板布置
2）墙板与柱的连接构造
（1）柔性连接
在大型墙板上预留安
装孔，同时在柱的两
侧相应位置预埋铁件，
在板吊装前焊接连接
角钢，并安上螺栓钩，
吊装后用螺栓钩将上
下两块板连接起来，
这种连接对厂房的振动和不均匀沉降的
图10-26 螺栓挂钩柔性连接构造
适应性较强。
（2）刚性连接
用角钢直接将柱与板的预埋件焊接连接，这种方法构造简单，连接刚度大，增加了厂房的纵向刚度。不适用于烈度为7度以上的地震区或可能产生不均匀沉降的厂房。
➢ 圈梁应在墙内，位置通常设在柱顶、吊车梁、窗过梁等处
➢ 截面高度应不小于180mm，配筋数量主筋为 4φ12，箍筋为φ6，间距200mm
➢ 圈梁应与柱子伸出的预埋筋进行连接
图10-18 圈梁与柱的连接
10.1.5 支撑系统
支撑能够保证厂房结构和构件的承载力、稳定和刚度，并有传递部分水平荷载的作用。
➢ 中旋窗；窗扇沿水平轴转动，开启80° ，有利于泄压，并便于机械开关或绳索手动开关，常用于外墙上部。但中悬窗构造复杂，开关扇周边的缝隙易漏雨和不利于保温。
Hale Waihona Puke ➢ 固定窗：构造简单，节省材料，多设在外墙中部，主要用于采光，对有防尘要求的车间其侧窗也多做成固定窗。
➢ 立转窗：窗扇沿垂直轴转动，并可根据不同的风向调节开启角度，通风效果好，多用于热加工车间的外墙下部，作为进风口。
学习重点：
1、主要结构构件如基础、柱、屋架、吊车梁等。
2、大门的类型及构造。
3、天窗的组成及构造。
教学建议：
本章建议采用现场教学法和比较法结合教学，由于工业建筑学生接触较少，会感觉很抽象，所以教师最好把课堂搬到施工现场，针对工程实际例子进行讲解，然后再与民用建筑对比，看看有什么共同点和不同点，再结合相关的建筑规范、建筑标准图集等资料教学，会达到最佳的教学效果。

工业厂房构造PPT课件

.
62
2.门扇钢木大门门扇的骨架由型钢构成，门芯板采用15mm～25mm厚的木板，门芯板与骨架用螺栓连接固定。寒冷地区有保温要求厂房大门，可采用双层门芯板，中间填充保温材料，并在门扇边缘加钉橡皮条等密封材料封闭缝隙。
.
63
（二）推拉门推拉门由门扇、导轨、地槽及门框组成。门扇可采用钢木门、钢板门等，每个门扇宽度一般不超过1.8m。推拉门按支承方式：有上悬式和下滑式。
.
2
第十八章工业厂房构造
.
3
第一部分墙体
提要：主要介绍厂房砖墙及砌块墙、大型板材墙、轻质板材墙和开敞式外墙的构造及墙体围护措施。
.
4
第一节砖墙及砌块墙
一、墙与柱的相对位置
1.墙体在柱外侧
构造简单、施工方便，可以避免产生“热桥” 。
2.墙体在柱中间
可以节约土地和砖料，能省去柱间支撑。
.
当温度伸缩缝、防震缝和沉降缝同时需要时，应统一考虑，
温度伸缩缝或沉降缝须满足防震缝的要求。
.
17
四、墙体的维护
1.外墙面可根据厂房的用途、厂房所处的环境及投资大小选择
墙面装饰，有清水墙、贴面、涂料等类型。
2.内墙面除对清洁要求较高的车间做内粉刷外，一般只做简单
的喷白。当车间内有腐蚀性气、雾或粉尘等腐蚀介质产生时，应考虑采用混合砂浆、石灰砂浆或水泥砂浆抹灰；当有大量的酸性介质侵蚀时，需在水泥砂浆抹灰层表面加罩一层耐酸涂料。
.
73
（三）天窗扇 1.上悬式天窗扇（1）统长天窗扇（2）分段天窗扇
.
74
.
75
2.中悬式钢天窗扇中悬式天窗扇由于受天窗架和转动轴的影响，只能按柱距分段设置。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4
2、工业建筑的分类
按主要生产厂房用辅助生产厂房途动力类生产厂房
贮藏类生产厂房。
多层厂房
按层数
单层厂房混合厂房。
按热加工车间
内冷加工车间
部环境
有侵蚀介质生产车间恒温恒湿车间洁净车间
5
15.1.2 单层工业厂房的结构类型和组成
1、单层工业厂房的结构类型（1）墙承重式（2）骨架承重结构 2、单层厂房组成
单层工业厂房构造
教学目标
通过学习单层工业厂房的构造，了解单层工业厂房的类型、组成；掌握单层工业厂房主要结构构件及构造做法。
1
教学要求
能力目标
了解单层工业厂房的类型
了解单层工业厂房的组成
掌握单层工业厂房的主要结构构件及构造做法
知识要点
单层工业厂房的类型及特点单层工业厂房的构造组成
单层工业厂房主要结构构件及构造做法
适用于跨度小于15米、吊车吨位不超过5吨、柱高不大于9米以及柱距不大于6米的厂房。
8
二、纵向定位轴线
纵向定位轴线在柱身通过处是屋架或屋面大梁标志尺寸端
部的位置，也是大型屋面板边缘的位置。 (一) 边柱、边墙与纵向定位轴线两条定位轴线间距离（厂房跨度）与吊车跨度之间的关系满
足： L-LK=2e
对边柱而言，纵向定位轴线的标定与吊车桥架端头长度B、桥架端头与上柱内缘的安全缝隙宽度Cb以及上柱宽度h有关。
• 请你分析工业建筑与民用建筑的异同，划分厂房定位轴线，确定厂房构造方案。
3
15.1 概述
工业建筑是指从事各类工业生产及直接为生产服务的房屋，一般称为厂房。 • 15.1.1 工业建筑的特点与分类 1、工业建筑的特点工业建筑生产工艺复杂多样，具有与民用建筑不同的特点： • （1）厂房应首先适应生产工艺要求； • （2）生产设备多，体量大，厂房内部应有较大的通敞空间； • （3）厂房屋面防水、排水构造复杂，尤其是多跨厂房；
18
15.2.2吊车梁、连系梁、圈梁
1．吊车梁
2.连系梁
19
15.2.3支撑系统
• 支撑系统分为屋盖支撑及柱间支撑两类。
• （1）屋盖支撑
（2）柱间支撑
20
15.2.4 屋盖及天窗
有檩体系
1）屋盖的组成无檩体系
由小型屋面板、檩条、屋架及屋盖支撑所组成
由大型屋面板、屋架或屋面梁及屋盖支撑组成，有时还包括有天窗架和托架等构件
Cb 一般为750mm，当吊车起重量大于 50t时，取1000mm；当采用梁式吊车时，取500mm。
B
e≥ B+h0+Cb
B--吊车桥架端头长度；查表得到。
Cb--桥架端头与上柱内缘的安全缝隙宽度；查表得到。
h--上柱宽度。
10
非封闭结合
为保证吊车在跨度方向的安全要求，实际缝隙宽度应满足：
e-(B+h)≥Cb 当 B+h+ Cb ≥ e 则e+ ac ≥ B+h+ Cb h 为上柱宽度，一般为 400mm 、
纵向连系构件
支撑体系
排架结构
墙只起围护作用，不起承重作用
6
15.1.3 单层工业厂房起重运输设备
单轨悬挂式吊车
7
15.1.4 标注厂房定位轴线
单层厂房定位轴线是确定厂房主要承重构件位置及其相互间标志尺寸的基准线，也是厂房施工放线和设备安装定位的依据。 • 平行于厂房长度方向的轴线称纵向定位轴线； • 与之垂直的称为横向定位轴线
权重
自测分数
20%
20%
60%
2
引例
• 某金工装配车间的平面示意图如图15.1所示，厂房跨度分别为12m、 12m、18m，横向装配间跨度为18m，柱距为6m。各跨在△位置设置通行大门，大门尺寸为3300×3000mm。每个柱距内设侧窗，中间跨内设有天窗。吊车采用桥式吊车，分别为10t、20/5、30/5t，中级工作制。
入距应符合3M数列，上柱中心
线等高跨中柱
•
对这类中柱，可看做是高跨的边柱。
•
高低跨处中柱采用单柱时，如高跨吊车起重量
≤20/5t，则高跨上柱外缘与封墙内缘宜与纵向定位轴线
相重合。
•
当高跨起重量大于20/5t时，其上柱外缘与纵向定位
轴线间宜设连系尺寸ac，并应采用两条纵向定位轴线，两
式中：L --厂房跨度； LK --吊车轮距；
e –-轴线至吊车轨中心线距离，一般为750mm，当吊车起重量大于50t
时，取1000mm；当采用梁式吊车时，取500mm。
e≥ B+h0+Cb
B--吊车桥架端头长度；查表得到。
Cb--桥架端头与上柱内缘的安全缝隙宽度；查表得到。
h--上柱宽度。
9
e –-轴线至吊车轨中心线距离，
21
2）屋面的排水构造 1、无组织排水 2、有组织外排水 3、有组织内排水
22
23
3）.屋面防水构造
（1）卷材防水屋面
（2 ）构件自防水屋面
24
15.2.5 外墙及其他构造
1.外墙 1）外墙的分类和选择
承重墙按其承重型式来分自承重墙
框架墙砖墙按材料砌块墙板材墙
25
2）砖墙与砌块墙
线间的距离为插入距ai，ai在数值上等于连系尺寸ac。
13
2、双柱方案
14
15.2 单层工业厂房的构造
单层厂房的构造处理要满足生产工艺方面的要求，在可能的情况下提高工业化的程度，采用定型化、标准化的构配件。
15
15.2.1 基础、基础梁及柱
1．基础
图15.21 基础类型（a）独立基础；（b）条形基础；(c)壳体基础 • 特别提示 • 基础埋置深度一般应浅于或等于相邻原有建筑物基础（或设备基础）。
16
2.基础梁
基础梁与基础的连接有两种情况：当基础埋深浅时，基础梁可直接或通过砼垫块搁置在柱基础杯口的顶面上；当基础埋深较大时，基础梁则搁置在高杯形基础或柱牛腿上。
基础梁的截面通常为梯形，顶面标高通常比室内地面低50mm。
17
3.柱
排架结构单层厂房的柱子是厂房的主要承重构件，通常有矩形柱、工字型柱、双肢柱等形式。 • （1）矩形柱 • （2）工字型柱 • （3）双肢柱
500mm；
ac为连系尺寸，即轴线至柱外缘的
距离。
11
(二) 中柱与纵向定位轴线的联系
• 1、等高跨中柱
•
等高厂房的中柱，宜设置
单柱和一条纵向定位轴线。定
位轴线通过相邻两跨屋架的标
志尺寸端部，并与上柱中心线
相重合。
•
等高厂房的中柱，由于吊
车起重量、柱距、或构造要求
需要设插入距时，中柱可采用
单柱及两条纵向定位轴线。插
