经常使用电缆桥架的单位长度与重量换算表及公式宇文皓月换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.经常使用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包含底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量 (kg/件) 一般轻型工字型 h=100 m 15.70 10.39 臂长 150 件 1.21丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42槽钢型 6# m 10.13 8.54 臂长 300 件 1.94槽钢型 8# m 11.54 - 臂长 400 件 2.43槽钢型 10# m 13.50 - 臂长 500 件 2.92角钢型 60 m 9.02 6.38 臂长 600 件 3.4l角钢型 75 m 12.43 - 臂长 700 件 3.90- - - - 臂长 800 件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架装置费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包含弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不必托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1 100×50 m －－ 6.00 2.002 150×75 m 5.00 6.00 8.00 3.003 200×60 m 6.00 7.50 － 3.504 200×100 m 7.50 9.00 12.00 －5 300×60 m 6.50 10.00 －－6 300×100 m 8.00 11.50 －－7 300×150 m 10.50 13.00 17.00 －8 400×600 m 9.00 12.50 －－9 400×100 m 10.50 14.50 －－10 400×150 m 13.00 17.00 －－11 400×200 m －－25.00 －12 500×60 m 11.00 15.00 －－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13 500×100 m 12.50 17.00 - -14 500×150 m 14.50 20.00 - -15 500×200 m - - 30.00 -16 600×60 m 12.50 18.00 -- -17 600×100 m 14.00 20.00 - -18 600×150 m 16.00 23.00 - -19 600×200 m - - 35.00 -20 800×100 m 16.00 26.00 - -21 800×150 m 18.00 29.00 - -22 800×200 m - - 43.00 -注 :电缆桥架装置,经过对电气和仪表工程电缆桥架装置工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架装置定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

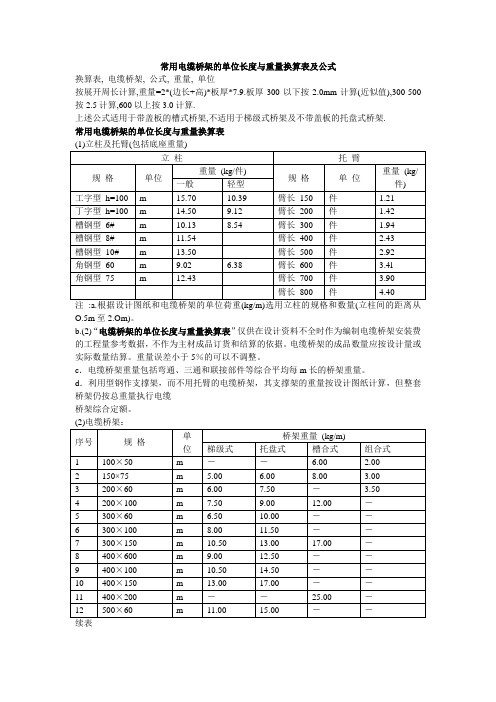

常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆
桥架综合定额。
注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
