桥架支架间距

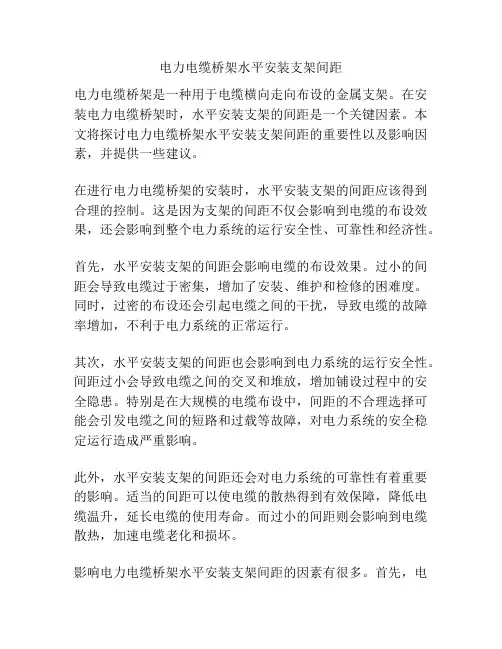

电力电缆桥架水平安装支架间距电力电缆桥架是一种用于电缆横向走向布设的金属支架。

在安装电力电缆桥架时，水平安装支架的间距是一个关键因素。

本文将探讨电力电缆桥架水平安装支架间距的重要性以及影响因素，并提供一些建议。

在进行电力电缆桥架的安装时，水平安装支架的间距应该得到合理的控制。

这是因为支架的间距不仅会影响到电缆的布设效果，还会影响到整个电力系统的运行安全性、可靠性和经济性。

首先，水平安装支架的间距会影响电缆的布设效果。

过小的间距会导致电缆过于密集，增加了安装、维护和检修的困难度。

同时，过密的布设还会引起电缆之间的干扰，导致电缆的故障率增加，不利于电力系统的正常运行。

其次，水平安装支架的间距也会影响到电力系统的运行安全性。

间距过小会导致电缆之间的交叉和堆放，增加铺设过程中的安全隐患。

特别是在大规模的电缆布设中，间距的不合理选择可能会引发电缆之间的短路和过载等故障，对电力系统的安全稳定运行造成严重影响。

此外，水平安装支架的间距还会对电力系统的可靠性有着重要的影响。

适当的间距可以使电缆的散热得到有效保障，降低电缆温升，延长电缆的使用寿命。

而过小的间距则会影响到电缆散热，加速电缆老化和损坏。

影响电力电缆桥架水平安装支架间距的因素有很多。

首先，电缆的规格和数量。

电缆规格越大、数量越多，水平安装支架的间距就需要相应增大，以适应电缆的布设。

其次，场地环境。

如果场地空间有限，水平安装支架的间距可能会受到限制，需要进行合理的布设设计。

另外，还需要考虑并配合其他管线等设施的布设要求。

针对电力电缆桥架水平安装支架间距的要求，可以提供以下几点建议。

首先，根据电缆的规格、数量和布设要求，合理确定水平安装支架的间距。

其次，结合场地环境和其他管线要求，制定合理的布设方案。

在实际操作过程中，应该遵循相关的标准和规范，确保安装过程的质量和安全性。

总之，电力电缆桥架水平安装支架间距的合理选择对于电力系统的安全稳定运行和电缆的使用寿命都具有重要意义。

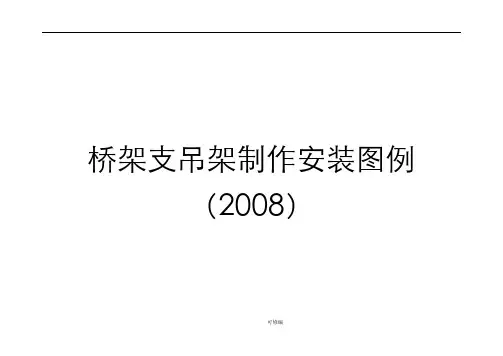

桥架支吊架制作安装图例（2008）安装分公司深圳经理部--编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；----Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）--楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）----Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）--楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）----Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）--楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）----Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）----墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）----墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）----墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）----墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）---- Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图---- 楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图--楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图--。

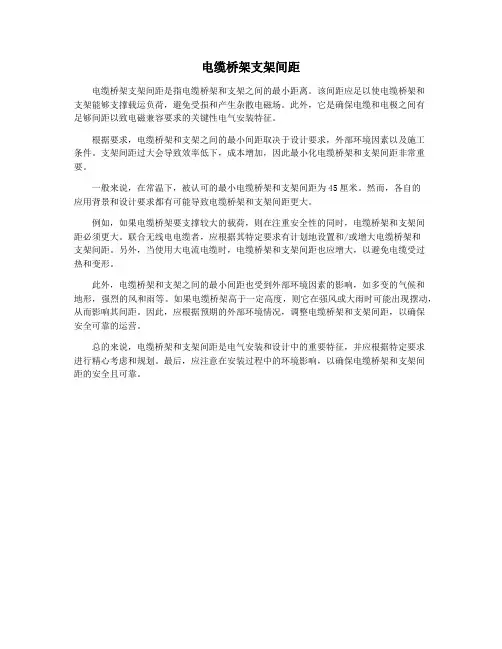

电缆桥架支架间距
电缆桥架支架间距是指电缆桥架和支架之间的最小距离。

该间距应足以使电缆桥架和
支架能够支撑载运负荷，避免受损和产生杂散电磁场。

此外，它是确保电缆和电极之间有
足够间距以致电磁兼容要求的关键性电气安装特征。

根据要求，电缆桥架和支架之间的最小间距取决于设计要求，外部环境因素以及施工
条件。

支架间距过大会导致效率低下，成本增加，因此最小化电缆桥架和支架间距非常重要。

一般来说，在常温下，被认可的最小电缆桥架和支架间距为45厘米。

然而，各自的
应用背景和设计要求都有可能导致电缆桥架和支架间距更大。

例如，如果电缆桥架要支撑较大的载荷，则在注重安全性的同时，电缆桥架和支架间
距必须更大。

联合无线电电缆者，应根据其特定要求有计划地设置和/或增大电缆桥架和
支架间距。

另外，当使用大电流电缆时，电缆桥架和支架间距也应增大，以避免电缆受过
热和变形。

此外，电缆桥架和支架之间的最小间距也受到外部环境因素的影响，如多变的气候和
地形，强烈的风和雨等。

如果电缆桥架高于一定高度，则它在强风或大雨时可能出现摆动，从而影响其间距。

因此，应根据预期的外部环境情况，调整电缆桥架和支架间距，以确保
安全可靠的运营。

总的来说，电缆桥架和支架间距是电气安装和设计中的重要特征，并应根据特定要求
进行精心考虑和规划。

最后，应注意在安装过程中的环境影响，以确保电缆桥架和支架间
距的安全且可靠。

电缆桥架计算公式
1.电缆桥架尺寸计算公式：
电缆桥架的尺寸计算根据电缆的数量、截面积和布置方式等参数进行，常用的尺寸计算公式如下：
横向宽度W=√(n×S×k1)
其中
W 表示电缆桥架的横向宽度，单位为mm
n表示电缆的数量
S 表示电缆的横截面积，单位为mm²
k1为修正系数，取值一般在0.8-1之间，根据实际情况确定
2.电缆桥架载荷计算公式：
电缆桥架的载荷计算需要考虑电缆的重量以及电缆桥架自身的重量，
常用的载荷计算公式如下：
载荷P=n×G×k2
其中
P表示电缆桥架的载荷，单位为N
n表示电缆的数量
G表示每米电缆的重量，单位为N/m
k2为修正系数，一般根据电缆桥架的可靠性要求，取值为1.2-1.5
3.电缆桥架支架间距计算公式：
电缆桥架的支架间距需要根据电缆的重量和桥架的载荷承受能力进行
计算，常用的支架间距计算公式如下：
支架间距L=√(P×k3/(w×h×k4))
其中
L 表示支架间距，单位为mm
P表示电缆桥架的载荷，单位为N
k3为修正系数
w 表示电缆桥架的宽度，单位为mm
h 表示电缆桥架的高度，单位为mm
k4为修正系数，一般取值为0.8-0.9
以上是常用的电缆桥架计算公式，不同的项目需求和使用条件会有所
差异，因此具体的计算公式应根据实际情况进行确定。

在进行电缆桥架计
算时，需要准确了解电缆的数量、截面积、重量以及桥架的尺寸、载荷承
受能力等参数，以确保设计的电缆桥架能够满足使用要求并保证工程质量。

桥架支架计算书摘要：一、桥架支架概述1.桥架支架的作用2.桥架支架的分类二、桥架支架的计算方法1.荷载计算2.材料选择3.支架间距计算4.支架长度计算5.支撑结构设计三、桥架支架计算书实例1.工程概况2.荷载条件3.计算过程4.结果分析四、桥架支架施工及验收1.施工准备2.支架安装3.质量验收4.安全注意事项正文：桥架支架计算书一、桥架支架概述桥架支架是用于支撑桥架的一种结构，它在电气工程、通信工程等领域中有着广泛的应用。

桥架支架的主要作用是固定和支撑桥架，以保证电缆在桥架内整齐排列，方便施工和维护。

根据工程需求和现场条件，桥架支架有多种类型，如墙壁支架、地面支架、悬挂支架等。

二、桥架支架的计算方法1.荷载计算：首先需要计算电缆桥架上的荷载，包括电缆自重、附加设备重量、施工荷载等。

根据工程实际需求，可采用我国相关规范进行计算。

2.材料选择：根据荷载计算结果，选择合适的材料，如角钢、槽钢、钢管等。

同时，需要考虑材料的防腐性能和防火性能。

3.支架间距计算：支架间距应根据电缆桥架的规格、电缆的规格和安装方式等因素确定。

支架间距过大会影响电缆的稳定性，过小会增加支架成本。

4.支架长度计算：支架长度应根据电缆桥架的高度和安装方式确定。

对于墙壁支架和地面支架，支架长度一般等于桥架高度；对于悬挂支架，支架长度需考虑悬挂高度和安装间距。

5.支撑结构设计：根据支架材料和安装方式，设计合适的支撑结构，保证支架的稳定性和安全性。

三、桥架支架计算书实例某工程电缆桥架规格为BJ-1000，电缆规格为ZR-YJV-0.6/1kV-1×10，采用悬挂支架安装。

根据工程需求，进行如下计算：1.荷载计算：电缆自重为120N/m，附加设备重量为30N/m，施工荷载为20N/m，总计荷载为170N/m。

2.材料选择：根据荷载计算结果，选择Q235B 角钢，规格为20×20×1.5mm。

3.支架间距计算：支架间距为2m。

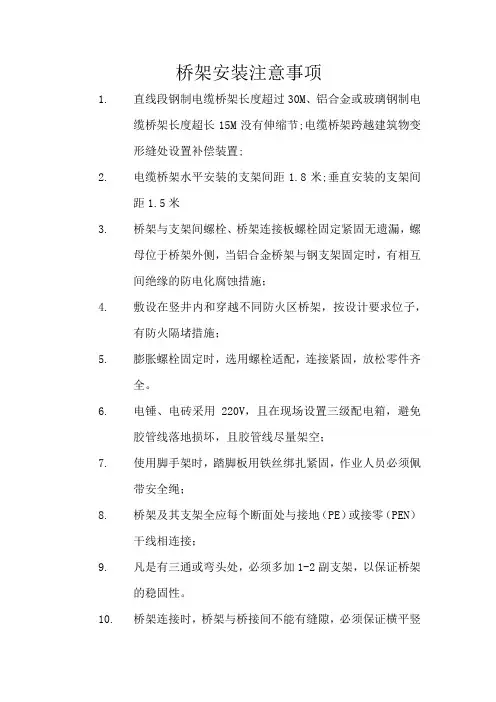

桥架安装注意事项
1.直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电
缆桥架长度超长15M没有伸缩节;电缆桥架跨越建筑物变
形缝处设置补偿装置;
2.电缆桥架水平安装的支架间距1.8米;垂直安装的支架间
距1.5米
3.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺
母位于桥架外侧，当铝合金桥架与钢支架固定时，有相互
间绝缘的防电化腐蚀措施；
4.敷设在竖井内和穿越不同防火区桥架，按设计要求位子，
有防火隔堵措施；
5.膨胀螺栓固定时，选用螺栓适配，连接紧固，放松零件齐
全。

6.电锤、电砖采用220V，且在现场设置三级配电箱，避免
胶管线落地损坏，且胶管线尽量架空；
7.使用脚手架时，踏脚板用铁丝绑扎紧固，作业人员必须佩
带安全绳；
8.桥架及其支架全应每个断面处与接地（PE）或接零（PEN）
干线相连接；
9.凡是有三通或弯头处，必须多加1-2副支架，以保证桥架
的稳固性。

10.桥架连接时，桥架与桥接间不能有缝隙，必须保证横平竖
直。

11.扁铁安装时保证扁铁与扁铁之间有2个螺栓锁，每片桥架
或每个断面必须与扁铁对锁。

并且螺杆从上向下锁，避免
以后放电缆时刮伤电缆；
12.桥架安装时，应注意风管、水管的走向，与对方作业人员
交涉下，做到及时的调整，以保证不做返工活。

13.作业时不能破坏他人成品，做到工完料清。

桥架支吊架制作安装图例（2008）- -可修编.编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；- -可修编.- -可修编.Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）- -可修编.楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）- -可修编.- -可修编.Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）- -可修编.楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）- -可修编.- -可修编.Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）- -可修编.楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）- -可修编.- -可修编.Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）- -可修编.- -可修编.墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）- -可修编.- -可修编.墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）- -可修编.- -可修编.墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）- -可修编.- -可修编.墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）- -可修编.- -可修编. Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图- -可修编.- -可修编. 楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图- -可修编.楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图- -可修编.。

电缆桥架安装应符合下列规定：1 直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电缆桥架长度超过15M 设有伸缩节；伸缩缝处应断开50mm-100mm。

电缆桥架跨越建筑物变形缝处设置补偿装置；2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径.3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3M；垂直安装的支架间距不大于2M；4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5铺设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

8电缆桥架本着先安装主干线，后安装支干线的原则进行安装。

电缆桥架采用连接板连接，连接时要求螺母朝外并连接紧密。

电缆桥架的分支处采用弯通、三通、四通连接，根据现场实际情况，部分弯头需要现场制作。

9桥架的切割应采用手锯或无齿锯进行切割，严禁使用电、气焊加工。

电缆桥架在支、吊架上的固定采用螺栓固定，电缆桥架安装应平直，每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应小于5mm。

10电缆桥架开孔应采用专用开孔器，严禁使用电、气焊切割。

11电缆桥架的接地，电缆桥架在桥架的始端及终端分别用接地干线BVR-6与主接地网连接，桥架内不再敷设接地干线，普通桥架的连接处也不设接地跨接线，防火桥架的连接处设接地跨接线，在伸缩缝处增加接地跨接线用BVR-6连接。

12对于涂防火漆的电缆桥架，在安装完毕时，对于部分脱落的防火漆，再次用防火漆进行修补。

桥架内电缆敷设应符合下列规定：1 大于45°倾斜敷设的电缆每隔2M 处设固定点；2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10M处设固定点；4 电缆的首端、末端和分支处应设标志牌。

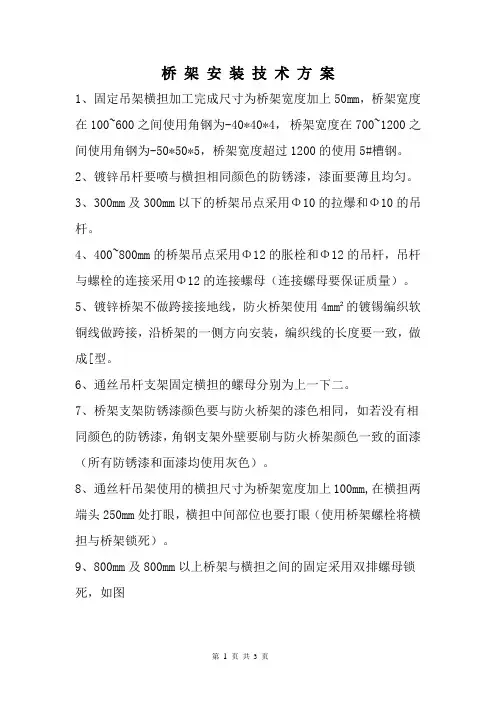

桥架安装技术方案1、固定吊架横担加工完成尺寸为桥架宽度加上50mm，桥架宽度在100~600之间使用角钢为-40*40*4，桥架宽度在700~1200之间使用角钢为-50*50*5，桥架宽度超过1200的使用5#槽钢。

2、镀锌吊杆要喷与横担相同颜色的防锈漆，漆面要薄且均匀。

3、300mm及300mm以下的桥架吊点采用Φ10的拉爆和Φ10的吊杆。

4、400~800mm的桥架吊点采用Φ12的胀栓和Φ12的吊杆，吊杆与螺栓的连接采用Φ12的连接螺母（连接螺母要保证质量）。

5、镀锌桥架不做跨接接地线，防火桥架使用4mm²的镀锡编织软铜线做跨接，沿桥架的一侧方向安装，编织线的长度要一致，做成[型。

6、通丝吊杆支架固定横担的螺母分别为上一下二。

7、桥架支架防锈漆颜色要与防火桥架的漆色相同，如若没有相同颜色的防锈漆，角钢支架外壁要刷与防火桥架颜色一致的面漆（所有防锈漆和面漆均使用灰色）。

8、通丝杆吊架使用的横担尺寸为桥架宽度加上100mm,在横担两端头250mm处打眼，横担中间部位也要打眼（使用桥架螺栓将横担与桥架锁死）。

9、800mm及800mm以上桥架与横担之间的固定采用双排螺母锁死，如图,100mm~80 0mm桥架与横担之间的固定采用单排螺母锁死，如图L为桥架宽度。

10、桥架支架的间距为：①100~400的桥架间距为2.25m,500~700的桥架间距为2m,800~1200桥架支架间距为2m。

②每隔4个吊架做一个固定支架，如果直线段较短，必须保证有一个固定支架。

③三通、弯头、四通、端头处要设固定支架。

④桥架支吊架在同一个直线段要均匀排布，等份设支吊架。

⑤使用红外标线仪放线，并拉线找正找平，确定好支吊架位置后开始做支吊架。

⑥支吊架使用的角钢不必做成圆弧角，只需切割方正，端头磨光，并做好防锈处理。

⑦竖向桥架或梯架每1.6米设置一个固定支撑，首末端均要固定，中间均匀排布。

11、竖向梯架、桥架支架使用5#槽钢，两个端头要磨成圆弧角，长度与梯架、桥架宽度一致，误差控制在-3mm内。
