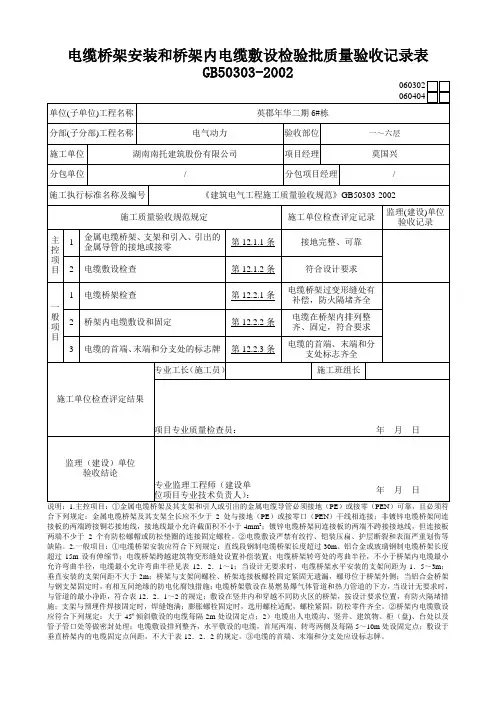

电缆桥架安装和桥架内电缆敷设检验批质量验收记录表合下列规定：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零口（PEN）干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
②电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
2.一般项目：①电缆桥架安装应符合下列规定：直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12．2．1～1；当设计无要求时，电缆桥架水平安装的支架间距为1．5～3m；垂直安装的支架间距不大于2m；桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表12．2．1～2的规定；敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，螺栓紧固，防松零件齐全。
②桥架内电缆敷设应符合下列规定：大于45º倾斜敷设的电缆每隔2m处设固定点；2）电缆出人电缆沟、竖井、建筑物、柜（盘)、台处以及管子管口处等做密封处理；电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12．2．2的规定。
③电缆的首端、末端和分支处应设标志牌。
电缆桥架安装和桥架内电缆敷设检验批质量验收记录表合下列规定：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零口（PEN）干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

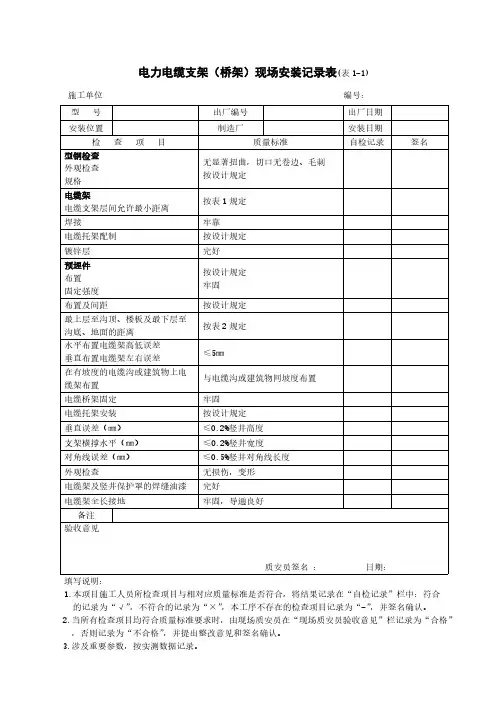

施工单位编号：型号出厂编号出厂日期安装位置制造厂安装日期检查项目质量标准自检记录签名型钢检查外观检查规格无显著扭曲，切口无卷边、毛刺按设计规定电缆架电缆支架层间允许最小距离按表1规定焊接牢靠电缆托架配制按设计规定镀锌层完好预埋件布置固定强度按设计规定牢固布置及间距按设计规定最上层至沟顶、楼板及最下层至沟底、地面的距离按表2规定水平布置电缆架高低误差垂直布置电缆架左右误差≤5㎜在有坡度的电缆沟或建筑物上电缆架布置与电缆沟或建筑物同坡度布置电缆桥架固定牢固电缆托架安装按设计规定垂直误差（㎜）≤0.2%竖井高度支架横撑水平（㎜）≤0.2%竖井宽度对角线误差（㎜）≤0.5%竖井对角线长度外观检查无损伤，变形电缆架及竖井保护罩的焊缝油漆完好电缆架全长接地牢固，导通良好备注验收意见质安员签名：日期：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。
2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。
施工单位编号：型号出厂编号出厂日期安装位置制造厂安装日期检查项目质量标准自检记录签名型钢检查外观检查规格无显著扭曲，切口无卷边、毛刺按设计规定电缆架电缆支架层间允许最小距离按电缆支、桥架安装规定焊接牢靠电缆托架配制按设计规定镀锌层完好预埋件布置固定强度按设计规定牢固布置及间距按设计规定最上层至沟顶、楼板及最下层至沟底、地面的距离按表2规定水平布置电缆架高低误差垂直布置电缆架左右误差≤5㎜在有坡度的电缆沟或建筑物上电缆架布置与电缆沟或建筑物同坡度布置电缆桥架固定牢固电缆托架安装按设计规定垂直误差（㎜）≤0.2%竖井高度支架横撑水平（㎜）≤0.2%竖井宽度对角线误差（㎜）≤0.5%竖井对角线长度外观检查无损伤，变形电缆架及竖井保护罩的焊缝油漆完好电缆架全长接地牢固，导通良好备注验收意见质安员签名：日期：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

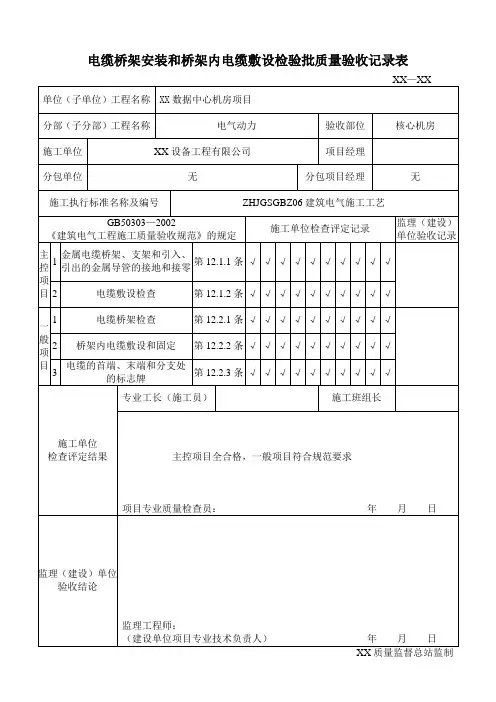

电缆桥架安装和桥架内电缆敷设检验批质量验收记录表GB 50303—2002060302□□□ 060404□□□电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 50303—2002(I)室内注：因表格格式所限。
“电缆导管的弯曲半径”和“暗配管的埋设深度，明配导管的固定”按规范《建筑电气工程施工质量验收规范》(GB 50303)“第14．2．3条”和“第14．2．6条”检查，故有附表，此处略。
电线、电缆穿管和线槽敷线检验批质量验收记录表GB 50303—2002060105□□□ 060305□□□ 060406□□□ 060503□□□ 060606□□□槽板配线检验批质量验收记录表GB 50303—2002060504□×□×□×电缆、接线和线路绝缘测试检验批质量验收记录表GB 50303—2002060106□□□，060407□□□ 060205□□□，060506□×□×□× 060306□□□，060607□□□普通灯具安装检验批质量验收记录表GB 50303—2002060506□×□×□×专用灯具安装检验批质量验收记录表GB 50303—2002060506□×□×□×建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装检验批质量验收记录表GB 50303—2002060509□□□ 060107□×□×□×插座、开关、风扇安装检验批质量验收记录表GB 50303—2002060408□□□ 060510□×□×□×建筑物照明通电试运行检验批质量验收记录表GB 50303—2002×××接地装置安装检验批质量验收记录表GB 50303—2002060109□□□，060206□□□ 060608□□□060608□□□060701□×□×□×避雷引下线和变配电室接地干线敷设检验批质量验收记录表GB 50303—2002(I)防雷引下线□×□×□×建筑物等电位联结检验批质量验收记录表GB 50303—2002060703□×□×□×电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表GB 50303—2002060204口口口 060303□×□×□×有线电视系统分项工程质量验收记录表编号：表C01—0405公共广播与紧急广播系统分项工程质量验收记录表编号：表Col一0406计算机网络系统分项工程质量验收记录表编号：表C01—0501建筑节能工程配电与照明节能工程检验批质量验收记录表GB 50411—2007 110109□×□×□×电缆桥架安装和桥架内电缆敷设检验批质量验收记录表GB 50303—2002060302□□□ 060404□□□电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 50303—2002(I)室内注：因表格格式所限。

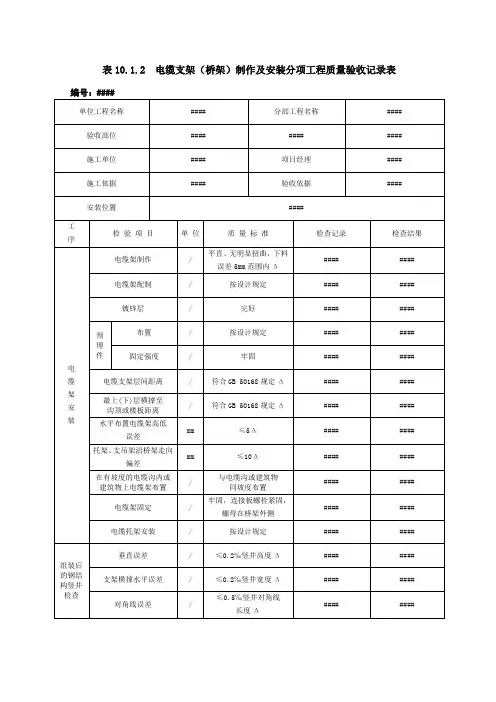

工程编号：分项名称：表号：
工序查验项目性质质量标准
单项质量查验结果
评定
型无明显歪曲，切口无
外观检查
卷边、毛刺钢
电检规格按设计规定查
缆电
缆架架
配
制预
埋
件
电
缆
支
吊
架
安
装
电缆支架层间允按 GB 50168 — 1992 中许最小距离表 4.0.2 规定
焊接主要坚固电缆托架配制按设计规定镀锌层完满
部署按设计规定
固定强度主要坚固部署及间距主要按设计规定
最上 ( 下)层横撑至沟顶或按 GB 50168 — 1992 中楼板距离表 4.0.3 规定
水平部署电缆架高低偏差
垂直部署电缆架左右偏差
≤ 5mm
在有坡度的电缆沟内或与电缆沟或建筑物建筑物上电缆架部署同坡度部署电缆架固定主要坚固
电缆托架安装按设计规定
工程编号：分项名称：表号：
工序查验项目性质质量标准
单项质量查验结果
评定
组
垂直偏差
装≤％竖井高度
mm
后
的
支架横撑水平偏差
钢≤％竖井宽度
mm
结
构对角线偏差
≤％竖井对角线长度
竖
mm
井
检
外观检查无损害，变形
查
其电缆架焊缝及竖井
完好
保护罩油漆
他电缆架全长接地坚固，全长导通优秀
查收结论：
质检机构质量查验评定建议署名
施工队年月日项目部年月日质检部年月日监理年月日。
