MapGIS_综合管网信息管理解决方案

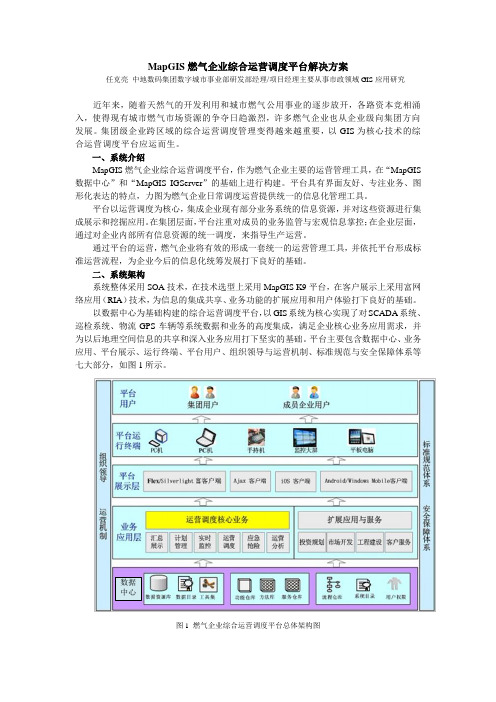

MapGIS燃气企业综合运营调度平台解决方案任克亮中地数码集团数字城市事业部研发部经理/项目经理主要从事市政领域GIS应用研究近年来，随着天然气的开发利用和城市燃气公用事业的逐步放开，各路资本竞相涌入，使得现有城市燃气市场资源的争夺日趋激烈，许多燃气企业也从企业级向集团方向发展。

集团级企业跨区域的综合运营调度管理变得越来越重要，以GIS为核心技术的综合运营调度平台应运而生。

一、系统介绍MapGIS燃气企业综合运营调度平台，作为燃气企业主要的运营管理工具，在“MapGIS 数据中心”和“MapGIS IGServer”的基础上进行构建。

平台具有界面友好、专注业务、图形化表达的特点，力图为燃气企业日常调度运营提供统一的信息化管理工具。

平台以运营调度为核心，集成企业现有部分业务系统的信息资源，并对这些资源进行集成展示和挖掘应用。

在集团层面，平台注重对成员的业务监管与宏观信息掌控；在企业层面，通过对企业内部所有信息资源的统一调度，来指导生产运营。

通过平台的运营，燃气企业将有效的形成一套统一的运营管理工具，并依托平台形成标准运营流程，为企业今后的信息化统筹发展打下良好的基础。

二、系统架构系统整体采用SOA技术，在技术选型上采用MapGIS K9平台，在客户展示上采用富网络应用（RIA）技术，为信息的集成共享、业务功能的扩展应用和用户体验打下良好的基础。

以数据中心为基础构建的综合运营调度平台，以GIS系统为核心实现了对SCADA系统、巡检系统、物流GPS车辆等系统数据和业务的高度集成，满足企业核心业务应用需求，并为以后地理空间信息的共享和深入业务应用打下坚实的基础。

平台主要包含数据中心、业务应用、平台展示、运行终端、平台用户、组织领导与运营机制、标准规范与安全保障体系等七大部分，如图1所示。

数据中心图1 燃气企业综合运营调度平台总体架构图三、系统功能平台主要提供了面向燃气运营调度的汇总展示、计划管理、实时监控、运营调度、应急抢险、运营分析等六大基本业务功能应用（图2、3）。

MAPGIS 综合管网信息系统简介“中地数码综合管网信息系统”是基于MAPGIS 地理信息系统平台，对地下市政各层管网进行计算机集中管理与辅助决策的大型软件系统。

它利用先进的计算机网络技术、GIS 技术，以公用事业综合信息管理为中心，对公用事业管线进行宏观管理。

展现整个城市市政管线全部信息，为城市的规划设计，辅助决策提供可靠依据，也有利于自然资源的保护和城市的可持续发展。

系统数据组织结构图系统功能结构图MAPGIS 综合管网信息系统地图库管理综合管网输入编辑综合管网管理综合分析功能三维观察管网规划检测综合管网设计权限管理WebGIS属性数据空间数据MAPGIS 平台辅助功能系统功能模块介绍1、地图库管理提供海量地形数据管理功能，可方便快捷实现地形图数据的查询、检索和输出。

2、综合管线数据管理综合管网信息系统兼顾城市各职能部门，采用一种灵活、开放的数据库结构，确保城市各类数据的统一管理。

数据的分层管理市政多类数据在系统中分层进行管理，满足了市政信息化建设过程中不断增加的各职能部门数据追加到系统中。

系统提供多种添加管线的工具，可以根据不同情况灵活选用。

根据管理需要灵活设置管网的显示层。

灵活设置管线类型系统提供给用户时，按照相关行业标准，已设置了比较齐全的管线类型，并且管线的符号、颜色也是按照规程设定的，但因各地情况不同，有些地方可能有其它类型的管线。

系统允许对管线类型进行设置，可以添加、删除管线类型，或者修改已有管线类型的参数。

设置管节点类型系统提供给用户时，已设置了常见的管线节点类型，如果有需要，可以通过设置程序添加新的管节点类型，或者对已有管节点类型进行修改。

2、综合管线输入编辑提供方便的各类管网的输入手段，对于各种不同管网管点的图形样式，系统采用设备库管理模式，并针对各类不同的市政管网进行管网设备配置以便有效的区分各管网的管件设备。

系统建立各类管网的空间数据库及属性数据库。

构造并自动维护网络拓扑关系，单独建立不同管网的空间数据库及属性数据库。

MAPGIS供水管网信息系统（WaterSup）解决方案1 WaterSup在供水行业的应用随着知识经济和信息时代的到来，以及全面小康建设的启动，我国城市化进程不断加快，城市规模不断扩大。

按照建设部《城市建设行业“十五”计划》：““十五”期间，城市供水普及率达到98.5％,新增城市供水能力4500万立方米/日。

”；“加大对大城市年久失修供水管网的改造力度，降低管网漏失率，大中城市力争达到国家规定标准。

继续落实城市供水技术进步规划，改善供水质量，提高水质标准。

”的具体规划。

为满足城市发展的需要，满足城市用水的需要，适应社会高速发展的步伐，建立起高效、合理、实用、优秀的管网信息系统已经十分必要。

过去用手工管理管网纸制图件或者CAD方式的零散点子图形数据的方式，已经不能满足供水公司高速发展需要，不能满足全面小康社会建设的需要。

利用GIS（地理信息系统）技术，建立一套供水管网管理、管网设计、管网运行分析、营业收费管理、水表业务管理、水价管理等功能全面的信息平台，来综合管理日益庞大的供水管网，为水司的决策提供支持，实现水司经济利益和社会利益的双丰收，已经越来越成为广大自来水公司的共识。

运用GIS（地理信息系统）技术建立的供水管网信息系统，能够为自来水公司提供及时的管网图形显示、查询、编辑、统计、分析和打印功能。

结合供水管网设备的属性信息，能够提供：2 WaterSup在供水行业中的优势2.1技术优势2.1.1优秀平台支持WaterSup采用国内优秀的GIS平台——MAPGIS，充分继承该平台优秀功能，更发挥其在供水行业的专业性功能。

MAPGIS地理信息系统是一个集当代先进的图形、图象、地质、地理、遥感、测绘、人工智能、计算机科学为一体的高效全汉字大型智能软件系统，是国内最先进的GIS系统，在国际上处于领先水平，尤其在网络分析、大数据转换、Buffer（缓冲区）分析和图库检索等方面已遥遥领先于国内外同类软件。

MapGIS-燃气/热力管网信息管理解决方案概述燃气/热力管网信息管理解决方案实现基于网络（互联网和企业局域网）的海量数据管理，能够方便构造反映燃气/热力管网特征的GIS网络数据模型，轻松实现专业的分析功能，能够为燃气/热力公司在提供及时的管网图形显示、查询、编辑、统计、分析和打印通用功能的基础上，实现爆管分析以及管网建模，为用户提供全面、准确的燃气管网数据服务，为燃气/热力公司的运营管理提供帮助。

主要特点完善的数据管理体系：不仅可以对燃气/热力管网中的阀门、管道、管段等具体设施进行精细化管理，还可以根据系统的显示比例不同对燃气基础设施进行动态管理，如当显示比例比较小时，可对满足一定阈值的几个管井用大结点进行表示和数据管理。

全面的专业分析体系：燃气/热力行业一旦发生泄漏或爆管等事故，将会产生难以预料的后果，因此对安全要求相当高。

本系统综合考虑燃气/热力行业的业务管理需要，建设了包括设备维修关阀方案制定、低压爆管分析、停气区域查找等在内的全面的专业分析体系，可完全满足燃气/热力安全生产和管理的需要。

主要功能●燃气水力计算：对燃气管网的流量、流速、燃气损失、管点压力进行计算，模拟燃气的水力状态。

●等压线绘制：利用GIS数字高程模型，模拟燃气管网压力分布状态，并以二维或三维图形直观显示。

●关阀搜索：由用户指定燃气泄漏处，自动搜索停气用户、需关阀门，自动选择最优关阀方案，列出需关阀门，显示停气区域及停气用户名单。

●中低压爆管分析：用户指定燃气泄露或爆管处，系统采取降压或关阀方式制定出合理的处理方案，辅助及时排除故障。

●燃气巡线管理：提供燃气管网巡线计划的制定、录入、查询、统计、核定、输出等功能，方便实现巡线计划任务和燃气设施的联动显示、任务上报下发等日常管理。

燃气泄露扩散效果图典型案例✧常州市燃气管网地理信息系统✧新奥集团燃气管网地理信息系统✧镇江燃气管网地理信息系统✧合肥燃气管网地理信息系统✧合肥热力管网系统✧……。

MapGIS_广电网络资源管理解决方案概述广电网络资源管理解决方案基于地理信息(GIS技术建立起来的对有线电视网络资源进行科学管理的空间型数据管理系统,通过这套专业、科学、先进的网络资源管理系统,有效的处理了日益繁重的网络资源管理工作,做到资源的合理调配、提高利用率、及时完成网络建设、迅速部署业务,以最快的速度响应用户的要求.主要特点系统设计结合有线网的自身特点,运用先进、成熟的计算机技术、图形处理技术、网络技术、空间数据库等技术，使其满足高起点、高水平和高质量的要求。

制定统一的代码和结构，遵循通用的接口标准，符合相关国家标准和行业标准规范。

实现网络资源的全局共享，保证信息的一致性、唯一性和及时性。

能进行动态数据的管理,保持数据的一致性，满足数据更新及操作响应的实时性要求。

系统具备开放性特点，可实现数据、图形在通用平台之间的转换。

预留接口与第三方应用软件产品实现数据交互。

具备高度的可扩展性，能适应有限网络的逐渐发展,能不断对功能进行扩充和移植。

提供人性化的操作方式,在所有功能模块中应采用全中文化、图形化、快捷化的统一用户界面，提供在线帮助。

主要功能●资源管理:根据广电网络建设需求，提供空间资源管理、设备管理、管道网、电缆网、光缆网的基础资源管理功能,实现了资源信息的精确化管理。

●综合查询统计:按照子区域、局站、设备编码等多种方式进行组合查询,并可对关键信息按照需求进行统计分析，从而了解资源的分布及建设情况。

●路由查询功能:提供多条件组合查询的方式对光缆设备进行路由查询，路由可单独展示也可以按照链路进行路由展示.●资源调度配置：系统提供手工、自动、半自动三种操作方式,可对管道、杆路、光纤路由三类资源进行调度配置.●网络规划和工程辅助设计:网络规划:根据新区发展和网络改造的需要，在充分利用现有网络资源的基础上,以手工或半自动的方式规划管道和光缆路由及容量,生成管道路由图和光纤分配图,计算工程预算,输出报表.●工程辅助设计：以工程为单位，对新建住宅小区有线电视工程项目的设计、施工、验收、归档等环节进行管理,包括新建工程项目管理、辅助图纸设计、指标计算、工程预算、在建工程管理、工程验收管理、工程项目查询、工程项目统计等功能。

MAPGIS 市政公用一体化解决方案1概述MAPGIS 市政公用一体化解决方案通过对城市市政、公用服务信息化的各项关键技术研究，对城市市政设施数据标准进行统一，建设满足不同行业的专业GIS 系统。

通过专业系统和综合系统之间的集成，达到城市市政公用信息的充分共享与数据同步更新，并在此基础上搭建面向政府、企业和公众的市政公用服务平台，建立完善的城市公用事业应用服务体系，实现公共交通、供水、供气及供电等公用事业领域里的数据共享，方便、快捷的服务于广大公众。

全面提升市政公用事业的科学管理水平，提高对城市公共基础设施的管养水平，增强市民对市政公用事业服务的满意度，创造和谐、可持续发展的社会环境。

2体系结构本方案以市政设施（包括专业管线、路灯以及道桥等）基础空间和属性资料为核心，以市政设施的规划、设计、施工、日常维护和专业分析为主要内容，在一个统一的信息平台上完成市政设施综合管理部门和专业权属单位所有与市政管线相关业务的功能开发。

体系结构如下：信息 基础层综合 服务层 专业 应用层基础信息层：大比例尺、小比例尺的城市全要素地理信息数据和行政区划图数据；各类专业市政设施及管网空间及属性数据；纸质图纸和独立的电子文档。

专业应用层：各个管线权属单位，如自来水公司、煤气公司、污水公司、路灯管理处等，分别建立自己的专业管网资料库，并建立专业管线信息系统，对其进行维护。

综合服务层：综合市政设施信息平台：实现城市市政地下管网基础资料的现状管理，为各专业单位的管网的规划设计、施工提供全面、准确的基础资料。

数据规范：建立基于统一的数据标准，在专业管线数据和综合管线数据之间，建立合理有效的交换和共享标准。

技术规范：系统采用目前主流的软件开发技术，遵循相关的技术规范，从需求分析、设计、编码、以及测试，全过程严格根据相关的软件技术规范，并提供标准的过程指南，保证系统最终的产品质量。

安全体系：安全体系是系统正常运行的保障。

本系统的安全包括诸多方面，如数据、硬件环境、软件环境以及规章制度等，本系统的设计将从以上多个方面进行深入分析，并提供完整、有效的安全保障方案，建立安全体系。

MAPGIS供水信息化整体解决方案1、概述随着科技和城市的发展，城市供水量日益增加、供水管道规模不断扩大，合理利用高科技手段及技术来指导和辅助生产，实现信息化，是供水企业建设的首要选择。

我们凭借多年在供水行业发展的经验，根据供水企业目前的状况和将来的发展，为自来水公司量身定做了一整套MAPGIS供水信息化整体解决方案。

该方案充分利用地理信息系统（GIS）技术、WebGis技术、通讯技术、数据库技术、网络技术等最新成果，紧密结合供水企业生产运营业务流程，以一体化的管理模式进行制水工艺、供水调度、管网GIS、营业收费、客户服务以及工程和资产设备等的管理，建立企业综合信息化平台，实现数据统一管理、共享与挖掘，最终实现面向社会、面向领导、面向决策的综合服务体系。

信息化整体解决方案能够为企业指导生产、优化运营，快速提高企业的工作效率、经济效益和社会效应。

2 供水企业信息化建设整体框架供水企业信息化建设分为三个层次：信息基础层、专业应用层、综合服务层。

前一层为后一层的建立基础，后一层是前一层的升华和发展。

信息基础层：1 :500（1：10000、1：2000）大比例尺的覆盖城市相关要素地理信息数据；小比例尺（1：20000、1：50000）行政区划图数据；各类遥感影像数据；各类供水管网、营业、客户、工程、资产等空间与属性数据；纸质图纸和独立的电子文档。

专业应用层：应用于供水企业各生产运营部门的业务子系统，如水厂的制水工艺系统、管线所的管网GIS 及维修养护系统、营业厅的营业收费系统（不同的自来水公司部门分布不一样，视具体情况）等，具体如下：供水企业综合信息平台；水厂制水工艺综合信息系统；供水运行调度系统；供水管网信息系统；供水营业收费信息系统；供水用户报装管理系统；供水企业热线呼叫系统供水企业资产管理信息系统；供水企业工程管理信息系统；综合服务层：以各业务子系统所提供的功能和数据为前提，基于先进的GIS技术、计算机网络技术、数据库技术，利用前沿的PORTAL技术结合WEB服务，实现供水企业综合信息化集成。

MapGIS_通信网络资源管理解决方案概述通信网络资源管理解决方案，具备灵活组网、快速开通、综合服务的功能直接影响着企业效益增长和发展速度。

通信网络资源管理解决方案基于MapGIS K9平台，结合电子地图，支持可视化操作，可以精确定位资源，简化资源管理。

系统有效的对网络资源实行精确化，全生命周期的管理，并且采用面向服务的体系架构，有效支撑资源的灵活应用和快速服务；系统架构的开放性和可扩展性，可以无缝融合各种新的网络组网技术；系统功能的伸缩性，可以有效支撑面向省集中和面向各本地网的资源管理要求。

主要特点实现图形和属性数据的互动：面向不同授权的管理人员提供直观、形象的查询、统计数据，方便了解相关信息。

拓扑关系自动维护：为系统管理的通信设施设备属性和数据的一致性、准确合理性提供强有力的保障。

WEBGIS信息发布：达到管理、办公的一体化、自动化和信息的共享；提供开放的二次开发平台，方便用户新功能的拓展。

支持多种数据库：支持ORACLE、SYBASE、SQL SERVER等多种大型商用数据库，服务器端支持Unix(Hp、Sun、IBM)、Linux、Windows系列操作系统；支持B/S、C/S及其混合式网络结构。

主要功能●管线资源维护管理：实现了电光缆网管理、管道杆路网管理、成端面板管理、资源及地图的层管理、节点的增删改维护、以及导航树模式的查询定位等功能，同时支持多种查询条件，并以图形化的方式展示，包括区域管理、地址库管理、资源覆盖管理、地址详情、临时地址管理等。

●转型业务资源管理：作为中国电信转型业务中的全球眼、EPON、C网等，系统也实现了资源存量管理及对其增值业务的应用的支撑。

全球眼资源实体录入：光终端设备、数字编码器、摄像头、视频线等，系统实现了关于资源实体的增删改维护功能，并实现了查询定位其拓扑、业务信息等。

EPON网络资源实体录入：OLT、OBD、ONU以及连接OLT、ODF、OBD、ONU的光纤等，系统实现了资源实体的增删改维护功能、并实现了对EPON光路管理和配置以及查询统计和前段业务的支撑。
