有限单元法考试题及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。
A. 位移法B. 势能原理C. 能量守恒定律D. 牛顿第二定律答案：B2. 在有限元分析中，以下哪项不是网格划分时需要考虑的因素？（）A. 网格数量B. 网格形状C. 材料属性D. 边界条件答案：C3. 有限元分析中，以下哪项不是结构分析的基本步骤？（）A. 离散化B. 求解C. 后处理D. 优化设计答案：D4. 在有限元分析中，以下哪种类型的单元不适用于平面应力问题？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：C5. 有限元分析中，以下哪种边界条件不属于几何边界条件？（）A. 固定支座B. 压力C. 温度D. 位移答案：C二、多项选择题（每题3分，共15分）6. 有限元法中，以下哪些因素会影响单元的精度？（）A. 单元形状B. 单元数量C. 材料属性D. 网格划分答案：ABD7. 在有限元分析中，以下哪些是常见的数值积分方法？（）A. 一阶积分B. 二阶积分C. 高斯积分D. 牛顿-莱布尼茨积分答案：ABC8. 有限元分析中，以下哪些是常见的单元类型？（）A. 线性单元B. 二次单元C. 三次单元D. 非线性单元答案：ABCD9. 在有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 热分析答案：ABC10. 有限元分析中，以下哪些是常见的非线性问题？（）A. 几何非线性B. 材料非线性C. 接触非线性D. 热应力问题答案：ABCD三、填空题（每题2分，共20分）11. 有限元法中，单元刚度矩阵的计算通常基于___________原理。
答案：势能12. 在有限元分析中，网格划分的目的是将连续的___________离散化为有限数量的单元。
答案：域13. 有限元分析中，___________是将实际问题转化为数学问题的关键步骤。
1.弹性力学和材料力学在研究对象上的区别？材料力学的研究对象是杆状构件，即长度远大于宽度和厚度的构件；弹性力学除了研究杆状构件外，还研究板、壳、块，甚至是三维物体等，研究对象要广泛得多。
2.理想弹性体的五点假设？连续性假设，完全弹性假设，均匀性假设，各向同性假定，小位移和小变形的假定。
3.什么叫轴对称问题，采用什么坐标系分析？为什么？工程实际中，对于一些几何形状、载荷以及约束条件都对称于某一轴线的轴对称体，其体内所有的位移、应变和应力也都对称于此轴线，这类问题称为轴对称问题。
通常采用圆柱坐标系r、θ、z分析。
这是因为，当弹性体的对称轴为z轴时，所有的应力分量、应变分量和位移分量都将只是r和z的函数，而与无θ关。
4.梁单元和杆单元的区别？杆单元只能承受拉压荷载，梁单元那么可以承受拉压弯扭荷载。
具体的说，杆单元其实就是理论力学常说的二力杆，它只能在结点受载荷，且只有结点上的荷载合力通过其轴线时，杆件才有可能平衡，像均布荷载、中部集中荷载等是无法承当的，通常用于网架、桁架的分析；而梁单元那么根本上适用于各种情况〔除了楼板之类〕，且经过适当的处理〔如释放自由度、耦合等〕，梁单元也可以当作杆单元使用。
5.薄板弯曲问题与平面应力问题的区别？平面应力问题与薄板弯曲问题的弹性体几何形状都是薄板，但前者受力特点是平行于板面且沿厚度均布载荷作用，变形发生在板面内；后者受力特点是垂直于板面的力的作用，板将变成有弯有扭的曲面。
平面应力问题有三个独立的应力分量和三个独立的应变分量，薄板弯曲问题每个结点有三个自由度，但是只有一个是独立的其余两个可以被它表示。
6.有限单元法结构刚度矩阵的特点？对称性，奇异性，主对角元恒正，稀疏性，非零元素呈带状分布。
7.有限单元法的收敛性准那么？完备性要求，协调性要求。
完备性要求：如果出现在泛函中场函数的最高阶导数是m阶，那么有限元解收敛的条件之一是单元内场函数的试探函数至少是m次完全多项式，或者说试探函数中必须包括本身和直至m阶导数为常数的项，单元的插值函数满足上述要求时，我们称单元是完备的。
有限元考试试题一、简答题（5道，共计25分）。
1.有限单元位移法求解弹性力学问题的基本步骤有哪些？（5分）2. 在划分网格数相同的情况下，为什么八节点四边形等参数单元精度大于四边形矩形单元？（5分）3.轴对称单元与平面单元有哪些区别？（5分）4.有限元空间问题有哪些特征？（5分）5.简述四节点四边形等参数单元的平面问题分析过程。
（5）分）二、论述题（3道,共计30分）。
1. 简述四节点四边形等参数单元的平面问题分析过程。
（10分）2.轴对称问题的简单三角形单元是否是常应力，常应变？为什么？（10分）3.在薄板弯曲理论中做了哪些假设？薄板单元和厚板单元的基本假设有什么不同？（10分）三、计算题（3道，共计45分）。
ν=；1.如图所示等腰直角三角形单元，其厚度为t，弹性模量为E，泊松比0单元的边长及结点编号见图中所示。
求(1)形函数矩阵N(2)应变矩阵B和应力矩阵S(3)单元刚度矩阵e K（12分）2.如图所示的四结点矩形单元，求出节点3的位移。
设厚度t＝1m，μ＝0，E 为常量。
（13分）注：对于四节点矩形单元有：()()()()()()()()()⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫+-=++=-+=--=ηξηξηξηξ1141114111411141.14321N N N N →)4,3,2,1()1)(1(41=++=i N i i i ηηξξ()[][][][]eT Aek k k k k k k k k k k k k k k k y x t B D B k ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡==⎰⎰44434241343332312423222114131211d d .2，[][][][][][][]()()()()())4,3,2,1,( 3111311a 212123111311218d d d d 21111=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+-+⎪⎭⎫ ⎝⎛+-+-+⎪⎭⎫ ⎝⎛+-+⎪⎭⎫ ⎝⎛+-===⎰⎰⎰⎰--j i b a b b a a b Et B D B abt y x t B D B k j i j i j i j i j i j i j i j i j i j i j i j i jTijTAiijηηξξμξξηηηξμξμηηξμξμηξξηημηηξξμηξ3.有一如图3(a)所示的剪力墙，墙顶作用竖向荷载P 。
2 弹性力学问题的有限单元法思考题2.1 有限元法离散结构时为什么要在应力变化复杂的地方采用较密网格，而在其他地方采用较稀疏网格？答：在应力变化复杂的地方每一结点与相邻结点的应力都变化较大，若网格划分较稀疏，则在应力突变处没有设置结点，而使得所求解的误差很大，若网格划分较密时，则应力变化复杂的地方可以设置更多的结点，从而使得所求解的精度更高一些。
2.2 因为应力边界条件就是边界上的平衡方程，所以引用虚功原理必然满足应力边界条件，对吗？答：对。
2.3 为什么有限元只能求解位移边值问题和混合边值问题？弹性力学中受内压和外压作用的圆环能用有限元方法求解吗？为什么？答：有限元法是一种位移解法，故只能求解位移边值问题和混合边值问题。
而应力边值问题没有确定的位移约束，不能用位移法求解，所以也不能用有限元法求解。
2.4 矩形单元旋转一个角度后还能够保持在单元边界上的位移协调吗？答：能。
矩形单元的插值函数满足单元内部和单元边界上的连续性要求，是一个协调元。
矩形的插值函数只与坐标差有关，旋转一个角度后各个结点的坐标差保持不变，所以插值函数保持不变。
因此矩形单元旋转一个角度后还能够保持在单元边界上的位移协调。
2.5 总体刚度矩阵呈带状分布，与哪些因素有关？如何计算半带宽？ 答：因素：总体刚度矩阵呈带状分布与单元内最大结点号与最小结点号的差有关。
计算：设半带宽为B ，每个结点的自由度为n ，各单元中结点整体码的最大差值为D ，则B=n(D+1)，在平面问题中n=2。
2.6 为什么单元尺寸不要相差太大，如果这样，会导致什么结果？ 答：由于实际工程是一个二维或三维的连续体，将其分为具有简单而规则的几何单元，这样便于网格计算，还可以通过增加结点数提高单元精度。
在几何形状上等于或近似与原来形状，减小由于形状差异过大带来的误差。
若形状相差过大，使结构应力分析困难加大，误差同时也加大。
2.7 剖分网格时，在边界出现突变和有集中力作用的地方要设置结点或单元边界，试说明理由。
e an dAl l t h i ng si nt he i rb ei n ga re go o2. 如图2所示，有一正方形薄板，沿对角承受压力作用，厚度t=1m ，载荷F=20KN/m ，设泊松比µ=0，材料的弹性模量为E ，试求它的应力分布。
（15分）图23. 图示结点三角形单元的124边作用有均布侧压力q ，单元厚度为t ，求单元的等效结点荷载。
图3图1一、简答题1. 答：1）合理安排单元网格的疏密分布2）为突出重要部位的单元二次划分3）划分单元的个数4）单元形状的合理性5）不同材料界面处及荷载突变点、支承点的单元划分6）曲线边界的处理，应尽可能减小几何误差7）充分利用结构及载荷的对称性，以减少计算量2. 答：形函数应满足的三个条件：a.必须能反映单元的刚体位移，就是位移模式应反映与本单元形变无关的由其它单元形变所引起的位移。
b.能反映单元的常量应变，所谓常量应变，就是与坐标位置无关，单元内所有点都具有相同的应变。
当单元尺寸取小时，则单元中各点的应变趋于相等，也就是单元的形变趋于均匀，因而常量应变就成为应变的主要部分。
c.尽可能反映位移连续性；尽可能反映单元之间位移的连续性，即相邻单元位移协调。
3. 答：含义：所谓的等参数单元，就是在确定单元形状的插值函数和确定单元位移场的插值函数中采用了完全相同的形函数。
意义：构造出一些曲边地高精度单元，以便在给定地精度下，用数目较少地单元，解决工程实际地具体问题。
4. 答：有限单元法是基于变分原理的里兹（Ritz）法的另一种形式，从而使里兹法分析的所有理论基础都适用子有限单元法，确认了有限单元法是处理连续介质问题的一种普遍方法．利用变分原理建立有限元方程和经典里兹法的主要区别是有限单元法假设的近似函数不是在全求解域而是在单元上规定的，面且事先不要求满足任何边界条件，因此它可以用来处理很复杂的连续介质问题。
有nl⎥⎦⎤⎢⎣⎡5.0025.025.011212－－－＝＝E k k ⎥⎦⎤⎢⎣⎡5.0025.0011313－＝＝E k k ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡5.125.025.05.125.0005.05.00025.075.025.025.075.032222212222E E E E k k k k ＋＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---5.025.025.0125.025.005.025.0025.05.032312323E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡---5.0025.025.022424E k k ＝＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡025.025.00025.0000025.0032522525E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.15.00025.075.025.025.075.025.0005.043333313333E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---125.025.05.05.0025.025.05.025.0025.043533535E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡0025.0043636E k k ＝＝⎥⎦⎤⎢⎣⎡75.025.025.075.024444E k k ＝＝⎥⎦⎤⎢⎣⎡---25.0025.05.024545E k k ＝＝ ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.175.025.025.075.05.00025.025.0005.045535525555E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡---25.0025.05.045656E k k ＝＝⎥⎦⎤⎢⎣⎡25.0005.046666E k k ＝＝把上面计算出的，…，对号入座放到总刚矩阵中去，于是得到11k 66k []K的具体表达式。

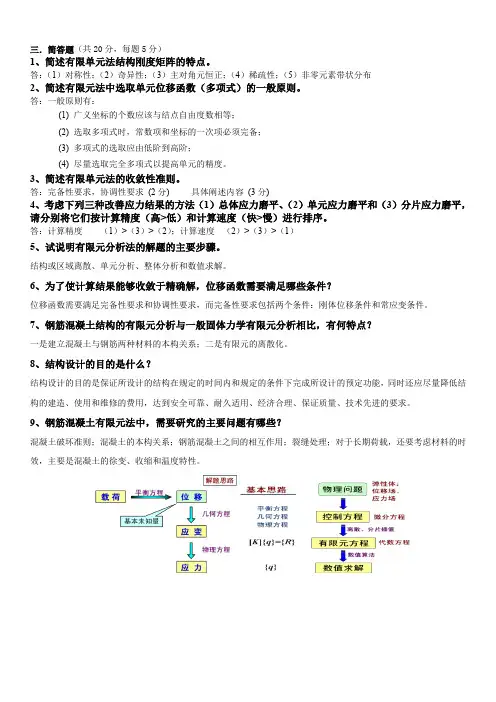

三．简答题（共20分，每题5分）1、简述有限单元法结构刚度矩阵的特点。
答：（1）对称性；（2）奇异性；（3）主对角元恒正；（4）稀疏性；（5）非零元素带状分布2、简述有限元法中选取单元位移函数（多项式）的一般原则。
答：一般原则有：(1)广义坐标的个数应该与结点自由度数相等；(2)选取多项式时，常数项和坐标的一次项必须完备；(3)多项式的选取应由低阶到高阶；(4)尽量选取完全多项式以提高单元的精度。
3、简述有限单元法的收敛性准则。
答：完备性要求，协调性要求(2分) 具体阐述内容(3分)4、考虑下列三种改善应力结果的方法（1）总体应力磨平、（2）单元应力磨平和（3）分片应力磨平，请分别将它们按计算精度（高>低）和计算速度（快>慢）进行排序。
答：计算精度（1）>（3）>（2）；计算速度（2）>（3）>（1）5、试说明有限元分析法的解题的主要步骤。
结构或区域离散、单元分析、整体分析和数值求解。
6、为了使计算结果能够收敛于精确解，位移函数需要满足哪些条件？位移函数需要满足完备性要求和协调性要求，而完备性要求包括两个条件：刚体位移条件和常应变条件。
7、钢筋混凝土结构的有限元分析与一般固体力学有限元分析相比，有何特点？一是建立混凝土与钢筋两种材料的本构关系；二是有限元的离散化。
8、结构设计的目的是什么？结构设计的目的是保证所设计的结构在规定的时间内和规定的条件下完成所设计的预定功能，同时还应尽量降低结构的建造、使用和维修的费用，达到安全可靠、耐久适用、经济合理、保证质量、技术先进的要求。
9、钢筋混凝土有限元法中，需要研究的主要问题有哪些？混凝土破坏准则；混凝土的本构关系；钢筋混凝土之间的相互作用；裂缝处理；对于长期荷载，还要考虑材料的时效，主要是混凝土的徐变、收缩和温度特性。
2 弹性力学问题的有限单元法思考题2.1 有限元法离散结构时为什么要在应力变化复杂的地方采用较密网格，而在其他地方采用较稀疏网格？答：在应力变化复杂的地方每一结点与相邻结点的应力都变化较大，若网格划分较稀疏，则在应力突变处没有设置结点，而使得所求解的误差很大，若网格划分较密时，则应力变化复杂的地方可以设置更多的结点，从而使得所求解的精度更高一些。
2.2 因为应力边界条件就是边界上的平衡方程，所以引用虚功原理必然满足应力边界条件，对吗？答：对。
2.3 为什么有限元只能求解位移边值问题和混合边值问题？弹性力学中受内压和外压作用的圆环能用有限元方法求解吗？为什么？答：有限元法是一种位移解法，故只能求解位移边值问题和混合边值问题。
而应力边值问题没有确定的位移约束，不能用位移法求解，所以也不能用有限元法求解。
2.4 矩形单元旋转一个角度后还能够保持在单元边界上的位移协调吗？答：能。
矩形单元的插值函数满足单元内部和单元边界上的连续性要求，是一个协调元。
矩形的插值函数只与坐标差有关，旋转一个角度后各个结点的坐标差保持不变，所以插值函数保持不变。
因此矩形单元旋转一个角度后还能够保持在单元边界上的位移协调。
2.5 总体刚度矩阵呈带状分布，与哪些因素有关？如何计算半带宽？ 答：因素：总体刚度矩阵呈带状分布与单元内最大结点号与最小结点号的差有关。
计算：设半带宽为B ，每个结点的自由度为n ，各单元中结点整体码的最大差值为D ，则B=n(D+1)，在平面问题中n=2。
2.6 为什么单元尺寸不要相差太大，如果这样，会导致什么结果？ 答：由于实际工程是一个二维或三维的连续体，将其分为具有简单而规则的几何单元，这样便于网格计算，还可以通过增加结点数提高单元精度。
在几何形状上等于或近似与原来形状，减小由于形状差异过大带来的误差。
若形状相差过大，使结构应力分析困难加大，误差同时也加大。
2.7 剖分网格时，在边界出现突变和有集中力作用的地方要设置结点或单元边界，试说明理由。
![有限元试题及答案[1]](https://uimg.taocdn.com/fd06db80f524ccbff1218440.webp)
有限元课程习题1、试简要阐述有限元分析的基本步骤主要有哪些。
有限元分析的主要步骤主要有：1、结构的离散化2、单元分析。
选择位移函数、根据几何方程建立应变与位移的关系、根据物理方程建立应力与位移的关系、根据虚功原理建立节点力与节点位移的关系（单元刚度方程）3、等效节点载荷计算4、整体分析，建立整体刚度方程2、有限元网格划分的基本原则是什么？提出图示网格划分中不合理的地方。
有限元划分网格的基本原则是：1、拓朴正确性原则。
即单元间是靠单元顶点、或单元边、或单元面连接2、几何保形原则。
即网格划分后，单元的集合为原结构近似3、特性一致原则。
即材料相同，厚度相同4、单元形状优良原则。
单元边、角相差尽可能小5、密度可控原则。
即在保证一定精度的前提下，网格尽可能稀疏一些(a)单元间没有考虑节点相联(b)网格形状太差，单元边长相差太大(c)没有考虑对称性，单元边长相差太大3、分别指出图示平面结构划分为什么单元？有多少个节点？多少个自由度？（a）桁架结构模型• 划分为杆单元， 8个节点，12个自由度出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
2 弹性力学问题的有限单元法思考题2.1 有限元法离散结构时为什么要在应力变化复杂的地方采用较密网格，而在其他地方采用较稀疏网格？答：在应力变化复杂的地方每一结点与相邻结点的应力都变化较大，若网格划分较稀疏，则在应力突变处没有设置结点，而使得所求解的误差很大，若网格划分较密时，则应力变化复杂的地方可以设置更多的结点，从而使得所求解的精度更高一些。
2.2 因为应力边界条件就是边界上的平衡方程，所以引用虚功原理必然满足应力边界条件，对吗？答：对。
2.3 为什么有限元只能求解位移边值问题和混合边值问题？弹性力学中受内压和外压作用的圆环能用有限元方法求解吗？为什么？答：有限元法是一种位移解法，故只能求解位移边值问题和混合边值问题。
而应力边值问题没有确定的位移约束，不能用位移法求解，所以也不能用有限元法求解。
2.4 矩形单元旋转一个角度后还能够保持在单元边界上的位移协调吗？答：能。
矩形单元的插值函数满足单元内部和单元边界上的连续性要求，是一个协调元。
矩形的插值函数只与坐标差有关，旋转一个角度后各个结点的坐标差保持不变，所以插值函数保持不变。
因此矩形单元旋转一个角度后还能够保持在单元边界上的位移协调。
2.5 总体刚度矩阵呈带状分布，与哪些因素有关？如何计算半带宽？ 答：因素：总体刚度矩阵呈带状分布与单元内最大结点号与最小结点号的差有关。
计算：设半带宽为B ，每个结点的自由度为n ，各单元中结点整体码的最大差值为D ，则B=n(D+1)，在平面问题中n=2。
2.6 为什么单元尺寸不要相差太大，如果这样，会导致什么结果？ 答：由于实际工程是一个二维或三维的连续体，将其分为具有简单而规则的几何单元，这样便于网格计算，还可以通过增加结点数提高单元精度。
在几何形状上等于或近似与原来形状，减小由于形状差异过大带来的误差。
若形状相差过大，使结构应力分析困难加大，误差同时也加大。
2.7 剖分网格时，在边界出现突变和有集中力作用的地方要设置结点或单元边界，试说明理由。
一、填空（共10个空，每空2分，共20分）11、有限元法是近似求解连续场问题的数值方法。
2、有限元法将连续的求解域离散，得到有限个单元，单元和单元之间用节点相连。
3、直梁在外力作用下，横截面上的内力有剪力和弯矩两个。
4、平面刚架结构在外力作用下，横截面上的内力有剪力、弯矩和轴力。
5、进行直梁的有限元分析，梁单元上每个节点的节点位移为挠度和转角。
、平面刚架结构中，已知单元e的坐标变换矩阵[T e]及局部坐标系x´O´y ´下的单元刚度矩阵[K´]e，则单元在整体坐标系xOy下的单元刚度矩阵为 P31 。
7、平面刚架结构中，已知单元e的坐标变换矩阵[T e]及整体坐标系xOy下的单元节点力矩阵{p}e，则单元在局部坐标系x´O´y´下的单元节点力矩阵为 P30 。
8、在弹性范围和小变形的前提下，节点力和节点位移之间是线性系。
9、弹性力学问题的方程个数有 15个，未知量个数有 15 个。
10、弹性力学平面问题的方程个数有个，未知量个数有个。
11、把经过物体内任意一点各个截面的应力状况叫做一点的应力状态。
12、形函数在单元节点上的值，具有本点为 1 、它点为零的性质，并且在三角形单元的任一节点上，三个形函数之和为 1 。
13、形函数是定义于元内部坐标连续函数。
14、在进行节点编号时，要尽量使同一单元的相邻节点的号码差尽可能小，以便最大限度地缩小刚度矩阵带宽，节省存储、提高计算效率。
15、三角形单元的位移模式为。
16、矩形单元的位移模式为。
17、在选择多项式位移模式的阶次时，要求所选的位移模式应该与局部坐标系的方位无关，这一性质称为几何各向同性。
18、单元刚度矩阵描述了节点力和节点位移之间的关系。
19、在选择多项式作为单元的位移模式时，多项式阶次的确定，要考虑解答的收敛性，即要满足单元的完备性和协调性的要求。
20、三节点三角形单元内的应力和应变是常数，四节点矩形单元内的应力和应变是线性变化的。
有限元期末考试试题一、选择题（每题2分，共20分）1. 在有限元分析中，单元的刚度矩阵通常通过以下哪种方式计算？A. 直接积分B. 线性插值C. 经验公式D. 试验数据2. 以下哪个选项不是有限元分析中的边界条件？A. 固定边界B. 自由边界C. 周期边界D. 热边界3. 有限元方法中，节点的自由度数量取决于什么？A. 单元类型B. 材料属性C. 几何形状D. 载荷类型4. 在进行热传导问题的有限元分析时，以下哪个方程是正确的？A. 牛顿第二定律B. 热平衡方程C. 动量守恒定律D. 质量守恒定律5. 以下哪个不是有限元分析中常用的单元类型？A. 四节点矩形单元B. 三角形单元C. 六面体单元D. 八节点等参单元二、简答题（每题10分，共30分）1. 简述有限元方法的基本步骤，并举例说明其在工程中的应用。
2. 解释什么是等参单元，并说明它在有限元分析中的重要性。
3. 描述在有限元分析中如何处理非线性问题，并给出一个具体的例子。
三、计算题（每题25分，共50分）1. 给定一个由四个节点构成的二维平面应力问题，节点坐标如下：节点1: (0, 0)节点2: (1, 0)节点3: (1, 1)节点4: (0, 1)已知材料的弹性模量E=210 GPa，泊松比ν=0.3。
若在节点1和节点3上施加单位力（1 N），试求该结构的位移场和应力场。
2. 考虑一个长方体热传导问题，其尺寸为Lx=0.5m，Ly=0.3m，Lz=0.2m。
该长方体的热导率为k=50 W/m·K，初始温度分布为T(x, y, z, 0) = 300 K。
若在x=0和x=Lx的面上施加恒定的边界温度T=400 K，试求经过时间t=10s后长方体内部的温度分布。
四、论述题（共30分）1. 论述有限元分析在结构优化设计中的作用，并讨论其在现代工程设计中的重要性。
有限元作业一1、对图示杆结构，已知节点 3 的位移 10mm，试用有限元法求出各节点的节点力和节点 2 的位移。
已知两段杆的长度为 l1, l2 截面积为 A 1, A 2 ，弹性模量为 E 1, E2 。
2.求解如图所示桁架节点 1 处的水平位移和垂直位移分量以及每一杆单元的应力。
已知所有 单元 A 5106m2 , E 200GPa, L 1m。
有限元作业一1、对图示杆结构，已知节点 3 的位移 10mm，试用有限元法求出各节点的节点力和节点 2 的位移。
已知两段杆的长度为 l1, l2 截面积为 A 1, A 2 ，弹性模量为 E 1, E2 。
解：将整个杆件可以划分 3 个节点，2 个单元。
如图所示：设图中力为 F，则 1 节点所受反 作用力为－F。
对单元①，单元刚度矩阵为：ke(1) 同理，单元②的单元刚度矩阵为：1 1 AE 1 1 L1 1 1 ke(2) 将单元刚度矩阵集成，有整体刚度矩阵为：A2E2 1 1 L2 1 1 k ke(1) [k]e(2)(1) (1) k11 k12 0 0 0 0 (1) (1) (2) (2) k21 k22 0 0 k11 k12 (2) (2) 0 k21 k22 0 0 0 (1) (1) k11 k12 0 (1) (1) (2) (2) k21 k22 k11 k12 (2) (2) 0 k k 21 22 E1A EA 1 1 1 0 L L1 1 E1A EA E A EA 1 1 1 2 2 2 2 L1 L2 L2 L1 EA E2 A2 2 2 0 L2 L2 F 1x F 整体节点载荷矩阵为 R F 2x 0 ， F F 3x 1x 0 整体节点位移矩阵为： 2x 2x 。
