4-2盘式制动器的拆装与检查

盘式制动器的结构与检修【摘要】文章简单介绍了盘式制动器的结构，提出了对各项部件维护的注意事项，然后用专用工具进行拆卸和检测，对制动器摩擦衬片是否合格，制动卡钳是否大修，以及对制动盘的精整和更换进行了系统的描述，确保了盘式制动器的正常工作性能。

【关键词】盘式制动器检测维修汽车制动系统是汽车行驶的一个重要安全系统，其性能的好坏对汽车的行驶安全有着重要影响。

制动器按其耗散汽车能量的方式区分，有摩擦式、电池式、惯性式、挡板式等。

目前广泛使用的是摩擦式制动器，摩擦式制动器就其摩擦副的结构形式可分成鼓式、盘式和带式三种。

盘式制动器与鼓式制动器相比有以下优点：一般无摩擦助势作用，因而制动器效能受摩擦系数的影响较小，即效能较稳定；浸水后效能降低较少，而且只须经一两次制动即可恢复正常；在输出制动力矩相同的情况下，尺寸和质量一般较小；制动器沿厚度方向的热膨胀量极小，不会像制动鼓的热膨胀那样使制动器间隙明显增加而导致制动踏板行程过大；较容易实现自动调整，其他保养修理作业也较简便。

1 盘式制动器结构盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。

其固定元件则有着多种结构型式，大体上可分为两类。

一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。

这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。

这种由制动盘和制动钳组成的制动器称为钳盘式制动器。

另一类固定元件的金属背板和摩擦衬片也呈圆盘形，制动盘的全部工作面可同时与摩擦衬片接触，这种制动器称为全盘式制动器。

钳盘式制动器过去只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。

全盘式制动器只有少数汽车（主要是重型汽车）采用为车轮制动器。

2 盘式制动器的检测与维修2.1 制动器摩擦衬片的检测与维修在汽车制动系统中，摩擦衬片可能是最关键的部件，所有制动效果的好坏都是通过摩擦衬片体现出来的。

前轮或所有四轮上装有盘式制动器的汽车，需定期地检查制动器摩擦衬片（每行车12～15km）。

盘式制动器拆装与检测操作工单一、拆装盘式制动器的准备工作1.确保车辆安全停放在平整的地面上，手刹已经拉起，并禁止后车辆启动。

2.确保车辆安全抬升，使用合适的千斤顶将车辆前部抬起并放置在支撑架上，以确保车辆的稳定。

3.用合适的工具拧松车轮螺丝，并将轮胎拆下。

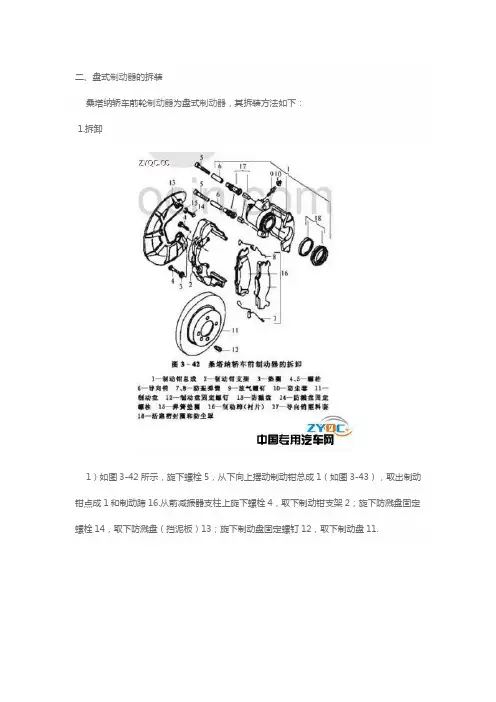

二、拆装盘式制动器的步骤1.拆卸制动钳：使用合适的扳手和套筒拆卸制动钳螺栓，并将制动钳从刹车盘上取下。

注意不要过度扭曲制动管道。

2.拆卸刹车盘：使用合适的工具拆卸刹车盘螺栓，并将刹车盘从车轮轴上取下。

在拆卸过程中，注意不要损坏刹车盘的表面。

3.检查刹车盘：使用合适的工具检查刹车盘的磨损程度和表面状况。

如果刹车盘磨损较大或者表面有裂纹、变形等情况，需要更换新的刹车盘。

4.检查制动钳：检查制动钳的活塞和密封件是否正常，如果发现损坏或老化的部件，需要更换新的制动钳。

5.检查刹车片：使用合适的工具检查刹车片的厚度和磨损程度。

如果刹车片厚度不够或磨损达到极限，需要更换新的刹车片。

6.拆卸制动泵：将制动泵与刹车油箱分离，使用合适的工具拆卸制动泵上的连接螺栓，并将制动泵从车辆上取下。

7.检查制动泵：检查制动泵的密封件和活塞是否正常。

如果发现损坏或老化的部件，需要更换新的制动泵。

三、盘式制动器的安装与调整1.安装制动盘：将新的刹车盘安装到车轮轴上，并用合适的工具拧紧螺栓，确保刹车盘和车轮轴之间的连接牢固。

2.安装制动钳：将制动钳安装到刹车盘上，用合适的工具拧紧螺栓。

3.安装刹车片：将新的刹车片安装到制动钳上，注意安装方向和位置。

确保刹车片固定牢固且与刹车盘完全接触。

4.安装制动泵：将制动泵连接到刹车油箱上，并用合适的工具拧紧连接螺栓。

5.调整刹车系统：在安装完盘式制动器后，需进行刹车系统的调整工作，确保刹车踏板的行程、刹车片与刹车盘的接触度和制动钳的回位等方面的正常工作。

四、检测盘式制动器的效果1.测试制动效果：在车辆处于平稳的状态下，踩下刹车踏板，观察制动效果是否正常。

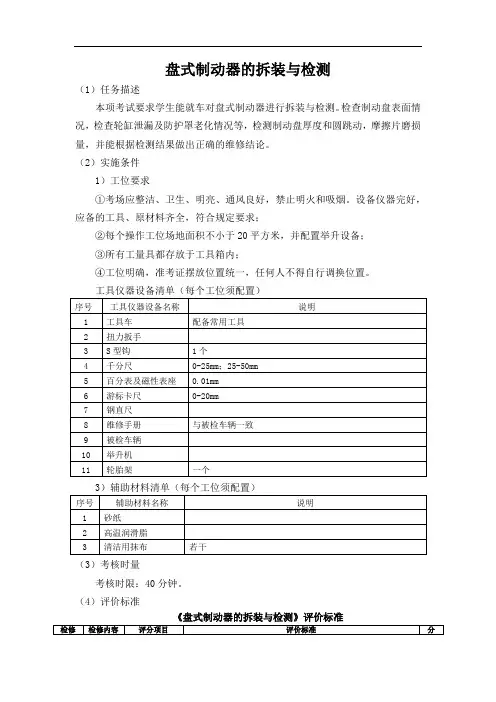

盘式制动器的拆装与检测
（1）任务描述
本项考试要求学生能就车对盘式制动器进行拆装与检测。

检查制动盘表面情况，检查轮缸泄漏及防护罩老化情况等，检测制动盘厚度和圆跳动，摩擦片磨损量，并能根据检测结果做出正确的维修结论。

（2）实施条件
1）工位要求
①考场应整洁、卫生、明亮、通风良好，禁止明火和吸烟。

设备仪器完好，应备的工具、原材料齐全，符合规定要求；
②每个操作工位场地面积不小于20平方米，并配置举升设备；
③所有工量具都存放于工具箱内；
④工位明确，准考证摆放位置统一，任何人不得自行调换位置。

工具仪器设备清单（每个工位须配置）
3）辅助材料清单（每个工位须配置）
（3）考核时量
考核时限：40分钟。

（4）评价标准
《盘式制动器的拆装与检测》评价标准
（5）操作工单
《盘式制动器检查》操作工单一、作业安全/5S
作业前应根据项目要求，做好作业前的各项准备工作。

二、拆卸车轮及制动钳
三、盘式制动器检查
四、安装
五、维修结论
根据以上检查做出正确的维修结论（零件和可用性和维修建议，需说明理由）。

汽车盘式制动器的检测与维修【摘要】本文主要提出了对盘式制动器维护前的准备和注意事项，介绍了对盘式制动器各结构的检测与维修。

【关键词】盘式制动器检测维修汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车的行驶安全有着重要影响。

目前广泛使用的是摩擦式制动器，摩擦式制动器就其摩擦副的结构形式可分成鼓式、盘式和带式三种。

盘式制动器首先出现在欧洲的竞赛车和小轿车上。

它与鼓式制动器相比有以下优点：一般无摩擦助势作用，因而制动器效能受摩擦系数的影响较小，即效能较稳定；浸水后效能降低较少，而且只须经一两次制动即可恢复正常；在输出制动力矩相同的情况下，尺寸和质量一般较小；制动器沿厚度方向的热膨胀量极小，不会像制动鼓的热膨胀那样使制动器间隙明显增加而导致制动踏板行程过大；较容易实现自动调整，其他保养修理作业也较简便。

在世界各国，特别是西欧各国，盘式制动器已广泛应用于各级轿车、轻型车、载货汽车、豪华客车及重型载货汽车等方面。

随着我国公路交通条件的改善，高等级公路的发展，新法则的要求的实施，盘式制动器作为新型的能提高汽车主动安全性，且较好的解快了制动噪音污染、制动过程中粉尘污染、维修频繁等鼓式制动器无法解快的问题，在汽车上应用必将更广泛，意义更深远，所以盘式制动器的检测与维修至关重要。

一、维修时的注意事项拆卸车辆时要小心，避免损害制动器管路；拆卸车轮时，一定不要损伤制动盘、外部管路、放气螺钉以及挡泥板；安装非标准或偏位车轮时，需确保其与制动钳不接触；维修盘式制动器时，不要用气压软管或干刷子来清洁盘式制动器总成，要使用专业的真空吸尘器，避免呼吸制动器灰尘；仔细调整车轮轴承，消除轮端余隙；活塞回位从主缸储液罐中吸出的制动液应重新补足；行车前，应多次踩动制动踏板，使制动间隙达到规定要求；为防止制动块摩擦衬片的快速磨损，车辆行驶中不要对制动踏板施加压力（制动工况除外）；液压系统排气时，可用木锤轻敲制动钳，以帮助清除制动液的气泡；用压缩空气吹取制动钳活塞时要小心，最好用厚布做缓冲垫，气体压力由小到大，逐渐增大。

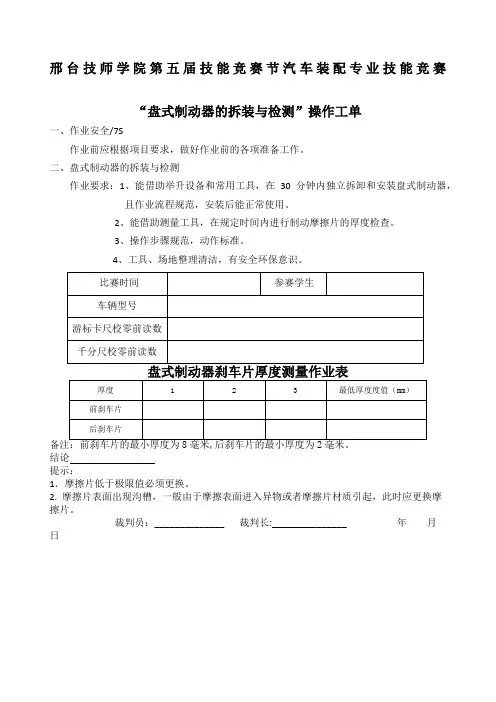

邢台技师学院第五届技能竞赛节汽车装配专业技能竞赛
“盘式制动器的拆装与检测”操作工单
一、作业安全/7S
作业前应根据项目要求，做好作业前的各项准备工作。

二、盘式制动器的拆装与检测
作业要求：1、能借助举升设备和常用工具，在30分钟内独立拆卸和安装盘式制动器，且作业流程规范，安装后能正常使用。

2、能借助测量工具，在规定时间内进行制动摩擦片的厚度检查。

3、操作步骤规范，动作标准。

4、工具、场地整理清洁，有安全环保意识。

结论
提示：
1．摩擦片低于极限值必须更换。

2. 摩擦片表面出现沟槽，一般由于摩擦表面进入异物或者摩擦片材质引起，此时应更换摩
擦片。

裁判员：______________ 裁判长:_______________ 年月
日。

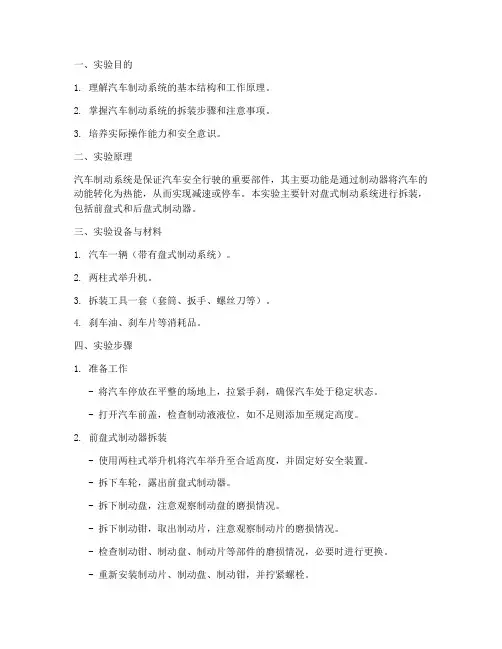

一、实验目的1. 理解汽车制动系统的基本结构和工作原理。

2. 掌握汽车制动系统的拆装步骤和注意事项。

3. 培养实际操作能力和安全意识。

二、实验原理汽车制动系统是保证汽车安全行驶的重要部件，其主要功能是通过制动器将汽车的动能转化为热能，从而实现减速或停车。

本实验主要针对盘式制动系统进行拆装，包括前盘式和后盘式制动器。

三、实验设备与材料1. 汽车一辆（带有盘式制动系统）。

2. 两柱式举升机。

3. 拆装工具一套（套筒、扳手、螺丝刀等）。

4. 刹车油、刹车片等消耗品。

四、实验步骤1. 准备工作- 将汽车停放在平整的场地上，拉紧手刹，确保汽车处于稳定状态。

- 打开汽车前盖，检查制动液液位，如不足则添加至规定高度。

2. 前盘式制动器拆装- 使用两柱式举升机将汽车举升至合适高度，并固定好安全装置。

- 拆下车轮，露出前盘式制动器。

- 拆下制动盘，注意观察制动盘的磨损情况。

- 拆下制动钳，取出制动片，注意观察制动片的磨损情况。

- 检查制动钳、制动盘、制动片等部件的磨损情况，必要时进行更换。

- 重新安装制动片、制动盘、制动钳，并拧紧螺栓。

3. 后盘式制动器拆装- 使用两柱式举升机将汽车举升至合适高度，并固定好安全装置。

- 拆下车轮，露出后盘式制动器。

- 拆下制动盘，注意观察制动盘的磨损情况。

- 拆下制动钳，取出制动片，注意观察制动片的磨损情况。

- 检查制动钳、制动盘、制动片等部件的磨损情况，必要时进行更换。

- 重新安装制动片、制动盘、制动钳，并拧紧螺栓。

4. 安装完成后- 检查制动系统各部件的安装是否牢固，制动液液位是否合适。

- 进行制动性能测试，确保制动系统正常工作。

五、实验结果与分析1. 通过本次实验，掌握了汽车制动系统的拆装步骤和注意事项。

2. 了解了制动系统各部件的磨损情况，为日常维护保养提供了依据。

3. 提高了实际操作能力和安全意识。

六、实验总结本次实验对汽车制动系统进行了拆装，通过实际操作，加深了对制动系统结构和工作原理的理解。

城口职业教育中心技能竞赛节汽车专业技能竞赛
“盘式制动器的拆装与检测”操作工单
一、作业安全/6S
作业前应根据项目要求，做好作业前的各项准备工作。

二、盘式制动器的拆装与检测
作业要求：1、能借助举升设备和常用工具，在30分钟内独立拆卸和安装盘式制动器，且作业流程规范，安装后能正常使用。

2、能借助测量工具，在规定时间内进行制动盘与制动摩擦片的厚度检测。

3、操作步骤规范，动作标准。

4、工具、场地整理清洁，有安全环保意识。

盘式制动器刹车片，制动盘厚度测量作业表
备注：
结论
提示：
1．摩擦片低于极限值必须更换。

2. 摩擦片表面出现沟槽，一般由于摩擦表面进入异物或者摩擦片材质引起，此时应更换摩擦片。

裁判：______________ 裁判:_______________ 年月日。

盘式制动器拆装实训报告一、实训目的盘式制动器拆装实训是机械制造专业的一项基础实训课程，旨在培养学生对机械制动器的基本结构和工作原理的理解，以及掌握盘式制动器拆卸、安装和调整等技能。

二、实训内容1. 盘式制动器结构和工作原理的介绍2. 盘式制动器拆卸步骤3. 盘式制动器安装步骤4. 盘式制动器调整方法三、实训步骤1. 盘式制动器结构和工作原理的介绍盘式制动器由刹车片、刹车盘、刹车卡钳、刹车油管路和液压缸等组成。

当踩下刹车踏板时，液压缸内的液体会使刹车卡钳内部活塞向外推进，使刹车片夹紧在转速较高的轮毂上的刹车盘上，从而达到减速或停止运动的目的。

2. 盘式制动器拆卸步骤（1）将轮胎升起并放置在支架上。

（2）使用扳手松开轮胎上的螺母，将轮胎取下。

（3）用扳手拆卸刹车卡钳上的螺栓，并将刹车卡钳从刹车盘上取下。

（4）拆下刹车片和弹簧，并清洁刹车片和刹车盘。

3. 盘式制动器安装步骤（1）将新的刹车片安装到刹车卡钳中，并用弹簧固定。

（2）重新安装刹车卡钳，用螺栓固定并拧紧。

（3）重新安装轮胎，并用扳手拧紧螺母。

4. 盘式制动器调整方法在完成盘式制动器的拆卸和安装后，需要进行调整。

具体步骤如下：（1）使用扳手松开液压缸上的排气阀门，使空气排出液压缸。

（2）启动发动机，踩下刹车踏板几次，使液压缸内的液体流到各个部位，并检查是否有漏油现象。

（3）检查轮胎是否可以自由旋转，如果不能，则需要重新调整刹车片与刹车盘之间的间隙。

四、实训心得通过这次实训，我对盘式制动器的结构和工作原理有了更深入的了解。

在实际操作中，我也掌握了盘式制动器的拆卸、安装和调整技能。

同时，我也发现，在实际操作中需要特别注意安全问题，如使用支架固定轮胎、佩戴手套等。

总之，这次实训让我受益匪浅，不仅提高了我的技能水平，也让我更加重视安全问题。

盘式制动器的拆装与检验技能竞赛训练教案High quality manuscripts are welcome to download盘式制动器拆装与检验技能竞赛训练教案系部：机械车辆制造技术系指导教师：霍运杰盘式制动器的拆装与检验一、学习目标：1.能按照汽修车间安全防护规定穿戴劳保用品，执行安全操作规程，牢固树立正确的安全文明操作意识。

2.能自主查阅相关资料获取有效信息。

3.能描述制动器的组成部件名称、结构、功能，并能按车间的安全操作规程操作。

4.能检查所用设备功能的完好情况，按操作规程进行常用工、量具的准备。

5.能正确使用常用的工、量具。

6.能正确的识别制动器中各部件的名称及功用。

7.能按车间现场7S管理标准，正确布置工作环境。

8.能按车间规定，整理现场，保养设备，填写设备使用记录单。

9.能与他人开展良好合作，进行有效的沟通。

10.能主动获取有效信息，展示工作成果，对学习与工作进行反思总结。

二、建议课时：20课时三、工作情境描述：在汽车底盘维修工作中，经维修师诊断确定制动器有故障需要分解并更换内部某些零部件，维修技工按技术规范将制动器分解，换上新的零部件组装后使其能正常工作。

四、工作流程与内容：学习活动一制动系介绍(2课时)学习活动二制动系拆装检验(16课时)学习活动三总结与评价(2课时)学习活动一制动器介绍一、学习目标：1.能自主查阅相关资料获取有效信息。

2.能够在实训中严格遵守实训实习管理规定。

3.能够牢固掌握车辆、设备、仪器仪表、工具等的使用注意事项。

4.能够掌握常用汽修工具的使用、维护和保养方法。

5.能按要求正确规范的完成本次学习活动工作页的填写。

6.能与他人开展良好合作，进行有效的沟通。

二、学习地点：一体化教室三、学习课时：20课时四、学习过程：学习引导:1、汽车制动系统在汽车上的位置如下图所示，其功用是：按照需要使汽车减速或在最短离内停车；下坡行驶时保持车速稳定；使停驶的汽车可靠驻停。

#### 一、实训背景随着汽车工业的快速发展，制动系统作为汽车安全性能的重要组成部分，其性能的优劣直接影响到驾驶安全。

盘式制动器因其结构简单、散热性能好、制动力稳定等优点，在现代汽车中得到了广泛应用。

为了提高学生对汽车制动系统的认识，掌握盘式制动器的拆检技能，我们开展了盘式制动器拆检实训。

#### 二、实训目的1. 熟悉盘式制动器的结构和工作原理。

2. 掌握盘式制动器的拆装步骤和注意事项。

3. 学会使用相关工具和设备对盘式制动器进行检测和维修。

4. 培养学生动手能力和团队合作精神。

#### 三、实训内容1. 盘式制动器结构和工作原理介绍2. 盘式制动器拆装实训3. 盘式制动器检测与维修#### 四、实训步骤1. 准备工作（1）准备实训所需工具：扳手、螺丝刀、千斤顶、支撑架、手电筒等。

（2）了解实训车辆制动系统的基本结构。

2. 盘式制动器结构和工作原理介绍（1）盘式制动器主要由制动盘、制动钳、制动块、油管、液压系统等组成。

（2）制动盘与车轮轮毂固定，随车轮一起旋转；制动钳夹紧制动块，制动块与制动盘摩擦产生制动力。

（3）液压系统将驾驶员的踩踏力转换为油压，推动制动钳活塞，使制动块夹紧制动盘。

3. 盘式制动器拆装实训（1）拆卸制动盘：先卸下制动盘固定螺栓，然后使用千斤顶将车轮抬起，用支撑架固定车轮，再拆卸制动盘。

（2）拆卸制动钳：先卸下制动钳固定螺栓，然后拆卸制动块，最后拆卸制动钳。

（3）安装制动钳：按照拆卸的相反顺序安装制动钳和制动块。

（4）安装制动盘：将制动盘安装到车轮轮毂上，并拧紧固定螺栓。

4. 盘式制动器检测与维修（1）检查制动盘：使用游标卡尺测量制动盘厚度，检查制动盘是否存在裂纹、变形等问题。

（2）检查制动块：检查制动块磨损情况，测量制动块厚度，检查制动块是否存在裂纹、变形等问题。

（3）检查制动钳：检查制动钳活塞、密封圈等部件，确保其完好无损。

（4）调整制动间隙：根据实际情况调整制动间隙，确保制动效果良好。
