2012企业网络搭建及应用模拟试题(三)

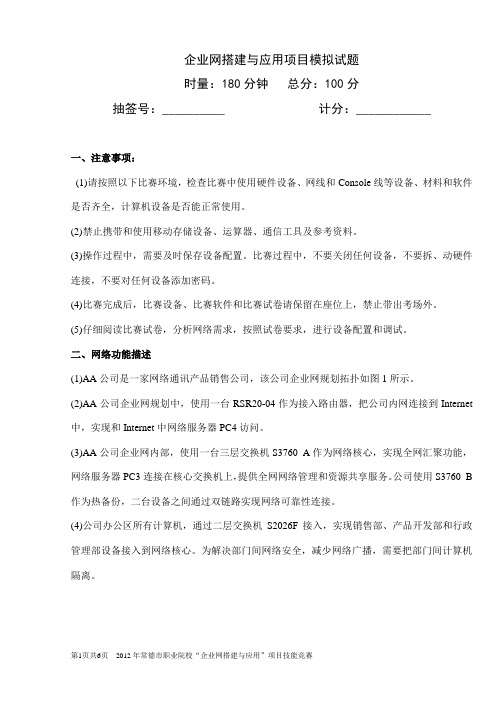

企业网搭建与应用项目模拟试题时量：180分钟总分：100分抽签号：__________ 计分：____________一、注意事项：(1)请按照以下比赛环境，检查比赛中使用硬件设备、网线和Console线等设备、材料和软件是否齐全，计算机设备是否能正常使用。

(2)禁止携带和使用移动存储设备、运算器、通信工具及参考资料。

(3)操作过程中，需要及时保存设备配置。

比赛过程中，不要关闭任何设备，不要拆、动硬件连接，不要对任何设备添加密码。

(4)比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。

(5)仔细阅读比赛试卷，分析网络需求，按照试卷要求，进行设备配置和调试。

二、网络功能描述(1)AA公司是一家网络通讯产品销售公司，该公司企业网规划拓扑如图1所示。

(2)AA公司企业网规划中，使用一台RSR20-04作为接入路由器，把公司内网连接到Internet 中，实现和Internet中网络服务器PC4访问。

(3)AA公司企业网内部，使用一台三层交换机S3760_A作为网络核心，实现全网汇聚功能，网络服务器PC3连接在核心交换机上，提供全网网络管理和资源共享服务。

公司使用S3760_B 作为热备份，二台设备之间通过双链路实现网络可靠性连接。

(4)公司办公区所有计算机，通过二层交换机S2026F接入，实现销售部、产品开发部和行政管理部设备接入到网络核心。

为解决部门间网络安全，减少网络广播，需要把部门间计算机隔离。

试卷内容及评分细则第一部分组网及网络设备配置(30分)(1)制作网线，搭建网络。

(5分)(2)各设备命名采用图1标识。

(1分)(3)S2026F，创建虚拟局域网VLAN10和VLAN20，其中交换机1-10接口分配给销售部，11-20接口分配给产品开发部，销售部和产品开发部接入PC1和PC2，连接在相应VLAN接口上。

(2分)(4)S2026F通过23、24端口和2台核心交换机连接，实现VLAN10(销售部)和VLAN20(产品开发部)间设备互访。

企业网络搭建及应用3、网络拓扑某公司局域网通过双链路连接互联网，在局域网中使用动态路由 OSPF 路由 协议与 RIP V2 路由协议。

 4、IP 规划设备名称RA设备连接接口E0/0 E0/1 S0/1 E0/0 E0/1 S0/1 E0/0 E0/1 S0/1 E0/0 E0/1 S0/1 F0/10 F0/11 VLAN 1 VLAN 15 VLAN 20IP 地址192.168.50.25/30 192.168.10.254/24 192.168.50.21/30 192.168.100.13/30 192.168.100.5/30 192.168.50.22/30 192.168.100.9/30 192.168.100.6/30 192.168.100.41/30 195.1.1.2/29 210.1.1.2/24 192.168.100.42/30 192.168.80.1/30 192.168.50.26/30 192.168.200.10/24 192.168.15.254/24 192.168.20.254/24备注RBRCRDSW-A设备管理地址 1-10 端口所在 VLAN 13-20 端口所在 VLANSW-BF0/10 F0/11 F0/12 VLAN 1 VLAN 30192.168.80.2/30 192.168.100.14/30 192.168.100.10/30 192.168.200.20/24 192.168.30.254 /24设备管理地址 13-16 端口所在 VLAN5．试题内容（1）网线制作； （2）按图示正确连接设备及配置参数。

（3）按图中路由器的标识，分别给路由器命名为 RA，RB，RC，RD。

（4）按图中三层交换机标识，分别命名为 SW-A，SW-B。

（5）给交换机，路由器配置 Telnet/Enable 密码，密码均为：qywldj，密码 以明文方式存储。

企业网络搭建及应用模拟竞赛试题网络配置(本部分30分)下图为某企业网络的拓扑图，出口路由器RSR20-A、核心RG-S3760-A、核心RG-S3760-B、接入交换机RG-S2026及接在接入交换机下的各种业务类型的用户组成分公司业务办公局域网，为了实现网络的稳定，在网络中运行VRRP+MSTP实现双链路双核心。

要求两台核心使用端口汇聚功能提高带宽。

在网络中，VLAN10是生产VLAN，VLAN20是行政VLAN，VLAN30是财务VLAN，VLAN40是销售VLAN。

公司规定下班后不允许访问互联网，（工作时间为周一至周五的9:00-18:00）。

【说明】①本文中所有“X”这个符号，代表组号，例如：第一组，请使用01代替，建立“用户”名：W2Kuser101②根据图示需要制作网线，便于比赛后期根据网络拓扑图搭建网络和调试网络。

③根据网络设备的摆放位置和Console线的长度。

④为设备命名时，名称中的序列号应与网络设备上粘贴标签的序列号一致。

⑤请每台网络设备的配置保存在以记事本的形式保存文档，文档名称：二层交换机为S2-X，路由器分别为R-A-X 和R-B-X，三层交换机分别为S3-A-X和S3-B-X。

最后将5个文档保存在名称为X文件夹中。

⑥配置完相关功能后请尽可能“show”显示，每个设备配置完成后请运行“show running-config”命令。

【要求如下】1．网络物理连接；（1）按图示结构要求制作网络连接电缆；（2）利用电缆正确连接网络设备。

2．在全网所有设备上按照要求配置正确的IP地址；S3760A:Vlan 10 :ip address 172.16.1.1 255.255.255.224Vlan 20:ip address 172.16.1.33 255.255.255.224Vlan 30:ip address 172.16.1.65 255.255.255.224Vlan 40:ip address 172.16.1.97 255.255.255.224F0/1 :no switchport ip address 192.168.1.1 255.255.255.252S3760B:Vlan 10 :ip address 172.16.1.2 255.255.255.224Vlan 20:ip address 172.16.1.34 255.255.255.224Vlan 30:ip address 172.16.1.66 255.255.255.224Vlan 40:ip address 172.16.1.98 255.255.255.224F0/1 :no switchport ip address 192.168.1.5 255.255.255.252R1:F0/0 ip address 192.168.1.2 255.255.255.252 F0/1 ip address 192.168.1.6 255.255.255.252S0/1 ip address 119.1.1.1 255.255.255.252R2:S0/1 ip address 119.1.1.2 255.255.255.252 F0/0 ip address 119.1.1.5 255.255.255.252F0/1 ip address 119.1.1.9 255.255.255.2523．创建VLAN10、VLAN20、VLAN30、VLAN40，并规划交换机S2026接口VLAN，1~4在VLAN10、5~9在VLAN20、10~14在VLAN30、15~20在VLAN40；#inter range fa 0/1-4#witchport access vlan 10#inter range fa 0/5-9#switchport access vlan 20#inter range fa 0/10-14#witchport access vlan 30#inter range fa 0/15-20#switchport access vlan 404．在全部交换机上配置MSTP协议，并且创建二个MSTP实例：Instance0、Instance1；其中，Instance0包括：VLAN10、VLAN20；而Instance1包括：VLAN30、VLAN40；S2026:Spanning-treeSpanning-tree mode mstpSpanning-tree mst configInstance 0 vlan 10,20Instance 1 vlan 30,40S3760A:Spanning-treeSpanning-tree mode mstpSpanning-tree mst configInstance 0 vlan 10,20Instance 1 vlan 30,40S3760BSpanning-treeSpanning-tree mode mstpSpanning-tree mst configInstance 0 vlan 10,20Instance 1 vlan 30,405．设置MSTP的优先级，实现在Instance0中S3760-A为根交换机，在Instance1中S3760-B为根交换机；S3760A:Spanning-tree mst 0 pritory 4096Spanning-tree mst 1 priorty 8192S3760B:Spanning-tree mst 0 pritory 8192Spanning-tree mst 1 priorty 40966．在二层交换机S2026上配置聚合端口port-group 2到端口Fa 0/4的端口镜像，该镜像能把源聚合端口的接收和发送都镜像；monitor session 1 source interface aggretegateport 2 bothmonitor session 1 destination interface FastEthernet 0/47．配置S2026的F0/21-22与S3760A的F0/10-11之间的链路聚合，S2026的F0/23-24与S3760B的F0/10-11之间的链路聚合；S2026:#interface aggretegateport 1#Switchport mode trunk#interface aggretegateport 2#Switchport mode trunkInter range fa 0/21-22Port-group 1Inter range fa 0/23-24Port-group 2S3760AInterface aggretegateport 1Switchport mode trunkInterface range fa 0/10-11Port-group 1S3760BInterface aggretegateport 2Switchport mode trunkInterface range fa 0/10-11Port-group 28．在二层交换机S2026上配置每个vlan的ARP网关防欺骗；int vlan 10anti-ARP-Spoofing ip 172.16.1.1inter vlan 20anti-ARP-Spoofing ip 172.16.1.33inter vlan 30anti-ARP-Spoofing ip 172.16.1.65inter vlan 40anti-ARP-Spoofing ip 172.16.1.97exit9．在二层交换机F0/1-20上配置广播的抑制功能；int rang fa 0/1-20switchport broadcast10．对二层交换机上的生成树进行优化配置，配置到相应端口；Spnning-tree portfast bpdufilter defultInter range fa0/1-20Spanning-tree portfast11．在三层交换机S3760-A上的端口Fa 0/4配置端口安全，最多允许通过50个MAC地址，超过50时，来自新主机的数据帧将丢失；Inter fa 0/4switchport port-securityswitchport port-security maxmunin 50switchport port-security violation shutdown12．对三层交换机使用防扫描功能。

网络搭建模拟考试题与参考答案一、单选题（共70题，每题1分，共70分）1.已知英文字母 a 的ASCⅡ码值为97，那么英文字母p的ASCⅡ码值为( )A、111B、112C、113D、114正确答案：B2.要构建一台域控制器必须在这台计算机上安装以下哪一种服务（）。

A、DNSB、DHCPC、Active DirectoryD、WINS正确答案：C3.以下不会在路由表里出现的是: （）A、下一跳地址B、网络地址C、度量值D、MAC地址正确答案：D4.目前网络设备的MAC地址由（）位二进制数字构成，IP地址由___位二进制数字构成A、48，16B、64，32C、48，32D、48，48正确答案：C5.DNS的端口号是（）。

A、21B、23C、53D、80正确答案：C6.交换机是以属于OSI参考模型（）的设备。

A、物理层B、数据链连路层C、网络层D、传输层正确答案：B7.哪种网络设备可以屏蔽过量的广播流量？( )A、交换机B、集线器C、路由器D、防火墙正确答案：C8.细同轴电缆传输的距离是（）。

A、200米B、50米C、100米D、500米正确答案：A9. 以下不属于网络操作系统的软件是( ) 。

A、NetwareB、WWWC、UnixD、Linux正确答案：B10.OSI/RM是由哪一个机构提出的?A、ISOB、IEEEC、INTERNETD、IETF正确答案：A11.OSPF 的报文中，（）是用于描述本地LSDB 摘要信息的。

A、HelloB、DDC、LSRD、LSU正确答案：B12.统一资源定位器URL由三部分组成:协议,文件名和（）。

A、匿名B、设备名C、域名D、文件属性正确答案：C13.采用全双工通信方式，数据传输的方向性结构为___ ____A、可以在两个方向上同时传输B、只能在一个方向上传输C、可以在两个方向上传输，但不能同时进行D、以上均不对正确答案：A14. 在计算机内部，数据加工、处理和传送的形式是__。

-网络搭建与应用（题目 A ）一、项目背景假设你是某企业的网络管理员，你所在企业的网络分为：办公网和数据中心两部分，网络拓扑图如下所示：同时，为了连接办公网和数据中心，该企业从ISP 租用了两种类型的线路：100M 线路（由RSR20模拟）；2M ，SDH 线路（由S21模拟）。

二、功能实现2.1 网络搭建1、请根据拓扑图中已有的IP 地址，规划好网络设备的IP 地址、vlan 、网关等。

2、在ISP 的100M 线路上，S37-1，S37-2和RSR20之间配置OSPF 动态路由，实现连通。

3、在ISP 的2M,SDH 线路上，S37-1与S21之间、S37-2与S21之间使用trunk 线路；S37-1与S21之间配置vlan100作为互联vlan ，S37-2与S21之间配置vlan200作为互联vlan 。

4、在ISP 的2M,SDH 线路上，S37-1与S37-2之间配置静态路由，但因为线路带宽不够，2M,SDH 线路只作为100M 线路的备份，在100M 线路失效时，传输数据。

2.2 Windows 安装与配置1、在VM 上安装Windows Server 2008。

2、在Windows Server 上创建活动目录，作为域控制器，Printer server 加入域。

3、配置组策略，设置安全策略，建立桌面文件重定向，使不同的用户在客户端登录，显示不同的桌面。

4、安装配置基于域的数字证书，使用https 协议在客户端浏览指定网页。

2.3 Linux 安装与配置Print server192.168.1.2 S37-2192.168.1.1Linux server 172.20.1.1 Windows client 192.168.10.1 S37-1数据中心2.2.2.2/30 1.1.1.2/301、在VM上安装Linux（Fedora 8）。

2、在Linux上安装、配置FTP服务器，并设置FTP服务器文件目录、用户权限。

网络搭建与应用测试试题库含答案1、Windows中可以设置、控制计算机硬件配置和修改显示属性的应用程序是( )。

A、WordB、ExcelC、资源管理器D、控制面板答案：D2、Internet服务有万维网、电子邮件、( )等。

A、文件传输B、文件上传C、文件下载D、在线聊天答案：A3、网页文件实际上是一种( )。

A、声音文件B、图形文件C、图像文件D、文本文件答案：D4、静态路由的优点不包括: ( )A、管理简单B、自动更新路由C、提高网络安全性D、节省带宽答案：B5、查看路由器上的所有保存在 flash 中的配置数据应在特权模式下输入命令:( )A、show running-configB、show interfaceC、show startup-configD、show memory答案：A6、进入千兆交换机第1槽第4口使用命令是( )A、GigabitEthernet t 1/4B、interface fastethernet 1/4C、interface GigabitEthernet 1/4D、interface GigabitEthernet 4/1答案：C7、拓扑结构有一个中心控制点,易于设计和安装,网络介质直接从中心的集线器或交换机处连接到工作站所在区域。

缺点是一旦中心控制点设备出现问题,容易发生单点故障。

这种局域网常用的拓扑结构为( )。

A、星型B、总线型C、树型D、环型答案：A8、办公网络中计算机的逻辑组织形式可以有两种,工作组和域。

下列关于工作组的叙述中正确的是( )A、工作组中的每台计算机都在本地存储账户B、本计算机的账户可以登录到其它计算机上C、工作组中的计算机的数量最好不要超过10 台D、工作组中的操作系统必须一样答案：C9、在以太网中,是根据( )地址来区分不同的设备的A、 IP地址B、 IPX地址C、 LLC地址D、 MAC地址答案：D10、采用专用线路通信时,可以省去的通信阶段是( )A、建立通信线路B、建立数据传输链路C、传送通信控制信号和数据D、双方确认通信结束答案：A11、当路由器接收的IP报文中的目标网络不在路由表中时,(没有缺省路由时)采取的策略是 ( )A、丢掉该报文B、将该报文以广播的形式发送到所有直连端口C、直接向支持广播的直连端口转发该报文D、向源路由器发出请求,减小其报文大小答案：A12、不同的芯片有不同的字长, 目前芯片有多种型号,其中奔腾Ⅳ芯片的字长是( )。

2012年重庆市企业网搭建与应用竞赛题目
（综合布线部分）
竞赛队编号：机位号：总分：分
注意：
1、全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别，不得填写任何形式的识别性标记。

2、本竞赛中使用的器材、竞赛题等不得带出竞赛场地。

3、本次竞赛以西元网络配线端接装置（KYPXZ-01-07）为平台，网络跳线测试仪、网络压接线实验仪等竞赛设备已经全部安装到竞赛平台上，设备安装位置如图1所示。

图1 西元网络配线端接装置设备安装图-赛前
1、完成网络设备安装上架（6%）
在图1所示的西元网络配线端接装置（产品型号KYPXZ-01-07）上完成6台网络设备的安装上架，从上往下依次安装，第一台网络设备安装在第27U处，每两台网络设备之间隔1个孔，具体安装位置按照图2所示。

要求设备安装上架位置正确、牢固。

图2 西元网络配线端接装置设备安装图-安装网络设备后
2、完成复杂永久链路端接（9%）
在图1所示的西元网络配线端接装置（产品型号KYPXZ-01-07）上完成6组复杂永久链路的布线和模块端接，路由按照图3所示，每组链路有3根跳线，端接6次。

要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。

计算机技能竞赛企业网络搭建及应用模拟题(2008-11-09 11:18:26)标签：教育计算机技能竞赛企业网络搭建及应用模拟题（一）网络设备配置部分需求：某企业的局域网，核心三层-A、核心三层-B、接入二层、路由及接在接入交换机下的各种业务类型的用户组成分公司业务办公局域网,为了实现网络的稳定在网络中运用双链路双核心。

要求两台核心使用端口汇聚功能提高带宽。

不允许使用QQ聊天。

网络连接计算机技能竞赛企业网络搭建及应用模拟题（二）(2008-11-09 11:40:30)标签：教育计算机技能竞赛企业网络搭建及应用模拟题（二）根据下表，为设备设定响应的地址企业网络搭建与应用1．企业网络搭建（满分60）网线制作正确（0-5），按题目要求拓扑连接正确（0-5），二层交换机、三层交换机、路由器配置合理正确（0-50）2．内部资源共享（满分40）局域网内Windows 服务器配置正确（0-20），Linux服务器配置正确（0-20）园区网互联及网站建设1．网络搭建（满分40）网线制作正确（0-5），按题目要求拓扑连接正确（0-5），三层交换机、路由器配置合理正确（0-30），2．内部资源共享（满分20）局域网内服务器配置(Windows和Linux)正确（0-20）3．网站建设（满分40）网站服务配置发布测试正确（0-15）网页制作主题突出、内容健康（0-5）；结构清晰、规范（0-5）；色彩使用搭配合理、美观（0-5）；网站后台管理规范（0-10）动画片制作1．创意（15分）:主题明确，内容健康，切合命题,设计思路清晰，创意新颖独到。

2．美感（15分）:色彩运用合理，风格突出,布局结构得当，美感独具。

3．镜头与节奏(15分):动画相关技术应用准确,整体节奏活泼动感,镜头切换流畅.4．音乐(10分):音乐与画面配合到位,无错位失真.5．技术（10）:相关技术运用合理，表达通顺，画面流畅。

6．原创内容(30分)：评委按原创动画内容的多少与质量给分。

一、单选题（题数：25道，总分：50分）1、小李需要利用电脑上网，为了保护计算机和相关资料的安全，他对自己的计算机系统采取了一定的安全防范措施，下列做法中恰当的是( )A、及时从操作系统的官方网站下载系统补丁并安装；正确设置操作系统的防火墙功能；从网络上下载杀毒软件破解版并安装；定期备份数据B、及时从操作系统的官方网站下载系统补丁并安装；正确设置操作系统的防火墙功能；购买正版杀毒软件，安装并及时升级；定期备份数据C、正确设置操作系统的防火墙功能；购买正版杀毒软件，安装并及时升级；定期备份数据D、正确设置操作系统的防火墙功能；借用他人购买的正版杀毒软件并安装；定期备份数据系统答案：B2、Internet使用的主要网络通信协议是____，中文意思是“传输控制协议/网际协议”。

( )A、TCP/IPB、NetBEUIC、IPX/SPXD、ATM LAN系统答案：A3、关系数据库中用来存储数据的表格，其形式为：( )A、一维表B、二维表C、表库D、数据库系统答案：B4、关于FlashGet(网际快车)软件，错误的说法是( )A、它是一种常用的下载工具B、它支持多线程下载C、它支持断点续传D、它不支持批量下载系统答案：D5、图像分为矢量图像和点阵图像两种类型，下列关于矢量图的说法中哪一个是正确的？( )A、矢量图不易制作出丰富多彩的图像，文件容量较大，对图像进行缩放和旋转时容易失真，可以用Flash进行矢量图编辑B、矢量图不易制作出丰富多彩的图像，文件容量较小，对图像进行缩放和旋转时不易失真，可以用Photoshop进行矢量图编辑C、矢量图不易制作出丰富多彩的图像，文件容量较小，对图像进行缩放和旋转时不易失真，可以用Photoshop、Flash、画图等软件进行矢量图编辑D、矢量图不易制作出丰富多彩的图像，文件容量较小，对图像进行缩放和旋转时不易失真，可以用Flash进行矢量图编辑系统答案：D6、一个班级有多名学生，每个学生只能在一个班级学习，班级与学生之间的联系是：( )A、多对多B、一对多C、二对一D、一对二系统答案：B7、清华大学计算机科学系的一台主机域名为“”，则“www”是：( )A、代表计算机科学系B、机构名C、主机名D、地区域或行业名系统答案：C8、小华家里原先只有一台笔记本电脑通过一条ADSL线路接入因特网，现在小华家又购买了一台配有无线网卡的笔记本电脑，现要求两台笔记本电脑在家中任意房间可同时上网，那么需要再配置的设备是( )A、交换机B、集线器C、代理服务器D、无线路由器系统答案：D9、下列属于外存储器的是：( )A、CPUB、硬盘C、RAMD、ROM系统答案：B10、在Excel中，要计算C5到E5之间所有单元格中数据的平均值，正确的选项是( )A、A VERAGE(C5:E5)B、=AVERAGE(C5:E5)C、A VERAGE(C5+E5)D、=A VERAGE(C5+E5)系统答案：B11、计算机中信息的存放形式是：( )A、二进制B、八进制C、十进制D、十六进制系统答案：A12、WWW客户端与WWW服务器之间的信息传输使用的协议为：( )A、SMTPB、FTPC、IMAPD、HTTP系统答案：D13、王老师将信息技术办公室的5台电脑组成了如下图所示的网络。

网络搭建模拟题（附参考答案）一、单选题（共80题，每题1分，共80分）1、在下面的服务中,（）不属于Internet标准的应用服务。

A、WWW服务B、Email服务C、FTP服务D、NetBIOS服务正确答案：D2、Windows的任务栏可用于( )。

A、修改程序项的属性B、启动应用程序C、切换当前应用程序D、修改程序组的属性正确答案：C3、若十进制数为57，则其二进制数为（）。

A、111001B、111011C、110011D、110001正确答案：A4、生成树协议是由_____标准规定A、802.3uB、802.1dC、802.1qD、802.3正确答案：B5、和内存储器相比，外存储器的特点是（）。

A、容量大，速度快，成本低B、容量小，速度快，成本高C、容量大，速度慢，成本低D、容量小，速度快，成本低正确答案：C6、操作系统是一种（）。

A、工具软件B、系统软件C、应用软件D、调节软件正确答案：B7、TCP协议工作在以下的哪个层（）A、物理层B、链路层C、传输层D、应用层正确答案：C8、6位二进制数最大能表示的十进制整数是（）。

A、31B、32C、64D、63正确答案：D9、WWW最初是由( )实验室研制的。

A、CERNB、AT&TC、ARPAD、Microsoft Internet Lab正确答案：C10、计算机的主频是它的主要性能指标之一。

主要性能指标还包括下列四项中的( )。

A、有无喷墨打印机B、有无绘图功能C、主机机箱的种类D、字长正确答案：D11、打印机是计算机的输出设备，分为击打式及非击打式两类。

关于它们的比较，正确的描述是( )。

A、非击打式打印机的打印质量较高B、两类打印机打印速度相同C、两类打印机的打印方式完全相同D、两类打印机打印时的噪音相同正确答案：A12、下列4种软件中属于应用软件的是( )。

A、财务管理系统B、DOSC、Windows 98D、Windows 2000正确答案：A13、计算机的技术指标有多种，而最主要的应该是（）。
