企业网络搭建及应用模拟试题

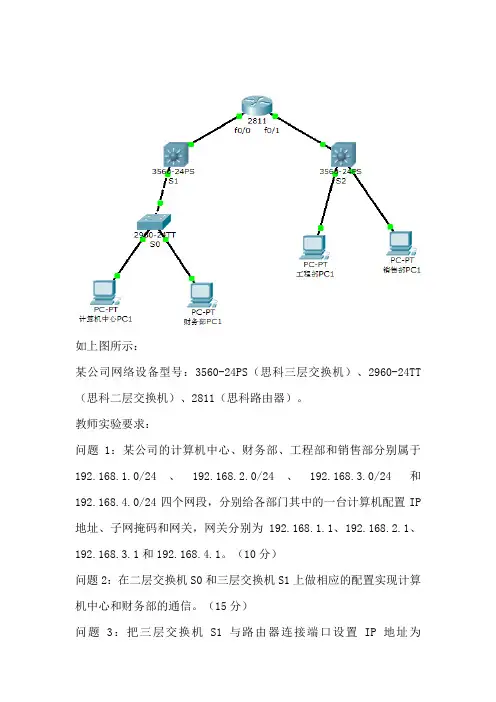

如上图所示：某公司网络设备型号：3560-24PS（思科三层交换机）、2960-24TT （思科二层交换机）、2811（思科路由器）。

教师实验要求：问题1：某公司的计算机中心、财务部、工程部和销售部分别属于192.168.1.0/24、192.168.2.0/24、192.168.3.0/24和192.168.4.0/24四个网段，分别给各部门其中的一台计算机配置IP 地址、子网掩码和网关，网关分别为192.168.1.1、192.168.2.1、192.168.3.1和192.168.4.1。

（10分）问题2：在二层交换机S0和三层交换机S1上做相应的配置实现计算机中心和财务部的通信。

（15分）问题3：把三层交换机S1与路由器连接端口设置IP地址为192.168.5.2/24，路由器端口f0/0设置IP为192.168.5.1/24，并且在f0/1的子端口上设置工程部和销售部的网关。

（20分）问题4：给二层交换机默认vlan 1配置管理IP为192.168.1.9/24，并实现财务部计算机（PC）直接远程telnet192.168.1.9管理此交换机。

（注：远程登录和enable密码均设置为123，勿需给Console 口设置密码）（20分）问题5：在三层交换机和路由器上做相应的配置实现计算机中心、财务部、工程部和销售部四个部门之间的通信。

（35分）配置完毕后，结果以*.pkt格式文件保存在本机桌面上，文件名为groupx（x为比赛所使用的计算机编号）。

如图所示：某公司内网设备型号：3560-24PS（思科三层交换机）、2960-24TT （思科二层交换机）、2811（思科路由器）。

学生实验要求：问题1：分别给公司财务部和工程部电脑配置上IP地址、子网掩码和网关地址，要求财务部为192.168.1.0/24网段，网关1.1；工程部为192.168.2.0/24网段地址，网关2.1。

（10分）问题2：在二层交换机上做相应的配置实现工程部所有电脑（PC）处于同一个vlan 2，实现相同部门间的通信。

计算机应用技能竞赛
企业网络搭建与应用项目竞赛样卷
网络互联的拓扑结构如图1所示，请按图示要求（按TIA568B标准自制网线）完成相关网络设备的连接与设置：
图1
技术要求：
一、网络设备调试
1．拓扑结构如图1所示，PC_1（Windows Server 2008）,PC_2(Linux)，PC_3（Windows Server 2008）、PC_4(Windows XP)。

2．设置每台设备远程登录密码、console密码、特权密码分别指定为star。

3．使用动态路由协议ospf实现内网互通。

能使PC_3与内网互访。

4．只容许工作时间使用MSN，MS访问端口如下。

UDP方式：169.89.75.201，8000端口；TCP方式：169.89.70.98，433端口（工作时间8:30~12:00和14:30~18:00）。

5．禁止内网访问Internet的ftp访问。

6．禁止内网使用BT下载，BT server常用端口10000以上。

网络搭建测试题（附参考答案）一、单选题（共70题，每题1分，共70分）1.IGP的作用范围是（）A、自然子网范围内B、局域网内C、区域内D、自治系统内正确答案：D2.下列哪种管理方式是属于带外管理方式？A、Console线管理B、Telnet管理C、WEB管理D、SNMP管理正确答案：A3.通常所说的ADSL是指（）。

A、上网方式B、电脑品牌C、网络服务商D、网页制作技术正确答案：A4.Internet是()A、广域网B、局域网C、ATM网D、以太网正确答案：A5.MODEM是一种()A、输入设备B、显示卡C、调制解调器D、输出设备正确答案：C6.交换机互联中的环路问题是用什么技术来解决的（）A、VLANB、STPC、VTPD、RIP正确答案：B7.提供不可靠传输的传输层协议是（）。

A、TCPB、IPC、UDPD、PPP正确答案：C8.HTTP协议使用的端口号是？（）A、20B、25C、80D、69正确答案：C9.IEEE802.3标准以太网的物理地址长度为（）A、32bitB、48bitC、16bitD、64bit正确答案：B10.IP地址共5类，常用的有()类，其余留作其他用途。

A、1B、4C、2D、3正确答案：D11.以太网交换机一个端口在接收到数据帧时，如果没有在MAC地址表中查找到目的MAC地址，通常如何处理？（）A、把以太网帧复制到所有端口B、把以太网帧单点传送到特定端口C、把以太网帧发送到除本端口以外的所有端口D、丢弃该帧正确答案：C12.MIPS通常用来描述计算机的运算速度，其含义是（）A、每分钟处理百万个字符B、每秒钟处理百万个指令C、每秒钟处理百万个字符D、每分钟处理百万个指令正确答案：B13.STP协议缺省的优先级为？（）A、32767B、0C、1D、32768正确答案：D14.世界上公认的第一台计算机是（）A、ENIACB、EDSACC、EDVACD、103机正确答案：A15.在缺省的情况下，如果一台路由器在所有接口同时运行了RIP和OSPF两种动态路由协议，下列说法中正确的是:()A、针对到达同一网络的路径，在路由表中只会显示RIP发现的那一条，因为RIP协议的花费值（metric）更小B、针对到达同一网络的路径，在路由表中只会显示OSPF发现的那一条，因为OSPF协议的花费值（metric）更小C、针对到达同一网络的路径，在路由表中只会显示RIP发现的那一条，因为RIP协议的优先级更高D、针对到达同一网络的路径，在路由表中只会显示OSPF发现的那一条，因为OSPF协议的优先级更高正确答案：D16.无线LAN方式接入Internet的缺点在于（）A、接入速度慢B、不方便C、成本较高D、不稳定正确答案：C17.按网络功能来划分（）是网络功能，（）是用户功能。

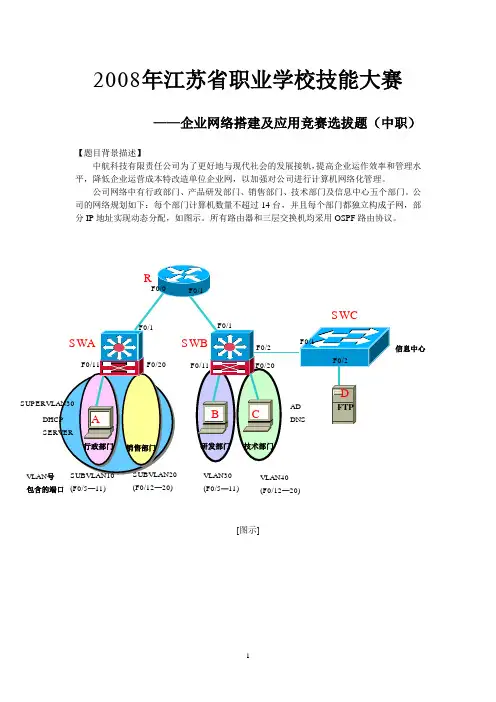

2008年江苏省职业学校技能大赛——企业网络搭建及应用竞赛选拔题（中职）【题目背景描述】中航科技有限责任公司为了更好地与现代社会的发展接轨，提高企业运作效率和管理水平，降低企业运营成本特改造单位企业网，以加强对公司进行计算机网络化管理。

公司网络中有行政部门、产品研发部门、销售部门、技术部门及信息中心五个部门。

公司的网络规划如下：每个部门计算机数量不超过14台，并且每个部门都独立构成子网，部分IP 地址实现动态分配，如图示。

所有路由器和三层交换机均采用OSPF 路由协议。

[图示](F0/5—11) 信息中心(F0/12—20) VLAN 号 包含的端口 (F0/12—20) (F0/5—11)【实现要求】1、组建“背景描述”及“图示”中所设计的网络，具体要求如下：（1）根据图示网络规划，规划分配IP地址（行政部门和销售部门IP地址实现动态分配），并将网络地址规划分配方案以记事本形式列出，文件名为“IP地址方案”。

在计算机A 的桌面建立文件夹，文件夹以参赛队名称命名，将“IP地址方案”文件存放在该文件夹中。

（2）正确配置VLAN，为相关设备和端口配置设计好的IP地址，其中SUBVLAN10和SUBVLAN20是SUPERVLAN30的子VLAN。

所有设备所需密码均设置为STAR。

（3）R、SW A、SWB上使用OSPF路由协议。

（4）行政部门和销售部门实现动态IP地址分配，计算机A作为DHCP服务器，在三层交换机SWA实现DHCP中继代理。

（5）在SWB上配置ACL：a．研发部门网段的主机只能在正常上班时间访问D计算机的FTP服务，拒绝PING 服务。

b．在SWB控制台上不能访问信息中心网段内主机的所有服务。

（6）在SWB实现端口F0/11所连计算机IP地址和MAC地址的绑定。

（7）将设备的配置文件拷贝到计算机A桌面上以参赛队名称命名的文件夹中，标明文件所属设备。

2、信息中心计算机D安装Linux操作系统，研发部门计算机B安装Windows XP SP2操作系统，行政部门计算机A和技术部门计算机C安装Windows 2000 Server SP4操作系统。

计算机应用技能大赛试卷企业网络搭建及应用参赛说明一、注意事项：1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。

2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。

3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加、密码，试卷留在考场。

4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。

5、竞赛时间为180分钟二、竞赛环境：硬件环境：设备类型设备型号设备数量（台）设备配置环境路由器RSR20-04或者RSR20-14 4三层交换机RG-S3760-242或者RG-S3760E-241无线控制器RG-WS3302或者RG-WS5302POE供电模块RG-E-120或者RG-E130 2无线接入点RG-AP220-E 2计算机 442U网络配线端接装置KYPXZ-01-07 1工具箱KYGJX-15 1无线测试环境笔记本电脑一台笔记本电脑一台自带无线网卡 1无线接入点RG-AP220-E 若干POE供电模块RG-E-120或者RG-E130 若干软件环境：软件名称介质形式软件数量Windows XP Pro (中文版) C:\soft 1centos 5.5 C:\soft 1Windows Server 2008 R2(中文版) C:\soft 1Oracle VM VirtualBox 4.0.4 已安装 1Microsoft Office 2003(中文版) C:\soft 1Network Stumbler C:\soft 1三、网络拓扑某集团公司全国有两家公司，总公司和分公司。

总公司电脑数量较多，分公司电脑数量较少。

总公司和分公司通过穿越internet建立vpn隧道来进行内部访问。

同时总公司和分公司的员工都可以访问互联网。

如果您是这个网络项目的网络工程师，可根据下面的需求构建一个安全、稳定的网络。

RSR-20-C为运营商路由器，上面只能做静态路由（1）总公司网络已知总公司分为内部办公VLAN 10、上网VLAN 20、服务器VLAN 50、无线用户VLAN 30，无线AP管理VLAN 40，与无线控制器互联VLAN 60，需要创建VLAN 10、VLAN 20、VLAN 30、VLAN 40、VLAN 50、VLAN 60。

网络搭建及应用竞赛试题一一、描述瑞华企业计划实现数字化办公。

其中一是搭建企业内部局域网，实现企业内部网络互连、资源共享，二是实现企业内部的行政、生产、财务、销售部门网络分离，防止企业内部信息泄露。

本次竞赛的任务即是完成此企业内部网络的搭建。

根据设计要求，网络互联的拓扑结构如图1所示，请按图示要求完成相关网络设备的连接及安装与配置：二、技术要求：1、网络连接1）按图示结构要求制作网络连接电缆；2）利用电缆正确连接网络设备；3）根据IP地址与子网掩码将pc机连接到适当端口。

2、网络设备配置1）在交换机S2026上创建VLAN10，端口F0/1~5在VLAN10；在S3760B 上创建VLAN20、VLAN30，端口F0/1~5在VLAN20、端口F0/6~10在VLAN30；2）配置S2026与S3760A之间的两条交换机间链路；3）为了增强带宽并提供链路冗余备份，在S3760A与S3760B之间使用链路聚合技术；4）在S2026与S3760A之间的冗余链路中使用STP技术防止桥接环路的产生，并通过手工配置使S3760A成为STP的根。

5）在交换机S3760A上为所有的VLAN创建对应的网关，并配置RSR20的接口地址；6）在S3760A上使用具有三层特性的物理端口实现与RSR20的互联。

7）在S3760A上实现各VLAN间的通信。

并在S3750A与RSR20上使用静态路由，实现全网的互通。

8）在RSR20上配置ACL实现只有上班时间（周一至周五的9:00-18:00）才可以允许访问互联网；9）配置地址转换，使内网主机可以访问外网的PC1；10）在交换机S3760A上配置dhcp中继，使各个虚拟局域网上的主机能自动获取dhcp服务器上分配的ip地址、网关和dns服务器地址；11）对各个网络互联设备配置vty，密码统一为123，要求能实现远程管理。

3、windows server 2003 配置1）在pc2上已安装了windows server 2003基本系统；2）在pc2上配置web服务器，要求：要求配置两个站点，一个用于发布网站 ，另一个用于发布网站。

2009年全国职业学校技能大赛——企业网络搭建及应用竞赛题[图示]【实现要求】1、 组建“图示”中所设计的网络，并用上题中设计好的IP 地址进行配置。

具体要求如下：（1） 正确配置VLAN ，为相关设备和端口配置设计好的IP 地址。

（2） R 、SWA 、SWB 上使用OSPF 无类路由协议。

（3） 在R 上进行QOS 配置，要求对F0/1端口出接口流量进行CAR 流量监管，使其www 流量不超过500kbps 。

（4） 在SWB 上配置ACL ，允许VLAN20的计算机在工作日早晨8点到下午20点访问计算机D 的FTP 服务，允许PING 服务,拒绝等其他服务。

（5） 在SW A 实现端口F0/11与所连计算机的MAC 地址的绑定。

（6） 在SW A 实现DHCP ，使VLAN10中的计算机B 自动获取地址,其中192.168.3.2－192.168.3.99作为保留地址，DNS 为192.168.4.2，租期不限。

将网络设备(R 、SWA 、SWB)的配置文件打印出来，并标明所属设备，最后加上企业网第____ 场，抽签号：_______。

考试结束上交。

同时将文件保存在A 号机的d:\目录中。

VLAN10 (F0/5—11) 192.168.3.1/24FTPF0/11192.168.1.1/30F0/11F0/2192.168.1.2/30192.168.4.2/27192.168.5.2F0/0F0/1VLAN20 (F0/12—20) 192.168.4.1/27F0/20F0/1F0/1172.10.0.2 172.20.0.1RSWA SWBSWC1、 图中部分IP 地址设计已经给出。

2、 实现VLAN 的划分和IP 地址分配。

3、 使用OSPF 无类路由协议。

4、 SWB 上设置ACL 。

5、 在SWA 实现端口F0/11与所连计算机MAC 地址的绑定。

6、 在R 的F0/1端口上进行QOS 配置，限制出接口的www 流量不超过500kbps 。

省职业院校计算机技能大赛企业网络搭建及应用竞赛试题（中职）网络配置(本部分30分)下图为赛德企业网络的拓扑图，S2026上连接2台PC，2台PC处于不同的VLAN 中。

S3760B上连接2台PC，2台PC处于不同的VLAN中。

S3760A使用具有三层特性的物理端口与RSR20相连。

为了增强带宽并提供链路的冗余备份，在S3760A与S3760B 之间使用链路聚合技术，在S2026与S3760A之间使用冗余链路相连。

请按图示要求完成相关网络的连接以及设备的安装与配置。

RSR20S3760A S3760BS2026PC3F0/20F0/11F0/23F0/24F0/23F0/24VLAN30:172.16.30.1/24VLAN50:172.16.50.1/24VLAN60:172.16.60.10/24VLAN80:172.16.80.20/24【说明】①本文中所有“X”这个符号，代表组号，例如：第一组，请使用01代替，建立“用户”名：W2Kuser101②请每台网络设备的配置保存在以记事本的形式保存文档，文档名称：二层交换机为S2-X，路由器为R-X，三层交换机分别为S3-A-X和S3-B-X。

最后将4个文档保存在名称为X 文件夹中。

③配置完相关功能后请尽可能“show”显示，每个设备配置完成后请运行“show running-config”命令。

【要求如下】1．网络物理连接（2分）（1）按图示结构要求制作网络连接电缆；（2）利用电缆正确连接网络设备。

2．配置设备名称：S2026二层交换机为S2-X，RSR20路由器为R-X，S3760A、S3760B这两个三层交换机分别为S3-A-X,S3-B-X。

（2分）3. 按图示，在二层交换机S2026上划分VLAN，并加入相应的端口（包括PC机与服务器所用的端口）。

（2分）4. 按图示，在三层交换机S3760A上划分VLAN，并加入相应的端口。

（2分）5. 按图示，在三层交换机S3760B上划分VLAN，并加入相应的端口（包括PC机与服务器所用的端口）。

精品文档企业网搭建技能大赛模拟试题及答案背景介绍，汇聚和核心层使用了两台三下图为某企业网络的拓扑图，接入层采用二层交换机S2126 用于连接到外部网络。

S3750BS3750A和，网络边缘采用一台路由器R1762层交换机上连接一台S2126S2126与S3750A之间使用两条链路相连。

为了实现链路的冗余备份，服务器和一台打印服务器，两台服S3750B上连接一台FTPVLAN PC，PC处于100中。

R1762相连，在使用具有三层特性的物理端口与R1762务器处于VLAN 200中。

S3750A Web服务器。

的外部接口上连接一台外部的:拓扑编址172.16.100.100/24：PC172.16.100.1/24 接口：S3750A VLAN 100172.16.200.1/24 S3750A VLAN 200接口：10.1.1.2/24 S3750A F0/20：172.16.200.10/24 服务器：FTP172.16.200.20/24 打印服务器：10.1.1.1/24 ：R1762 F1/0精品文档．精品文档10.1.2.1/24 ：R1762 F1/110.1.2.2/24/24 服务器：Web网络需求服务器，以实现文件的为了实现网络资源的共享，需要PC机能够访问内部网络中的FTP机需要能够通上传和下载。

并且PC机需要连接到打印服务器以进行远程的打印操作。

PC Web服务器，并能够进行网页的浏览。

Web过网络连接到外部的实验题目5机与服务器加入到相应的VLAN中。

（1、在S2126与S3750B上划分VLAN，并把PC 分）之间的交S3750A与S3750BS3750A2、配置S2126与之间的两条交换机间链路，以及（10分）换机间链路。

并通过手STP技术防止桥接环路的产生，与3、在S2126S3750A 之间的冗余链路中使用STP的根。

分）（工配置使10S3750A成为分）（5的接口配置VLAN 接口和4、R1762 为IPS3750A的地址。

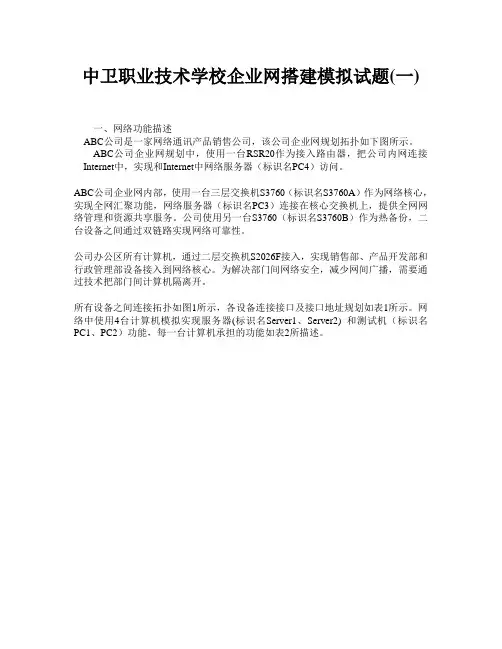

中卫职业技术学校企业网搭建模拟试题(一)一、网络功能描述ABC公司是一家网络通讯产品销售公司，该公司企业网规划拓扑如下图所示。

ABC公司企业网规划中，使用一台RSR20作为接入路由器，把公司内网连接Internet中，实现和Internet中网络服务器（标识名PC4）访问。

ABC公司企业网内部，使用一台三层交换机S3760（标识名S3760A）作为网络核心，实现全网汇聚功能，网络服务器（标识名PC3）连接在核心交换机上，提供全网网络管理和资源共享服务。

公司使用另一台S3760（标识名S3760B）作为热备份，二台设备之间通过双链路实现网络可靠性。

公司办公区所有计算机，通过二层交换机S2026F接入，实现销售部、产品开发部和行政管理部设备接入到网络核心。

为解决部门间网络安全，减少网间广播，需要通过技术把部门间计算机隔离开。

所有设备之间连接拓扑如图1所示，各设备连接接口及接口地址规划如表1所示。

网络中使用4台计算机模拟实现服务器(标识名Server1、Server2) 和测试机（标识名PC1、PC2）功能，每一台计算机承担的功能如表2所描述。

第一部分组网及网络设备配置（30分）1. 交换网功能配置（13分）（1）依拓扑图制作网线，网线数目及类型自己判断。

（3分）（2）在S2026F上创建虚拟局域网VLAN10和VLAN20，其中交换机1~7接口分配给销售部，8~15接口分配给产品开发部，销售部和产品开发部接入PC1和PC2，连接在相应VLAN接口上。

（2分）（3）S2026F通过23、24端口和2台核心交换机连接，实现VLAN10（销售部）和VLAN20（产品开发部）间设备互访。

（4分）（4）S3760A作为网络核心交换机，S3760B作为核心交换机热备份，通过13、14端口实现冗余连接，实现聚合链接、均衡负载功能。

（2分）（5）设置核心交换机S3760A为根交换机（优先级为0），全网启用快速生成树，实现网络连接的稳定性。

比赛注意事项：1．本次竞赛时间为180分钟，中间不安排休息，竞赛结束后，请自觉停止操作。

2．本次竞赛分三部分，其中网络搭建部分40%，Windows 系统部分30%，Linux 系统部分30%。

3．竞赛过程中如果遇到网络设备或是计算机有硬件故障，请及时和老师联系。

技术要求：1、网络连接（8分）1） 按图示结构要求制作网络连接电缆；（4分）2） 利用电缆正确连接网络设备；（4分）2、网络设备配置（32分）1） 按图配置各设备及电脑（包括虚拟电脑）的名称及IP 地址。

（3分） 2） 在交换机S2126上创建VLAN10，将端口F0/10~14划在VLAN10；创建VLAN20，端口F0/15~19划在VLAN20；在S3760A 上创建VLAN30，端口F0/16~20划在VLAN30。

（3分）RSR20 共享打印机自动获取Linux 192.168.2.3/24S2126F0/10F0/15F0/0.1: 192.168.1.1/24 F0/0.2: 192.168.2.1/24 F0/1: 119.1.1.1/30 F0/1: 119.1.1.2/30 F0/1 F0/10-11 172.16.3.97/30 F0/10-11 172.16.3.98/30S3760A:3）在S2126中配置特权密码，密码为abcdef，要求为密文显示。

VLAN10配置IP地址，IP地址为192.168.1.254/24。

（3分）4）在RSR20、S3760A和S3760B上配置特权密码，密码统一都设为abcdef，要求为明文显示。

对这四个设备都配置远程管理，并都要求登录时需要输入用户名和密码。

用户名都设置为：hnyz，密码都为：123456。

（5分）5）在RSR20上进行配置让PC1、PC2及linux互相访问。

（5分）6）S3760A，S3760B通过10、11端口实现聚合链接并根据网络图分别设置好IP地址。

网络搭建习题库及答案一、单选题（共60题，每题1分，共60分）1、以下不会在路由表里出现的是: （）A、下一跳地址B、网络地址C、度量值D、MAC地址正确答案：D2、两台以太网交换机之间使用了两根5类双绞线相连，要解决其通信问题，避免产生环路问题，需要启用（）技术A、源路由网桥B、生成树网桥C、AC子层网桥D、介质转换网桥正确答案：B3、以下的网络分类方法中，哪一组分类方法有误（）。

A、环型网/星型网B、局域网/广域网C、对等网/城域网D、有线网/无线网正确答案：C4、255.255.255地址称为（）A、有限广播地址B、直接广播地址C、回送地址D、预留地址正确答案：A5、网络管理信息系统的分析设计以（）A、功能模块设计为中心B、数据分析为中心C、系统规模分析为中心D、系统拓扑结构设计为中心正确答案：B6、（）是在一个城市内部组建的计算机信息网络，提供全市的信息服务。

A、局域网B、城域网C、金桥网D、广域网正确答案：B7、域名服务DNS的主要功能为（）。

A、通过请求及回答获取主机和网络相关信息B、查询主机的MAC地址C、为主机自动命名D、合理分配IP地址正确答案：A8、下面的操作系统中,不属于网络操作系统的是（）。

A、NetwareB、UNIXC、Windows NTD、DOS正确答案：D9、 "个人计算机通过电话线拨号方式接入因特网时，应使用的设备是______。

A、调制解调器B、交换机C、电话机D、浏览器软件"正确答案：A10、在无盘工作站向服务器申请IP地址时，使用的是（）协议A、ARPB、RARPC、BOOTPD、ICMP正确答案：B11、一个快速以太网交换机的端口速率为100Mbit/s，若该端口可以支持全双工传输数据，那么该端口实际的传输带宽为( )。

A、200Mbit/sB、100Mbit/sC、150Mbit/sD、1000Mbit/s正确答案：A12、STP表示哪一种含义( )。

企业网搭建及应用竞赛试题（180分钟）背景：某企业由公司总部与分公司两部分组成。

总部网络采用三层结构化设计，整个网络分为核心层、汇聚层和接入层，核心层和汇聚层使用两台三层交换机S3760-1和S3760-2，接入层采用二层交换机S2026。

总部通过边缘路由器R1与分公司网络的边缘路由器R2相连，从而实现总部与分公司的通信。

为了加快核心层与汇聚层两个交换机的数据传输速度，S3760-1与S3760-2之间采用链路聚合技术，使用两条链路相连，并根据目的MAC地址平衡流量。

S2026上连接一台PC，PC处于VLAN 10中。

S3760-1上连接一台FTP服务器和一台打印服务器，两台服务器处于VLAN 20中。

打印服务器建立打印机网络共享。

S3760-1开启F0/3端口的三层功能，并使其与R1相连，R1与R2间采用双绞线连接。

分公司设一台WEB服务器，直接连接在路由器R2上。

F0/2F0/1F0/23F0/1F0/2拓扑编址:PC：192.168.0.10/24S3760-1 VLAN 20接口：192.168.1.20/24S3760-1 VLAN 10接口：192.168.0.20/24S3760-1 F0/3：192.168.2.10/24R1 F1/0：192.168.2.20/24R1 F1/1：10.10.10.1/24R2 F1/1：10.10.10.2/24R2 F1/0：192.168.3.20/24FTP服务器：192.168.1.10/24打印服务器：192.168.1.20/24WEB服务器：192.168.3.10/24设备标识：PC：A1FTP服务器：A2打印服务器：A3Web服务器：A4考试题目网络设备组建部分（30分）1．按要求正确连接网络线路。

（4分）2．在公司总部按要求完成VLAN划分，并把PC机与服务器加入到相应的VLAN 中。

（6分）3．通过配置完成VLAN间通信。

网络搭建练习题库及参考答案一、单选题（共70题，每题1分，共70分）1.以下能将模拟信号与数字信号互相转换的设备是（）。

A、调制解调器B、硬盘C、打印机D、鼠标正确答案：A2.在TCP/IP参考模型中，负责提供面向连接服务的协议是（）A、FTPB、DNSC、TCPD、UDP正确答案：C3.关于RIPV1和RIPV2，下列说法哪些正确？（）A、RIPV1报文支持子网掩码B、RIPV2报文支持子网掩码C、RIPV1缺省使用路由功能D、RIPV1只支持报文的简单口令认证，而RIPV2支持MD5认证正确答案：B4.计算机病毒按寄生方式主要分为三种，（）不在其中A、操作系统型病毒B、系统引导型病毒C、混合型病毒D、文件型病毒正确答案：A5.计算机辅助教学简称为（）A、CAMB、CADC、CAID、CAB正确答案：C6.生成树协议是由_____标准规定A、802.1qB、802.1dC、802.3D、802.3u正确答案：B7.IEEE的哪个标准定义了RSTP?（）A、IEEE802.1sB、IEEE802.1dC、IEE802.3D、IEEE802.1w正确答案：D8.下面的操作系统中,不属于网络操作系统的是（）。

A、NetwareB、UNIXC、WindowsNTD、DOS正确答案：D9.局域网采用的双绞线为（）A、5类UTPB、4类UTPC、6类UTPD、3类UTP正确答案：A10.OSI参考模型将整个网络的功能划分成七层，由低层至高层分别称为物理层、数据链路层、网络层、（）、表示层和应用层。

A、传输层、用户层B、会话层、对话层C、传输层、对话层D、传输层、会话层正确答案：D11.SMTP协议是（）A、超文本传输协议B、简单邮件传输协议C、远程登录服务协议D、文件传输协议正确答案：B12.Windows的任务栏可用于____。

A、修改程序项的属性B、启动应用程序C、修改程序组的属性D、切换当前应用程序正确答案：D13.防火墙是隔离内部和外部网的一类安全系统。

2015年XX市中等职业院校技能竞赛企业网络搭建及应用试题（一）第一部分：竞赛说明一、比赛注意事项：1.本次竞赛时间为180分钟，中间不安排休息，竞赛结束后，请自觉停止操作。

2.本次竞赛分三部分，其中网络搭建部分40%，Windows系统部分30%，Linux系统部分30%。

3.竞赛过程中如果遇到网络设备或是计算机有硬件故障，请及时和老师联系。

4. 请按照以下比赛环境，检查比赛中使用硬件设备、网线和Console线等设备、材料和软件是否齐全，计算机设备是否能正常使用。

5. 禁止携带和使用移动存储设备、运算器、通信工具及参考资料。

二、比赛环境第二部分：竞赛题目某公司企业网规划拓扑如图所示，请按图示要求完成相关网络设备的连接及安装与配置：PC1 172.16.3.2/24 PC2 win XP192.168.1.10/24 PC3 win XP 192.168.2.20/24S3760B:Vlan 10: 192.168.1.1/24Vlan 20: 192.168.2.1/24 F0/1 172.16.3.1/24Linux 113.21.3.3/27PC4 113.21.3.2/27F0/0 113.21.3.1/27F0/1 192.168.10.2/30F0/6 192.168.10.3/30S2328F0/21-22192.168.10.5/30 F0/21-22192.168.10.6/30S2328:Vlan 10: Fa0/4-11 Vlan 20: Fa0/12-17S3760A S3760BRSR20Win 2008 共享打印机 F0/15 F0/4F0/1Win 2008： 172.16.3.3/24F0/1技术要求：1、网络连接（8分）1）按图示结构要求制作网络连接电缆；（4分）2）利用电缆正确连接网络设备；（4分）2、网络设备配置（32分）1）按图配置各设备及电脑（包括虚拟电脑）的名称及IP地址。

网络搭建与应用测试试题库含答案1、Windows中可以设置、控制计算机硬件配置和修改显示属性的应用程序是( )。

A、WordB、ExcelC、资源管理器D、控制面板答案：D2、Internet服务有万维网、电子邮件、( )等。

A、文件传输B、文件上传C、文件下载D、在线聊天答案：A3、网页文件实际上是一种( )。

A、声音文件B、图形文件C、图像文件D、文本文件答案：D4、静态路由的优点不包括: ( )A、管理简单B、自动更新路由C、提高网络安全性D、节省带宽答案：B5、查看路由器上的所有保存在 flash 中的配置数据应在特权模式下输入命令:( )A、show running-configB、show interfaceC、show startup-configD、show memory答案：A6、进入千兆交换机第1槽第4口使用命令是( )A、GigabitEthernet t 1/4B、interface fastethernet 1/4C、interface GigabitEthernet 1/4D、interface GigabitEthernet 4/1答案：C7、拓扑结构有一个中心控制点,易于设计和安装,网络介质直接从中心的集线器或交换机处连接到工作站所在区域。

缺点是一旦中心控制点设备出现问题,容易发生单点故障。

这种局域网常用的拓扑结构为( )。

A、星型B、总线型C、树型D、环型答案：A8、办公网络中计算机的逻辑组织形式可以有两种,工作组和域。

下列关于工作组的叙述中正确的是( )A、工作组中的每台计算机都在本地存储账户B、本计算机的账户可以登录到其它计算机上C、工作组中的计算机的数量最好不要超过10 台D、工作组中的操作系统必须一样答案：C9、在以太网中,是根据( )地址来区分不同的设备的A、 IP地址B、 IPX地址C、 LLC地址D、 MAC地址答案：D10、采用专用线路通信时,可以省去的通信阶段是( )A、建立通信线路B、建立数据传输链路C、传送通信控制信号和数据D、双方确认通信结束答案：A11、当路由器接收的IP报文中的目标网络不在路由表中时,(没有缺省路由时)采取的策略是 ( )A、丢掉该报文B、将该报文以广播的形式发送到所有直连端口C、直接向支持广播的直连端口转发该报文D、向源路由器发出请求,减小其报文大小答案：A12、不同的芯片有不同的字长, 目前芯片有多种型号,其中奔腾Ⅳ芯片的字长是( )。

江苏省职业学校计算机技能大赛—企业网搭建及应用竞赛试卷江苏省职业学校信息技术类技能大赛企业网搭建及应用（006）（满分1000分）一、注意事项1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。

2、自带双绞线制作和验证测试工具。

3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加、密码，试卷留在考场。

4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。

二、网络拓扑某集团公司有两家公司，总公司和分公司。

总公司和分公司通过穿越Internet建立VPN 隧道来进行内部访问。

同时总公司和分公司员工都可以访问互联网。

公司内部有WEB和FTP 服务器，需要对外提供服务。

分公司采用无线接入办公网络。

如果您是这个网络项目的网络工程师，可根据下面的需求构建一个安全、稳定的网络。

网络拓扑如下：江苏省职业学校计算机技能大赛—企业网搭建及应用竞赛试卷【第 2页共 9 页】RSR_CRSR_D Computer_B Computer_DComputer_CAPComputer_AS3760_AS3760_B广域网串行链路以太网链路无线网链路图示VM_Win2008_1VM_Win2008_2VM_Win2008_3VM_Win2008_4VM_Win2008_5VM_Win7_1VM_CentOS_1VM_CentOS_2S2/0S2/0S2/1S2/1S2/2S2/0S2/1S2/0F0/0F0/1F0/0F0/0F0/1F0/1F0/1F0/2F0/2F0/23F0/24F0/23F0/24F0/16F0/16F0RSR_BS2/0：192.168.2.2/30S2/1：200.1.1.5/30F0/0：192.168.2.18/29F0/1：192.168.2.10/29RSR_AF0/1：192.168.2.17/29F0/0：192.168.2.9/29S2/0：192.168.2.1/30S2/1：200.1.1.1/30OSPF Area 0物理机：192.168.10.1/24192.168.20.1/24物理机：200.1.1.132/29APF0：192.168.3.2/30WLAN ：192.168.3.9/29VLAN10：192.168.10.254/24S3760_AVLAN20：192.168.20.253/24VLAN30：192.168.2.11/29VLAN10：192.168.10.253/24S3760_BVLAN20：192.168.20.254/24VLAN40：192.168.2.19/29RSR_DS2/0：200.1.1.10/30S2/1：200.1.1.129/29S2/2：200.1.1.16/30F0/0：200.1.1.14/30RSR_CS2/0：200.1.1.9/30F0/0：192.168.3.1/30网络配置(500分)【网络配置要求】1. 网络物理连接（60 分）（1）按拓扑结构要求制作网络连接电缆。

2008年江苏省职业学校技能大赛——企业网络搭建及应用竞赛题（高职）【题目背景描述】美达有限责任公司为了提高企业运作效率和管理水平，降低企业运营成本特改造单位企业网，以加强对公司网络进行集中化管理。

公司设有行政部、财务部、设计部、市场部。

公司原有网络构成如图1所示，每个部门计算机数不大于30台。

公司办公网络中包含了许多共享文件夹和部门打印机等网络资源，在工作中由于硬件设备分布在不同的楼层，资源和权限管理很困难，因此公司决定在不改变原有网络的基础上通过活动目录（AD ）把网络中的资源进行集中存储管理，设计方案如图2所示。

[图1](F0/12—20) 192.168.12.32/27 (F0/5—11) 192.168.12.？/27 (F0/12—20)192.168.12.128/27 VLAN 号 包含的端口 网络号 (F0/5—11) 192.168.12.32/27行政组财务组设计组市场组[图2]【实现要求】1、实现公司原有网络的配置，具体要求如“图1”所示。

2、完成“图2”所示的改造方案，具体要求见“图2”。

3、计算机A使用Windows XP操作系统，计算机C使用Linux操作系统，计算机D使用Windows 2003 Server 操作系统。

具体要求如下：（1）正确安装Windows操作系统。

（2）正确安装Linux操作系统。

（3）在计算机C的Linux系统下配置FTP服务器。

（4）实现网络中计算机对FTP服务的访问。

（5）要求取消FTP的匿名访问。

（6）起用FTP日记记录。

4、在计算机B的桌面建立文件夹，文件夹以参赛队名称命名，将设备的配置文件拷贝到该文件夹中，标明文件所属设备。

参赛单位：成绩：。
