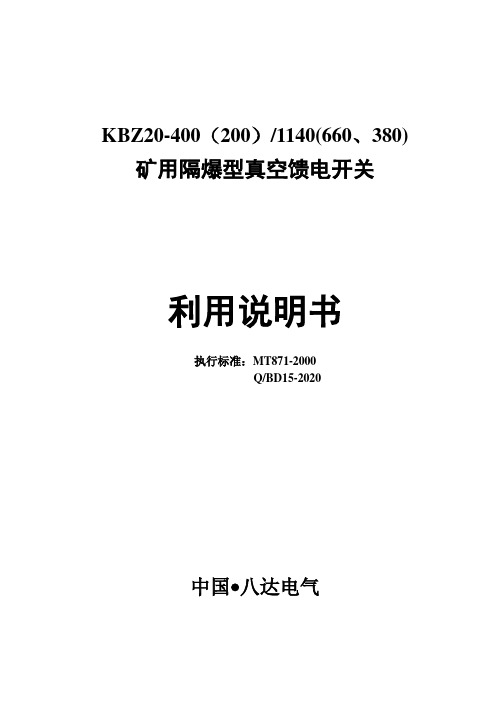

KBZ20-400（200）/1140(660、380) 矿用隔爆型真空馈电开关利用说明书执行标准：MT871-2000Q/BD15-2020中国•八达电气一、用途、功能及特点1.本馈电开关要紧用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、1140（660）V或380V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、结尾的分开关。
2.智能爱惜测控单元全数采纳数字化技术，基于嵌入式微处置器技术的16位运算机结构，爱惜、测量、监视、操纵、通信功能齐全。
3.爱惜功能齐全，灵敏靠得住，爱惜定值在线持续可调，具有短路、过载、断相、漏电、欠压、过压等爱惜功能；短路爱惜倍数精准到小数点位，适应各类短路电流情形；支持相敏短路爱惜功能。
4.具有风电闭锁功能、瓦斯电闭锁功能。
5.馈电总开关、分开关可组成完善的两级选择性漏电爱惜系统，自动适应不同长度的电缆线路，自动选择漏电故障，选择性能好。
6.具有漏电闭锁爱惜功能，并具有绝缘电阻值在线显示功能。
7.馈电总开关、馈电分开关的智能爱惜测控单元互为通用，方便现场利用。
8.爱惜测控单元所有输入模拟信号采纳专用的双隔离器件，杜绝电网电压扰动引发的爱惜测控单元烧损问题，有效适用于谐波污染严峻的各类井下电网。
9.具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行经历，提高设备利用率。
10.完善的实验功能：可在线进行断路器跳闸、短路爱惜、漏电爱惜实验。
11.内置的高靠得住性存储器件用于保留爱惜定值与爱惜器动作及其故障信息，所有数据掉电不丢失。
12.具有开关状态、电流、电压、有功功率、日历时钟的实时显示功能，电度计量功能，故障类型、故障时刻及故障参数的经历查询功能，测量精度高。
13.全中文大屏幕液晶显示，菜单式操作，显示信息丰硕，界面友好；配合人机接口键盘，可实现不断电情形下的爱惜定值修改及各类操作。
14.智能爱惜测控单元采纳全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。
2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。
4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。
5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
0 引言2019年4月徐州矿务集团公司夹河煤矿曾发生一起因人员肩扛金属点柱跨越平巷人行车而发生直流架线触电死亡事故。
根据《煤矿安全规程》第359条规定：长度超过1.5km 的主要运输平巷，上下班时应采用机械运送人员;人员上下车地点应有照明，架线必须安设分段开关或自动停送电开关，人员上下车时必须切断该区段架空线电源;双轨巷道乘车场必须设信号区间闭锁，人员上下车时，严禁其他车辆进人乘车场。
目前，我国煤矿用的电机车井下架空线一般采用分区绝缘，即利用分区开关进行电气连接。
也有个别矿井在车厂装设行程开关进行定点断电。
如“煤矿安全”85年第七期登载的开滦矿务局唐山矿制作的“井巷上下车厂自动音乐停送电装置”即属此列。
二阳泉煤矿电子设备厂产的“电机车停车场自动停送电开关”也仅用于车厂。
以上方法均属于在车厂临时短暂停电，而架空线总是长期带电。
实现上述运行方式的措施几乎均为以人工分合停送电装置或分区开关的操作方式，进行人车场和人员过往频繁区段的停送电或分区段停电送电。
这种方式虽然可靠，但由于人工操作，在响应时间和工作效率上远远不能满足要求，同时也带来了由于这种操作而造成的不安全隐患。
而刚刚面市的其他自动停送电装置因不适应井下条件而搁置。
特别是某些无线控制的装置，对井下干扰十分敏感，且大多需要人工操作，造成许多拒动、误动，从而影响正常运转操作。
至于其它控制方式，如轨上压力传感器方式，接触线上辅助开关方式，巷道壁红外探测方式等等，均受井下恶劣环境及许多人为条件的限制而无法采用。
实现上述运行方式的措施几乎均为以人工分合停送电装置或分区开关的操作方式，进行分区段停电送电。
这种方式虽然可靠，但由于人工操作，在响应时间和工作效率上远远不能满足要求，同时也带来了由于这种操作而造成的不安全隐患。
矿井架线架线分段自动停送电装置是为架线式直流电机车车场专门设计的架空线自动停送电装置。
将架空线长期供电改为分段式短时供电，即只向机车运行段供电而其他架空线均处于断电状态。
本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
一、概述KBZ- /1140•660矿用隔爆型真空馈电开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50Hz工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。
门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。
2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。
箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。
3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。
与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。
4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。
