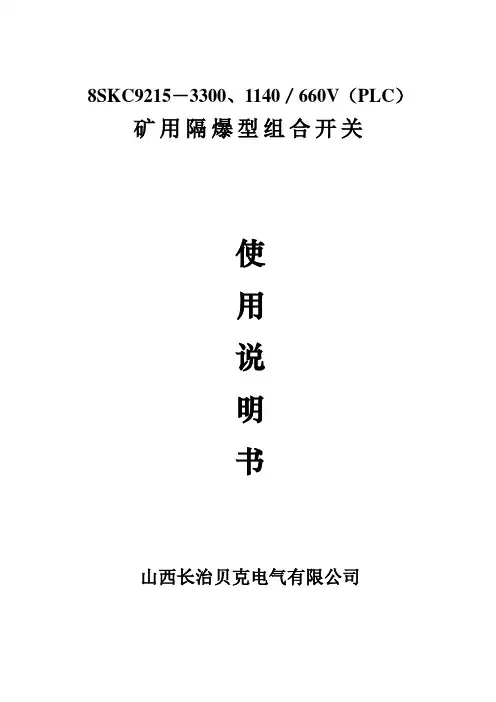

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流2000A；单台隔离开关1000 A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。

2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。

3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。

4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。

5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。

显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。

四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。

如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。

QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书执行标准：MT111-1998Q/320583 ADBD 006-2005江苏八达真空电气有限公司二00六年四月QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。

1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z—2000/ 1140额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；1.3.6在无显著振动和冲击的地方；11.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。

1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路，能防止控制线路短路或接地时引起自起动事故的发生；1.4.2 组合开关控制与保护采用PLC对系统进行实时监控，本公司自行研发应用软件，可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁，具有智能化程度高、性能稳定、动作可靠，设定方便简捷、保护准确可靠等优点；1.4.3 专门设计了和PLC配套的外部数据采集器，对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展，并具有A/D转换、判断和处理等功能。

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)开关在使用前请认真阅读“使用说明书”一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

8SKC9215－3300、1140／660V（PLC）矿用隔爆型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (1)四、开关型号含义 (3)五、开关结构 (3)六、电气工作基本原理 (4)七、操作方法 (5)八、故障信息显示 (9)九、安装接线 (10)十、使用与维护 (11)十一、产品包装与保管 (12)十二、定货须知 (12)附录 (13)开关在使用前请认真阅读“使用说明书”一、用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1 主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800 A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW 3.1.5 8小时工作制；3.1.6 允许电压波动范围：75～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线10个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线10个，可穿入不大于Φ23mm的橡套电缆；3.2 技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

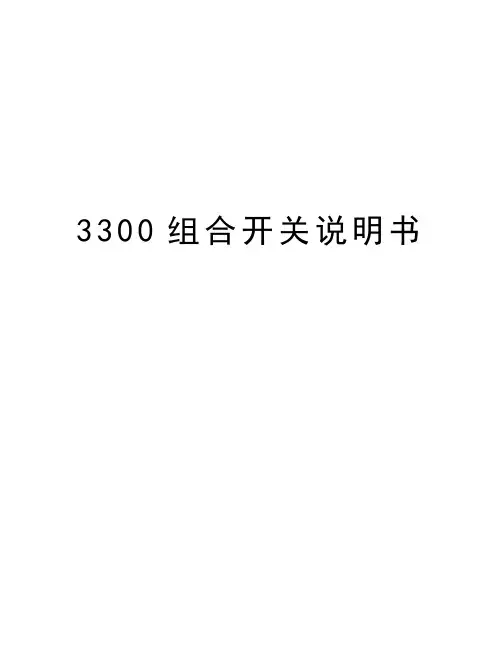

3300组合开关说明书QJZ9215－3300、1140／660V（PLC）矿用隔爆兼本质安全型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (1)四、开关型号含义 (3)五、开关结构 (3)六、电气工作基本原理 (4)七、操作方法 (5)八、故障信息显示 (9)九、安装接线 (10)十、使用与维护 (11)十一、产品包装与保管 (12)十二、定货须知 (12)附录 (13)开关在使用前请认真阅读“使用说明书”一、用途及概述QJZ9215系列矿用隔爆兼本质安全型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC；c、周围空气相对湿度不大于95％（+25ºC）；d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º；g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1 主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A；单台隔离开关450 A；单台接触器80～400 A；当电压为3300V时：总电流1600A；单台隔离开关800A；单台接触器160A、400A、600 A；3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路最大为2500KW 3.1.5 8小时工作制；3.1.6 允许电压波动范围：75～110％；3.1.7 电流整定范围：0～600A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线10个，可穿入不大于Φ23mm的橡套电缆；3.2 技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。

责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性产品参数表说明书XCKP2118P16限位开关，塑料外壳，模块组合主要信息产品系列OsiSense XC 系列号标准型产品类型限位开关产品短名XCKP传感器设计紧凑型 A 型 符合 CENELEC EN 50047本体类型固定式操纵头类型旋转头材料塑料本体材料塑料头部材料Zamak 固定模式由本体操作头运动旋转操作头类型弹簧复位滚轮摇杆 热塑性塑料方法类型侧面运动 2方向极数2触点类型 1 NC + 1 NO 触点动作瞬动补充信息轨迹24/40 mm 开关触发30° 凸沿电气连接螺钉夹端子, 夹紧力: 1 x 0.34...2 x 1.5 mm²电缆进线孔一个适用于M16x1.5电缆密封接口, 电缆外径: 4...8 mm 触线绝缘形式Zb 强制打开有强制打开最小转矩0.25 N.m 最小触发力矩0.1 N.m 最大操动速度1.5 m/s重复精度触发点为0.1mm 1百万次操作周期触线规定牌号A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 A 符合 EN/IEC 60947-5-1 附录 AQ300, DC-13 (Ue = 250 V, Ie = 0.27 A) 符合 EN/IEC 60947-5-1 附录 A额定绝缘电压 [Ui]300 V 符合 CSA C22.2 No 14500 V 污染等级 3 符合 IEC 60947-1300 V 符合 UL 508接线端子间的阻抗<= 25 MΩ 符合 IEC 60255-7 安全等级3额定冲击耐受电压 [Uimp] 6 kV 符合 IEC 606646 kV 符合 IEC 60947-1短路保护10 A 由 gG 熔断器 熔断器电气寿命5000000 次, DC-13, 120 V, 4 W, 工作额定值: <= 60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录C5000000 次, DC-13, 24 V, 10 W, 工作额定值: <= 60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录C5000000 次, DC-13, 48 V, 7 W, 工作额定值: <= 60 次/分钟, 负载系数: 0.5 符合 IEC 60947-5-1 附录 C 机械寿命10000000 次宽度31 mm高度65 mm深度30 mm产品重量0.135 kgISO n°1端子(13-14)NO(21-22)NC环境抗冲击50 gn (持续时间 = 11 ms) 符合 IEC 60068-2-27抗振动25 gn (f = 10...500 Hz) 符合 IEC 60068-2-6IP 保护等级IP66 符合 IEC 60529IP67 符合 IEC 60529IK 保护等级IK04 符合 EN 50102电击保护级别Class II 符合 IEC 61140Class II 符合 NF C 20-030运行温度-25...70 °C贮存环境温度-40...70 °C保护处理TC产品认证CCCCSAUL符合标准EN 60204-1EN 60947-5-1IEC 60204-1IEC 60947-5-1UL 508CSA C22.2 No 14可持续性产品类型绿色产品认证标志 产品RoHS法规（日期代码：YYWW）符合 - 自从 2010年第2周 - Schneider Electric declaration of conformitySchneider Electric declaration of conformityREACh法规有毒有害物质含量均在REACH规定的范围之内有毒有害物质含量均在REACH规定的范围之内合同保修阶段18 个月尺寸图尺寸(1)M16 x 1.5 用螺纹型入口(2) 2 个位于 22 毫米中心的 Ø 4.3 x 6.3 毫米的细长孔，2 个位于 20 毫米中心的 Ø 4.3 孔。
