惯性矩计算方法及常用截面惯性矩计算公式

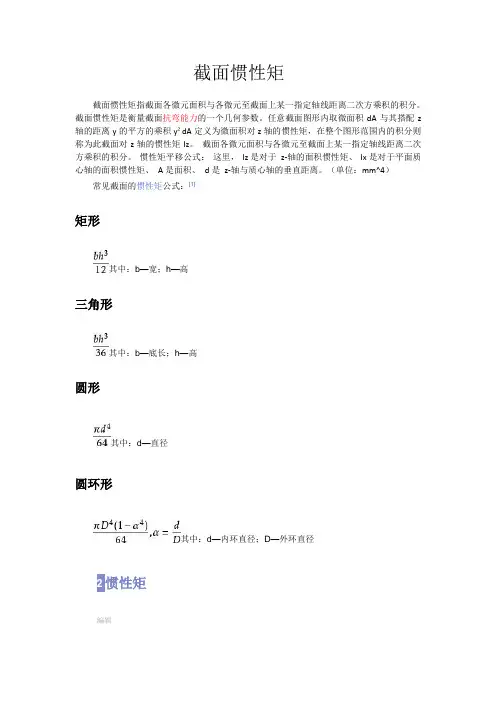

截面惯性矩截面惯性矩指截面各微元面积与各微元至截面上某一指定轴线距离二次方乘积的积分。

截面惯性矩是衡量截面抗弯能力的一个几何参数。

任意截面图形内取微面积dA与其搭配z 轴的距离y的平方的乘积y²dA定义为微面积对z轴的惯性矩，在整个图形范围内的积分则称为此截面对z轴的惯性矩Iz。

截面各微元面积与各微元至截面上某一指定轴线距离二次方乘积的积分。

惯性矩平移公式：这里，Iz是对于z-轴的面积惯性矩、Ix是对于平面质心轴的面积惯性矩、A是面积、d是z-轴与质心轴的垂直距离。

（单位：mm^4）常见截面的惯性矩公式：[1]矩形其中：b—宽；h—高三角形其中：b—底长；h—高圆形其中：d—直径圆环形其中：d—内环直径；D—外环直径2惯性矩编辑惯性矩(I=质量X垂直轴二次）静矩静矩（面积X面内轴一次）把微元面积与各微元至截面上指定轴线距离乘积的积分称为截面的对指定轴的静矩Sx= ydF。

截面惯性矩截面惯性矩（I=面积X面内轴二次）截面各微元面积与各微元至截面某一指定轴线距离二次方乘积的积分Ix= y↑2dF。

截面极惯性矩截面极惯性矩（Ip=面积X垂直轴二次）。

扭转惯性矩极惯性矩截面各微元面积与各微元至垂直于截面的某一指定轴线二次方乘积的积分Ip= P↑2dF。

相互关系截面惯性矩和极惯性矩的关系截面对任意一对互相垂直轴的惯性矩之和，等于截面对该二轴交点的极惯性矩Ip=Iy+Iz。

3截面系数编辑机械零件和构件的一种截面几何参量，旧称截面模量。

它用以计算零件、构件的抗弯强度和抗扭强度（见强度），或者用以计算在给定的弯矩或扭矩条件下截面上的最大应力。

根据材料力学，在承受弯矩Μ的梁截面上和承受扭矩T 的杆截面上,最大的弯曲应力σ和最大的扭转应力τ出现于离弯曲中性轴线和扭转中性点垂直距离最远的面或点上。

σ和τ的数值为-0.032√(C+W)-0.21√(RD↑2) 式中Jxx和J0分别为围绕中性轴线XX和中性点O的截面惯性矩;Jxx/y和J0/y分别为弯曲和扭转的截面模量（见图和附表）。

惯性矩计算方法及常用截面惯性矩计算公式惯性矩是描述物体抵抗转动的性质之一，也称为转动惯量或转动惯性。

惯性矩计算方法及其常用公式对于工程设计和物体力学研究非常重要。

本文将介绍惯性矩的计算方法以及常用截面的惯性矩计算公式。

一、惯性矩的计算方法惯性矩的计算方法有两种常见的方法：几何法和积分法。

1.几何法几何法是一种简单的惯性矩计算方法，适用于对称的二维和三维截面。

该方法基于图形的几何形状和特征参数，通过对称性和平移不变性等原理来计算物体的惯性矩。

对于二维截面，常用的几何法计算公式包括：(1)矩形截面的惯性矩计算公式：I=(1/12)*b*h^3其中，I为矩形截面的惯性矩，b为矩形的宽度，h为矩形的高度。

(2)圆形截面的惯性矩计算公式：I=(π/4)*r^4其中，I为圆形截面的惯性矩，r为圆形的半径。

对于三维截面，几何法的计算步骤类似，但计算公式更加复杂。

常用的几何法计算公式可参考相关的工程手册和物体力学教材。

2.积分法积分法是一种更加精确的惯性矩计算方法，适用于不规则形状的截面。

该方法基于直角坐标系下的积分原理，将截面划分成无限小的面元，并对每个面元的贡献进行积分求和，从而得到截面的惯性矩。

积分法的计算步骤如下：(1)将截面划分成无数个小区域，计算每个小区域的面积和距离轴线的距离。

(2)根据小区域的面积和距离，计算每个小区域的质量和质心的位置。

(3)根据每个小区域的质量、质心位置和距离轴线的距离，计算每个小区域对于轴线的贡献。

(4)对每个小区域的贡献进行积分求和，得到整个截面的惯性矩。

积分法的计算可以通过数值积分或解析积分进行。

对于复杂的截面形状，数值积分是一种较为方便和实用的计算方法。

1.矩形截面的惯性矩计算公式：I=(1/12)*b*h^3其中，I为矩形截面的惯性矩，b为矩形的宽度，h为矩形的高度。

2.圆形截面的惯性矩计算公式：I=(π/4)*r^4其中，I为圆形截面的惯性矩，r为圆形的半径。

3.环形截面的惯性矩计算公式：I=(π/4)*(r2^4-r1^4)其中，I为环形截面的惯性矩，r1为内径半径，r2为外径半径。

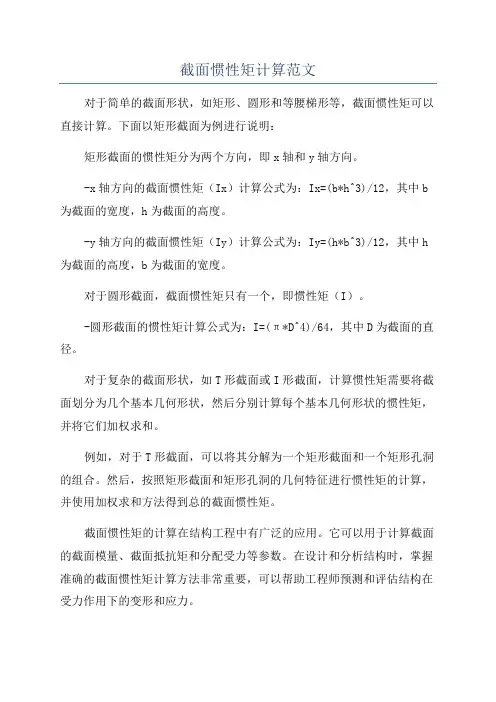

截面惯性矩计算范文
对于简单的截面形状，如矩形、圆形和等腰梯形等，截面惯性矩可以直接计算。

下面以矩形截面为例进行说明：
矩形截面的惯性矩分为两个方向，即x轴和y轴方向。

-x轴方向的截面惯性矩（Ix）计算公式为：Ix=(b*h^3)/12，其中b 为截面的宽度，h为截面的高度。

-y轴方向的截面惯性矩（Iy）计算公式为：Iy=(h*b^3)/12，其中h 为截面的高度，b为截面的宽度。

对于圆形截面，截面惯性矩只有一个，即惯性矩（I）。

-圆形截面的惯性矩计算公式为：I=(π*D^4)/64，其中D为截面的直径。

对于复杂的截面形状，如T形截面或I形截面，计算惯性矩需要将截面划分为几个基本几何形状，然后分别计算每个基本几何形状的惯性矩，并将它们加权求和。

例如，对于T形截面，可以将其分解为一个矩形截面和一个矩形孔洞的组合。

然后，按照矩形截面和矩形孔洞的几何特征进行惯性矩的计算，并使用加权求和方法得到总的截面惯性矩。

截面惯性矩的计算在结构工程中有广泛的应用。

它可以用于计算截面的截面模量、截面抵抗矩和分配受力等参数。

在设计和分析结构时，掌握准确的截面惯性矩计算方法非常重要，可以帮助工程师预测和评估结构在受力作用下的变形和应力。

总之，截面惯性矩是描述截面抵抗变形的能力的重要参数。

它的计算方法取决于截面的几何形状，可以通过几何特征和加权求和的方法计算得到。

在结构工程中，准确计算截面惯性矩对于设计和分析结构非常重要。

常用截面惯性矩与截面系数的计算截面的惯性矩是描述截面抗弯刚度大小的一个物理量，常用于结构力学和工程设计中。

截面系数是截面抗弯性能的一个重要参数，它表示截面抵抗外力作用下的变形能力。

下面将介绍一些常用的截面惯性矩和截面系数的计算方法。

1.矩形截面：矩形截面的惯性矩可以通过以下公式计算：I=(b*h^3)/12其中，I表示矩形截面的惯性矩，b表示矩形截面的宽度，h表示矩形截面的高度。

矩形截面的截面系数可以通过以下公式计算：W=(b*h^2)/6其中，W表示矩形截面的截面系数。

2.圆形截面：圆形截面的惯性矩可以通过以下公式计算：I=π*r^4/4其中，I表示圆形截面的惯性矩，r表示圆形截面的半径。

圆形截面的截面系数可以通过以下公式计算：W=π*r^3/3其中，W表示圆形截面的截面系数。

3.正三角形截面：正三角形截面的惯性矩可以通过以下公式计算：I=b*h^3/36其中，I表示正三角形截面的惯性矩，b表示正三角形截面的底边长度，h表示正三角形截面的高度。

正三角形截面的截面系数可以通过以下公式计算：W=b*h^2/24其中，W表示正三角形截面的截面系数。

4.T形截面：T形截面的惯性矩可以通过以下公式计算：I=(b1*h1^3+b2*h2^3)/12其中，I表示T形截面的惯性矩，b1和b2分别表示T形截面的上下翼缘的宽度，h1和h2分别表示T形截面的上下翼缘的高度。

T形截面的截面系数可以通过以下公式计算：W=(b1*h1^2+b2*h2^2)/6其中，W表示T形截面的截面系数。

需要注意的是，上述给出的公式仅适用于一些常见的截面形状，并且仅考虑了截面的几何特性。

在实际的工程设计中，还需要考虑材料的弹性模量等参数，并基于这些参数进行更精确的计算。

此外，还有一些其他复杂截面的惯性矩和截面系数的计算公式，如梯形截面、圆环截面等。

对于这些复杂截面的计算，可以借助数值方法或计算机辅助设计软件进行求解。

总之，截面的惯性矩和截面系数是结构力学和工程设计中常用的参数，通过计算这些参数可以评估截面的抗弯刚度和抗剪性能，为工程结构的设计提供依据。

惯性矩就是一个物理量,通常被用作描述一个物体抵抗扭动,扭转得能力。

惯性矩得国际单位为(m^4)。

工程构件典型截面几何性质得计算2、1面积矩1.面积矩得定义图2-2、1任意截面得几何图形如图2-31所示为一任意截面得几何图形(以下简称图形)。

定义:积分与分别定义为该图形对z轴与y轴得面积矩或静矩,用符号S z与S y,来表示,如式(2—2、1)(2—2、1)面积矩得数值可正、可负,也可为零。

面积矩得量纲就是长度得三次方,其常用单位为m3或mm3。

2.面积矩与形心平面图形得形心坐标公式如式(2—2、2)(2—2、2)或改写成,如式(2—2、3)(2—2、3)面积矩得几何意义:图形得形心相对于指定得坐标轴之间距离得远近程度。

图形形心相对于某一坐标距离愈远,对该轴得面积矩绝对值愈大。

图形对通过其形心得轴得面积矩等于零;反之,图形对某一轴得面积矩等于零,该轴一定通过图形形心。

3.组合截面面积矩与形心得计算组合截面对某一轴得面积矩等于其各简单图形对该轴面积矩得代数与。

如式(2—2、4)(2—2、4)式中,A与y i、z i分别代表各简单图形得面积与形心坐标。

组合平面图形得形心位置由式(2—2、5)确定。

(2—2、5)2、2极惯性矩、惯性矩与惯性积1.极惯性矩任意平面图形如图2-31所示,其面积为A。

定义:积分称为图形对O点得极惯性矩,用符号I P,表示,如式(2—2、6)(2—2、6)极惯性矩就是相对于指定得点而言得,即同一图形对不同得点得极惯性矩一般就是不同得。

极惯性矩恒为正,其量纲就是长度得4次方,常用单位为m4或mm4。

(1)圆截面对其圆心得极惯性矩,如式(2—7)(2—2、7)(2)对于外径为D、内径为d得空心圆截面对圆心得极惯性矩,如式(2—2、8)(2—2、8)式中,d/D为空心圆截面内、外径得比值。

2.惯性矩在如图6-1所示中,定义积分,如式(2—2、9)(2—2、9)称为图形对z轴与y轴得惯性矩。

惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即ydAdSx xdAdS y == 整个图形对y 、z 轴的静矩分别为⎰⎰==AAy ydASx xdAS （I-1） 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0A S y x=， AS x y = （I-2） 推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。

推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。

3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x 轴的静矩分别为∑∑∑∑========ni ni ii xi x ni ii n i yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===ni ini ii AxA x 11 ， ∑∑===ni ini ii AyA y 11 （I-4）4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。

(2) 静矩有的单位为3m 。

(3) 静矩的数值可正可负，也可为零。

图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。

(4) 若已知图形的形心坐标。

则可由式（I-1）求图形对坐标轴的静矩。

若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。

组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。

常用截面几何性质计算返回目录项目公式单位宽度b mm外高H mm内高h mm面积A=b*（H-h)mm^2对Y轴的惯性矩Iy=(H-h)b³/12mm^4对Z轴的惯性矩Iz=b(H³-h³）/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm对Z轴惯性半径i z=（Iz/A）^0.5mm形心到边缘的距离e y=b/2mm形心到边缘的距离e z=H/2mm对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度H mm内宽h mm面积A=H^2-h^2mm^2对Y轴的惯性矩Iy=(H^4-h^4)/12mm^4对Z轴的惯性矩Iz=(H^4-h^4)/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=H/2mm 形心到边缘的距离e z=H/2mm 形心到边缘的距离e z1=0.707*H mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3对Z轴抗弯截面系数W z1=Iz/e z mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3a=0,三角形顶宽a mm底宽b mm高h mm面积A=h*（a+b)/2mm^2对Y轴的惯性矩mm^4对Z轴的惯性矩Iz=h^3*(a^2+4*a*b+b^2)/36/(a+b)mm^4对Y轴惯性半径mm 对Z轴惯性半径iz=（Iz/A）^0.5mm 形心到边缘的距离e y1=h*(2*a+b)/(a+b)/3mm 形心到边缘的距离e y2=h*(a+2*b)/(a+b)/3mm 对底边抗弯截面系数W z1=Iz/e y1mm^3对顶边抗弯截面系数W z2=Iz/e y2mm^3抗扭截面系数mm^3正多边形边数n边长a mm 外接圆半径R=a/2/sin（180°/n）mm 内接圆半径r=a/2/sin（180°/n）mm 面积A=n*R^2*sin(2*Pi/n)/2mm^2惯性矩I=A*(6*R^2-a^2)/24mm^4对Y轴惯性半径i=（I/A）^0.5mm形心到底边的距离e y=r mm 形心到顶边的距离e y1=R mm 对底边抗弯截面系数W z=I/R/cos（Pi/n）mm^3对顶点抗弯截面系数W z1=I/R mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/4mm^2惯性矩I=Pi*(D^4-d^4)/64mm^4惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e=D/2mm 抗弯截面系数W=I/e mm^3抗扭截面系数Wt=Pi*D^3(1-（d/D）^4)/16mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/8mm^2对Y轴的惯性矩Iy=Pi*（D^4-d^4)/128mm^4对Z轴的惯性矩Iz=0.00686*(D^4-d^4)-0.0177*D^2*d^2*(D-d)/(D+d mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=2*(D^2+D*d+d^2)/3*Pi*(D+d)mm 形心到边缘的距离e z=D/2mm 对Y轴抗弯截面系数W y=Pi*D^3*(1-d^4/D^4)/64mm^3对顶点的抗弯截面系数W z=Iz/（D/2-e y)mm^3对底边的抗弯截面系数W z1=Iz/e y mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/12mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/4mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-2*b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/6mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/2mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm支架d1mm面积A=Pi*d^2/4-d1*d mm^2对Y轴的惯性矩Iy=Pi*d^4*(1-1.69*d1/d)/64mm^4对Z轴的惯性矩Iz=Pi*d^4*(1-1.69*d1^3/d^3)/64mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度b mm高度H mm高度h mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=(B*H^3+b*h^3)/12mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e z=H/2mm 对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm高度H mm高度d mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm205214 4533.375 7642.7109384.6026074495.9760858861010 453.3375 764.271093810102020。

1.1[编辑本段]1.2惯性矩惯性矩（J=质量X垂直轴二次）the moment of inertia 或rotational inertiacharacterize an object's angular acceleration due to torque.惯性矩也叫转动惯量，是物体相对与一个点而言的(围绕旋转的点)质量M*质心到该点的距离L(角动惯量=惯性矩*角速度)生活举例;滑冰运动员胳膊伸开,旋转比较慢,把胳膊缩回就转快了.因为在M不变的情况下,缩胳膊减小L,惯性矩就减小.角动惯量守恒,角速度就会增加1.3[编辑本段]1.4静矩静矩（面积X面内轴一次）把微元面积与各微元至截面上指定轴线距离乘积的积分称为截面的对指定轴的静矩Sx＝ydF。

静矩就是面积矩，是构件的一个重要的截面特性，是截面或截面上某一部分的面积乘以此面积的型心到整个截面的型心轴之间的距离得来的，是用来计算应力的。

注意：惯性矩是乘以距离的二次方，惯性矩和面积矩（静矩）是有区别的。

1.5[编辑本段]1.6截面惯性矩截面惯性矩（I=面积X面内轴二次）截面惯性矩：the area moment of inertiacharacterized an object's ability to resist bending and is required to calculate displacement.截面各微元面积与各微元至截面某一指定轴线距离二次方乘积的积分Ix＝y↑2dF。

1.7[编辑本段]1.8截面极惯性矩截面极惯性矩（Ip=面积X垂直轴二次）。

扭转惯性矩Ip: the torsional moment of inertia极惯性矩：the polar moment of inertia截面各微元面积与各微元至某一指定截面距离二次方乘积的积分Ip＝P↑2dF。

a quantity to predict an object's ability to resist torsion, to calculate the angular displacement of an object subjected to a torque.1.9[编辑本段]1.10相互关系截面惯性矩和极惯性矩的关系截面对任意一对互相垂直轴的惯性矩之和，等于截面对该二轴交点的极惯性矩Ip＝Iy＋Iz。

惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即 yydAdSx xdA dS y == x dA 整个图形对y 、z 轴的静矩分别为⎰⎰==A Ay ydA Sx xdA S （I-1） 0 A y 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0A S y x = ， AS x y = （I-2） 推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。

推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。

3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x 轴的静矩分别为∑∑∑∑========n i n i ii xi x n i ii n i yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===n i i n i i iAx A x 11， ∑∑===n i in i i i A y A y 11 （I-4） 4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。

(2) 静矩有的单位为3m 。

(3) 静矩的数值可正可负，也可为零。

图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。

(4) 若已知图形的形心坐标。

则可由式（I-1）求图形对坐标轴的静矩。

若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。

组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。

惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即ydAdSx xdA dS y == 整个图形对y 、z 轴的静矩分别为⎰⎰==AAy ydASx xdAS （I-1） 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0AS y x= ， A S x y = （I-2）推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。

推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。

3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x轴的静矩分别为∑∑∑∑========ni ni ii xi x ni ii ni yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===ni ini ii AxA x 11 ， ∑∑===ni ini ii AyA y 11 （I-4）4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。

(2) 静矩有的单位为3m 。

(3) 静矩的数值可正可负，也可为零。

图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。

(4) 若已知图形的形心坐标。

则可由式（I-1）求图形对坐标轴的静矩。

若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。

组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。

惯性矩的计算方法及常用截面惯性矩计算公式 截面图形的几何性质一.重点及难点：（一）.截面静矩和形心1•静矩的定义式如图1所示任意有限平面图形，取其单元如面积 dA ，定义它对任意轴的 一次矩为它对该轴的静矩，即dS y =xdA dSx 二 ydA整个图形对y 、z 轴的静矩分别为S y = AXdA（I ）Sx ydA、A2. 形心与静矩关系设平面图形形心C 的坐标为y C , z CS xSyy - ， x（ I-2）AA推论1如果y 轴通过形心（即x = 0），则静矩S y =0 ;同理，如果x 轴 通过形心（即y = 0），则静矩Sx=o ；反之也成立。

推论2如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果 y 轴为图形对称轴，贝昭形形心必在此轴上。

3. 组合图形的静矩和形心设截面图形由几个面积分别为 A,A 2,A3……A n 的简单图形组成，且一直 各族图形的形心坐标分别为 丘局乂2*2；壬3,『3"…=，则图形对y 轴和x 轴 的静矩分别为图I-1则 0S y = " S yi = 'Ai Xii 4 i 4nnS x = ' S xi = 'A i y ii 4i 4截面图形的形心坐标为、' A i X i4. 静矩的特征（1）界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。

（2）静矩有的单位为m 3（3）静矩的数值可正可负，也可为零。

图形对任意形心轴的静矩必定 为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。

⑷ 若已知图形的形心坐标。

则可由式（1-1）求图形对坐标轴的静矩。

若已知图形对坐标轴的静矩，则可由式（1-2）求图形的形心坐标。

组 合图形的形心位置，通常是先由式（1-3）求出图形对某一坐标系的静 矩，然后由式（1-4）求出其形心坐标。

（二）■惯性矩惯性积惯性半径1. 惯性矩定义 设任意形状的截面图形的面积为 A （图I-3），则图形对0点的极 惯性矩定义为 I p = A'2dA（1-5）图形对y 轴和x 轴的光性矩分别定义为 I y 「A X 2dA ， I x 「A y 2dA （ I-6）惯性矩的特征（1）界面图形的极惯性矩是对某一极点定义的； 轴惯性矩是对某一坐 标轴定义的。

惯性矩计算方法及常用截面惯性矩计算公式惯性矩（也称为惯性矩、二阶矩）是描述物体抵抗绕轴旋转的特性的物理量。

在工程中，惯性矩常用于计算和设计梁、轴等结构的强度和稳定性。

本文将介绍惯性矩的计算方法以及常用的截面惯性矩计算公式。

惯性矩的计算方法主要有几何法、积分法和转动倾斜坐标等方法。

1.几何法：几何法是一种通用的计算惯性矩的方法，适用于简单的几何形状，如矩形、圆形等。

几何法的思想是将复杂的截面分解为简单的几何形状，并使用其相关的公式计算每个部分的惯性矩，然后将它们相加。

2.积分法：积分法是一种基于微积分的方法，适用于复杂的截面形状。

该方法基于将截面分割为无穷小的面积元，然后使用积分计算每个面积元的惯性矩，并将它们相加得到整个截面的惯性矩。

3.转动倾斜坐标：转动倾斜坐标是一种特殊的坐标系选择方法，适用于具有对称轴的截面。

在该方法中，坐标轴被选择为与截面的对称轴对齐，这样会使得部分惯性矩相消，从而简化惯性矩的计算。

下面介绍几个常见截面形状的惯性矩计算公式：1.矩形截面：- 矩形的惯性矩计算公式：I = (bh^3)/12，其中b为矩形的宽度，h为矩形的高度。

2.圆形截面：-圆形的惯性矩计算公式：I=πr^4/4，其中r为圆的半径。

3.圆环截面：-圆环的惯性矩计算公式：I=π(R^4-r^4)/4，其中R为外圆半径，r 为内圆半径。

4.T形截面：-T形的惯性矩计算公式：I=(b1h1^3)/12+b1h1(y1-y)^2+(b2h2^3)/12，其中b1和b2为宽度，h1和h2为高度，y为距离底边的垂直距离。

这些是一些常见的截面形状的惯性矩计算公式，对于其他复杂的截面形状，可以使用几何法、积分法或转动倾斜坐标方法来计算惯性矩。

总结起来，惯性矩是描述物体抵抗绕轴旋转的特性的物理量。

惯性矩的计算方法主要有几何法、积分法和转动倾斜坐标等方法。

常见截面的惯性矩计算公式包括矩形截面、圆形截面、圆环截面和T形截面。

这些公式在结构工程中广泛应用，可以帮助工程师设计和计算各种结构的强度和稳定性。

惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即ydAdSx xdA dS y == 整个图形对y 、z 轴的静矩分别为⎰⎰==AAy ydASx xdAS （I-1） 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0AS y x=， A S x y = （I-2）推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。

推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。

3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x 轴的静矩分别为∑∑∑∑========ni ni ii xi x ni ii n i yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===ni ini ii AxA x 11 ， ∑∑===ni ini ii AyA y 11 （I-4）4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。

(2) 静矩有的单位为3m 。

(3) 静矩的数值可正可负，也可为零。

图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。

(4) 若已知图形的形心坐标。

则可由式（I-1）求图形对坐标轴的静矩。

若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。

组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。

常用截面惯性矩与截面系数的计算截面惯性矩和截面系数是在工程设计和结构分析中经常使用的参数。

在设计任何结构时，了解截面的惯性矩和截面系数是非常重要的，因为它们可以帮助工程师确定结构的强度、刚度和稳定性。

截面惯性矩（Moment of inertia）是描述截面对于弯曲的抵抗能力的一个重要参数。

它表示了截面沿着垂直轴的转动惯性，即截面对于旋转的抵抗程度。

截面惯性矩的计算可以使用不同的方法，具体取决于截面的形状和材料。

对于简单形状的截面，如矩形、圆形和等边三角形，可以直接使用公式来计算惯性矩。

例如，矩形截面（宽度为b，高度为h）的惯性矩可以通过以下公式计算：I=(b*h^3)/12其中^表示乘方运算。

对于复杂形状的截面，可以将其分解为更简单的几何形状，并计算每个部分的惯性矩。

然后，可以使用平行轴定理将它们合并为整个截面的惯性矩。

平行轴定理可以使用以下公式表示：I_total = Σ(I_individual) + A * d^2其中I_total是整个截面的惯性矩，I_individual是每个部分的惯性矩，A是每个部分的面积，d是每个部分到整个截面的质心的距离。

截面系数（Section modulus）是用于描述截面对弯曲应力的抵抗能力的参数。

它表示了截面的特定尺寸和形状对于弯曲应力的敏感程度。

截面系数的计算通常涉及到截面的惯性矩和截面的最外边缘到中性轴的距离。

对于矩形截面来说，截面系数可以通过以下公式计算：S=(b*h^2)/6对于其他形状的截面，可以通过将其分解为简单的几何形状，并计算每个部分的截面系数，然后将它们合并为整个截面的截面系数。

使用平行轴定理，可以将每个部分的截面系数合并为整个截面的截面系数。

在实际的工程设计中，截面惯性矩和截面系数经常用于计算截面的抗弯刚度和承载能力。

在结构设计中，通常使用截面系数来考虑不同形状和尺寸的截面的性能，以满足设计要求和规范。

总结起来，截面惯性矩和截面系数是结构设计和分析中常用的重要参数。
