抗弯截面系数和惯性矩计算公式

任意截面抗弯截面系数简易计算方法
本文为“自动机算范例模板“系列原创文档之一。

本文档主要介绍：
如何利用SolidWorks 软件快速计算抗弯截面系数（旧称截面模量）的方法。

理论依据
根据材料力学，抗弯截面系数W X 与截面惯性矩I X 的关系公式如下： 的距离离中性为，其中轴X最远点截面上W max max
y y I X X
计算范例
以图中的型材为例：
在SolidWorks 中点选“评估”→点选需要测量的截面→“剖面属性”。

如下图，在弹出的“截面属性”对话框里，可以找到对应红圈内输出坐标系X 轴的截面惯性矩Lxx （即Ix ）和对应Y 轴的截面惯性矩Lyy （即Iy ）。

（注：在SolidWorks2018里，截面惯性矩the area moment of inertia 被翻译成了区域惯性矩）
由上图可以看到X 轴的截面惯性矩Ix=Lxx=16818.34mm
4 抗弯截面系数3max mm 22.11211534.16818W ===y I X X 当然熟悉其他三维建模软件的朋友，也可以通过类似的测量方法获得截面惯性矩。

计算结果的评估
找到铝型材的官方数据来验证我们的计算方法是否可靠，铝型材的官方数据如下图。

可以看到截面惯性矩为：3322.112112.1mm cm ，说明本文的计算方法是可靠的。

抗扭截面系数抗弯截面系数
抗扭截面系数抗弯截面系数如下：
抗扭截面系数：Wt=Ip/r（Wt为抗扭截面系数，Ip为横截面的极惯性矩，r为截面半径）
抗弯截面系数：Wz=Iz/y（Wz为抗弯截面系数，Iz为横截面对z轴惯性矩，y为截面离圆心最大值）
在横截面距圆心为ρ处取一微面积dA,该微面积上的内力为τdA，对圆心的力矩为ρ*τdA，在整个横截面积分得横截面上的内力系对圆心之矩，这就是横截面上的扭矩T。

T=∫ρ*τdA又有τp=Gρdφ/dx，将T代入其中的T=Gdφ/dx*∫ρ²dA，令
Ip=∫ρ²dA，代入化简得τmax=T*r/Ip令Wt=Ip/r，即为抗扭截面系数的来由。

对于中性轴为横截面的对称轴，最大拉、压应力相等，都为
σ=My/Iz。

令Wz=Iz/y即得抗弯截面系数。

扩展资料：以上公式都为在平面假设的基础上导出的。

试验结果表明，只有对等直圆轴，平面假设才成立，所以这些公式只适用于等直圆轴。

对于圆截面沿周线缓慢变化的小锥度圆锥周，也可以近似的应用这些公式。

实心轴：Ip=πd⁴/32，Wt=Ip*2/d=πd³/16，Iz=πd⁴/64，Wz=πd³/32空心轴：α=d/D，Wt=πD⁴(1-α⁴)/32，Wz=πD³(1-α⁴)/32。

常用截面惯性矩与截面系数的计算截面的惯性矩是描述截面抗弯刚度大小的一个物理量，常用于结构力学和工程设计中。

截面系数是截面抗弯性能的一个重要参数，它表示截面抵抗外力作用下的变形能力。

下面将介绍一些常用的截面惯性矩和截面系数的计算方法。

1.矩形截面：矩形截面的惯性矩可以通过以下公式计算：I=(b*h^3)/12其中，I表示矩形截面的惯性矩，b表示矩形截面的宽度，h表示矩形截面的高度。

矩形截面的截面系数可以通过以下公式计算：W=(b*h^2)/6其中，W表示矩形截面的截面系数。

2.圆形截面：圆形截面的惯性矩可以通过以下公式计算：I=π*r^4/4其中，I表示圆形截面的惯性矩，r表示圆形截面的半径。

圆形截面的截面系数可以通过以下公式计算：W=π*r^3/3其中，W表示圆形截面的截面系数。

3.正三角形截面：正三角形截面的惯性矩可以通过以下公式计算：I=b*h^3/36其中，I表示正三角形截面的惯性矩，b表示正三角形截面的底边长度，h表示正三角形截面的高度。

正三角形截面的截面系数可以通过以下公式计算：W=b*h^2/24其中，W表示正三角形截面的截面系数。

4.T形截面：T形截面的惯性矩可以通过以下公式计算：I=(b1*h1^3+b2*h2^3)/12其中，I表示T形截面的惯性矩，b1和b2分别表示T形截面的上下翼缘的宽度，h1和h2分别表示T形截面的上下翼缘的高度。

T形截面的截面系数可以通过以下公式计算：W=(b1*h1^2+b2*h2^2)/6其中，W表示T形截面的截面系数。

需要注意的是，上述给出的公式仅适用于一些常见的截面形状，并且仅考虑了截面的几何特性。

在实际的工程设计中，还需要考虑材料的弹性模量等参数，并基于这些参数进行更精确的计算。

此外，还有一些其他复杂截面的惯性矩和截面系数的计算公式，如梯形截面、圆环截面等。

对于这些复杂截面的计算，可以借助数值方法或计算机辅助设计软件进行求解。

总之，截面的惯性矩和截面系数是结构力学和工程设计中常用的参数，通过计算这些参数可以评估截面的抗弯刚度和抗剪性能，为工程结构的设计提供依据。

常见截面惯性矩和抗弯截面系数自动计算 简介本文档主要介绍：工程常见截面的截面惯性矩、抗弯截面系数，主要包括矩形、矩形管、圆形、圆管、椭圆、椭圆管、六边形、花键的截面惯性矩、抗弯截面系数公式及公式自动求值方法。

理论依据根据材料力学，抗弯截面系数W X 与截面惯性矩I X 的关系公式如下： 的距离离中性为，其中轴X最远点截面上W max maxy y I X X 。

下面一一列出前述各形状截面的公式和wxMaxima 计算机自动求值算式。

矩形矩形截面如下图所示。

平行于X 轴的矩形边长为b ，平行于Y 轴的矩形边长为h ，矩形截面相对于X 轴的截面惯性矩公式为:123bh I X = 其相对于X 轴的抗弯截面系数公式为:6212W 23max bh h bh y I X X === 下面为wxMaxima 计算机自动求值算式，将下面的内容复制进wxMaxima 软件的空白区域，将数值修改为与工程实际情况相符合的数值，然后点击菜单栏的“单元”→“对单元进行求值”,即可得到想要的结果：/*矩形的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:1/12*b*h^3;Wx:1/6*b*h^2;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;矩形管矩形管截面如下图所示。

平行于X 轴的内部矩形边长为b ，平行于Y 轴的内部矩形边长为h ，平行于X 轴的外部矩形边长为B ，平行于Y 轴的外地部矩形边长为H ，矩形管截面相对于X 轴的截面惯性矩公式为:1212-123333bh BH bh BH I X -== 其相对于X 轴的抗弯截面系数公式为:hbh BH h bh BH y I X X 6212W 3333max -=-== /*矩形管的截面惯性矩和抗弯截面系数计算*//*设置软件输出结果为数值*/if numer#false then numer:true else numer:true;b:38;h:130;Ix:(B*H^3-b*h^3)/12;Wx:(B*H^3-b*h^3)/6/H;/*作用在截面上的弯矩*/M:109874;/*弯矩在截面上产生的应力*/σ:M/Wx;圆形圆形截面如下图所示。

常见截面惯性矩和抗弯截面系数自动计算对于矩形截面，假设截面宽度为b，高度为h，其截面惯性矩的计算公式为：\[I = \frac{b \cdot h^3}{12}\]对于圆形截面，假设截面半径为r，其截面惯性矩的计算公式为：\[I = \frac{\pi}{4} \cdot r^4\]对于圆环截面，假设外半径为R，内半径为r，其截面惯性矩的计算公式为：\[I = \frac{\pi}{4} \cdot (R^4 - r^4)\]以上是常见截面的惯性矩的简化计算方法，对于其他复杂的截面形状，一般需要通过数值方法来进行计算。

而抗弯截面系数是描述截面抗弯承载能力的参数，通常用符号W表示。

抗弯截面系数与截面的弯矩和抵抗弯曲应力有关。

使用抗弯截面系数可以简化结构设计中的计算步骤。

下面将以矩形截面、圆形截面和圆环截面为例介绍其计算方法。

对于矩形截面，假设截面宽度为b，高度为h，其抗弯截面系数的计算公式为：\[W = \frac{b \cdot h^2}{6}\]对于圆形截面，假设截面半径为r，其抗弯截面系数的计算公式为：\[W = \frac{\pi}{32} \cdot r^3\]对于圆环截面，假设外半径为R，内半径为r，其抗弯截面系数的计算公式为：\[W = \frac{\pi}{32} \cdot (R^3 - r^3)\]以上是常见截面的抗弯截面系数的简化计算方法，对于其他复杂的截面形状，一般需要通过数值方法来进行计算。

自动计算常见截面惯性矩和抗弯截面系数可以通过编写计算程序来实现。

程序可以根据输入的截面形状参数，自动计算截面的惯性矩和抗弯截面系数。

例如，可以使用Python编程语言编写一个计算矩形截面惯性矩和抗弯截面系数的程序如下：```import math#计算矩形截面的惯性矩和抗弯截面系数def calculate_rectangle_inertia(b, h):I=(b*h**3)/12W=(b*h**2)/6return I, W#测试矩形截面计算程序if __name__ == "__main__":b = float(input("请输入矩形截面的宽度："))h = float(input("请输入矩形截面的高度："))I, W = calculate_rectangle_inertia(b, h)print("矩形截面的惯性矩为：", I)print("矩形截面的抗弯截面系数为：", W)```上述程序可以根据用户输入的矩形截面的宽度和高度，自动计算截面的惯性矩和抗弯截面系数，并输出结果。

常用截面几何性质计算返回目录项目公式单位宽度b mm外高H mm内高h mm面积A=b*（H-h)mm^2对Y轴的惯性矩Iy=(H-h)b³/12mm^4对Z轴的惯性矩Iz=b(H³-h³）/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm对Z轴惯性半径i z=（Iz/A）^0.5mm形心到边缘的距离e y=b/2mm形心到边缘的距离e z=H/2mm对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度H mm内宽h mm面积A=H^2-h^2mm^2对Y轴的惯性矩Iy=(H^4-h^4)/12mm^4对Z轴的惯性矩Iz=(H^4-h^4)/12mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=H/2mm 形心到边缘的距离e z=H/2mm 形心到边缘的距离e z1=0.707*H mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3对Z轴抗弯截面系数W z1=Iz/e z mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3a=0,三角形顶宽a mm底宽b mm高h mm面积A=h*（a+b)/2mm^2对Y轴的惯性矩mm^4对Z轴的惯性矩Iz=h^3*(a^2+4*a*b+b^2)/36/(a+b)mm^4对Y轴惯性半径mm 对Z轴惯性半径iz=（Iz/A）^0.5mm 形心到边缘的距离e y1=h*(2*a+b)/(a+b)/3mm 形心到边缘的距离e y2=h*(a+2*b)/(a+b)/3mm 对底边抗弯截面系数W z1=Iz/e y1mm^3对顶边抗弯截面系数W z2=Iz/e y2mm^3抗扭截面系数mm^3正多边形边数n边长a mm 外接圆半径R=a/2/sin（180°/n）mm 内接圆半径r=a/2/sin（180°/n）mm 面积A=n*R^2*sin(2*Pi/n)/2mm^2惯性矩I=A*(6*R^2-a^2)/24mm^4对Y轴惯性半径i=（I/A）^0.5mm形心到底边的距离e y=r mm 形心到顶边的距离e y1=R mm 对底边抗弯截面系数W z=I/R/cos（Pi/n）mm^3对顶点抗弯截面系数W z1=I/R mm^3抗扭截面系数mm^3宽度a mm直径d mm面积A=a^2-Pi*d^2/4mm^2对Y轴的惯性矩Iy=a^4/12-Pi*d^4/64mm^4对Z轴的惯性矩Iz=a^4/12-Pi*d^4/64mm^4对Y轴惯性半径i=（Iy/A）^0.5mm 对Z轴惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e y=a/2mm 形心到边缘的距离e z=a/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/4mm^2惯性矩I=Pi*(D^4-d^4)/64mm^4惯性半径i=（Iz/A）^0.5mm 形心到边缘的距离e=D/2mm 抗弯截面系数W=I/e mm^3抗扭截面系数Wt=Pi*D^3(1-（d/D）^4)/16mm^3外径D mm内径d mm面积A=Pi*(D^2-d^2)/8mm^2对Y轴的惯性矩Iy=Pi*（D^4-d^4)/128mm^4对Z轴的惯性矩Iz=0.00686*(D^4-d^4)-0.0177*D^2*d^2*(D-d)/(D+d mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=2*(D^2+D*d+d^2)/3*Pi*(D+d)mm 形心到边缘的距离e z=D/2mm 对Y轴抗弯截面系数W y=Pi*D^3*(1-d^4/D^4)/64mm^3对顶点的抗弯截面系数W z=Iz/（D/2-e y)mm^3对底边的抗弯截面系数W z1=Iz/e y mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/12mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/4mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm宽度b mm深度t mm面积A=Pi*d^2/4-2*b*t mm^2对Y轴的惯性矩Iy=Pi*d^4/64-t*b^3/6mm^4对Z轴的惯性矩Iz=Pi*d^4/64-b*t*(d-t)^2/2mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3直径d mm支架d1mm面积A=Pi*d^2/4-d1*d mm^2对Y轴的惯性矩Iy=Pi*d^4*(1-1.69*d1/d)/64mm^4对Z轴的惯性矩Iz=Pi*d^4*(1-1.69*d1^3/d^3)/64mm^4对Y轴惯性半径i y=（Iy/A）^0.5mm 对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度b mm高度H mm高度h mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=(B*H^3+b*h^3)/12mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e z=H/2mm 对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm高度H mm高度d mm面积A=B*H+b*h mm^2对Z轴的惯性矩Iz=mm^4对Z轴惯性半径i z=（Iz/A）^0.5mm 形心到边缘的距离e y=d/2mm 形心到边缘的距离e z=d/2mm 对Y轴抗弯截面系数W y=Iy/e y mm^3对Z轴抗弯截面系数W z=Iz/e z mm^3抗扭截面系数mm^3宽度B mm宽度a mm205214 4533.375 7642.7109384.6026074495.9760858861010 453.3375 764.271093810102020。

抗弯强度计算抗弯强度是材料在受到弯曲力作用下的抵抗能力的一种指标。

在工程中，抗弯强度的计算是十分重要的，它可以用来评估材料在弯曲应力下是否能够承受力的要求。

本文将介绍抗弯强度的计算方法及其在工程实践中的应用。

1. 弯曲应力的计算首先，我们需要计算材料在弯曲过程中所受到的应力。

一般情况下，弯曲应力可以通过弯曲矩和截面惯性矩来计算。

弯曲应力公式弯曲应力公式其中，σ为弯曲应力，M为弯曲矩，y为截面离中性轴的距离，I为截面的惯性矩。

2. 截面惯性矩的计算截面的惯性矩是描述截面形状对于其抵抗弯曲的能力的一种几何参数。

常见的截面形状有矩形、圆形和T形等，它们的截面惯性矩计算公式如下：•矩形截面：$I = \\frac{b \\cdot h^3}{12}$•圆形截面：$I = \\frac{\\pi \\cdot d^4}{64}$•T形截面：$I = \\frac{b_1 \\cdot h_1^3}{12} + \\frac{b_2 \\cdot h_2^3}{12} + b_2 \\cdot h_2 \\cdot (h_1 - \\frac{h_2}{2})^2$其中，b、h分别为矩形截面的宽度和高度，d为圆形截面的直径，b1、b1为T形截面的上翼宽度和高度，b2、b2为下翼宽度和高度。

3. 抗弯强度的计算抗弯强度是材料在弯曲应力下的承载能力。

通常情况下，抗弯强度可以通过抗弯强度系数和材料的强度来计算。

抗弯强度公式抗弯强度公式其中，σb为抗弯强度，σy为材料的屈服强度，K为抗弯强度系数，其值可以根据材料的具体情况进行选取。

4. 工程实践中的抗弯强度计算在工程实践中，抗弯强度的计算被广泛应用于结构设计和材料选取中。

一般来说，工程结构的设计要求会给出所需的抗弯强度，然后根据材料的性能参数计算所需的截面尺寸。

例如，假设我们需要设计一个承受弯曲载荷的梁，梁的长度为L，载荷为P，我们可以根据下面的步骤来计算所需的截面尺寸：1.根据载荷大小和梁的长度，计算所需的弯曲矩。

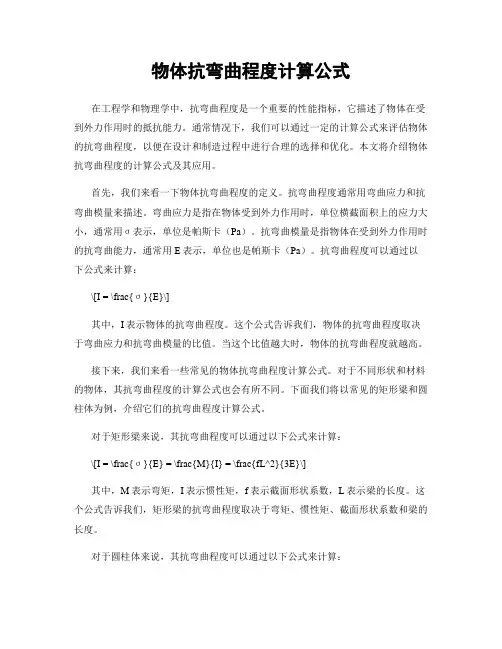

物体抗弯曲程度计算公式在工程学和物理学中，抗弯曲程度是一个重要的性能指标，它描述了物体在受到外力作用时的抵抗能力。

通常情况下，我们可以通过一定的计算公式来评估物体的抗弯曲程度，以便在设计和制造过程中进行合理的选择和优化。

本文将介绍物体抗弯曲程度的计算公式及其应用。

首先，我们来看一下物体抗弯曲程度的定义。

抗弯曲程度通常用弯曲应力和抗弯曲模量来描述。

弯曲应力是指在物体受到外力作用时，单位横截面积上的应力大小，通常用σ表示，单位是帕斯卡（Pa）。

抗弯曲模量是指物体在受到外力作用时的抗弯曲能力，通常用E表示，单位也是帕斯卡（Pa）。

抗弯曲程度可以通过以下公式来计算：\[I = \frac{σ}{E}\]其中，I表示物体的抗弯曲程度。

这个公式告诉我们，物体的抗弯曲程度取决于弯曲应力和抗弯曲模量的比值。

当这个比值越大时，物体的抗弯曲程度就越高。

接下来，我们来看一些常见的物体抗弯曲程度计算公式。

对于不同形状和材料的物体，其抗弯曲程度的计算公式也会有所不同。

下面我们将以常见的矩形梁和圆柱体为例，介绍它们的抗弯曲程度计算公式。

对于矩形梁来说，其抗弯曲程度可以通过以下公式来计算：\[I = \frac{σ}{E} = \frac{M}{I} = \frac{fL^2}{3E}\]其中，M表示弯矩，I表示惯性矩，f表示截面形状系数，L表示梁的长度。

这个公式告诉我们，矩形梁的抗弯曲程度取决于弯矩、惯性矩、截面形状系数和梁的长度。

对于圆柱体来说，其抗弯曲程度可以通过以下公式来计算：\[I = \frac{σ}{E} = \frac{M}{I} = \frac{fL}{E}\]其中，M表示弯矩，I表示惯性矩，f表示截面形状系数，L表示圆柱体的长度。

这个公式告诉我们，圆柱体的抗弯曲程度取决于弯矩、惯性矩、截面形状系数和圆柱体的长度。

通过以上两个例子，我们可以看到不同形状的物体在计算抗弯曲程度时所使用的公式是不同的。

这也说明了在工程设计和制造中，我们需要根据具体的物体形状和材料特性来选择合适的抗弯曲程度计算公式。

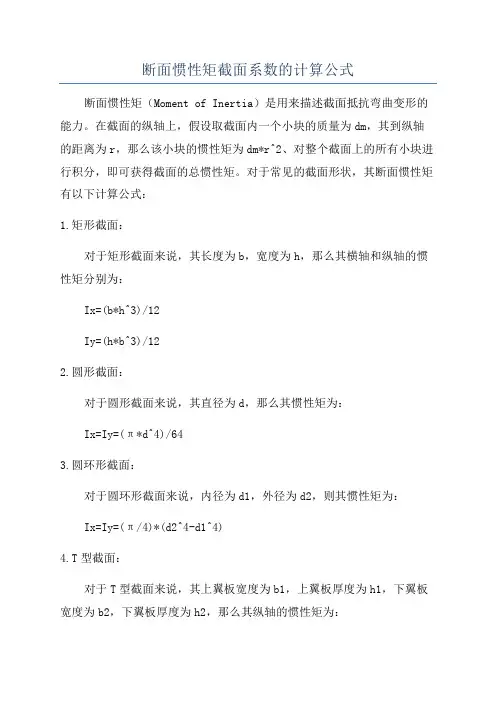

断面惯性矩截面系数的计算公式断面惯性矩（Moment of Inertia）是用来描述截面抵抗弯曲变形的能力。
