使用mapinfo制作专题地图

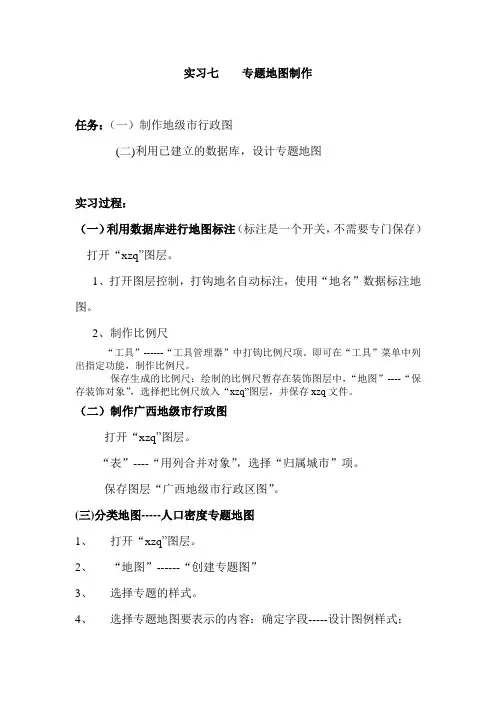

实习七专题地图制作任务：（一）制作地级市行政图(二)利用已建立的数据库，设计专题地图实习过程：（一）利用数据库进行地图标注（标注是一个开关，不需要专门保存）打开“xzq”图层。

1、打开图层控制，打钩地名自动标注，使用“地名”数据标注地图。

2、制作比例尺“工具”------“工具管理器”中打钩比例尺项。

即可在“工具”菜单中列出指定功能，制作比例尺。

保存生成的比例尺：绘制的比例尺暂存在装饰图层中，“地图”----“保存装饰对象”，选择把比例尺放入“xzq”图层，并保存xzq文件。

（二）制作广西地级市行政图打开“xzq”图层。

“表”----“用列合并对象”，选择“归属城市”项。

保存图层“广西地级市行政区图”。

(三)分类地图-----人口密度专题地图1、打开“xzq”图层。

2、“地图”------“创建专题图”3、选择专题的样式。

4、选择专题地图要表示的内容：确定字段-----设计图例样式；5、图例制作：（1）自动创建图例：在“第4“步时已经自动生成一个图例窗口；若需要另自动生成图例：“地图”-----“创建图例”（2）或手工设计图例。

手工设计的图例可以放“xzq”中，但需要在“人口密度”填入对应数据。

也可以放入“第6步“生成的新图层中。

6、创建一个新图层：放置图名、图例、图框（标注坐标等）等内容。

7、保存工作空间“广西人口密度专题地图”。

（四）制作广西GDP点密度图打开“xzq”图。

“地图”---“创建专题图”，选择“点密度”类型，指定“总人口”数据。

设置每点代表的人口单位数量，生成“广西GDP点密度图”。

（五）制作广西产业结构地图*****另外：可以“地图”------“创建3D棱柱图”创建3D立体地图。

mapinfo操作-创建专题地图————————————————————————————————作者：————————————————————————————————日期：创建专题地图1、专题地图的类型范围值专题地图显示多区域的数值等级。

区域为某种边界对象，如市县域行政边界，范围值如人口密度，同一颜色的浓淡或不同颜色的过度表示人口密度的数量等级（0-100,101-200,201-300，…）等级符号专题地图用某种符号的大小来表示数值等级，如用圆的大小表示城镇人口规模等级。

点密度专题地图用区域内点的多少粗略地表示数据的数目。

一个点代表某一数值，如100人。

如果点太稀少，可改成每点10人等等。

点在区域中的分布是随机的。

独立值专题地图独立值是一些互不相关的定性描述值，如“A”“ B”“ C”, “一级”“二级”“三级”；“工业用地”“居住用地”“商业用地”等等，用不同颜色或底纹显示对象的不同性质。

直方图专题地图直方图显示每个对象的多个变量，每个对象上放一个直方图。

饼图专题地图类似直方图，用圆的多个扇面表示多个变量所占总量的比重，总量为100%，饼的大小区分各对象的总量的大小，如各城市一、二、三产业及比重。

操作步骤：1．打开一个MAPINFO表文件，如“湖南行政边界图.tab”2．选取【地图】＞【创建专题地图】，打开对话框3．选择一种类型，如饼图。

4．选择表和字段，如“湖南省县市边界.tab”的第一产业、第二产业、第三产业三个字段。

5．设置颜色、比例、图例6．按【确定】如下图所示，下面是湖南省市的人口密度、经济产值密度专题图，对照二个图的分布规律，我们可以看出两者的相关项。

同事，也可看出湖南省城镇化水平的空间地域分布情况。

数字城市建设“数字城市”概念的问世引起了国际社会的极大关注。

数字地球是对真实地球的数字化重现，是数字化和虚拟化的地球。

城市是社会经济的中心，数字城市是对数字地球的重要部分。

在我国“数字城市”的建设已经开展起来了，数字城市对城市规划、建设、管理发挥着越来越大的作用。

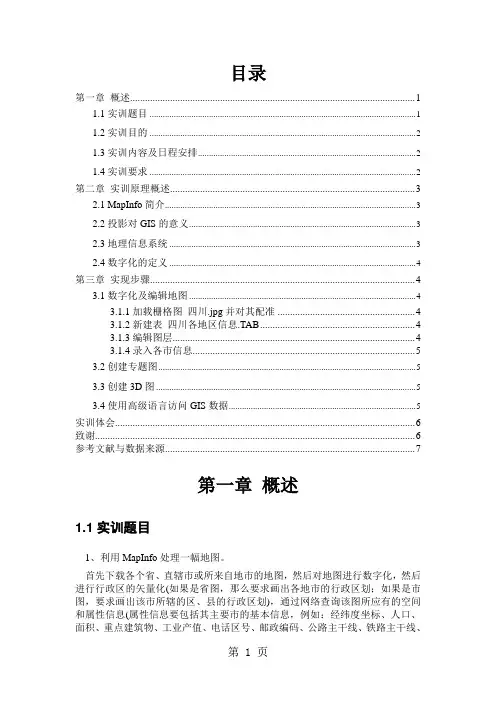

目录第一章概述 (1)1.1实训题目 (1)1.2实训目的 (2)1.3实训内容及日程安排 (2)1.4实训要求 (2)第二章实训原理概述 (3)2.1 MapInfo简介 (3)2.2投影对GIS的意义 (3)2.3地理信息系统 (3)2.4数字化的定义 (4)第三章实现步骤 (4)3.1数字化及编辑地图 (4)3.1.1加载栅格图四川.jpg并对其配准 (4)3.1.2新建表四川各地区信息.TAB (4)3.1.3编辑图层 (4)3.1.4录入各市信息 (5)3.2创建专题图 (5)3.3创建3D图 (5)3.4使用高级语言访问GIS数据 (5)实训体会 (6)致谢 (6)参考文献与数据来源 (7)第一章概述1.1实训题目1、利用MapInfo处理一幅地图。

首先下载各个省、直辖市或所来自地市的地图，然后对地图进行数字化，然后进行行政区的矢量化(如果是省图，那么要求画出各地市的行政区划；如果是市图，要求画出该市所辖的区、县的行政区划)，通过网络查询该图所应有的空间和属性信息(属性信息要包括其主要市的基本信息，例如：经纬度坐标、人口、面积、重点建筑物、工业产值、电话区号、邮政编码、公路主干线、铁路主干线、自然资源等，至少包含30条左右的信息)，最后制作专题图。

2、参考《地理信息系统GIS实训(习)指导书》MapInfo的要求内容。

要求学生至少掌握以下内容：（1）浏览功能：能根据各种条件浏览查询地图数据。

（2）充分理解投影的意义，MapInfo和ArcGIS的菜单应用。

（3）使用MapInfo和ArcGIS对地图进行编辑和数字化。

（4）使用MapInfo和ArcGIS创建3D地图。

（5）使用MapInfo和ArcGIS创建专题图。

（6）使用高级语言访问GIS数据。

1.2实训目的通过对此实习，一是使学生对于地理信息系统有更深一步的了解，另外将使学生的空间信息处理能力提升一个档次。

使他们做到：（1）对课本基础知识的复习。

Mapinfo在日常规划中的应用（1.0）目录一、Mapinfo简介 (3)二、专题地图 (5)三、图层叠加查询 (18)四、总结 (31)一、MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。

它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。

MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。

对于无线网络规划和优化来说，使用MapInfo可以体现具体站点和周边地理信息的关系。

同时，相对于更加直观的Google Earth，MapInfo 的优势在于能够结合具体的小区属性（如载频数、话务量、拥塞情况等），采用不同的颜色来进行表现；或针对某一区域，用栅格渲染的方式体现出单位面积内的载频密度、话务密度等信息。

从而让网络规划、优化人员能够直观地看出某个区域内，网络的问题在哪里，或者具体小区的主要问题是什么。

从而进行更有针对性的分析，制定有效的解决方案。

这就是我们下文中将会重点介绍的“专题地图”功能。

同时，通过对MapInfo图层相互叠加、查询，可以方便地批量确定新建基站的地理属性，如所属行政区、是否二环内等。

这就避免了对每一个基站的人工查询，提高了工作效率。

这就是我们下文将会提到的另外一个主要功能：选择查询。

二、专题地图专题地图是MapInfo 在规划工作中最为常用的功能之一。

顾名思义，“专题”地图就是利用已有的地图图层中的某一个“专题”字段——如小区的载频数、话务量、用塞率等，通过不同的颜色、形状，在地图上直观地进行体现。

因此，在生成专题地图前，我们必须先建立一个可用的、包含我们所关心的信息的图层，如smartcheck 工具生成的CellDB，或者自行手动绘制的站点图。

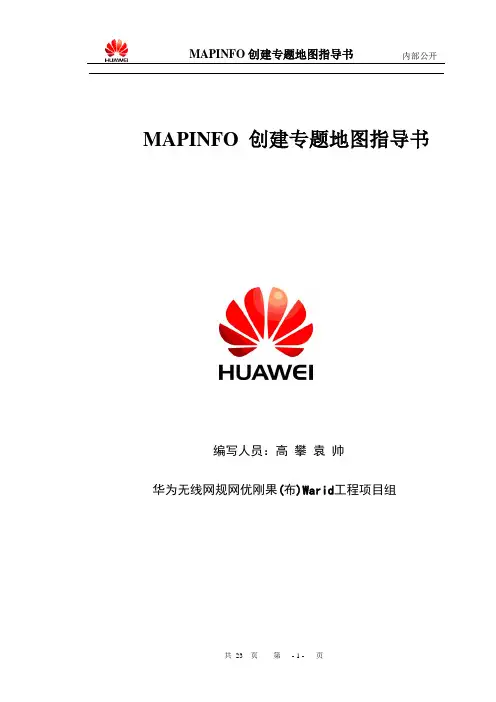

MAPINFO 创建专题地图指导书编写人员：高攀袁帅华为无线网规网优刚果(布)Warid工程项目组目录1MapInfo工具简介.......................................................................................................... - 3 - 2MapInfo工具安装.......................................................................................................... - 3 -2.1 软件的安装......................................................................................................... - 3 - 3用MapInfo创建专题地图............................................................................................. - 3 -3.1 创建专题地图概述............................................................................................. - 3 -3.2 创建基站扇区图例............................................................................................. - 4 -3.2.1导入基站信息表 ........................................................................................... - 4 -3.2.2使用MapInfo的扇区控件创建基站小区的扇区图 ................................... - 5 -3.2.3显示不同信息的专题地图 ........................................................................... - 7 -3.3 创建专题地图..................................................................................................... - 9 -3.3.1生成质量的专题地图 ................................................................................... - 9 -3.3.2生成电平的专题地图 ................................................................................. - 13 -3.3.3生成C/I的专题地图.................................................................................. - 17 - 4附件............................................................................................................................... - 21 -4.1 附件一：制作Mapinfo基站扇区所用工参 ................................................... - 21 -4.2 附件二：TEMS测试文件转化为MAPINFO文件方法................................ - 21 -4.3 附件三：Mapinfo文件的格式 ........................................................................ - 23 -1 MapInfo工具简介MapInfo是由美国MapInfo公司推出的一个地理信息系统软件。

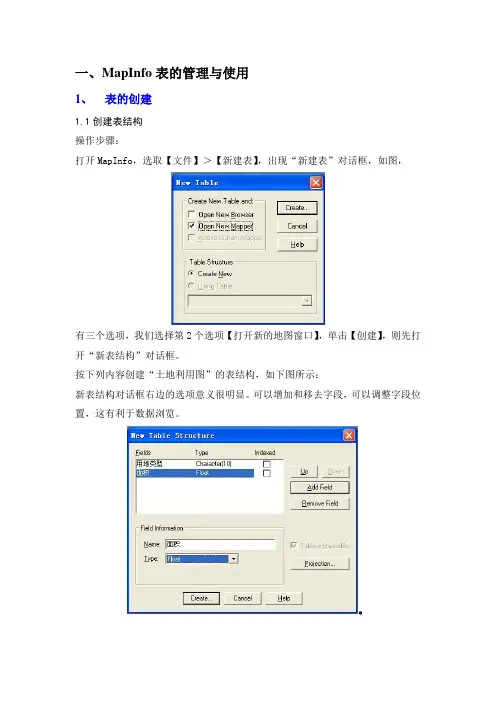

一、MapInfo表的管理与使用1、表的创建1.1创建表结构操作步骤：打开MapInfo，选取【文件】＞【新建表】，出现“新建表”对话框，如图，有三个选项，我们选择第2个选项【打开新的地图窗口】，单击【创建】，则先打开“新表结构”对话框。

按下列内容创建“土地利用图”的表结构，如下图所示：新表结构对话框右边的选项意义很明显。

可以增加和移去字段，可以调整字段位置，这有利于数据浏览。

新建表结构时要设定坐标投影，系统默认的投影是经纬度。

而城市规划大于万分之一的图纸是非地球投影，X、Y坐标值以m作单位。

还要根据地图的最小最大X、Y坐标设定地图窗口的有效作图范围，在边界之外的地图对象不能显示。

注意:地图窗口的投影一经设定就不能改变。

如果确需改变投影，可对表文件“另存来改变投影，包括改变作图范围”1.2创建地图单击绘图工具栏中的多边形工具，在地图窗口中绘出4个多边形，如下图。

（注：如果“土地利用图”未打开，应单击【文件】＞【打开】找到该图层打开。

）1.3给地图对象输入属性数据单击信息工具按钮，再在地图上点击一个地块，将弹出一个信息框。

信息框中的字段是按表结构设定的字段排列的，按规划的地块编号、用地性质、面积等依次键入数据并逐块执行输数据的操作。

1.4查看数据浏览表浏览表是一种电子表格，表中的每一行包含一条记录，该记录的每一列又包含某个字段的信息。

通过选取【窗口】＞【浏览窗口】，再选取“土地利用图”，就打开该图层的浏览表，如下图所示。

表中可看到相对于4个地块的4条记录，每条记录包含的字段值。

如果将地图窗口与浏览窗口同时显示在屏幕上，我们就可以进行图与表的双向查询操作。

应用选择工具单击图上的一个地块，则表示相应的记录会突显。

相反，在表上单击一条记录，则图上的相应地块会突显。

以上就是创建MapInfo表文件的全过程，实际工作中只是数据更多、更具体而已。

2、表的修改第一次建立表结构时，可能考虑不全面，在使用中常发现要修改，比如：需要增删字段、改变字段类型及宽度、调整字段顺序、确定索引、改变索引、改变投影、扩大作图范围等。

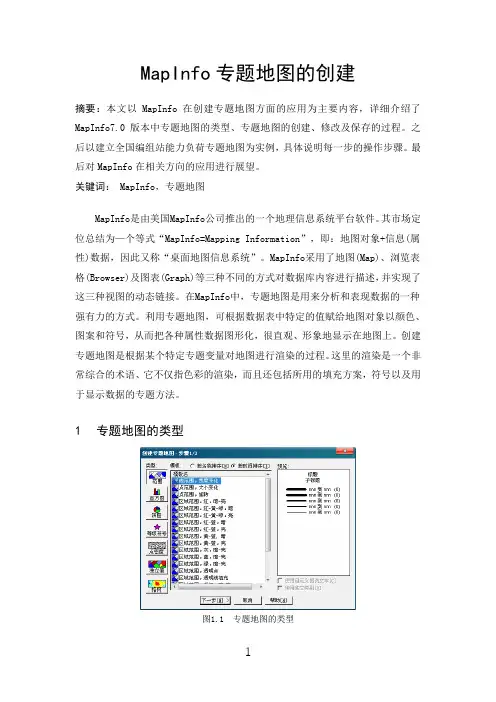

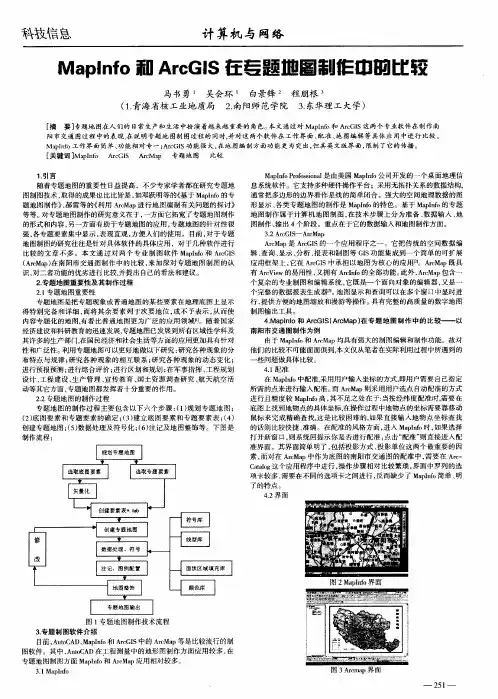

MapInfo专题地图的创建摘要：本文以MapInfo在创建专题地图方面的应用为主要内容，详细介绍了MapInfo7.0版本中专题地图的类型、专题地图的创建、修改及保存的过程。

之后以建立全国编组站能力负荷专题地图为实例，具体说明每一步的操作步骤。

最后对MapInfo在相关方向的应用进行展望。

关键词：MapInfo，专题地图MapInfo是由美国MapInfo公司推出的一个地理信息系统平台软件。

其市场定位总结为—个等式“MapInfo=Mapping Information”，即：地图对象+信息(属性)数据，因此又称“桌面地图信息系统”。

MapInfo采用了地图(Map)、浏览表格(Browser)及图表(Graph)等三种不同的方式对数据库内容进行描述，并实现了这三种视图的动态链接。

在MapInfo中，专题地图是用来分析和表现数据的一种强有力的方式。

利用专题地图，可根据数据表中特定的值赋给地图对象以颜色、图案和符号，从而把各种属性数据图形化，很直观、形象地显示在地图上。

创建专题地图是根据某个特定专题变量对地图进行渲染的过程。

这里的渲染是一个非常综合的术语、它不仅指色彩的渲染，而且还包括所用的填充方案，符号以及用于显示数据的专题方法。

1专题地图的类型图1.1 专题地图的类型专题地图的类型共以下6种：（1）范围地图：按所设定的范围显示数据，这些范围用图案或颜色加以渲染。

（2）直方图：将表中各记录的专题变量以直方图显示。

（3）饼图：将表中各记录的专题变量以饼图显示。

（4）等级符号地图：为表中每条记录显示一个符号，符号大小与数据值成正比。

（5）点密度地图：将数据值以点的方式显示在地图中，每个点代表一定的数量，各个区域内点的数目和该区域的数据值成正比。

（6）独立值地图：按独立数值渲染地图。

（7）格网地图：将数据以格网的形式以颜色渲染地图。

饼图和直方图专题地图是多变量的，其余四类专题地图是单变量的。

2 专题地图的创建过程2.1 单变量专题地图范围、等级符号、点密度、独立值和格网专题地图只考察一个变量。

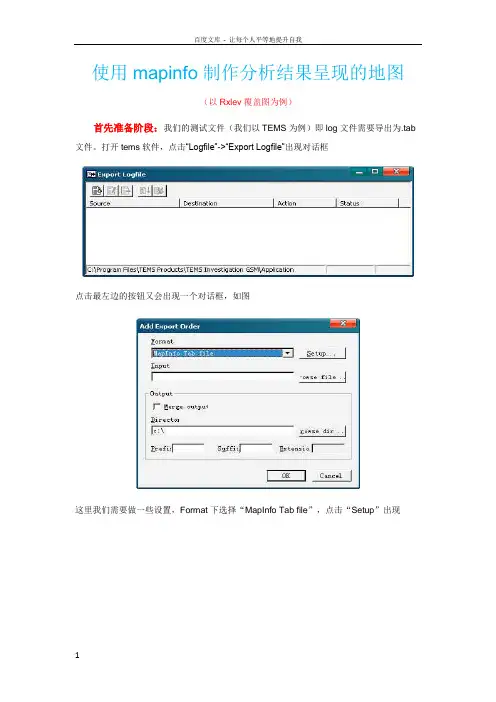

使用mapinfo制作分析结果呈现的地图（以Rxlev覆盖图为例）首先准备阶段：我们的测试文件（我们以TEMS为例）即log文件需要导出为.tab 文件。

打开tems软件，点击“Logfile”->“Export Logfile”出现对话框点击最左边的按钮又会出现一个对话框，如图这里我们需要做一些设置，Format下选择“MapInfo Tab file”，点击“Setup”出现选中某一项后.点击此按钮进行添加可以看到左边的选框中有很多个选项，可以做很多项目的专题地图。

这里我们只选择Rxlev Sub (dBm)和RxqualSub这两项来做个例子。

选择完成后点击“确定”。

还需要设置要导入的log文件的位置，在Input下点击“Browse file”来选择文件的位置。

勾选Output下的“Merge output”（这里是数据导出后合并为一个输出文件的意思，可选）。

Directory下还可以设置输出路径。

点击“OK”后出现点击此按钮开始运行导出数据当导出工作完成时会出现下图：点击“Close”即可。

当然也可以查看一下详细的导出信息。

准备工作完成！！！！！！！！！关键阶段：专题地图的制作打开MapInfo软件，打开刚才导出的.tab文件。

这里你会看到测试的轨迹图，但没有具体的图例表示，我们要做的工作就是制作图例的格式和颜色来规范这些轨迹。

点击Map(地图)->Create Thematic Map(创建专题地图)后，出现中英文版本的不同出现的选项亦不同。

这里我们选择“区域范围，红，暗亮”，点击Next，出现点击Next出现如下设置图例的对话框这里选择的是导出的tab文件名这里选择的的是你的专勾选此项的意思是：忽略空白和零此项设置专题域的具体范围此项设置专题域范围的颜色点击“Ranges（范围）”来设置具体的划分尺度。

这里可以自己定义设置几个刻度。

如上图所示我们划定5个刻度来表示我们测试的电平覆盖图。

利用Mapinfo软件之专题地图（即渲染效果图）制作方法Mapinfo软件为日常优化工作常用软件之一，其功能丰富可发掘性强，在网络优化过程中可利用其某些特殊功能实现特定效果图，从而使优化报告问题点呈现更加直观明了，下面将以成都移动华为GSM网络专项优化项目_投诉组例行的《华为割接区域分类投诉地理化呈现报告》为例，介绍专题地图（即渲染效果图）的制作方法。

一、相关软件Mapinfo软件：推荐版本号：Mapinfo Professional Version8.0及其以上版本二、制作方法1、基础信息表格（*Excel）制作：以《华为割接区域分类投诉地理化呈现报告》为例，表格中包含的基础信息为在报告统计周期内产生投诉的基站名称、对应的经度、纬度信息、对应的该周期内的投诉量。

以覆盖类投诉为例，制作完成后的表格形式为：在实际应用过程中，地理点信息、经纬度信息一般是固定的，第四类信息一般是诸如投诉量、话务量等量化信息。

2、专题地图制作步骤（1）启动Mapinfo将1中整理的基础信息表格通过Table-Create Points完成打点步骤如下图所示：（2）点击Mapinfo软件标题栏MAP-Creat Thematic Map如下图所示：选择上图中橙色框所示的Grid图层示例，其余选择默认即可。

点击Next：蓝色框中选择投诉量或者其它第四类量化信息。

点击Next：如上图所示，Number of Columns表示Preview的列显示数、Interpolator：IDW或者TIN、Swatch Siza表示图例大小分为3个等级，LegendLabelOrder2个选项分别表示图例的升序、降序，以上项都可根据报告需要以及个人喜好完成设置。

（3）下面将重点介绍Customize中Settings（设置）、Styles（类型）、Legend（图例）的设置。

A、Settings（设置）Cell Size：尽量最小值、Exponet和Searth Radius在基站密集情况下选择10、10左右，Grid Border 设置为0，由于叙述繁琐可以在制作过程中通过不同的设置感受这些参数设置大小的含义，在Aggregate Coincident Points by中建议选择Max（这个参数的作用在Styles中介绍）B、Styles（类型）如上图所示，在Method中选择Custom Value Ranges（如果是第四类信息是数量可选择这个即可、如果是百分比之类的可选择Count后缀的项），Number of Infletions可依据量化信息依据报告需求分段，例如量化信息中存在1-50件投诉，可分为5段（1-10、11-20……41-50）也可分为其它数量段，可依据需求更改；Round中项相当于单位，如投诉量肯定选择1；在Value中，双击颜色便可以更改颜色一般由浅色到深色，双击数字可以填入数值（在Settings中设置为MAX的话就填每段的最大值即可，如果设置为MIN就填每段的最小值依次对第四类信息分段隔离），右边框中Color Adiustments 等信息按照默认即可。

MapInfo系列教程
---制作人：王鹏辉第三部分：制作专题地图
1、打开之前做好的带扇区的MapInfo图层图例1: 选择【地图】=>【创建专题地图】
图例2: 选择【范围】=>【缺省区域范围】，然后点击【下一步】，会看到图例3中的对话窗。

图例3:创建专题地图的对话窗
2、设置专题地图的相关参数
图例1:本我们创建一个“无线利用率”的专题地图。

【表】选择：MTPsite，如图所示
【字段】选择：无线利用率，如图所示
前面打√，如图所示。

然后单击【下一步】
图例2:【范围】设置
选择【自定义】
选择【3】，然后点击【重新计算】
得到下面对话窗：
我们设置数据范围为：0-0.7；0.7-0.75；0.75-2。

然后点击【重新计算】，然后点击【确定】。

图例3:【样式】设置
我们可以把样式里面的颜色分别设为：灰色，绿色，红色。

然后点击【确定】。

设置好参数后，如下图所示。

然后点击【确定】。

OK 专题地图制作完成，吼吼吼……
最后，别忘了保存工作空间哦。

不然下次打开是看不到专题地图的。

同样我们也可以制作载频，话务量，考核时段半速率话务量比等的专题地图。

载频参数设置：1-7；7-9；9-20
话务量参数设置：0-10；10-20；20-30；30-200
考核时段半速率话务量比参数设置：0-0.07；0.07-1
无线利用率参数设置：0-0.7；0.7-0.75；0.75-2。
